Запчасти: Механизм рулевой с распределителем для Урал-4320-41

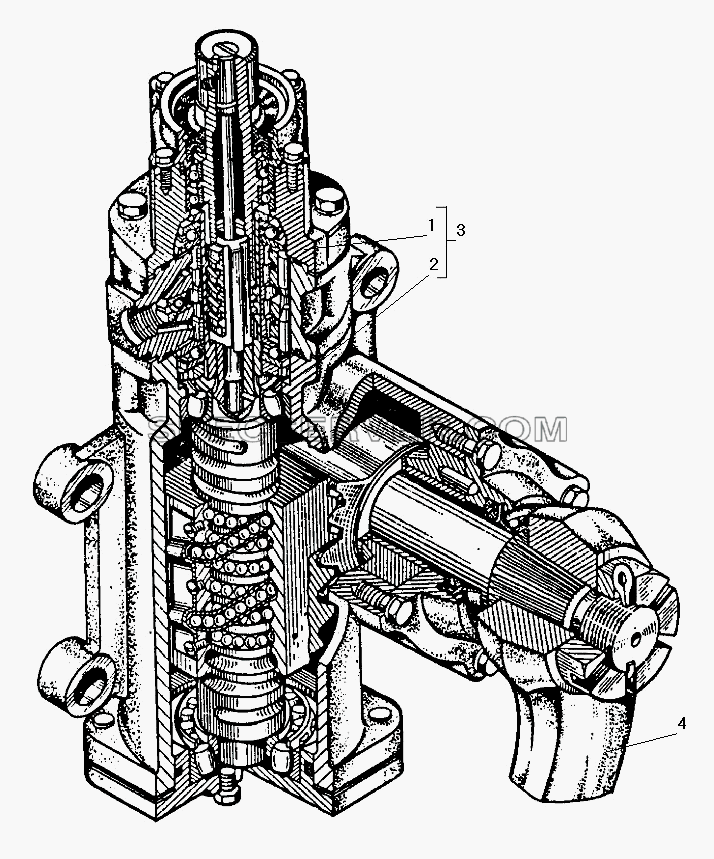

Механизм рулевой с распределителем для Урал-4320-41 (список запасных частей)

Механизм рулевой с распределителем для Урал-4320-41 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 5336-3416010-01 Распределитель
2 64229-3401005 Механизм рулевой
3 64229-3400010-50 Механизм рулевой с распределителем
4 5557Я-3401090-10 Сошка
Запчасти: Механизм рулевой для Урал-4320-41

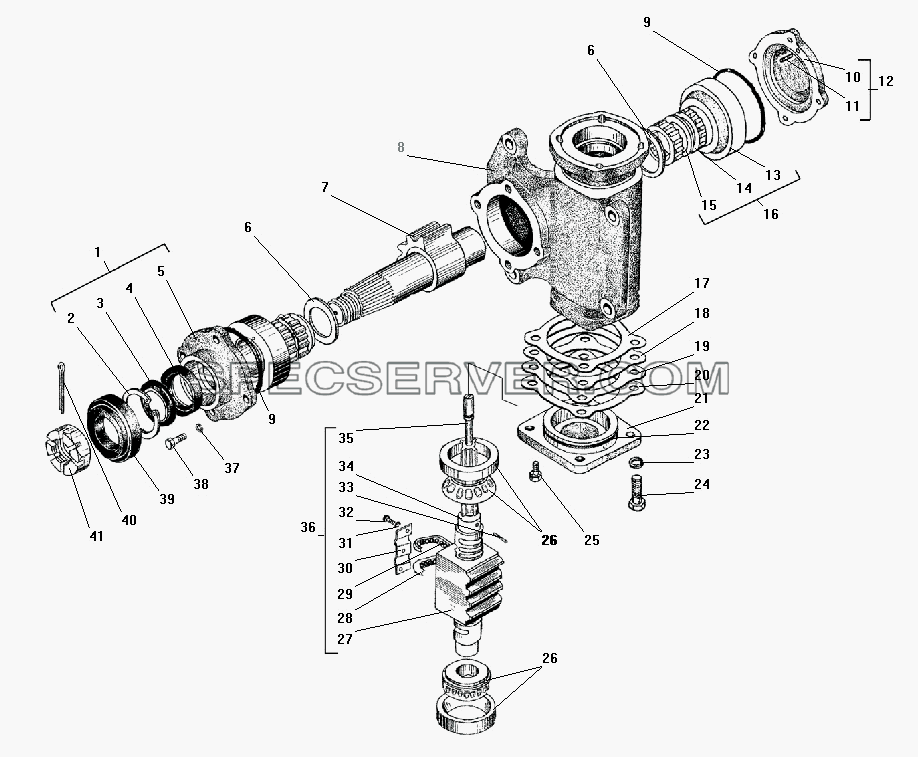

Механизм рулевой для Урал-4320-41 (список запасных частей)

Механизм рулевой для Урал-4320-41 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 5336-3401080 Крышка в сборе
2 400424 Кольцо А65
3 5336-3401108-01 Кольцо защитное
4 1,2-45х65-3 Манжета
5 5336-3401083 Крышка
6 5336-3401156 Кольцо
7 6422-3401065-02 Сектор
8 5336-3401015 Картер
9 098-102-25-2-3 Кольцо
10 5336-3401087 Крышка
11 5336-3401159 Фиксатор
12 5336-3401086 Крышка в сборе
13 6422-3401084-10 Вкладыш
14 6-ИК8-45х55х16 Подшипник
15 6422-3401122-20 Втулка
16 6422-3401086-20 Крышка в сборе
17 5336-3401185 Прокладка
18 5336-3401186 Прокладка
19 5336-3401187 Прокладка
20 5336-3401188 Прокладка
21 5336-3401061 Крышка нижняя
22 082-090-46-2-3 Кольцо
23 252137-П2 Шайба 12 пружинная
24 371700 Болт М12х1,25х30
25 2-2 МК10 Пробка МК10
26 263706Е Подшипник
27 5336-3401036 Гайка-рейка
28 5336-3401056 Направляющая
29 7,938-40 Шарик
30 500-3401057 Прижим
31 252134-П2 Шайба 6 пружинная
32 220101-П29 Винт М6-6gх8
33 5336-3401162 Фиксатор торсиона
34 5336-3401038 Винт
35 5336-3401148 Торсион
36 5336-3401030 Винт с гайкой
37 252156-П2 Шайба 10 пружинная
38 331472-П29 Болт М10х25
39 64221-3401066 Уплотнитель
40 45 9871 1226 Шплинт 5х63
41 335065-П29 Гайка М33х1,5
Запчасти: Распределитель гидроусилителя для Урал-4320-41

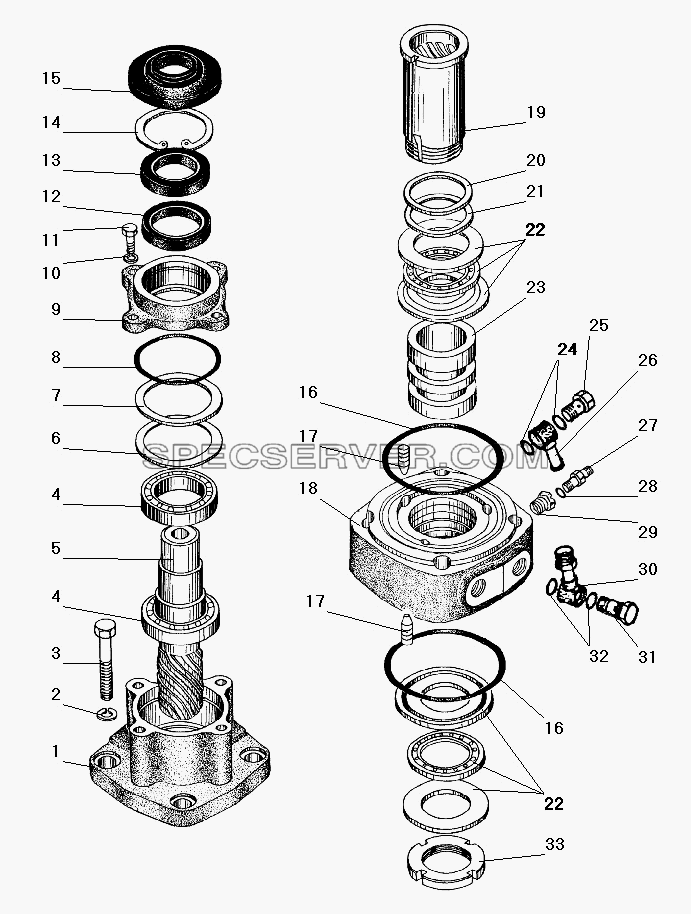

Распределитель гидроусилителя для Урал-4320-41 (список запасных частей)

Распределитель гидроусилителя для Урал-4320-41 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 5336-3416034 Крышка
2 252136-П2 Шайба 10 пружинная
3 200325-П29 Болт М10-6gх80
4 1000907 Подшипник шариковый
5 5336-3416044 Вал
6 5336-3416095 Прокладка
7 5336-3416094 Прокладка
8 056-060-25-2-3 Кольцо
9 5336-3416036 Крышка
10 252135-П2 Шайба 8 пружинная
11 201456-П29 Болт М8-6gх20
12 1,1-30х52-3 Манжета
13 5336-3416080-01 Кольцо защитное
14 307702-П2 Кольцо подшипника насоса стопорное
15 5336-3416037 Колпак
16 085-090-25-2-3 Кольцо
17 5336-3416060 Плунжер
18 5336-3416020 Корпус
19 5336-3416048 Втулка
20 5336-3416092 Прокладка
21 5336-3416093 Прокладка
22 958108 Подшипник шариковый
23 5336-3416030 Золотник
24 021-025-25-2-2 Кольцо
25 5557Я-3408016 Болт приводной
26 5557Я-3408660 Угольник поворотный с трубкой
27 4322-3408603 Штуцер
28 013-016-19-2-2 Кольцо
29 5336-3416070-01 Клапан
30 5557Я-3408599 Угольник поворотный
31 5557Я-3408017 Болт приводной
32 019-022-19-2-2 Кольцо
33 5336-3416053 Гайка
Запчасти: Рабочий тормоз переднего и заднего мостов для Урал-4320-41

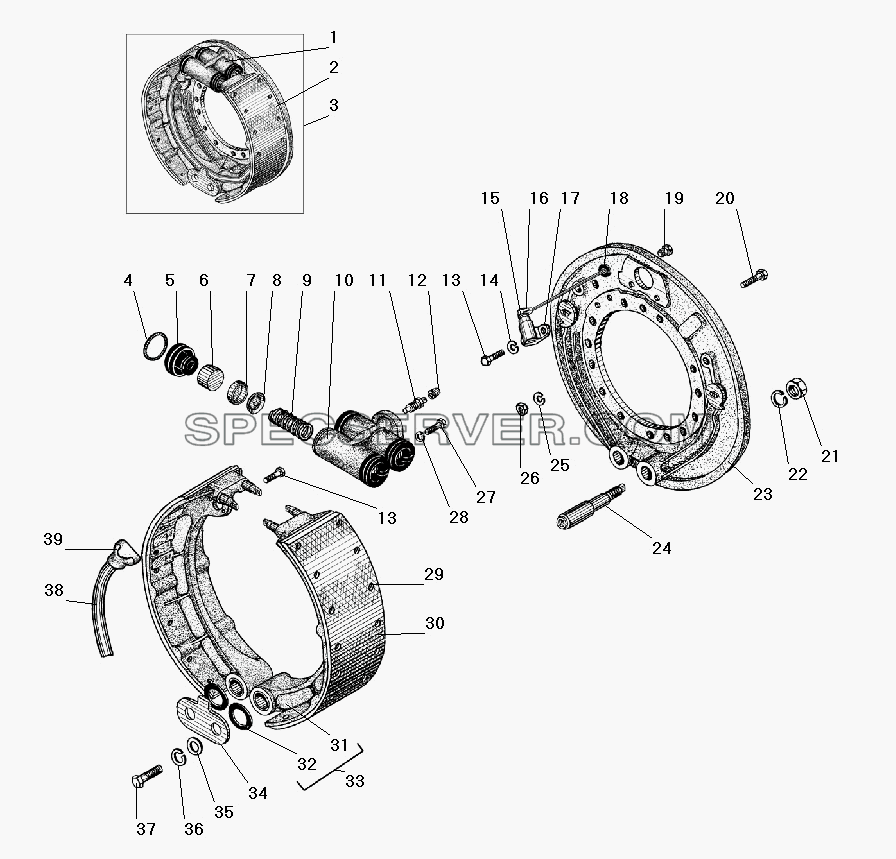

Рабочий тормоз переднего и заднего мостов для Урал-4320-41 (список запасных частей)

Рабочий тормоз переднего и заднего мостов для Урал-4320-41 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 375-3501030-01 Цилиндр колесный в сборе
2 55571-3501090-20 Колодка тормоза в сборе
3 55571-3501010-20 Тормоз в сборе
4 375-3501167-01 Пружина
5 375-3501058-Б Колпак защитный колесного цилиндра
6 375-3501050-02 Поршень колесного цилиндра в сборе
7 375-3501051 Манжета уплотнительная колесного цилиндра
8 375-3501052 Держатель уплотнительной манжеты
9 375-3501053-01 Пружина
10 375-3501035-Г Цилиндр колесный
11 375-3501048-Б Клапан перепускной
12 375-3501049-01 Колпачок перепускного клапана
13 201456-П29 Болт М8-6gх20
14 252135-П2 Шайба 8 пружинная
15 899 759 815 4 Втулка датчика
16 441 032 809 0 Датчик
17 5557-3501146 Кронштейн
18 55571Х-3501024 Втулка
19 339083-П29 Пробка
20 5920-3204164 Болт
21 250565-П29 Гайка М20х1,5-6Н
22 252141-П2 Шайба 20.ОТ
23 55571-3501012-10 Суппорт тормоза
24 55571-3501132 Ось колодки
25 252139-П2 Шайба 16
26 250561-П29 Гайка М16х1,5-6Н
27 201496-П29 Болт М10-6gх22
28 252136-П2 Шайба 10 пружинная
29 336610 Заклепка 8х12
30 55571-3501105-10 Накладка колодки фрикционная
31 55571-3501095-10 Колодка тормоза
32 028-036-46-2-2 Кольцо
33 55571-3501092 Колодка тормоза с кольцами
34 55571-3501144 Накладка осей
35 335917-П29 Шайба 12,5
36 252137-П2 Шайба 12 пружинная
37 201537-П29 Болт М12х22
38 55571-3501036 Пружина колодки стяжная
39 55571-3501089 Упор пружины

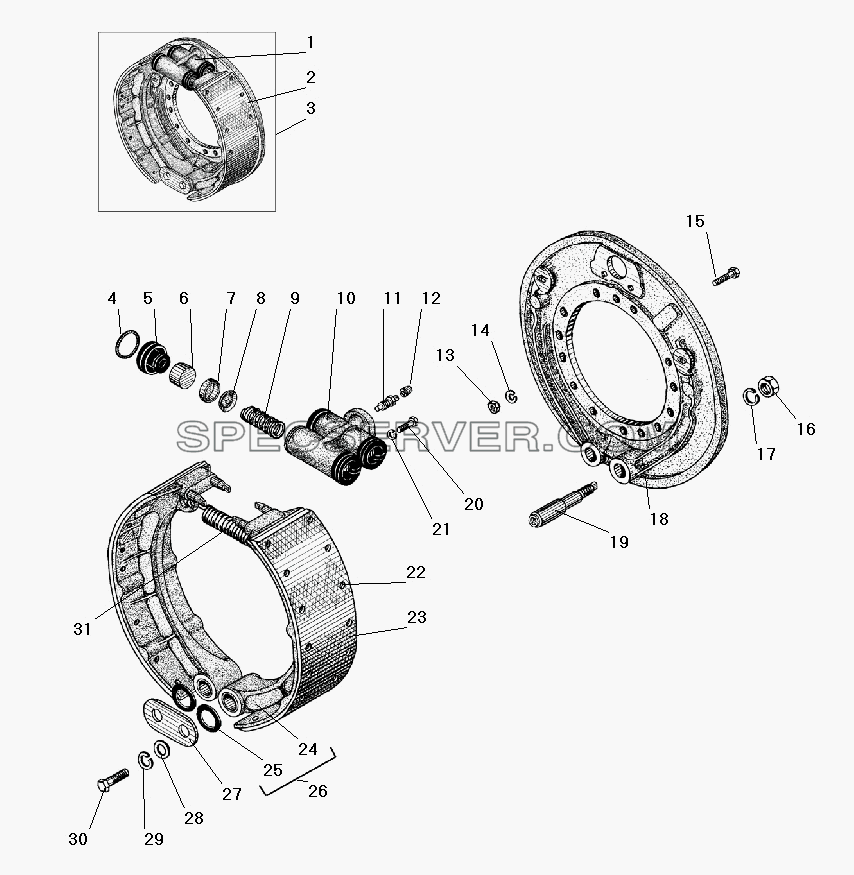

Рабочий тормоз среднего моста (Устанавливается на все мосты без АБС) для Урал-4320-41 (список запасных частей)

Рабочий тормоз среднего моста (Устанавливается на все мосты без АБС) для Урал-4320-41 (список запасных частей)

Рабочий тормоз среднего моста (Устанавливается на все мосты без АБС) для Урал-4320-41 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 375-3501030-01 Цилиндр колесный в сборе
2 55571-3501090-11 Колодка тормоза в сборе
3 4320-3501010 Тормоз в сборе
4 375-3501167-01 Пружина
5 375-3501058-Б Колпак защитный колесного цилиндра
6 375-3501050-02 Поршень колесного цилиндра в сборе
7 51-3501051 Манжета уплотнительная колесного цилиндра
8 375-3501052 Держатель уплотнительной манжеты
9 375-3501053-01 Пружина
10 375-3501035-Г Цилиндр колесный
11 375-3501048-Б Клапан перепускной
12 375-3501049-01 Колпачок перепускного клапана
13 250561-П29 Гайка М16х1,5-6Н
14 252139-П2 Шайба 16
15 5920-3204164 Болт
16 250565-П29 Гайка М20х1,5-6Н
17 252141-П2 Шайба 20.ОТ
18 4320-3501012 Суппорт тормоза
19 55571-3501132 Ось колодки
20 201496-П29 Болт М10-6gх22
21 252136-П2 Шайба 10 пружинная
22 336610 Заклепка 8х12
23 55571-3501105-10 Накладка колодки фрикционная
24 55571-3501095-01 Колодка тормоза
25 028-036-46-2-2 Кольцо
26 55571Х-3501092-10 Колодка тормоза с кольцами
27 375-3501144 Накладка осей колодок тормоза
28 335917-П29 Шайба 12,5
29 252137-П2 Шайба 12 пружинная
30 201537-П29 Болт М12х22
31 375-3501036-01 Пружина колодки стяжная
Установка усилителей тормозов и модуляторов с АБС (Без АБС см. Приложение №1) для Урал-4320-41 (список запасных частей)

Установка усилителей тормозов и модуляторов с АБС (Без АБС см. Приложение №1) для Урал-4320-41 (список запасных частей)

Установка усилителей тормозов и модуляторов с АБС (Без АБС см. Приложение №1) для Урал-4320-41 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 5557Я-4712055 Трубка ко 2-му пневмоусилителю
2 200369-П29 Болт М12-6gх50
3 252045-П29 Шайба 12
4 252137-П2 Шайба 12 пружинная
5 250514-П29 Гайка М12-6Н
6 375-4245043-10 Шланг соединительный
7 5557Я-3510010 Усилитель тормоза пневматический
8 5557-3510095 Кронштейн усилителя
9 200273-П29 Болт М8х70 крепления крышки масляного насоса короткий
10 5557-3533035 Кронштейн модулятора
11 5557-3506607-01 Трубка от модулятора к пневмоусилителю в сборе
12 252135-П2 Шайба 8 пружинная
13 250511-П29 Гайка М8-6Н
14 5557-3506605-01 Трубка от модулятора к тройнику в сборе
15 4320-3514023 Прокладка
16 339539 Штуцер М20х1,5-М22х1,5-К3/8"
17 200277-П29 Болт М8-6gх90
18 472-195.0180 Модулятор АБС
19 4320-3515068 Пробка
20 339046 Угольник М20х1,5 КГ3/8"
21 5557-3533035-10 Кронштейн модулятора
22 339227 Штуцер
23 5557-3506603-01 Трубка от модулятора к пневмоусилителю в сборе
24 5557-3510011 Усилитель пневматический задний с главным тормозным цилиндром
25 5557-3506598-01 Трубка от модулятора к тройнику в сборе
26 5557-3506594-01 Трубка от модулятора к пневмоусилителю в сборе
27 5323-4712164 Трубка от бачка в сборе
28 4320-3506054 Прокладка
29 4320-3506002 Муфта соединительная
30 51-3506012 Болт соединительный
31 201541-П29 Болт М12-6gх32
