HINT:

Using the following chart, check if the calculated No. 2 joint angle is within the specified value.
The tolerance is +/-0°60' (1.00°).

Standard No. 2 Joint Angle:

VEHICLE MODEL

NO. 2 JOINT ANGLE

UPK56L-CRTSKA

-2°44' +/-0°60' (-2.73° +/-1.00°)

UPK56L-CRTSKA*1

-2°26' +/-0°60' (-2.43° +/-1.00°)

UPK56L-PSTSKA

-2°19' +/-0°60' (-2.32° +/-1.00°)

UPK56L-PSTSKA*1

-2°35' +/-0°60' (-2.58° +/-1.00°)

USK56L-CRTLGA

-2°23' +/-0°60' (-2.38° +/-1.00°)

USK56L-CRTLGA*1

-2°29' +/-0°60' (-2.48° +/-1.00°)

USK56L-CRTLKA

-2°23' +/-0°60' (-2.38° +/-1.00°)

USK56L-CRTLKA*1

-2°29' +/-0°60' (-2.48° +/-1.00°)

USK56L-CRTSGA

-2°23' +/-0°60' (-2.38° +/-1.00°)

USK56L-CRTSGA*1

-2°29' +/-0°60' (-2.48° +/-1.00°)

USK56L-CRTSGA*2

-2°29' +/-0°60' (-2.48° +/-1.00°)

USK56L-CRTSKA

-2°23' +/-0°60' (-2.38° +/-1.00°)

USK56L-CRTSKA*1

-2°29' +/-0°60' (-2.48° +/-1.00°)

USK56L-CRTSKA*2

-2°29' +/-0°60' (-2.48° +/-1.00°)

USK56L-PSTLGA

-2°32' +/-0°60' (-2.53° +/-1.00°)

USK56L-PSTLGA*1

-2°29' +/-0°60' (-2.48° +/-1.00°)

USK56L-PSTLKA

-2°32' +/-0°60' (-2.53° +/-1.00°)

USK56L-PSTLKA*1

-2°29' +/-0°60' (-2.48° +/-1.00°)

USK56L-PSTSGA

-2°32' +/-0°60' (-2.53° +/-1.00°)

USK56L-PSTSGA*1

-2°29' +/-0°60' (-2.48° +/-1.00°)

USK56L-PSTSGA*2

-2°29' +/-0°60' (-2.48° +/-1.00°)

USK56L-PSTSKA

-2°32' +/-0°60' (-2.53° +/-1.00°)

USK56L-PSTSKA*1

-2°29' +/-0°60' (-2.48° +/-1.00°)

USK56L-PSTSKA*2

-2°29' +/-0°60' (-2.48° +/-1.00°)

USK56L-PSTZGA

-2°33' +/-0°60' (-2.55° +/-1.00°)

USK56L-PSTZKA

-2°33' +/-0°60' (-2.55° +/-1.00°)

USK56L-THTSGA

-3°34' +/-0°60' (-3.57° +/-1.00°)

USK56L-THTSGA*1

-2°19' +/-0°60' (-2.32° +/-1.00°)

USK56L-THTSKA

-3°34' +/-0°60' (-3.57° +/-1.00°)

USK56L-THTSKA*1

-2°19' +/-0°60' (-2.32° +/-1.00°)

USK57L-CHTSGA

-1°39' +/-0°60' (-1.65° +/-1.00°)

USK57L-CHTSGA*1

-1°30' +/-0°60' (-1.50° +/-1.00°)

USK57L-CHTSKA

-1°39' +/-0°60' (-1.65° +/-1.00°)

USK57L-CHTSKA*1

-1°30' +/-0°60' (-1.50° +/-1.00°)

HINT:

*1: includes Off road package

PROPELLER SHAFT: PROPELLER SHAFT ASSEMBLY (for 4WD):...

*2: includes Off road pro package

If the measured angle is not within the specification, adjust it with the bearing washer (See "Adjust

Propeller Shaft Angle").

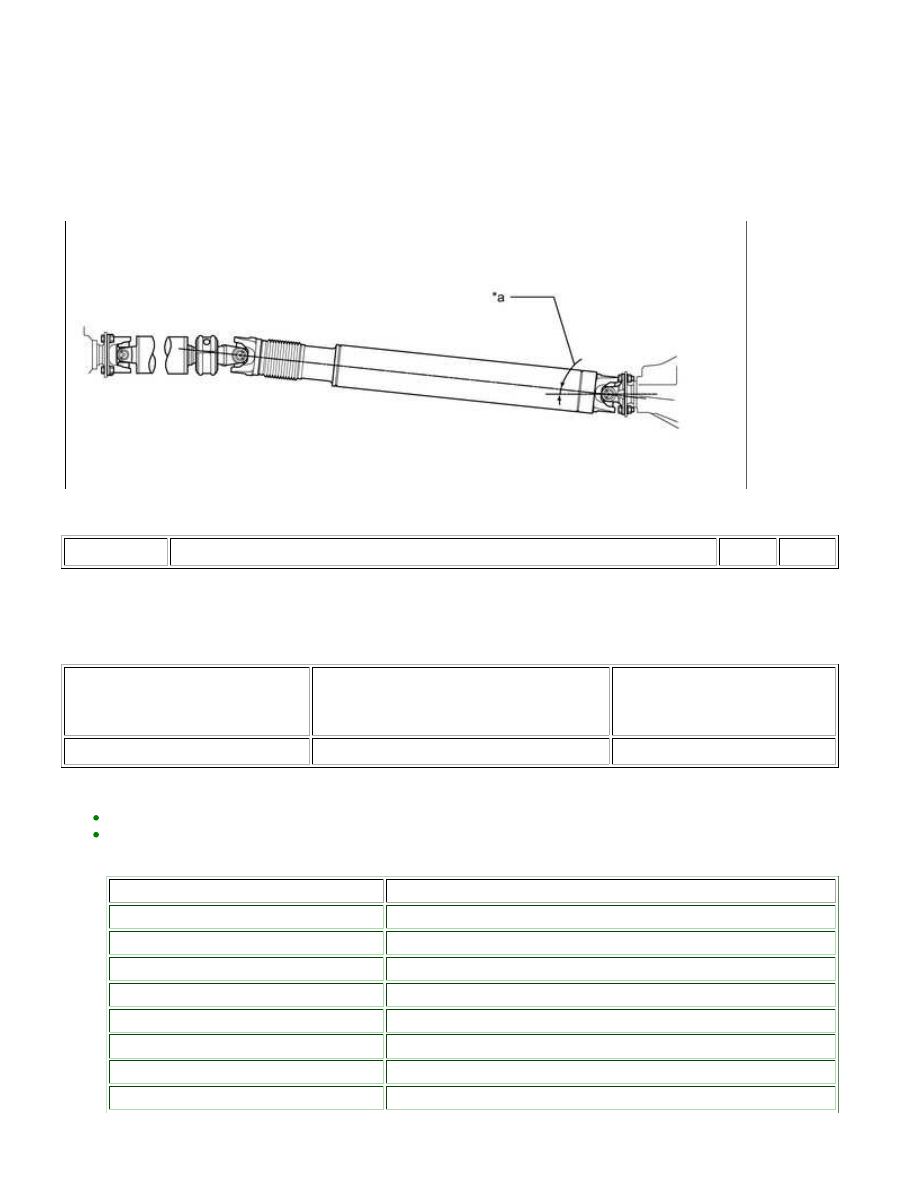

(c) Measure the No. 3 joint angle.

Text in Illustration

*a

No. 3 Joint Angle

-

-

No. 3 joint angle:

PROPELLER SHAFT ANGLE

MEASURED VALUE (D)

REAR DIFFERENTIAL FLANGE ANGLE

MEASURED VALUE (B)

NO. 3 JOINT ANGLE

(CALCULATED VALUE)

(D) - (B)

5°45' (5.75°)

2°30' (2.50°)

3°15' (3.25°)

HINT:

Using the following chart, check if the calculated No. 3 joint angle is within the specified value.
The tolerance is +/-0°60' (1.00°).

Standard No. 3 Joint Angle:

VEHICLE MODEL

NO. 3 JOINT ANGLE

UPK56L-CRTSKA

3°49' +/-0°60' (3.82° +/-1.00°)

UPK56L-CRTSKA*1

3°31' +/-0°60' (3.52° +/-1.00°)

UPK56L-PSTSKA

3°55' +/-0°60' (3.92° +/-1.00°)

UPK56L-PSTSKA*1

3°41' +/-0°60' (3.68° +/-1.00°)

USK56L-CRTLGA

2°59' +/-0°60' (2.98° +/-1.00°)

USK56L-CRTLGA*

3°05' +/-0°60' (3.08° +/-1.00°)

USK56L-CRTLKA

2°59' +/-0°60' (2.98° +/-1.00°)

USK56L-CRTLKA*1

3°05' +/-0°60' (3.08° +/-1.00°)

PROPELLER SHAFT: PROPELLER SHAFT ASSEMBLY (for 4WD):...

VEHICLE MODEL

NO. 3 JOINT ANGLE

USK56L-CRTSGA

2°59' +/-0°60' (2.98° +/-1.00°)

USK56L-CRTSGA*1

3°05' +/-0°60' (3.08° +/-1.00°)

USK56L-CRTSGA*2

3°05' +/-0°60' (3.08° +/-1.00°)

USK56L-CRTSKA

2°59' +/-0°60' (2.98° +/-1.00°)

USK56L-CRTSKA*1

3°05' +/-0°60' (3.08° +/-1.00°)

USK56L-CRTSKA*2

3°05' +/-0°60' (3.08° +/-1.00°)

USK56L-PSTLGA

3°38' +/-0°60' (3.63° +/-1.00°)

USK56L-PSTLGA*1

3°35' +/-0°60' (3.58° +/-1.00°)

USK56L-PSTLKA

3°38' +/-0°60' (3.63° +/-1.00°)

USK56L-PSTLKA*1

3°35' +/-0°60' (3.58° +/-1.00°)

USK56L-PSTSGA

3°38' +/-0°60' (3.63° +/-1.00°)

USK56L-PSTSGA*1

3°35' +/-0°60' (3.58° +/-1.00°)

USK56L-PSTSGA*2

3°35' +/-0°60' (3.58° +/-1.00°)

USK56L-PSTSKA

3°38' +/-0°60' (3.63° +/-1.00°)

USK56L-PSTSKA*1

3°35' +/-0°60' (3.58° +/-1.00°)

USK56L-PSTSKA*2

3°35' +/-0°60' (3.58° +/-1.00°)

USK56L-PSTZGA

3°38' +/-0°60' (3.64° +/-1.00°)

USK56L-PSTZKA

3°38' +/-0°60' (3.64° +/-1.00°)

USK56L-THTSGA

4°36' +/-0°60' (4.61° +/-1.00°)

USK56L-THTSGA*1

2°54' +/-0°60' (2.91° +/-1.00°)

USK56L-THTSKA

4°36' +/-0°60' (4.61° +/-1.00°)

USK56L-THTSKA*1

2°54' +/-0°60' (2.91° +/-1.00°)

USK57L-CHTSGA

3°29' +/-0°60' (3.48° +/-1.00°)

USK57L-CHTSGA*1

3°20' +/-0°60' (3.34° +/-1.00°)

USK57L-CHTSKA

3°29' +/-0°60' (3.48° +/-1.00°)

USK57L-CHTSKA*1

3°20' +/-0°60' (3.34° +/-1.00°)

HINT:

*1: includes Off road package

*2: includes Off road pro package

If the measured angle is not within the specification, adjust it with the bearing washer (See "Adjust

Propeller Shaft Angle").

5. ADJUST PROPELLER SHAFT ANGLE

HINT:

If the propeller shaft angle is outside the specification or there is vibration and noise, perform the propeller

shaft adjustment using the following procedure.

(a) Adjust the No. 1, No. 2 and No. 3 joint angle.

(1) Support the propeller shaft with a jack.

(2) Remove the 2 center bearing mounting bolts.

(3) Slowly lower the jack, and disconnect the center bearing.

PROPELLER SHAFT: PROPELLER SHAFT ASSEMBLY (for 4WD):...

(4) Select an appropriate center support bearing washer thickness from the table below, and obtain a

washer set.

Standard Bearing Washer Thickness:

THICKNESS

2.0 mm (0.0787 in.)

4.5 mm (0.1772 in.)

6.5 mm (0.2559 in.)

9.0 mm (0.3543 in.)

11.0 mm (0.4331 in.)

13.5 mm (0.5315 in.)

HINT:

Each set contains 2 washers.
Using the washer set, perform the adjustment.
As a reference when selecting a bearing washer, the angle changes as follows for every 1.0 mm (0.0394
in.) change in bearing washer thickness.

Angle variation for every 1.0 mm (0.0394 in.) change in bearing washer thickness:

No. 1 joint angle

0°04' (0.06°)

No. 2 joint angle

0°07' (0.12°)

No. 3 joint angle

0°04' (0.06°)

PROPELLER SHAFT: PROPELLER SHAFT ASSEMBLY (for 4WD):...
