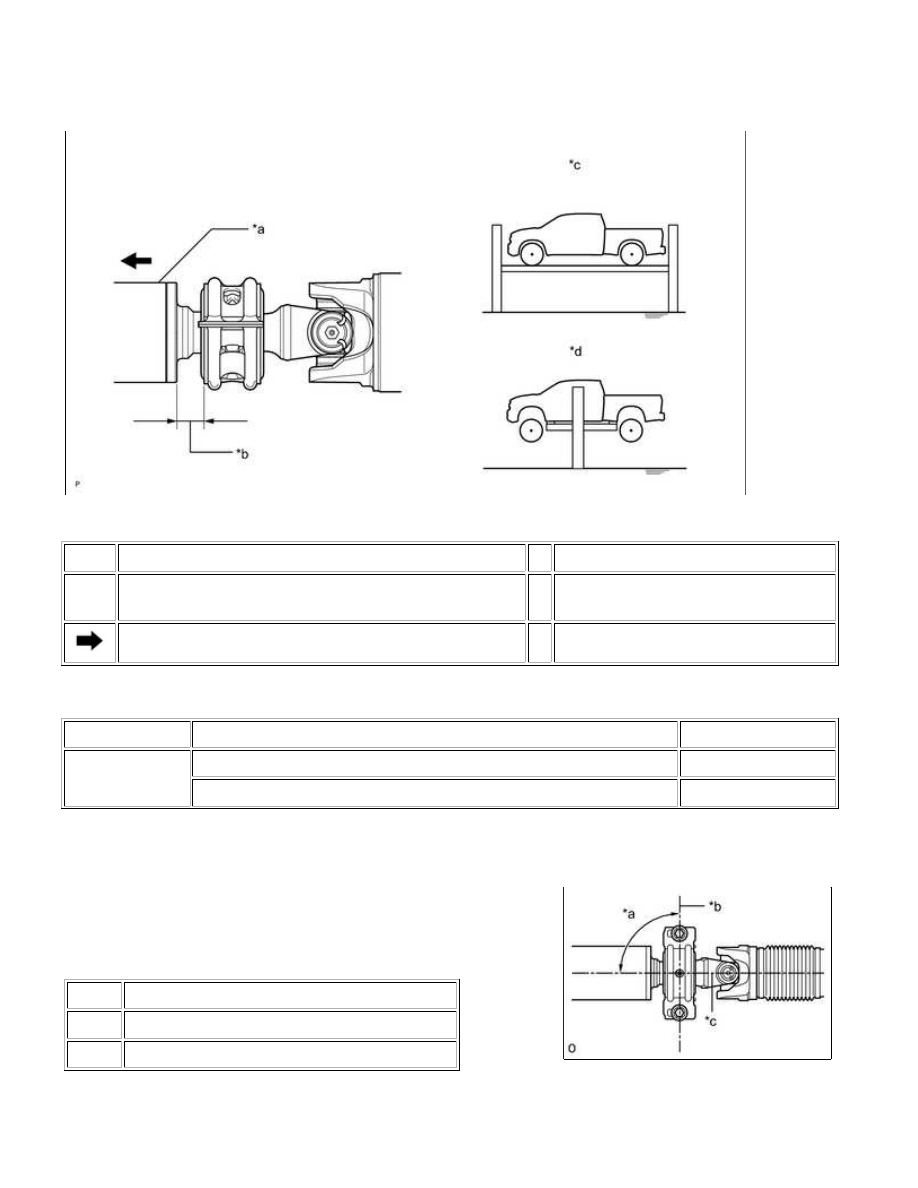

HINT:

Text in Illustration

*a

Intermediate Shaft

*b Dimension A

*c

Tires supported and vehicle empty (When using drive-on

type lift)

*d

Full rebound position (When using 2

post lift)

Front Side

-

-

Standard Dimension A:

VEHICLE MODEL

VEHICLE CONDITION

DIMENSION A

All Model

Tires supported and vehicle empty (When using drive-on type lift)

26.0 mm (1.024 in.)

Full rebound position (When using 2 post lift)

26.0 mm (1.024 in.)

Torque:

40 N·m {410 kgf·cm, 30ft·lbf}

Text in Illustration

*a

90°

*b

Bracket Center Line

*c

Shaft Axial Direction

4. INSPECT PROPELLER SHAFT JOINT ANGLE

PROPELLER SHAFT: PROPELLER SHAFT ASSEMBLY (for 4WD):...

NOTICE:

Perform the inspection on a level surface.
Perform the inspection with the vehicle empty.
Perform the inspection with all wheels on the ground.

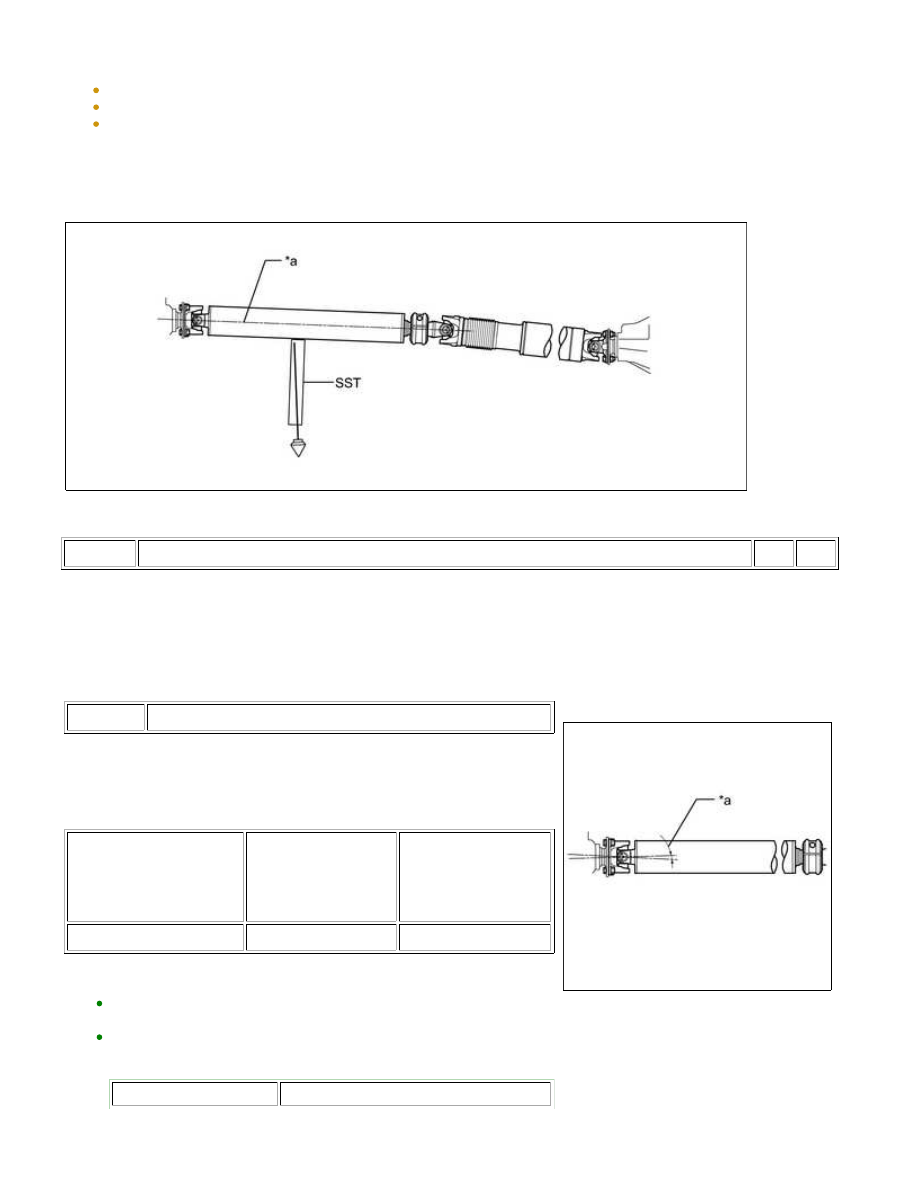

(a) Measure the No. 1 joint angle.

Text in Illustration

*a

Intermediate Shaft Angle: C

-

-

intermediate shaft (C) to calculate the No. 1 joint angle.

Text in Illustration

*a

No. 1 Joint Angle

No. 1 joint angle:

INTERMEDIATE SHAFT

ANGLE MEASURED

VALUE (C)

TRANSFER FLANGE

ANGLE MEASURED

VALUE (A)

NO. 1 JOINT ANGLE

(CALCULATED

VALUE)

(C) - (A)

2°30' (2.50°)

3°45' (3.75°)

-1°15' (-1.25°)

HINT:

Using the following chart, check if the calculated No. 1 joint
angle is within the specified value.
The tolerance is +/-0°60' (1.00°).

Standard No. 1 Joint Angle:

VEHICLE MODEL

NO. 1 JOINT ANGLE

PROPELLER SHAFT: PROPELLER SHAFT ASSEMBLY (for 4WD):...

VEHICLE MODEL

NO. 1 JOINT ANGLE

UPK56L-CRTSKA

0°52' +/-0°60' (0.87° +/-1.00°)

UPK56L-CRTSKA*1

UPK56L-PSTSKA

0°52' +/-0°60' (0.87° +/-1.00°)

UPK56L-PSTSKA*1

USK56L-CRTLGA

0°52' +/-0°60' (0.87° +/-1.00°)

USK56L-CRTLGA*1

USK56L-CRTLKA

0°52' +/-0°60' (0.87° +/-1.00°)

USK56L-CRTLKA*1

USK56L-CRTSGA

0°52' +/-0°60' (0.87° +/-1.00°)

USK56L-CRTSGA*1

USK56L-CRTSGA*2

USK56L-CRTSKA

0°52' +/-0°60' (0.87° +/-1.00°)

USK56L-CRTSKA*1

USK56L-CRTSKA*2

USK56L-PSTLGA

0°52' +/-0°60' (0.87° +/-1.00°)

USK56L-PSTLGA*1

USK56L-PSTLKA

0°52' +/-0°60' (0.87° +/-1.00°)

USK56L-PSTLKA*1

USK56L-PSTSGA

0°52' +/-0°60' (0.87° +/-1.00°)

USK56L-PSTSGA*1

USK56L-PSTSGA*2

USK56L-PSTSKA

0°52' +/-0°60' (0.87° +/-1.00°)

USK56L-PSTSKA*1

USK56L-PSTSKA*2

USK56L-PSTZGA

0°52' +/-0°60' (0.87° +/-1.00°)

USK56L-PSTZKA

0°52' +/-0°60' (0.87° +/-1.00°)

USK56L-THTSGA

0°52' +/-0°60' (0.87° +/-1.00°)

USK56L-THTSGA*1

USK56L-THTSKA

0°52' +/-0°60' (0.87° +/-1.00°)

USK56L-THTSKA*1

USK57L-CHTSGA

1°07' +/-0°60' (1.12° +/-1.00°)

USK57L-CHTSGA*1

USK57L-CHTSKA

1°07' +/-0°60' (1.12° +/-1.00°)

USK57L-CHTSKA*1

HINT:

*1: includes Off road package

*2: includes Off road pro package

If the measured angle is not within the specification, adjust it

with the bearing washer (See "Adjust Propeller Shaft Angle").

PROPELLER SHAFT: PROPELLER SHAFT ASSEMBLY (for 4WD):...

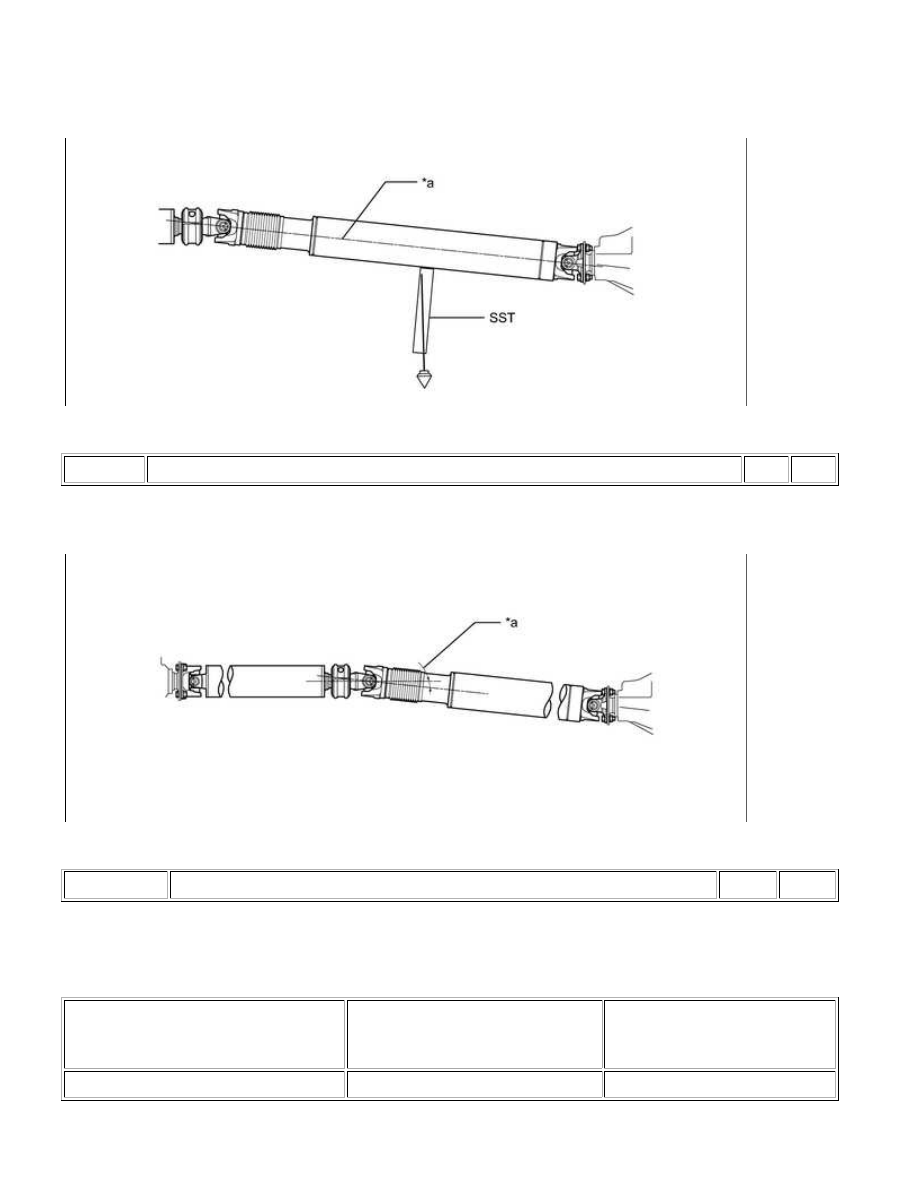

(b) Measure the No. 2 joint angle.

Text in Illustration

*a

Propeller Shaft Angle: D

-

-

Text in Illustration

*a

No. 2 Joint Angle

-

-

No. 2 joint angle:

INTERMEDIATE SHAFT ANGLE

MEASURED VALUE (C)

PROPELLER SHAFT ANGLE

MEASURED VALUE (D)

NO. 2 JOINT ANGLE

(CALCULATED VALUE)

(C) - (D)

2°30' (2.50°)

5°45' (5.75°)

-3°15' (-3.25°)
