6.6 A

Doc ID: RM000002HBN00BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PROPELLER SHAFT: PROPELLER SHAFT ASSEMBLY (for 4WD): INSTALLATION; 2015 MY Tundra [08/2014

-        ]

INSTALLATION

1. MEASURE TRANSFER AND DIFFERENTIAL FLANGE ANGLE

NOTICE:

Perform the inspection on a level surface.
Perform the inspection with the vehicle empty.
Perform the inspection with all wheels on the ground.

HINT:

As the transfer and rear differential flange angles are necessary when measuring the installation angle of

(A).

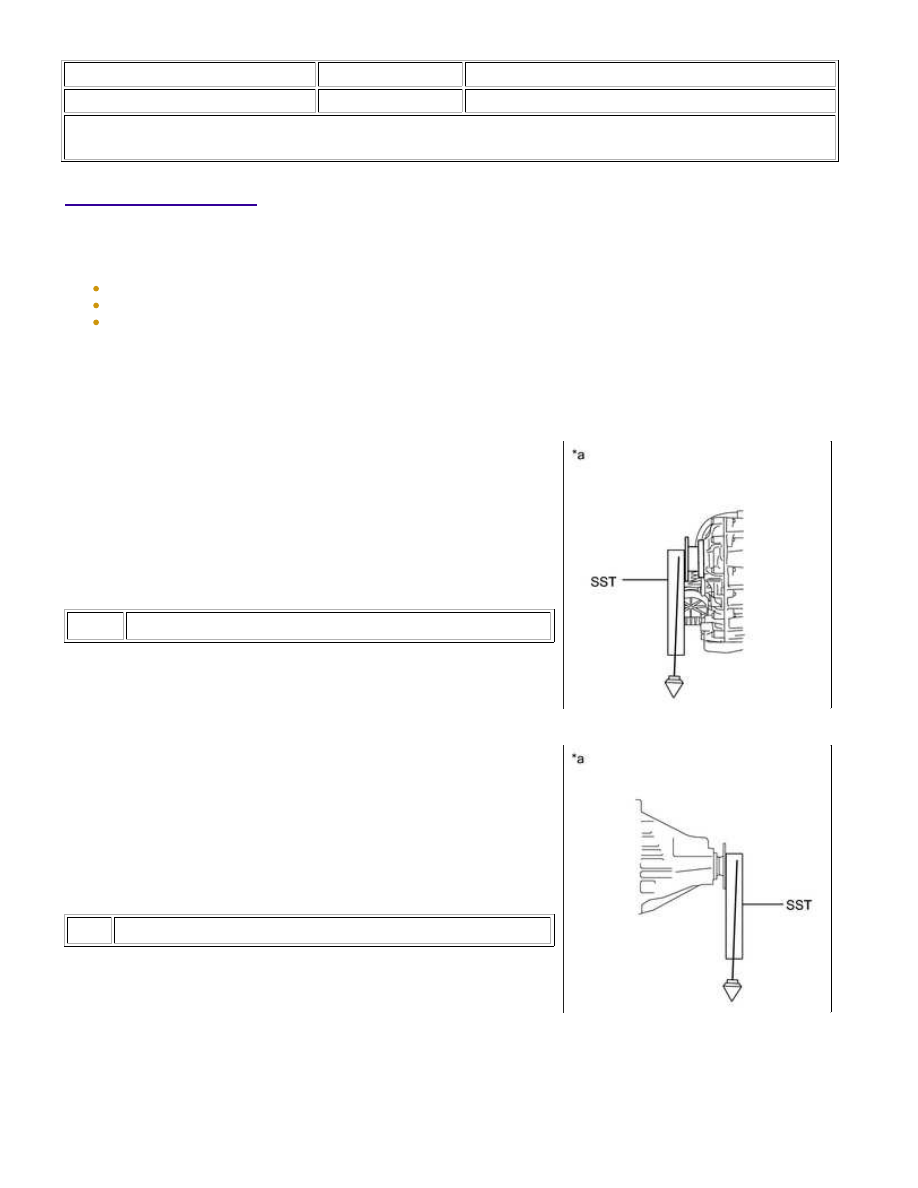

SST: 09370-50010

Text in Illustration

*a

Transfer Flange Angle: A

SST: 09370-50010

Text in Illustration

*a

Rear Differential Flange Angle: B

2. TEMPORARILY INSTALL PROPELLER WITH CENTER BEARING SHAFT ASSEMBLY

HINT:

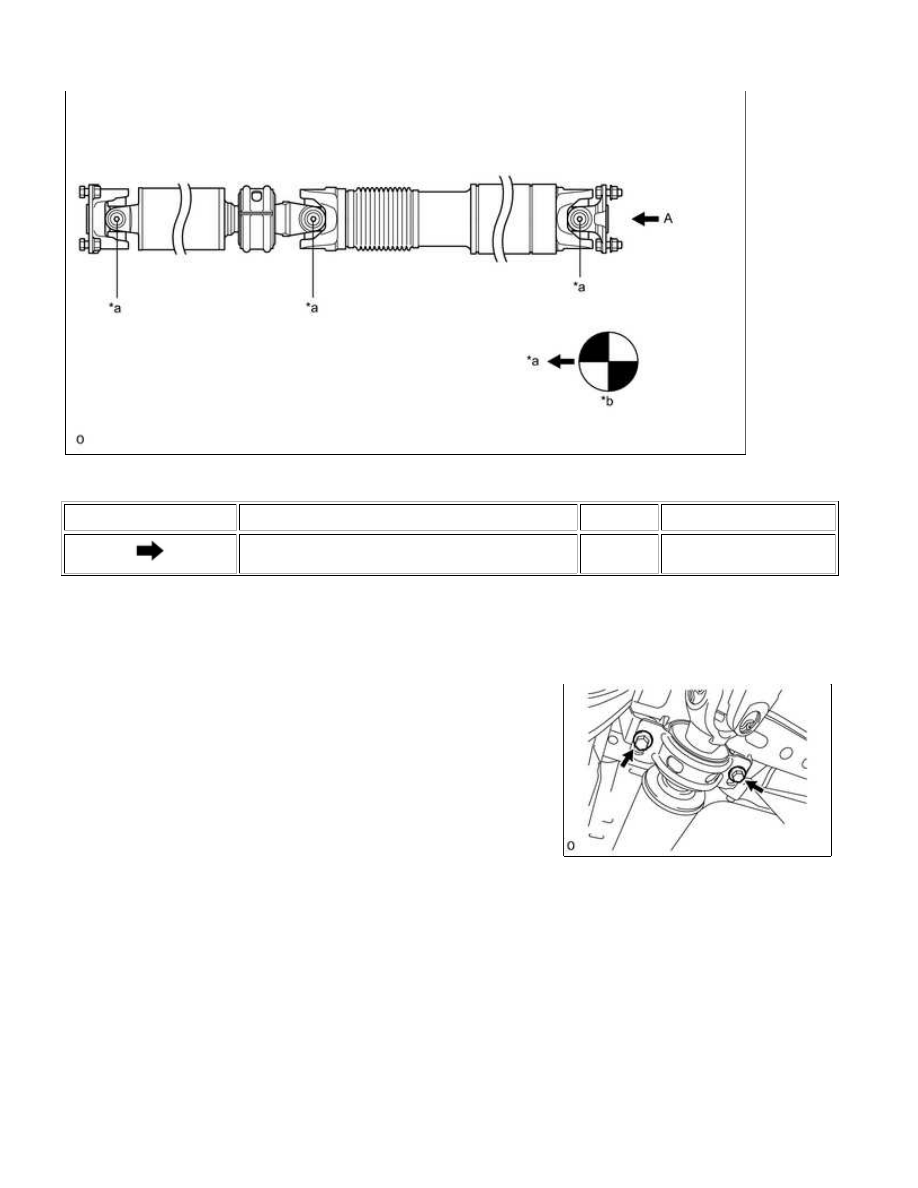

When replacing the spider bearing, make sure that the grease fitting assembly hole is facing in the

PROPELLER SHAFT: PROPELLER SHAFT ASSEMBLY (for 4WD):...

direction shown in the illustration.

Text in Illustration

*a

Grease Fitting

*b

View A

A

-

-

(b) w/o Bearing Washer:

(1) Temporarily install the center support bearing to the

crossmember with the 2 mounting bolts.

(c) w/ Bearing Washer:

PROPELLER SHAFT: PROPELLER SHAFT ASSEMBLY (for 4WD):...

(1) Temporarily install the center support bearing to the

crossmember with the 2 bearing washers and 2 mounting

bolts.

Text in Illustration

*1

No. 2 Center Support Bearing Washer

*2

No. 1 Center Support Bearing Assembly

*a

Frame

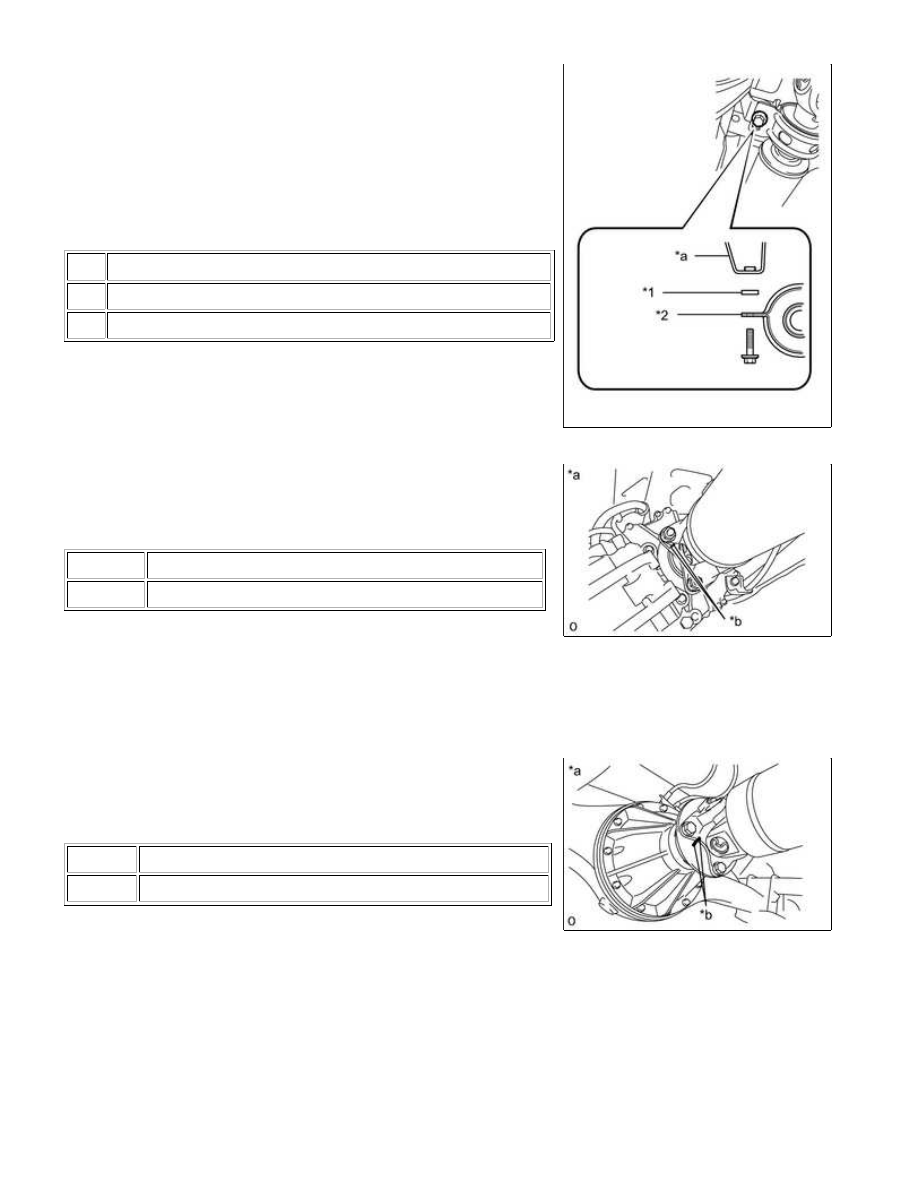

(d) Align the matchmarks on the flange yoke and transfer flange.

Text in Illustration

*a

for Transfer Side

*b

Matchmark

(e) Install the propeller shaft to the transfer side with the 4 nuts.

Torque:

70 N·m {714 kgf·cm, 52ft·lbf}

(f) Align the matchmarks on the flange yoke and differential flange.

Text in Illustration

*a

for Differential Side

*b

Matchmark

(g) Install the propeller shaft to the differential side with the 4 bolts and 4 nuts.

Torque:

70 N·m {714 kgf·cm, 52ft·lbf}

3. TIGHTEN PROPELLER WITH CENTER BEARING SHAFT ASSEMBLY

(a) With the vehicle empty and all 4 tires supported by a lift, or with the vehicle suspension in the full rebound

PROPELLER SHAFT: PROPELLER SHAFT ASSEMBLY (for 4WD):...
