(k) Using needle-nose pliers, install the previously selected snap

ring into the groove on the shaft yoke.

HINT:

Use the same installation procedure for the universal joint spider

bearing on the opposite side.

2. INSTALL NO. 1 CENTER SUPPORT BEARING ASSEMBLY

Text in Illustration

Front

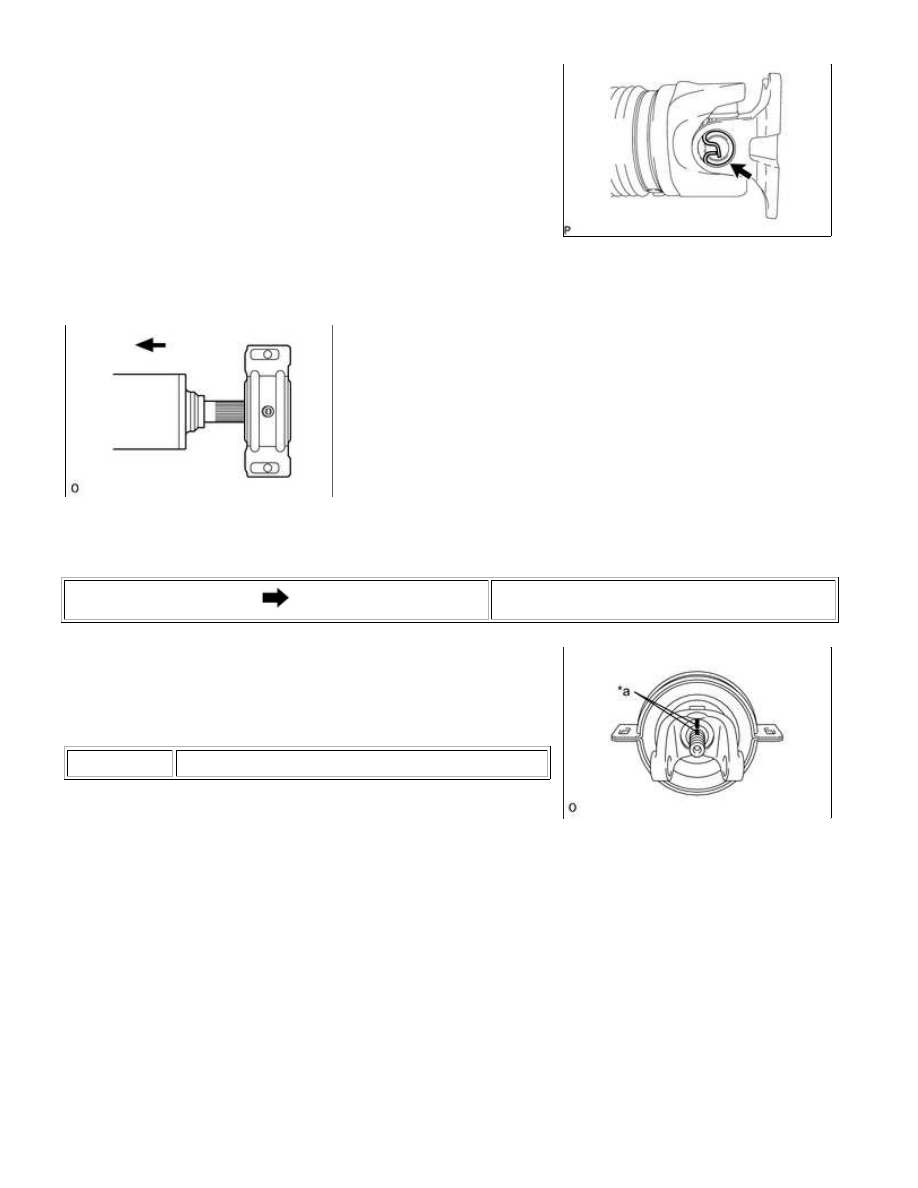

(c) Align the matchmarks on the joint yoke and intermediate shaft.

Text in Illustration

*a

Matchmark

(d) Install the washer.

(e) Clamp the yoke in a vise, and press the bearing into position by installing a new lock nut.

Torque:

128 N·m {1300 kgf·cm, 94ft·lbf}

(f) Loosen the lock nut.

(g) Tighten the lock nut again.

Torque:

128 N·m {1300 kgf·cm, 94ft·lbf}

(h) Using a chisel and hammer, stake the lock nut.

3. INSTALL REAR PROPELLER SHAFT UNIVERSAL JOINT SPIDER BEARING

PROPELLER SHAFT: PROPELLER SHAFT ASSEMBLY (for 4WD):...

(a) Apply MP grease to a new spider and 4 new bearings.

NOTICE:

Be careful not to apply too much grease.

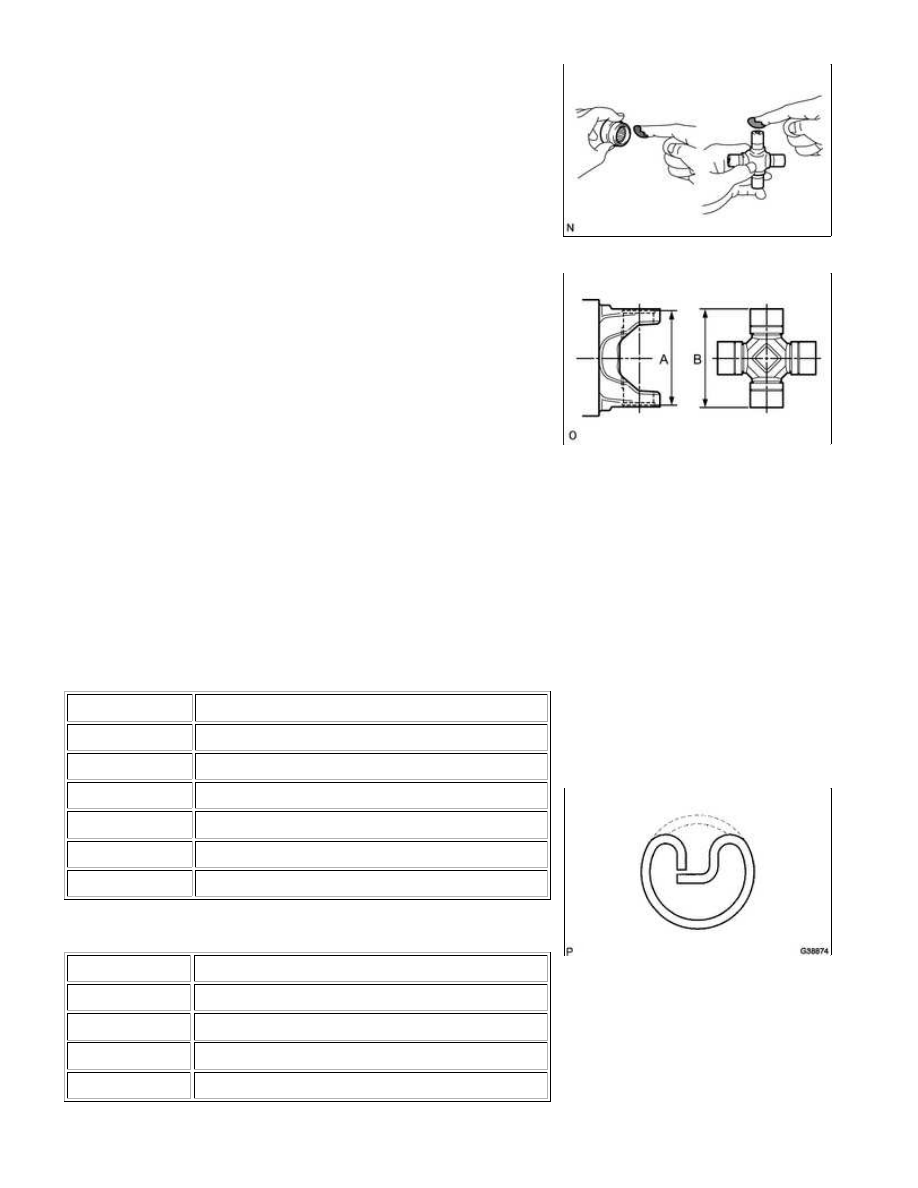

(b) Measure dimension A between the snap ring grooves.

NOTICE:

When measuring dimension B, fix the spider and spider bearings in a vise and hold them firmly together.

(d) w/o Grease Fitting Spider Bearing:

(1) Select snap rings to make dimensions A and B the same.

Snap ring type for steel yoke:

COLOR

THICKNESS

Purple

1.46 mm (0.0574 in.)

Black

1.49 mm (0.0586 in.)

Copper

1.51 mm (0.0594 in.)

White

1.56 mm (0.0614 in.)

Yellow

1.59 mm (0.0625 in.)

Blue

1.64 mm (0.0646 in.)

Snap ring type for aluminum yoke:

COLOR

THICKNESS

Black

1.52 mm (0.0598 in.)

Black

1.54 mm (0.0606 in.)

Black

1.57 mm (0.0618 in.)

Black

1.62 mm (0.0638 in.)

PROPELLER SHAFT: PROPELLER SHAFT ASSEMBLY (for 4WD):...

NOTICE:

(1) Select snap rings to make dimensions A and B the same.

Snap ring type:

COLOR

THICKNESS

Black

1.49 mm (0.0586 in.)

Copper

1.51 mm (0.0594 in.)

White

1.56 mm (0.0614 in.)

Yellow

1.59 mm (0.0625 in.)

NOTICE:

yoke.

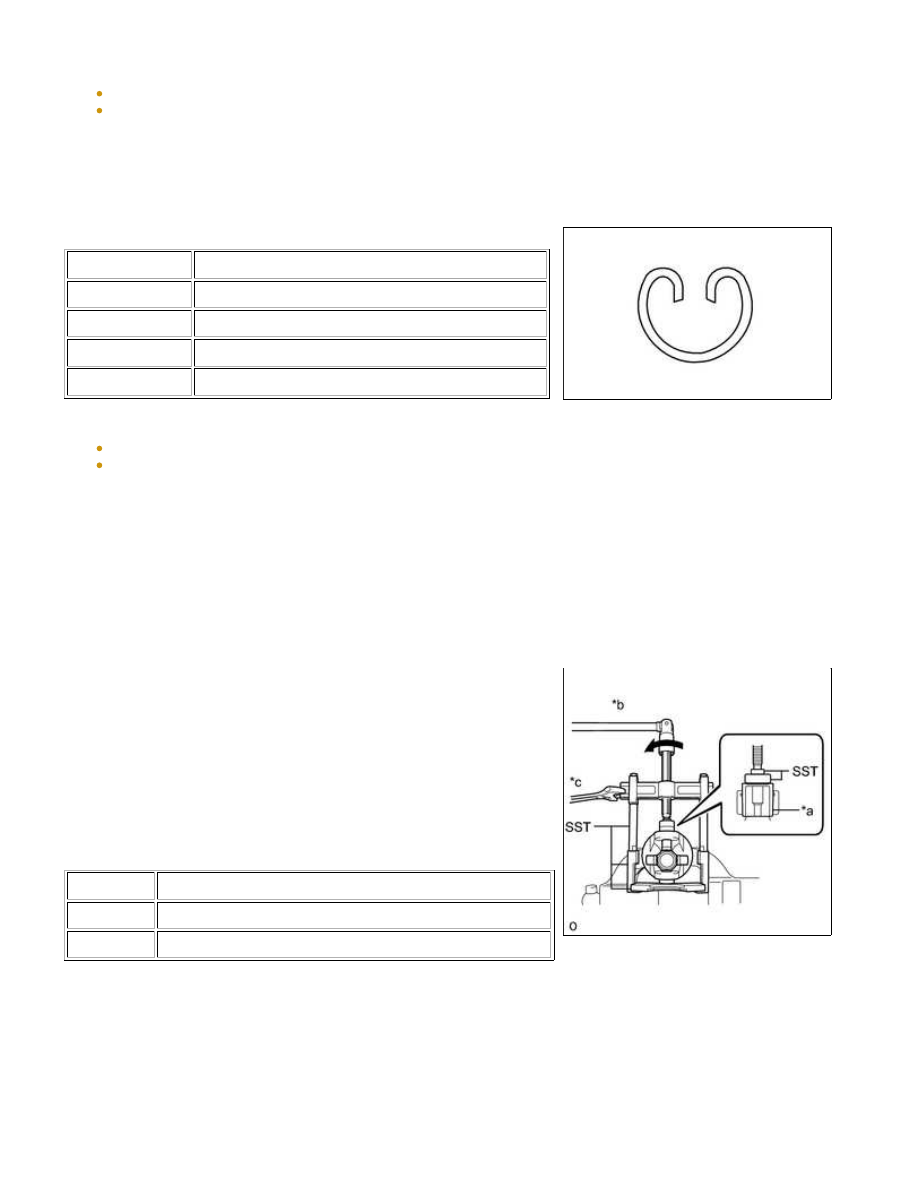

(g) Using SST, press the universal joint spider bearing into the

propeller shaft yoke until the groove can be seen.

SST: 09336-16010

SST: 09950-40011

09951-04020

09952-04010

09953-04020

09954-04020

09955-04051

09957-04010

SST: 09950-60010

09951-00290

Text in Illustration

*a

Spider Bearing

*b

Turn

*c

Hold

NOTICE:

Confirm that the universal joint spider moves smoothly while

pressing in the bearing.

PROPELLER SHAFT: PROPELLER SHAFT ASSEMBLY (for 4WD):...

(h) Using needle-nose pliers, install the previously selected snap

Use the same installation procedure for the universal joint spider

bearing on the opposite side.

(i) Align the matchmarks on the propeller shaft yoke and universal joint yoke, and temporarily install the

spider and 2 universal joint spider bearings into the universal joint yoke.

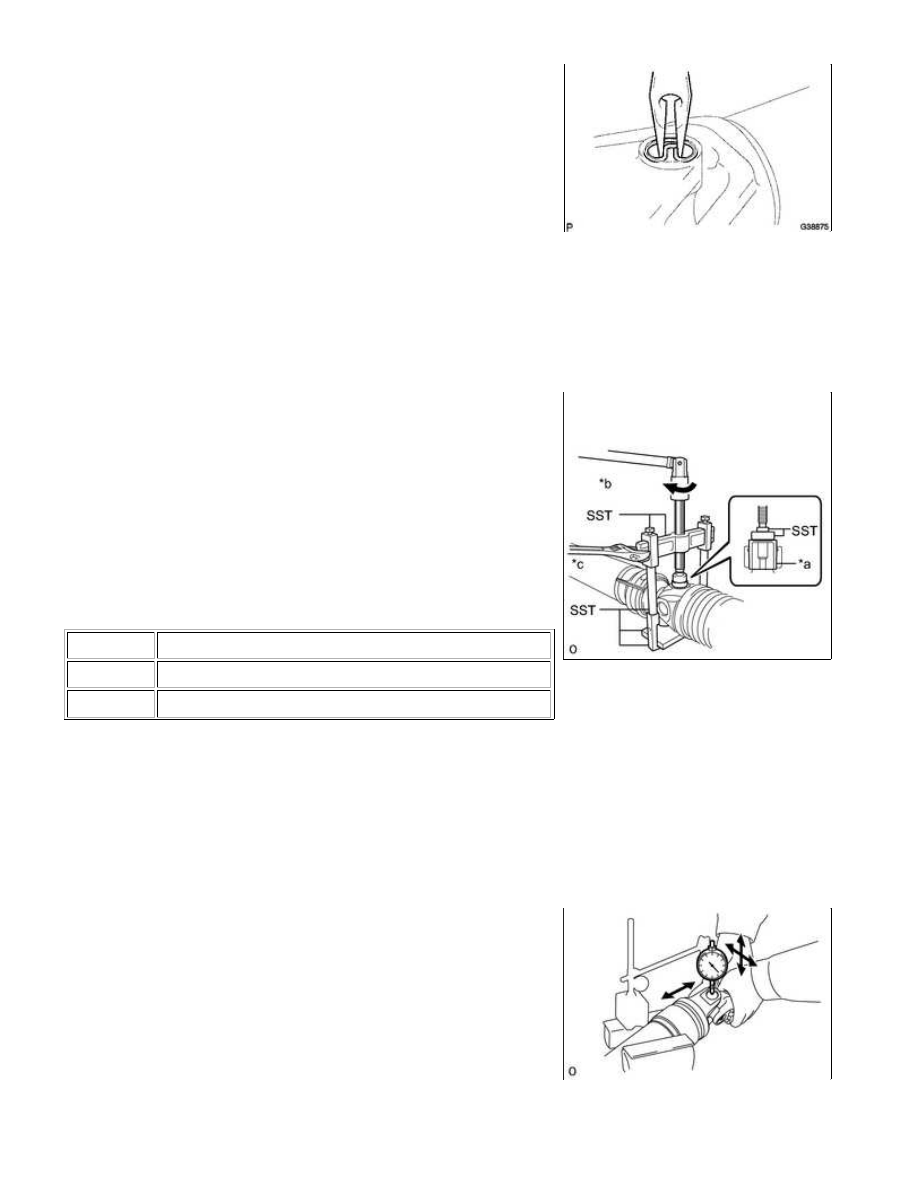

(j) Using SST, press the universal joint spider bearing into the

universal joint yoke until the groove can be seen.

SST: 09336-16010

SST: 09950-40011

09951-04020

09952-04010

09953-04020

09954-04020

09955-04051

09957-04010

SST: 09950-60010

09951-00290

Text in Illustration

*a

Spider Bearing

*b

Turn

*c

Hold

(k) Using needle-nose pliers, install the previously selected snap ring into the groove on the universal joint

yoke.

HINT:

Use the same installation procedure for the universal joint spider bearing on the opposite side.

4. INSTALL PROPELLER SHAFT UNIVERSAL JOINT SPIDER BEARING

(a) Check the spider bearings for wear and damage.

(b) Measure each spider bearing's axial play by turning the yoke while holding the shaft tightly.
