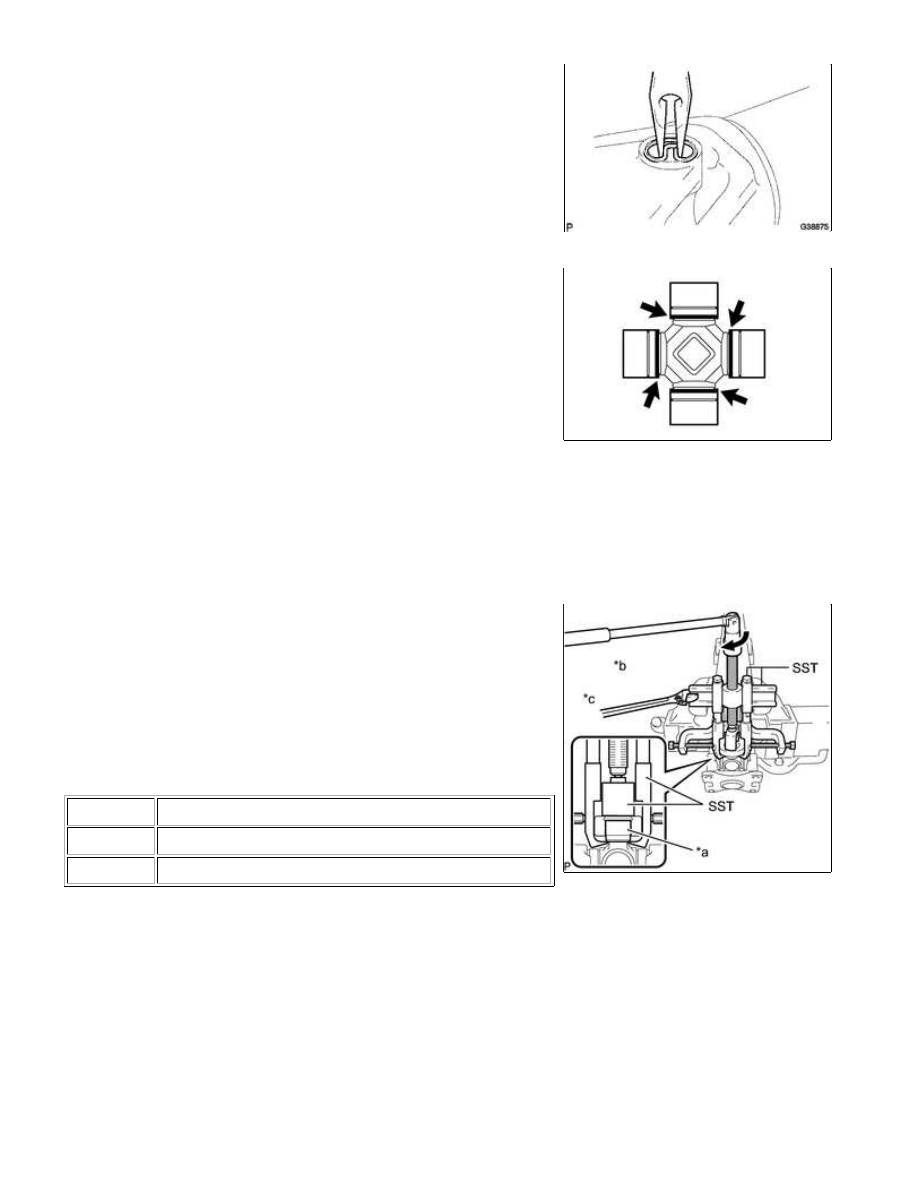

(d) Using needle-nose pliers, remove the 4 snap rings from the

grooves.

(f) Clamp the shaft in a vise between aluminum plates.

(g) Using SST, pull out the universal joint spider bearing from the

shaft.

SST: 09331-60010

SST: 09950-40011

09951-04010

09952-04010

09953-04020

09954-04010

09957-04010

09958-04011

SST: 09955-04100

Text in Illustration

*a

Spider Bearing

*b

Turn

*c

Hold

NOTICE:

Pull out the spider bearing until the SST claws contact the shaft's

universal joint yoke.

(h) Clamp the protruding universal joint spider bearing in a vise.

PROPELLER SHAFT: PROPELLER SHAFT ASSEMBLY (for 4WD):...

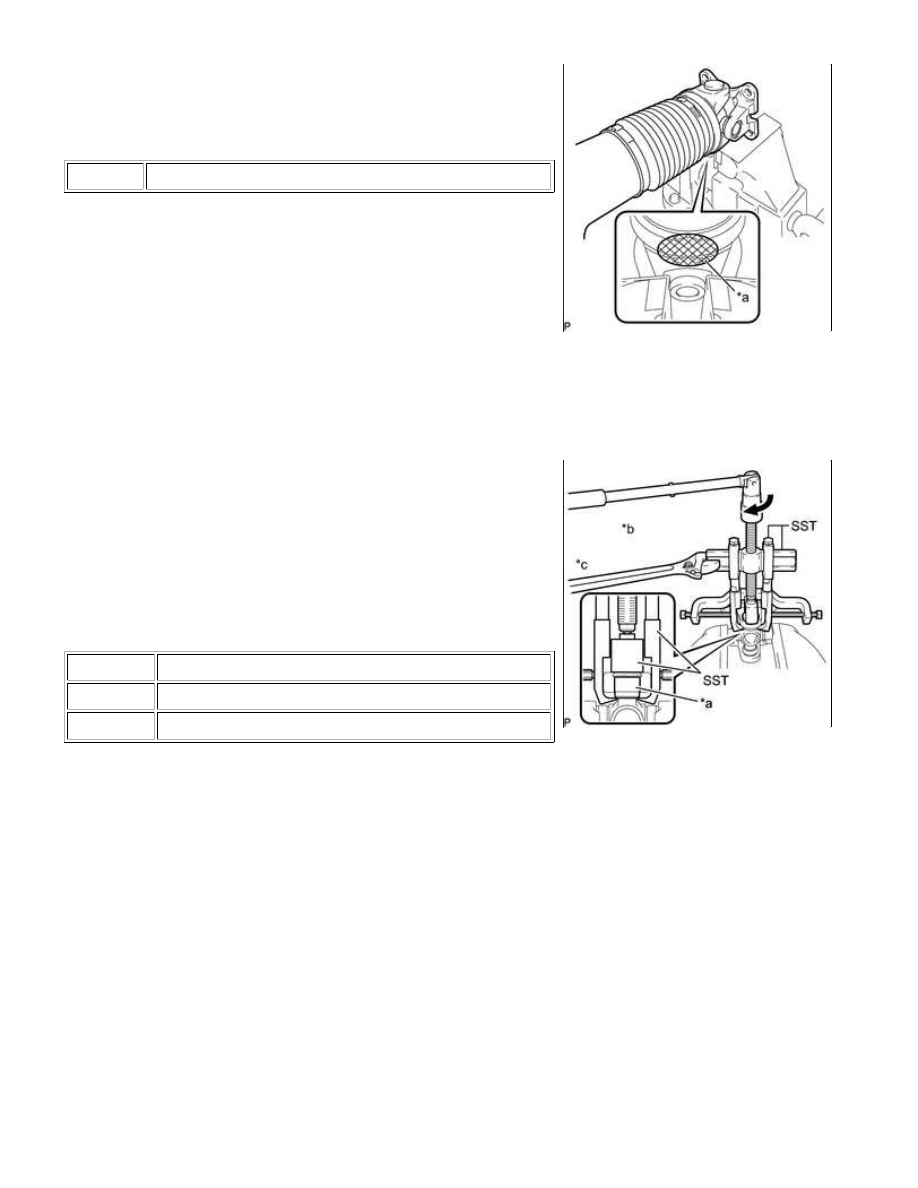

(i) Using a brass bar and hammer, tap the shaft yoke to remove the

universal joint spider bearing.

Text in Illustration

*a

Hammering Point

NOTICE:

Do not tap the shaft tube.

HINT:

Use the same removal procedure for the universal joint spider

bearing on the opposite side.

(j) Using SST, pull out the universal joint spider bearing from the

flange yoke.

SST: 09331-60010

SST: 09950-40011

09951-04010

09952-04010

09953-04020

09954-04010

09957-04010

09958-04011

SST: 09955-04100

Text in Illustration

*a

Spider Bearing

*b

Turn

*c

Hold

NOTICE:

Pull out the spider bearing until the SST claws contact the flange

yoke.

(k) Clamp the protruding universal joint spider bearing in a vise.

PROPELLER SHAFT: PROPELLER SHAFT ASSEMBLY (for 4WD):...

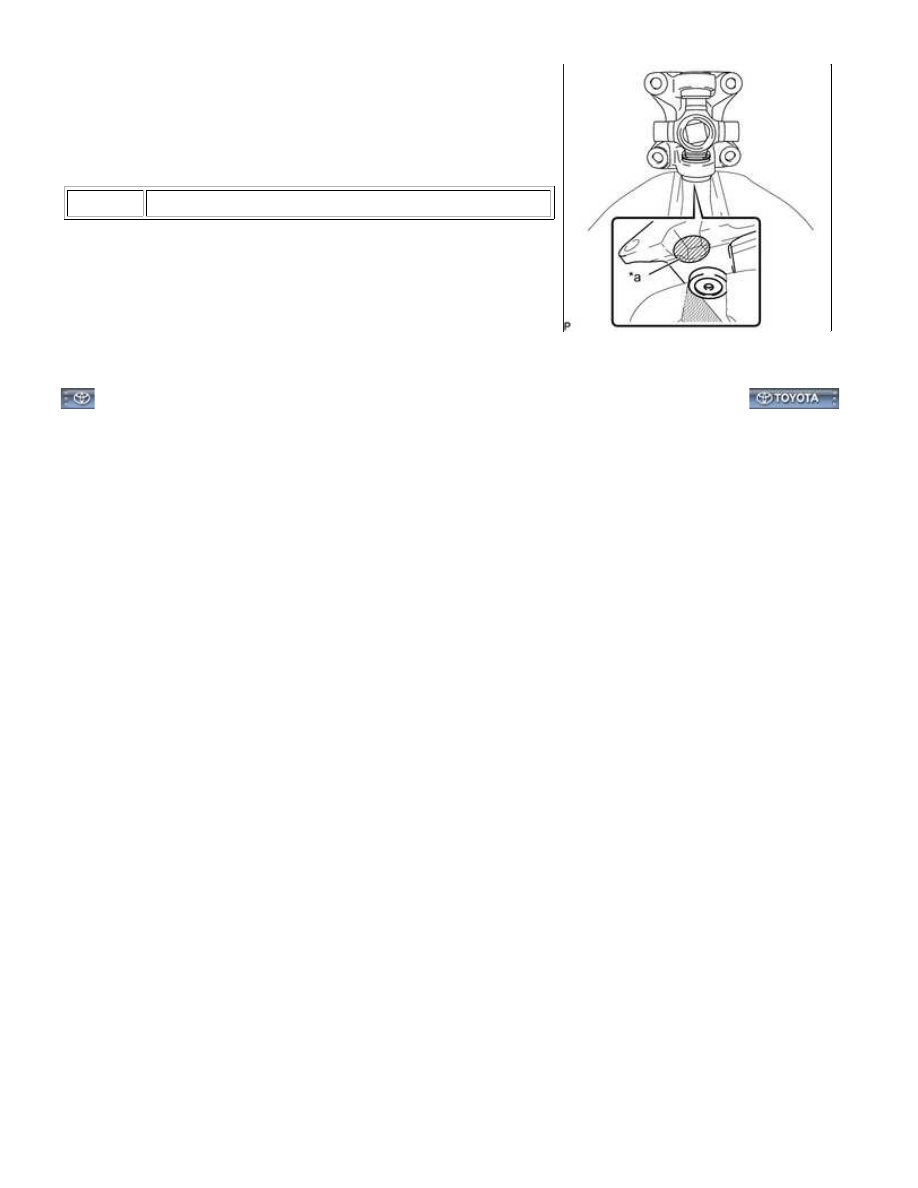

(l) Using a brass bar and hammer, tap the flange yoke to remove

the universal joint spider bearing.

Text in Illustration

*a

Hammering Point

HINT:

Use the same removal procedure for the universal joint spider

bearing on the opposite side.

(m) Remove the spider from the flange yoke.

PROPELLER SHAFT: PROPELLER SHAFT ASSEMBLY (for 4WD):...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002HBO00LX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PROPELLER SHAFT: PROPELLER SHAFT ASSEMBLY (for 4WD): INSPECTION; 2015 MY Tundra [08/2014 -

       ]

INSPECTION

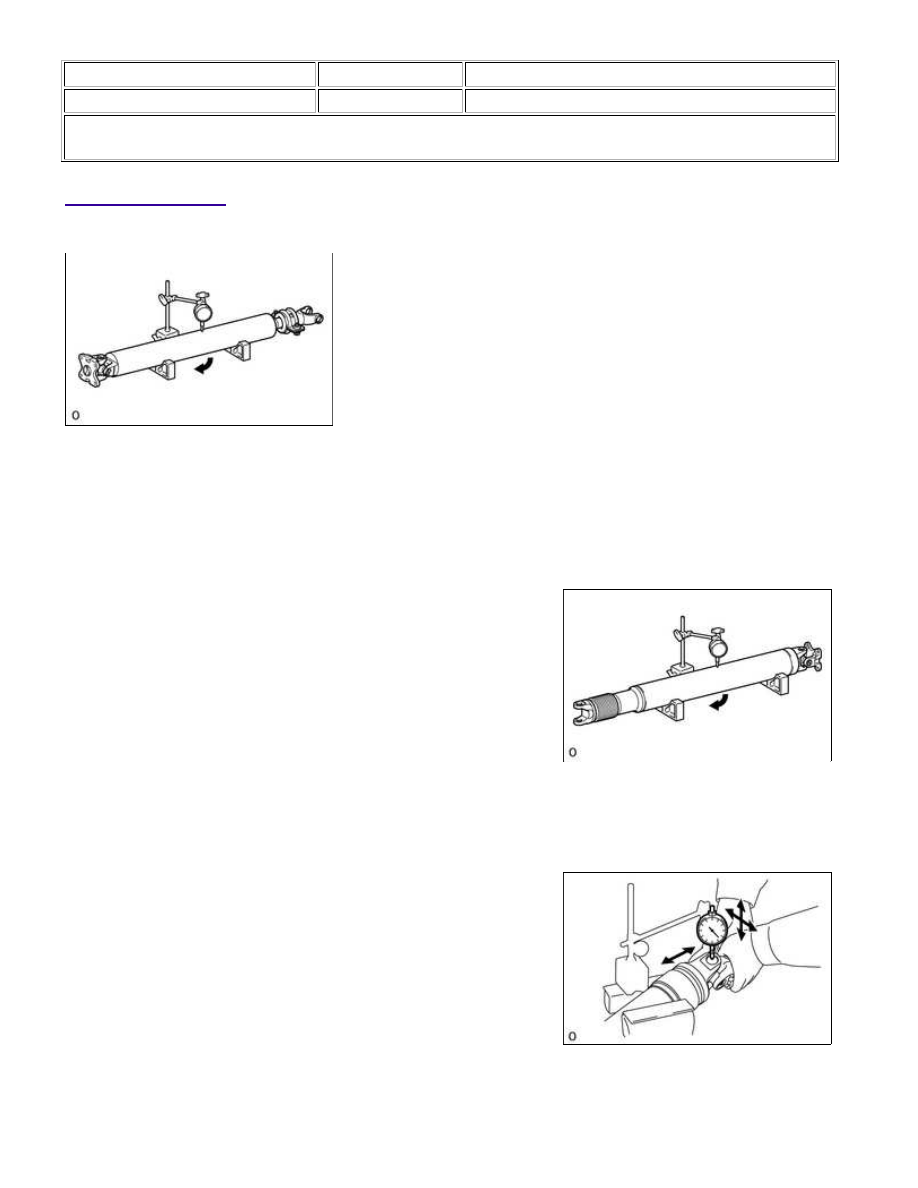

1. INSPECT PROPELLER SHAFT WITH CENTER BEARING ASSEMBLY

(a) Using a dial indicator, measure the intermediate shaft runout.

Maximum runout:

0.61 mm (0.0240 in.)

If the intermediate shaft runout is more than the maximum, replace the propeller shaft with center

bearing assembly.

(b) Using a dial indicator, measure the propeller shaft runout.

Maximum runout:

1.02 mm (0.0402 in.)

If the propeller shaft runout is more than the maximum,

replace the propeller shaft with center bearing assembly.

2. INSPECT REAR PROPELLER SHAFT UNIVERSAL JOINT

SPIDER BEARING

(a) Mount the propeller shaft in a vise.

NOTICE:

Be careful not to grip the propeller shaft tube too tightly in a vise

as this will cause deformation.

(b) Inspect the spider bearing for wear or damage.

(c) Using a dial indicator, measure the spider bearing axial play by

0.05 mm (0.00197 in.)

If the spider bearing axial play is more than the maximum,
