Toyota Tundra (2015 year). Manual - part 866

Last Modified: 9-16-2014

6.6 T

Doc ID: RM00000290D01BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PROPELLER SHAFT: PROPELLER SHAFT SYSTEM: PROBLEM SYMPTOMS TABLE; 2015 MY Tundra [08/2014

-        ]

PROBLEM SYMPTOMS TABLE

HINT:

Propeller Shaft (for 2WD)

SYMPTOM

SUSPECTED AREA

SEE PAGE

Noise

Center support bearing (worn)

Sleeve yoke spline (worn)

-

Spider bearing (worn or stuck)

Vibration

Sleeve yoke spline (stuck)

-

Propeller shaft (runout)

Propeller shaft (imbalance)

Propeller Shaft (for 4WD)

SYMPTOM

SUSPECTED AREA

SEE PAGE

Noise

Center support bearing (worn)

Sleeve yoke spline (worn)

-

Spider bearing (worn or stuck)

Sleeve yoke spline (stuck)

-

Vibration

Propeller shaft (runout)

Propeller shaft (imbalance)

Front Propeller Shaft

SYMPTOM

SUSPECTED AREA

SEE PAGE

Noise

Spider bearing (worn or stuck)

Vibration

Propeller shaft (runout)

Propeller shaft (imbalance)

PROPELLER SHAFT: PROPELLER SHAFT SYSTEM: PROBLEM ...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000030J1014X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WF1AM TRANSFER: 4WD CONTROL ECU: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

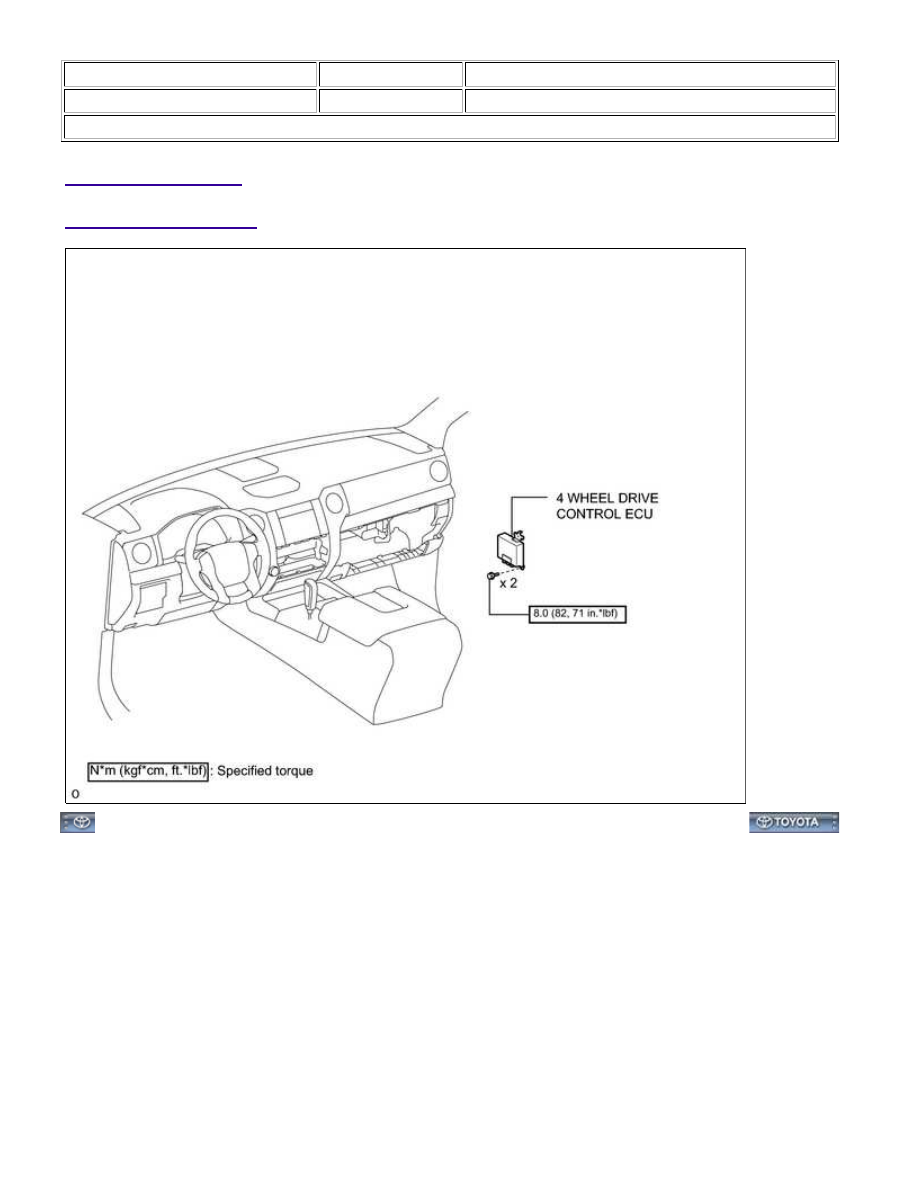

ILLUSTRATION

WF1AM TRANSFER: 4WD CONTROL ECU: COMPONENTS; 2015...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000030J2018X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WF1AM TRANSFER: 4WD CONTROL ECU: REMOVAL; 2015 MY Tundra [08/2014 -        ]

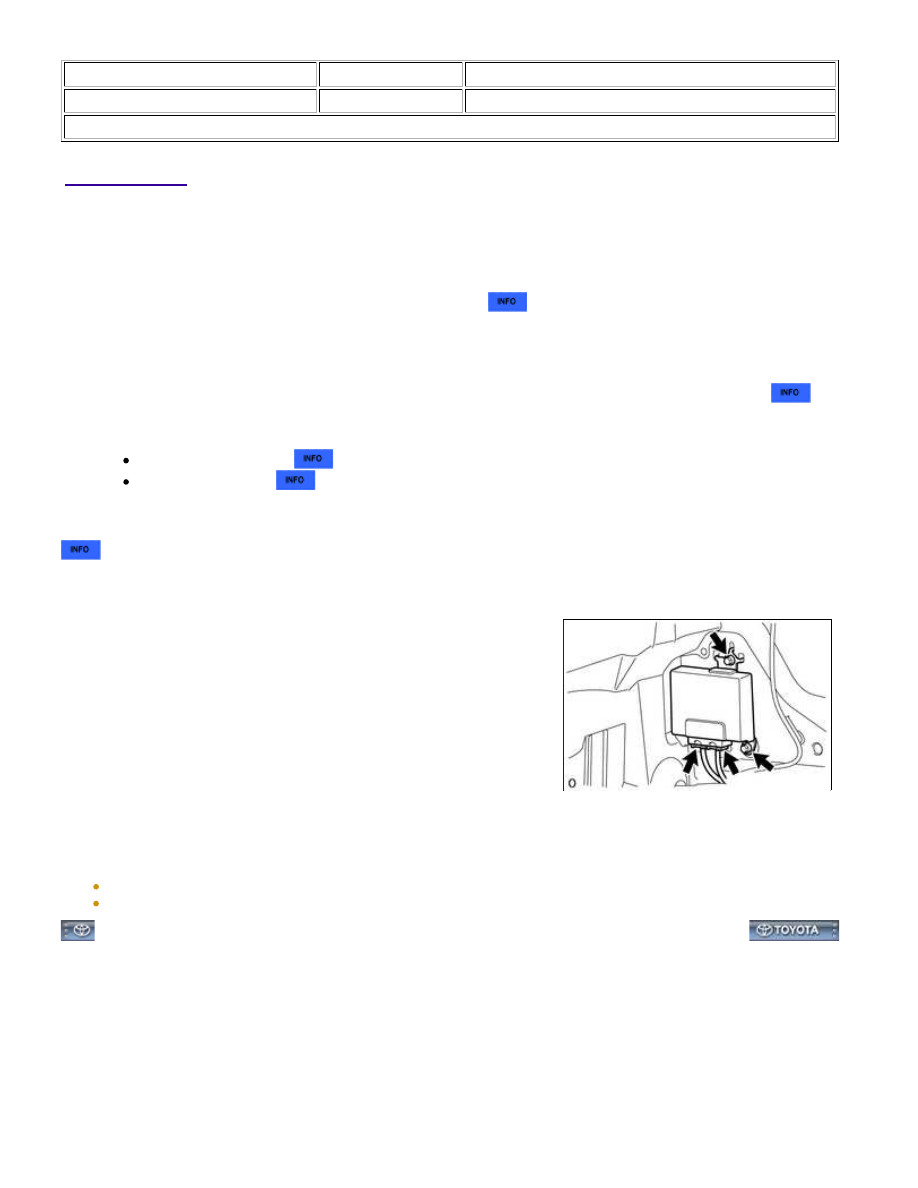

REMOVAL

1. PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

negative (-) battery terminal. Therefore, make sure to read the disconnecting the cable from the negative
(-) battery terminal notice before proceeding with work



.

2. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected



.

3. REMOVE LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY RH

for Column Shift Type:

for Floor Shift Type:

4. REMOVE CLEARANCE WARNING ECU WITH BRACKET

5. REMOVE 4 WHEEL DRIVE CONTROL ECU

(a) Disconnect the 2 connectors.

(b) Remove the 2 bolts and 4 wheel drive control ECU.

NOTICE:

Be careful not to drop the 4 wheel drive control ECU.
Do not subject the 4 wheel drive control ECU to strong shocks.

WF1AM TRANSFER: 4WD CONTROL ECU: REMOVAL; 2015 MY ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000030J0018X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WF1AM TRANSFER: 4WD CONTROL ECU: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

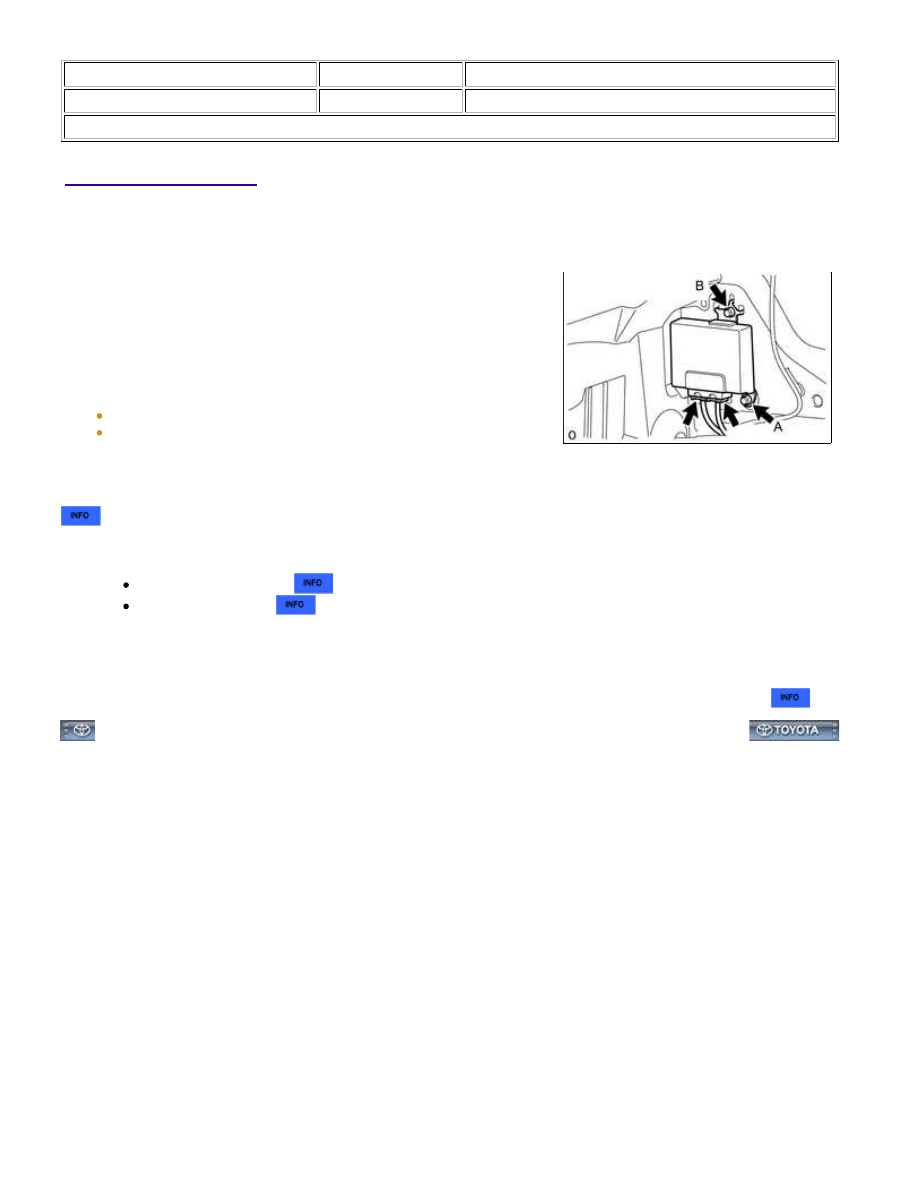

INSTALLATION

1. INSTALL 4 WHEEL DRIVE CONTROL ECU

(a) Connect the 2 connectors.

(b) Install the 4 wheel drive control ECU with the 2 bolts, and then

tighten them in the order shown in the illustration.

Torque:

8.0 N·m {82 kgf·cm, 71in·lbf}

NOTICE:

Be careful not to drop the 4 wheel drive control ECU.
Do not subject the 4 wheel drive control ECU to strong shocks.

2. INSTALL CLEARANCE WARNING ECU WITH BRACKET

3. INSTALL LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY RH

for Column Shift Type:

for Floor Shift Type:

4. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected



.

WF1AM TRANSFER: 4WD CONTROL ECU: INSTALLATION; 201...
