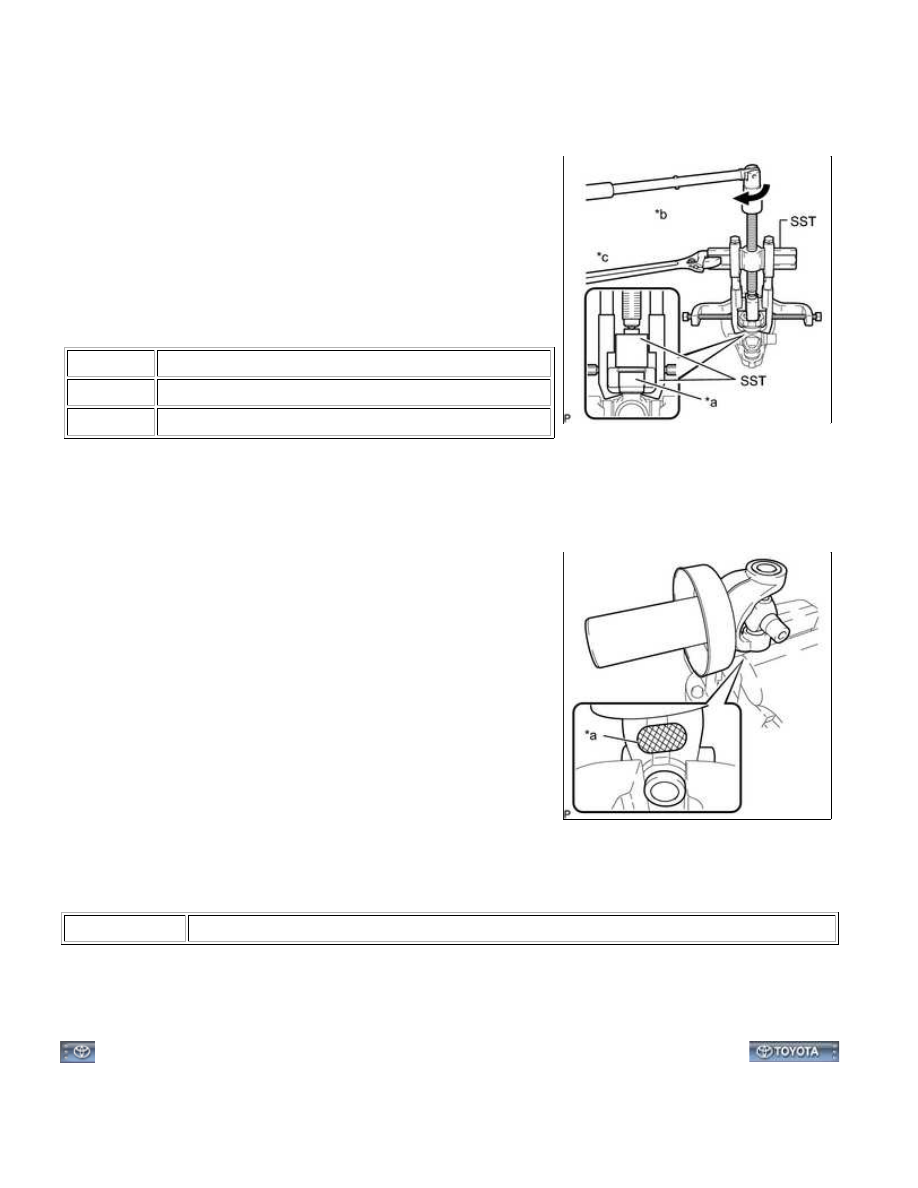

(i) Using SST, pull out the universal joint spider bearing from the

sleeve yoke.

SST: 09331-60010

SST: 09950-40011

09951-04010

09952-04010

09953-04020

09954-04010

09957-04010

09958-04011

SST: 09955-04100

Text in Illustration

*a

Spider Bearing

*b

Turn

*c

Hold

NOTICE:

Pull out the spider bearing until the SST claws contact the sleeve

yoke.

(j) Clamp the protruding universal joint spider bearing in a vise.

(k) Using a brass bar and hammer, tap the sleeve yoke to remove the universal joint spider bearing.

Text in Illustration

*a

Hammering Point

HINT:

Use the same removal procedure for the universal joint spider bearing on the opposite side.

(l) Remove the spider from the sleeve yoke.

PROPELLER SHAFT: PROPELLER SHAFT ASSEMBLY (for 2WD):...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM00000290G00VX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PROPELLER SHAFT: PROPELLER SHAFT ASSEMBLY (for 2WD): INSPECTION; 2015 MY Tundra [08/2014 -

       ]

INSPECTION

1. INSPECT PROPELLER SHAFT WITH CENTER BEARING ASSEMBLY

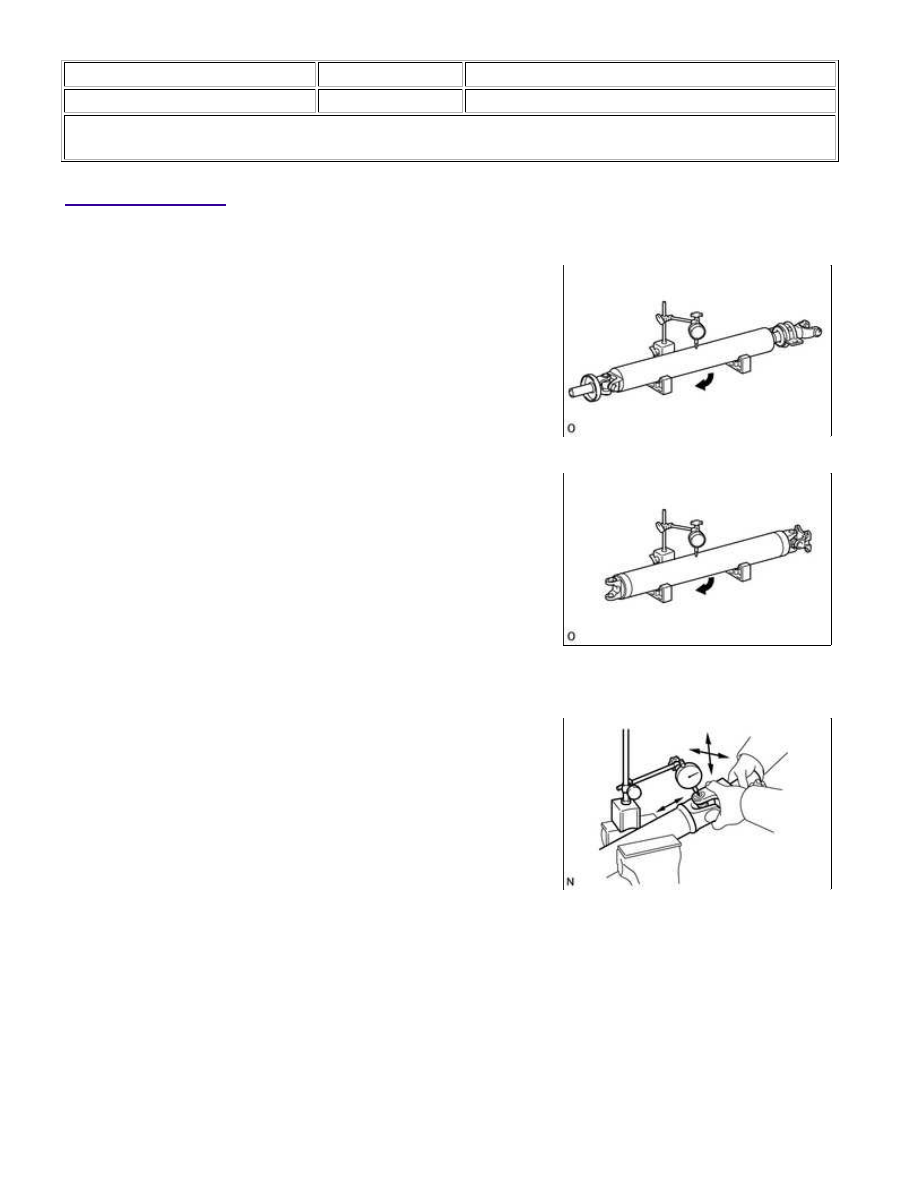

(a) Using a dial indicator, measure the intermediate shaft runout.

Maximum runout:

0.61 mm (0.0240 in.)

If the intermediate shaft runout is more than the maximum,

replace the propeller shaft with center bearing assembly.

(b) Using a dial indicator, measure the propeller shaft runout.

Maximum runout:

1.02 mm (0.0402 in.)

If the propeller shaft runout is more than the maximum, replace

the propeller shaft with center bearing assembly.

2. INSPECT PROPELLER SHAFT UNIVERSAL JOINT SPIDER BEARING

(a) Mount the propeller shaft in a vise.

NOTICE:

Be careful not to grip the propeller shaft tube too tightly in a vise

as this will cause deformation.

(b) Inspect the spider bearing for wear or damage.

Maximum bearing axial play:

0.05 mm (0.00197 in.)

If the spider bearing axial play is more than the maximum, replace the spider bearing.

3. INSPECT NO. 1 CENTER SUPPORT BEARING ASSEMBLY

PROPELLER SHAFT: PROPELLER SHAFT ASSEMBLY (for 2WD):...

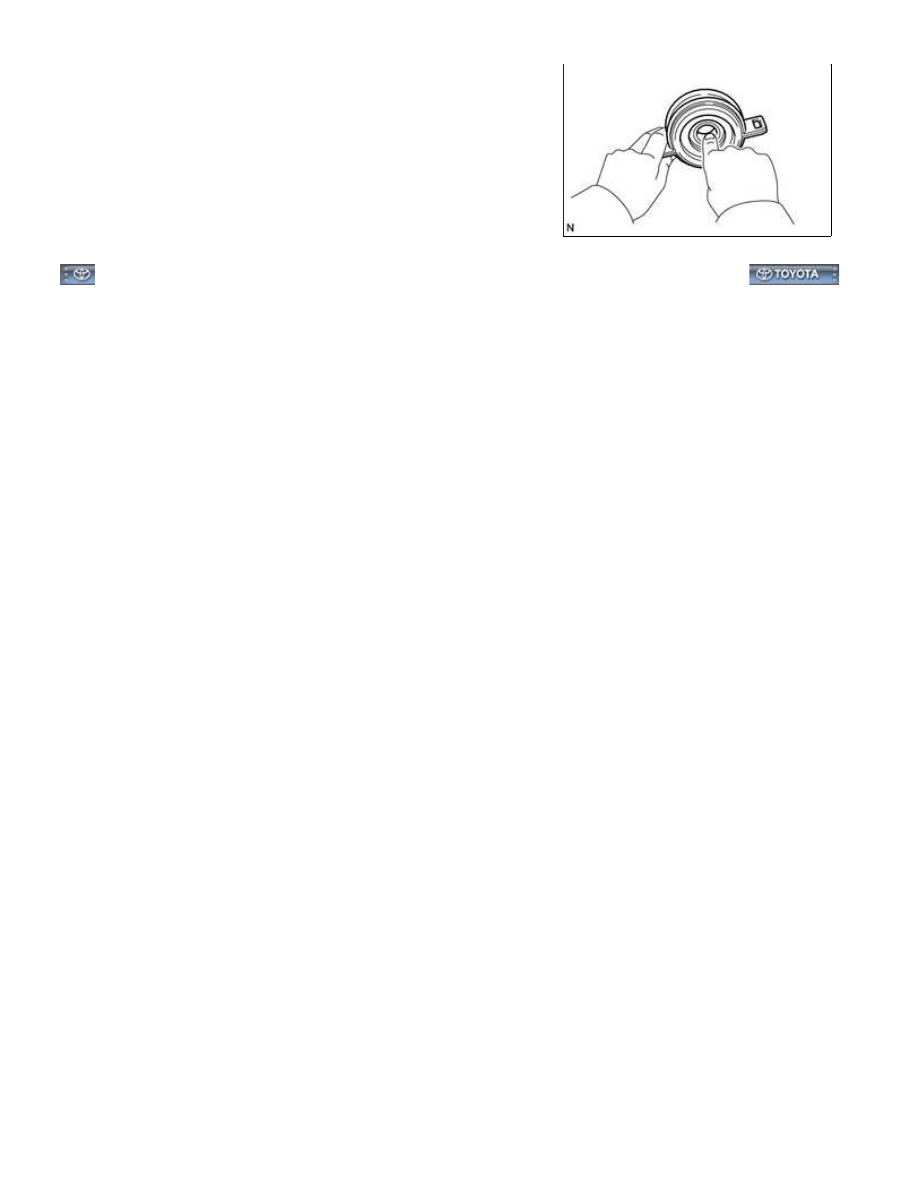

(a) Check that the bearing turns freely.

If the bearing is damaged, worn, or does not turn freely, replace

it.

PROPELLER SHAFT: PROPELLER SHAFT ASSEMBLY (for 2WD):...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002HBM00UX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PROPELLER SHAFT: PROPELLER SHAFT ASSEMBLY (for 2WD): REASSEMBLY; 2015 MY Tundra [08/2014 -

       ]

REASSEMBLY

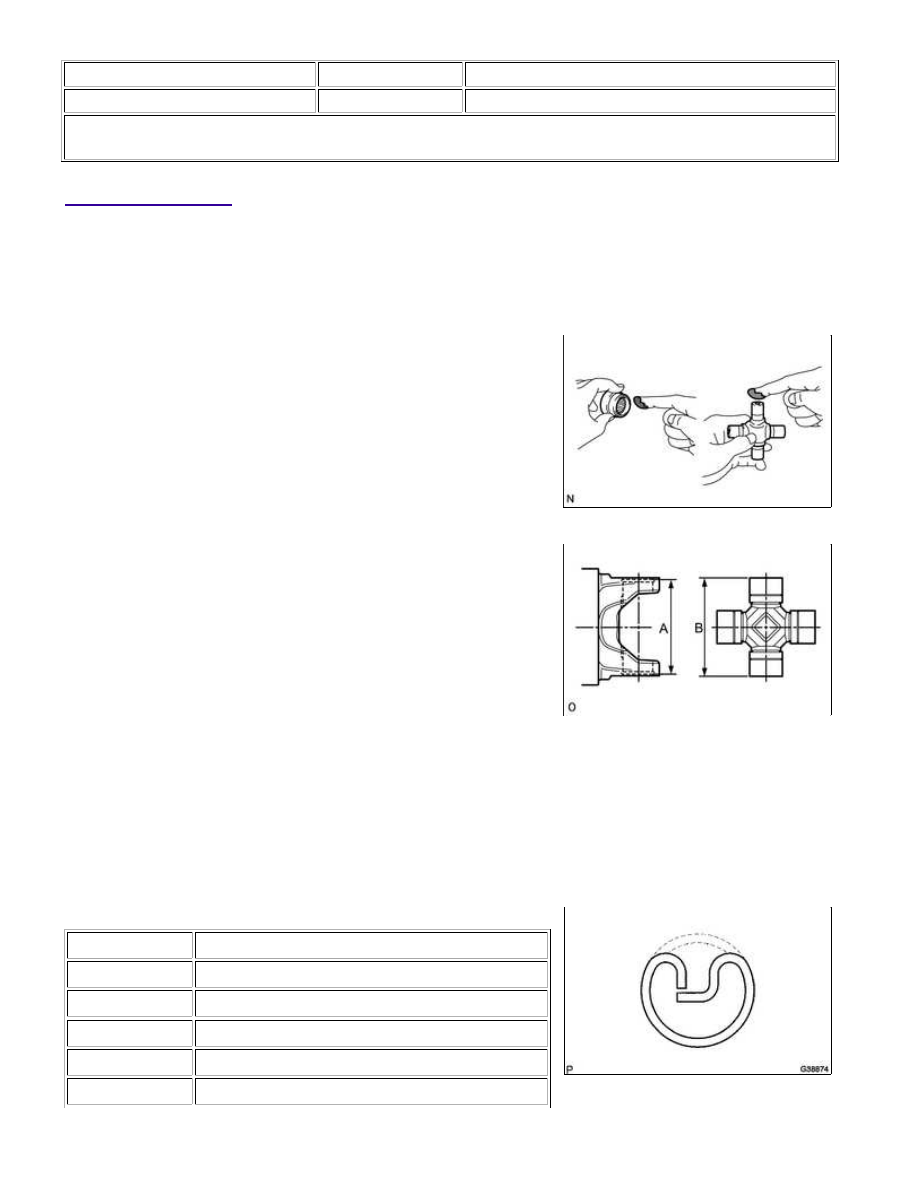

1. INSTALL PROPELLER SHAFT UNIVERSAL JOINT SPIDER BEARING

HINT:

Use the same installation procedure for both the sleeve yoke side and flange yoke side universal joint

spider bearings.

(a) Apply MP grease to a new spider and 4 new bearings.

NOTICE:

Be careful not to apply too much grease.

(b) Measure dimension A between the snap ring grooves.

NOTICE:

When measuring dimension B, fix the spider and spider bearings in a vise and hold them firmly together.

(d) Select snap rings to make dimensions A and B the same.

Snap Ring Type for Steel Yoke:

COLOR

THICKNESS

Purple

1.46 mm (0.0574 in.)

Black

1.49 mm (0.0586 in.)

Copper

1.51 mm (0.0594 in.)

White

1.56 mm (0.0614 in.)

Yellow

1.59 mm (0.0625 in.)

PROPELLER SHAFT: PROPELLER SHAFT ASSEMBLY (for 2WD):...
