Toyota Tundra (2015 year). Manual - part 854

COLOR

THICKNESS

Blue

1.64 mm (0.0646 in.)

Snap Ring Type for Aluminum Yoke:

COLOR

THICKNESS

Black

1.52 mm (0.0598 in.)

Black

1.54 mm (0.0606 in.)

Black

1.57 mm (0.0618 in.)

Black

1.62 mm (0.0638 in.)

NOTICE:

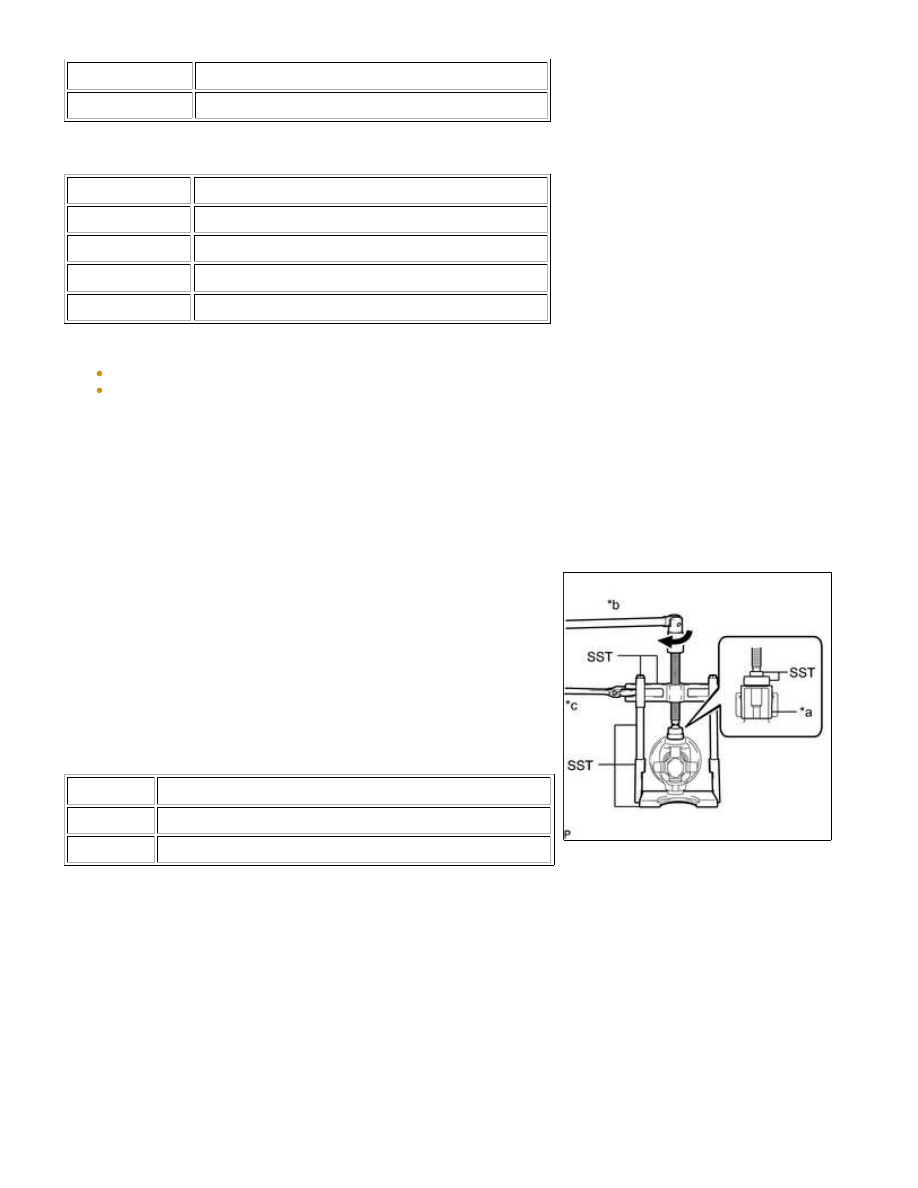

(f) Using SST, press the universal joint spider bearing into the

universal joint sleeve yoke until the groove can be seen.

SST: 09336-16010

SST: 09950-40011

09951-04020

09952-04010

09953-04020

09954-04020

09955-04051

09957-04010

SST: 09950-60010

09951-00290

Text in Illustration

*a

Spider Bearing

*b

Turn

*c

Hold

NOTICE:

Confirm that the universal joint spider moves smoothly while

pressing in the bearing.

PROPELLER SHAFT: PROPELLER SHAFT ASSEMBLY (for 2WD):...

(g) Using needle-nose pliers, install the previously selected snap

Use the same installation procedure for the universal joint spider

bearing on the opposite side.

(h) Temporarily install the spider and 2 universal joint spider bearings into the shaft yoke.

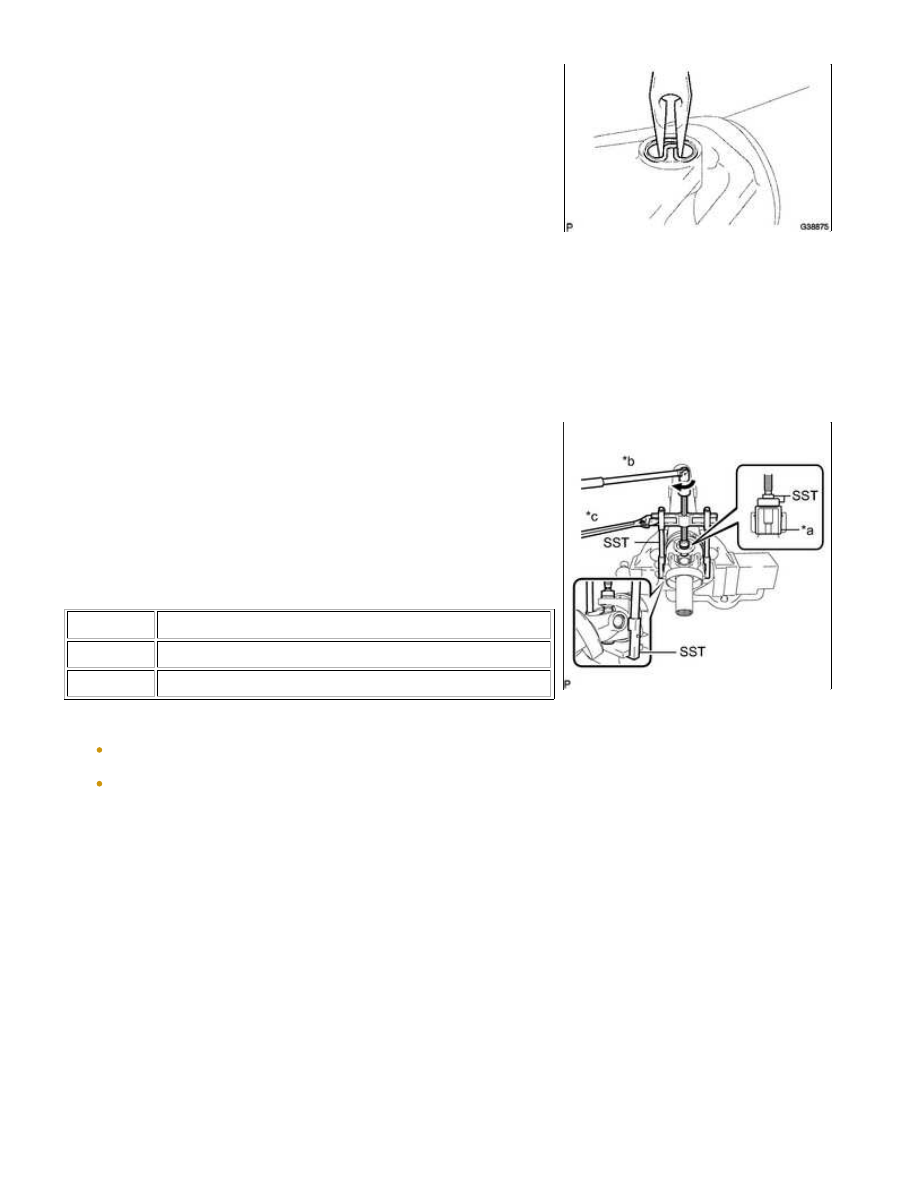

(i) Using SST, press the universal joint spider bearing into the shaft

yoke until the groove can be seen.

SST: 09336-16010

SST: 09950-40011

09951-04020

09952-04010

09953-04020

09954-04020

09955-04051

09957-04010

SST: 09950-60010

09951-00290

Text in Illustration

*a

Spider Bearing

*b

Turn

*c

Hold

NOTICE:

Position SST (09336-16010) so that the cutout faces the shaft
tube.
Confirm that the universal joint spider moves smoothly while
pressing in the bearing.

(j) Using needle-nose pliers, install the previously selected snap ring into the groove on the shaft yoke.

HINT:

Use the same installation procedure for the universal joint spider bearing on the opposite side.

2. INSTALL NO. 1 CENTER SUPPORT BEARING ASSEMBLY

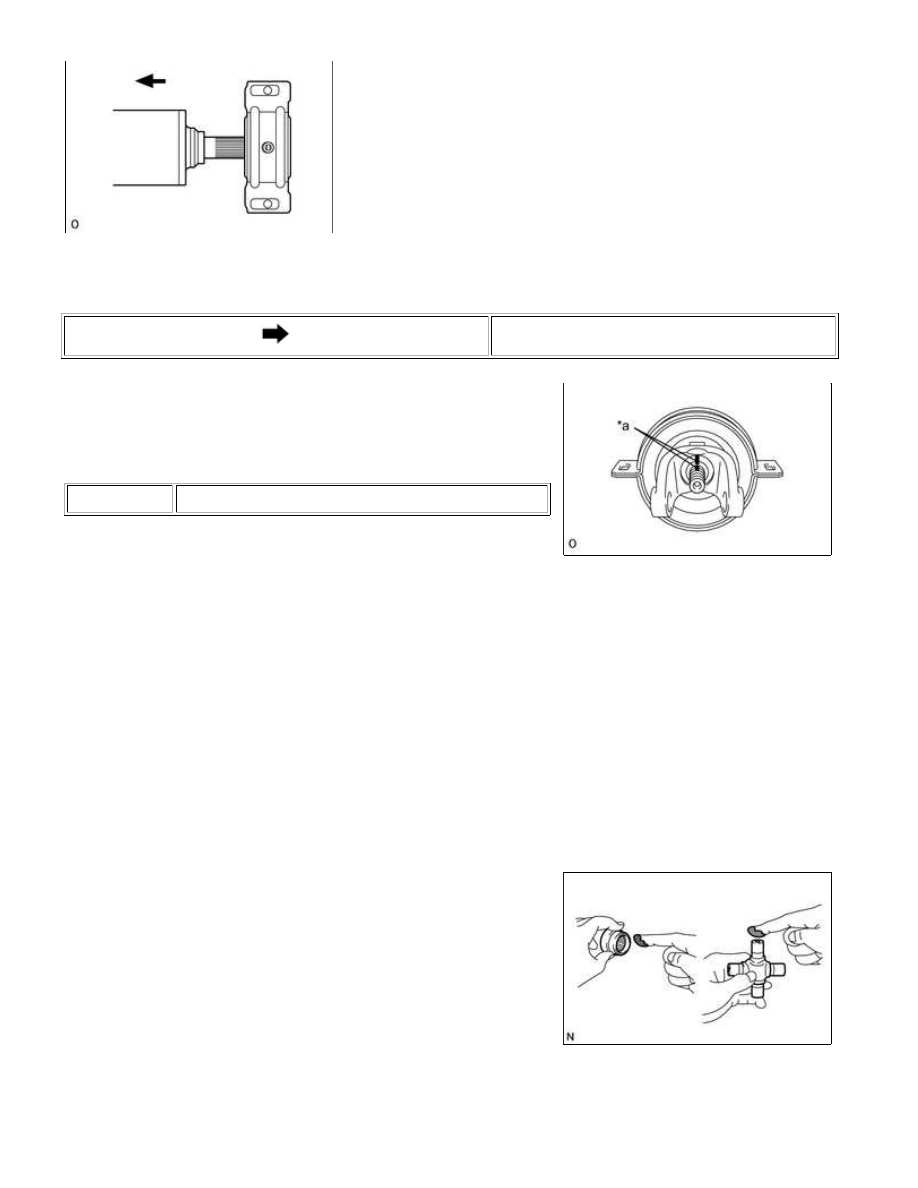

(b) Install the center support bearing to the intermediate shaft.

Text in Illustration

Front

(c) Align the matchmarks on the joint yoke and intermediate shaft.

Text in Illustration

*a

Matchmark

(d) Install the washer.

(e) Clamp the yoke in a vise, and press the bearing into position by installing a new lock nut.

Torque:

128 N·m {1300 kgf·cm, 94ft·lbf}

(f) Loosen the lock nut.

(g) Tighten the lock nut again.

Torque:

128 N·m {1300 kgf·cm, 94ft·lbf}

(h) Using a chisel and hammer, stake the lock nut.

3. INSTALL PROPELLER SHAFT UNIVERSAL JOINT SPIDER BEARING

(a) Apply MP grease to a new spider and 4 new bearings.

NOTICE:

Be careful not to apply too much grease.

PROPELLER SHAFT: PROPELLER SHAFT ASSEMBLY (for 2WD):...

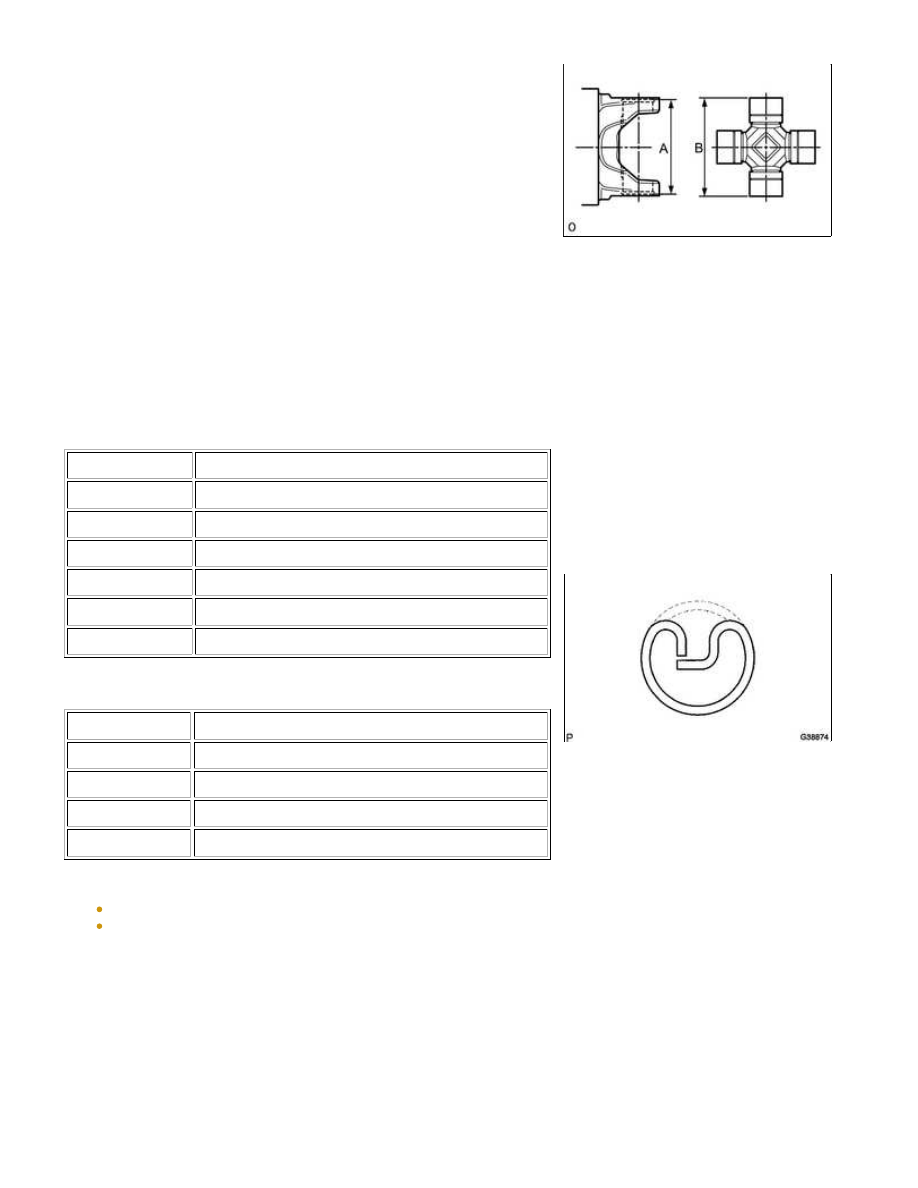

(b) Measure dimension A between the snap ring grooves.

NOTICE:

When measuring dimension B, fix the spider and spider bearings in a vise and hold them firmly together.

(d) Select snap rings to make dimensions A and B the same.

Snap Ring Type for Steel Yoke:

COLOR

THICKNESS

Purple

1.46 mm (0.0574 in.)

Black

1.49 mm (0.0586 in.)

Copper

1.51 mm (0.0594 in.)

White

1.56 mm (0.0614 in.)

Yellow

1.59 mm (0.0625 in.)

Blue

1.64 mm (0.0646 in.)

Snap Ring Type for Aluminum Yoke:

COLOR

THICKNESS

Black

1.52 mm (0.0598 in.)

Black

1.54 mm (0.0606 in.)

Black

1.57 mm (0.0618 in.)

Black

1.62 mm (0.0638 in.)

NOTICE:

yoke.

PROPELLER SHAFT: PROPELLER SHAFT ASSEMBLY (for 2WD):...
