PROPELLER SHAFT: PROPELLER SHAFT ASSEMBLY (for 2WD):...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM00000290I00VX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PROPELLER SHAFT: PROPELLER SHAFT ASSEMBLY (for 2WD): REMOVAL; 2015 MY Tundra [08/2014 -

       ]

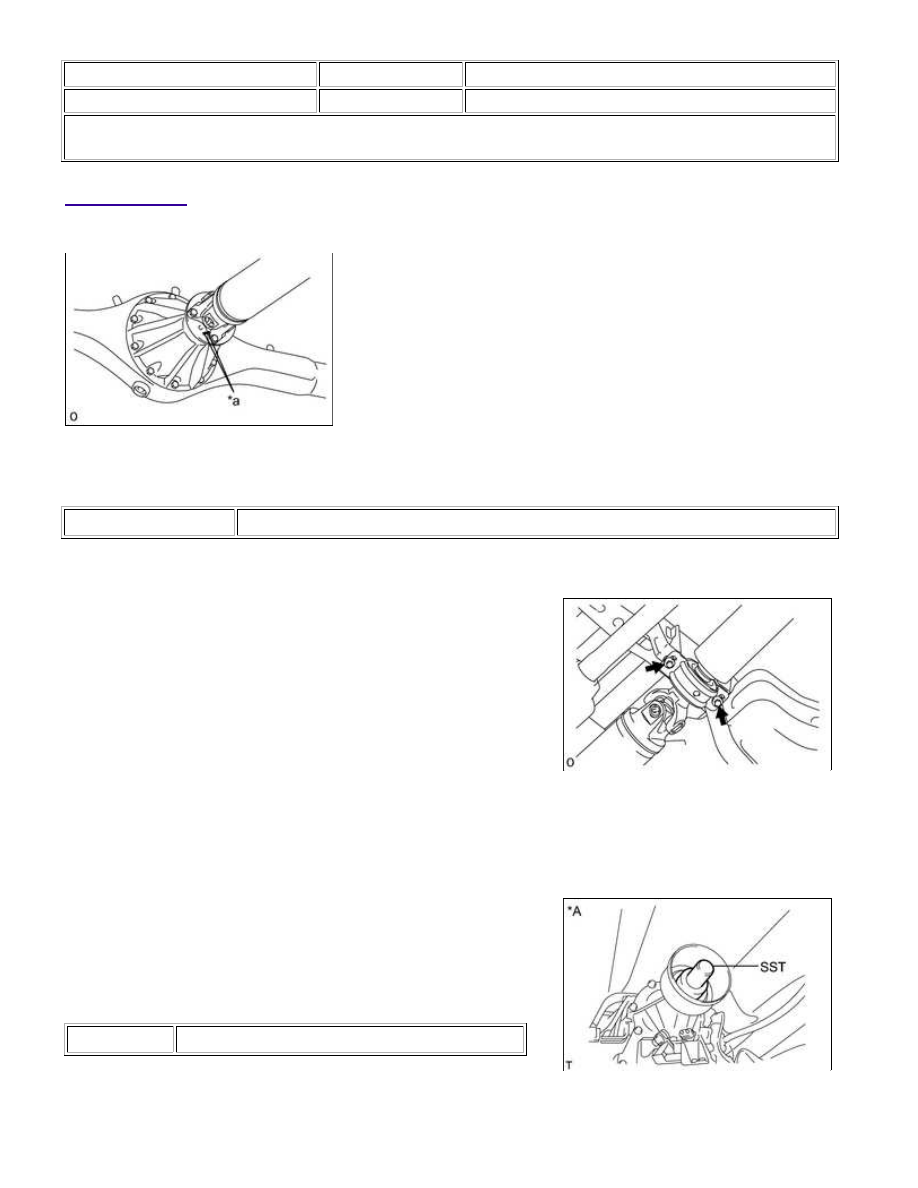

REMOVAL

1. REMOVE PROPELLER WITH CENTER BEARING SHAFT ASSEMBLY

(a) Place matchmarks on the propeller shaft flange and differential flange.

Text in Illustration

*a

Matchmark

(b) Remove the 4 bolts and 4 nuts. Then disconnect the propeller shaft from the differential side.

(c) w/o Bearing Washer:

Remove the 2 mounting bolts from the crossmember.

(d) w/ Bearing Washer:

Remove the 2 mounting bolts and 2 bearing washers from the crossmember.

(e) Remove the propeller shaft.

(f) for 1UR-FE:

Insert SST into the transmission to prevent oil leakage.

SST: 09325-40010

Text in Illustration

*A

for 1UR-FE

PROPELLER SHAFT: PROPELLER SHAFT ASSEMBLY (for 2WD):...

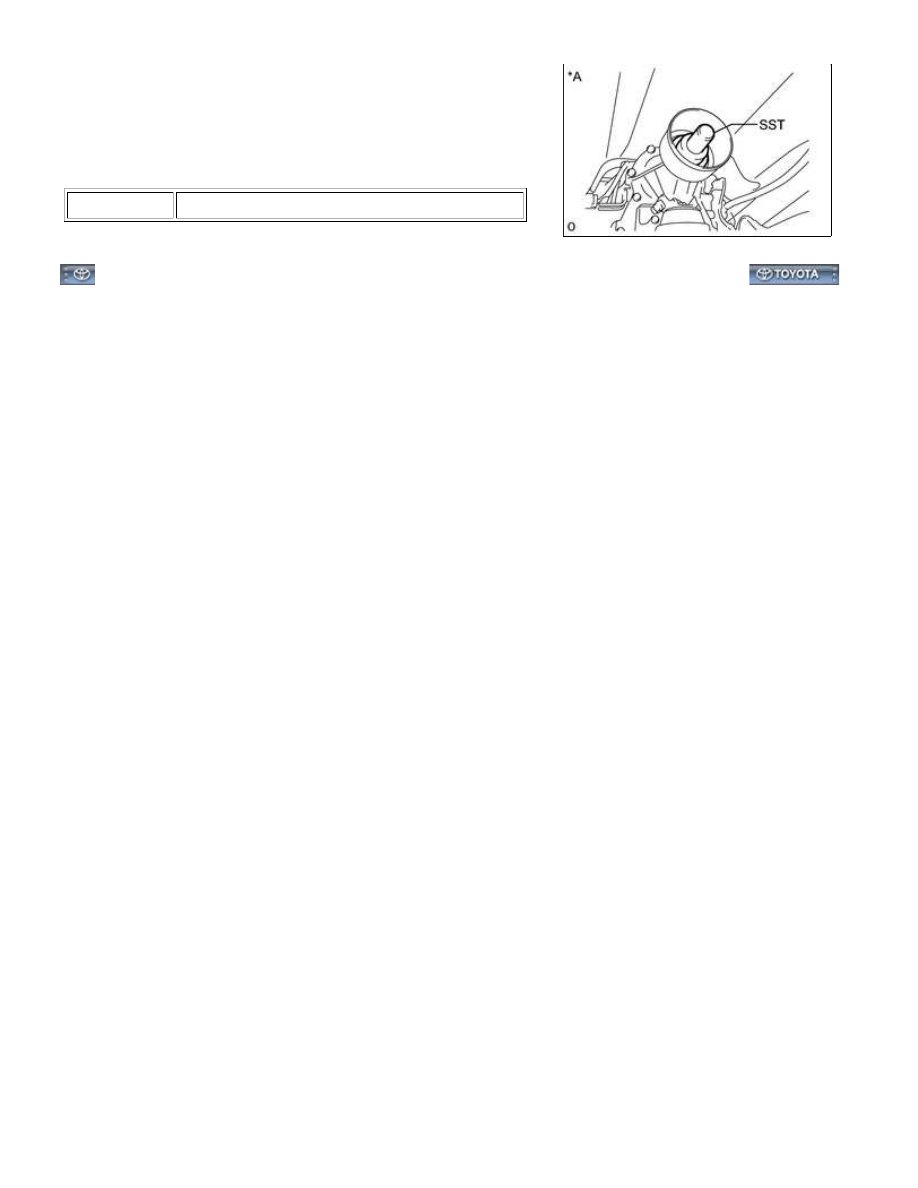

(g) for 3UR-FE:

Insert SST into the transmission to prevent oil leakage.

SST: 09325-60010

Text in Illustration

*A

for 3UR-FE

PROPELLER SHAFT: PROPELLER SHAFT ASSEMBLY (for 2WD):...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM00000290J016X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PROPELLER SHAFT: PROPELLER SHAFT ASSEMBLY (for 2WD): DISASSEMBLY; 2015 MY Tundra [08/2014

-        ]

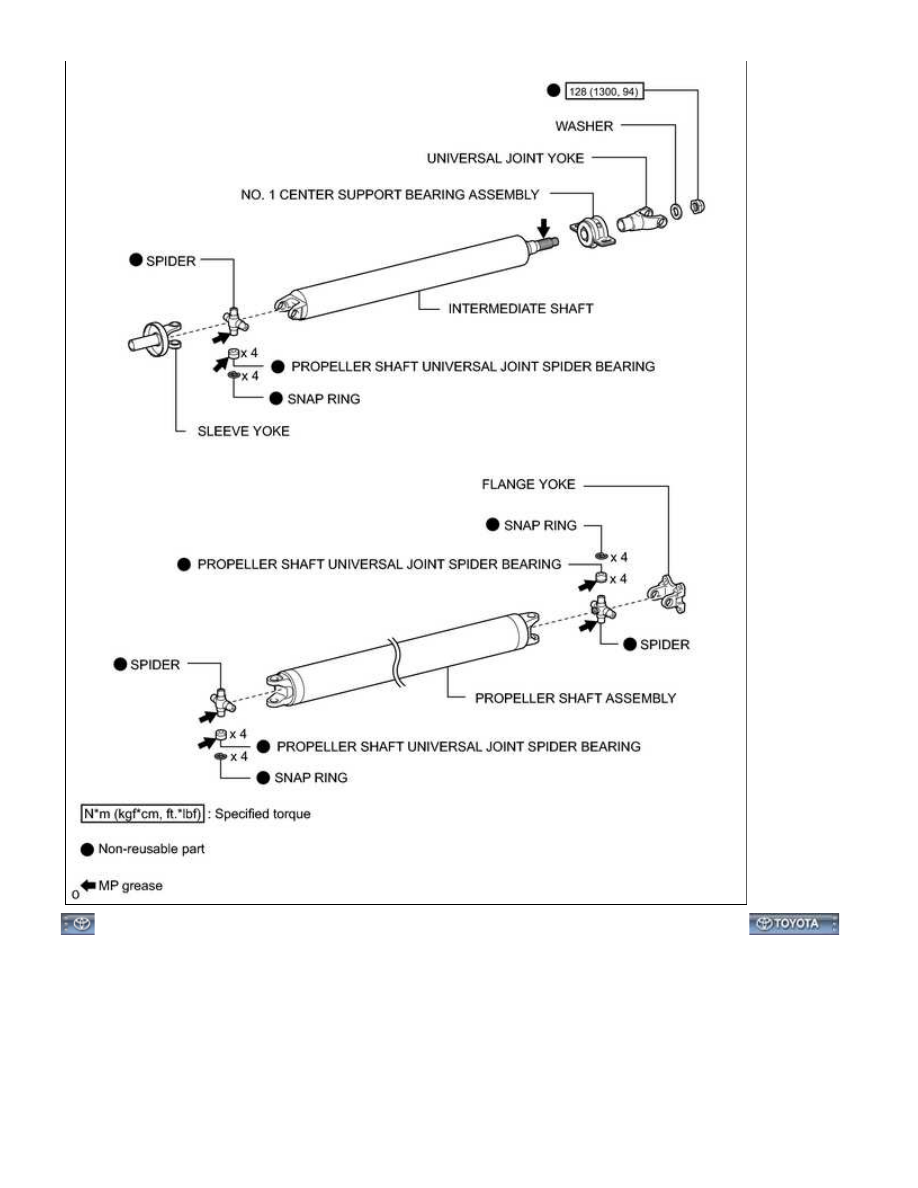

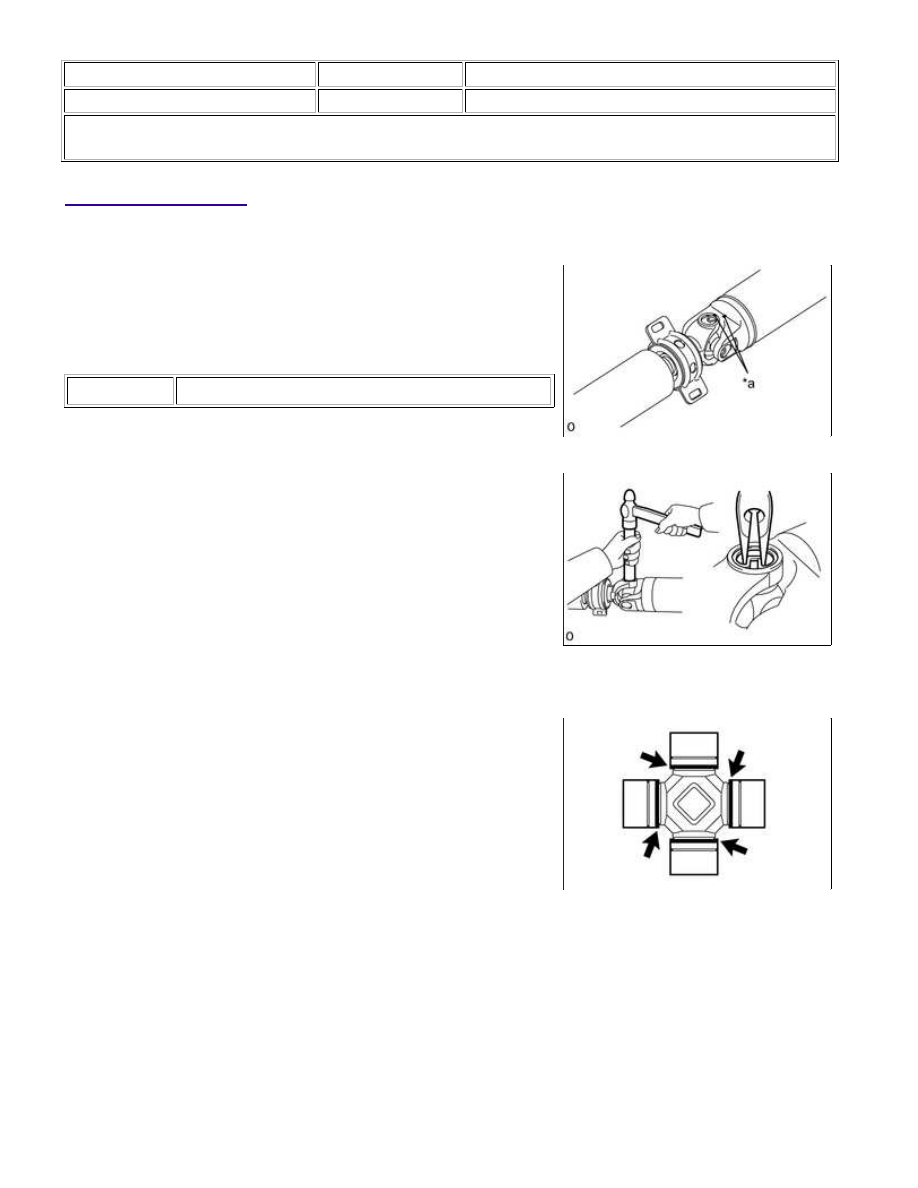

DISASSEMBLY

1. REMOVE PROPELLER SHAFT UNIVERSAL JOINT SPIDER BEARING

(a) Place matchmarks on the propeller shaft yoke and universal

joint yoke.

Text in Illustration

*a

Matchmark

(b) Using a brass bar and hammer, slightly tap in the 4 spider

bearings.

(c) Using needle-nose pliers, remove the 4 snap rings from the grooves.

(e) Clamp the propeller shaft in a vise between aluminum plates.
