Toyota Tundra (2015 year). Manual - part 804

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002B0R01AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: DIFFERENTIAL: DIFFERENTIAL CARRIER OIL SEAL (for 1UR-FE): COMPONENTS; 2015 MY Tundra

[08/2014 -        ]

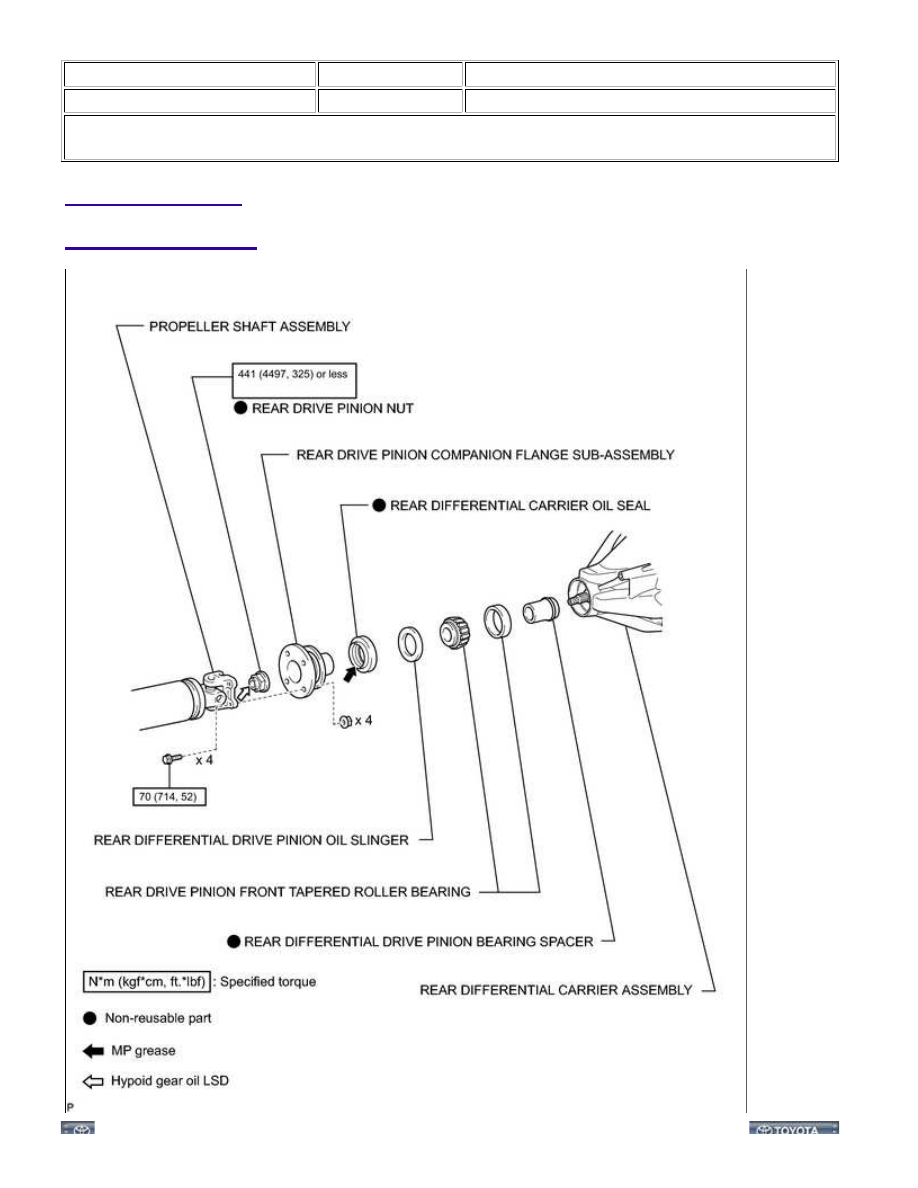

COMPONENTS

ILLUSTRATION

DIFFERENTIAL: DIFFERENTIAL CARRIER OIL SEAL (for 1UR-FE...

DIFFERENTIAL: DIFFERENTIAL CARRIER OIL SEAL (for 1UR-FE...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000016GN01FX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: DIFFERENTIAL: DIFFERENTIAL CARRIER OIL SEAL (for 1UR-FE): REPLACEMENT; 2015 MY Tundra

[08/2014 -        ]

REPLACEMENT

1. DRAIN DIFFERENTIAL OIL

2. REMOVE PROPELLER SHAFT ASSEMBLY

(a) Remove the propeller shaft for 2WD



.

(b) Remove the propeller shaft for 4WD



.

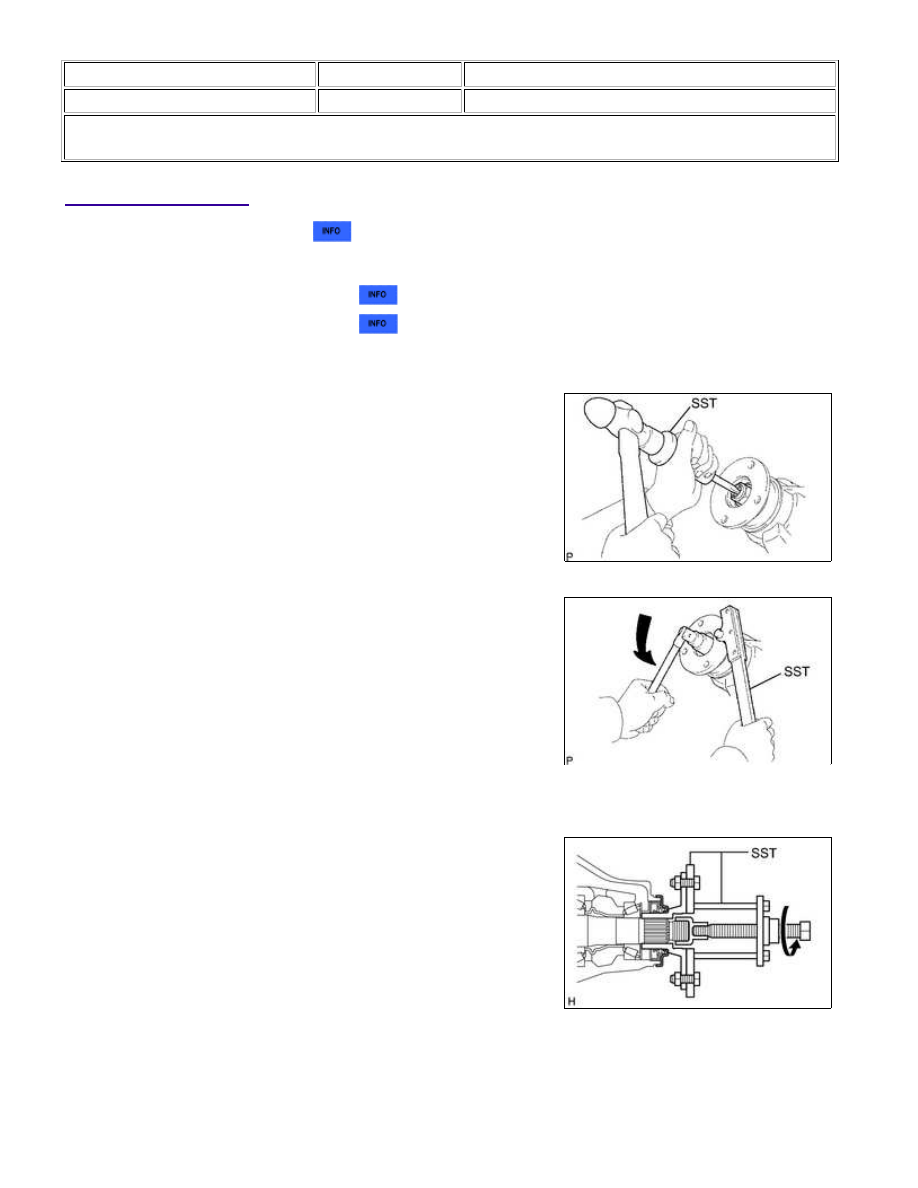

3. REMOVE REAR DRIVE PINION NUT

(b) Using SST to hold the companion flange, remove the nut.

SST: 09330-00021

09330-00030

4. REMOVE REAR DRIVE PINION COMPANION FLANGE SUB-ASSEMBLY

(a) Using SST, remove the companion flange.

SST: 09950-30012

09951-03010

09953-03010

09954-03010

09956-03050

SST: 09955-03050

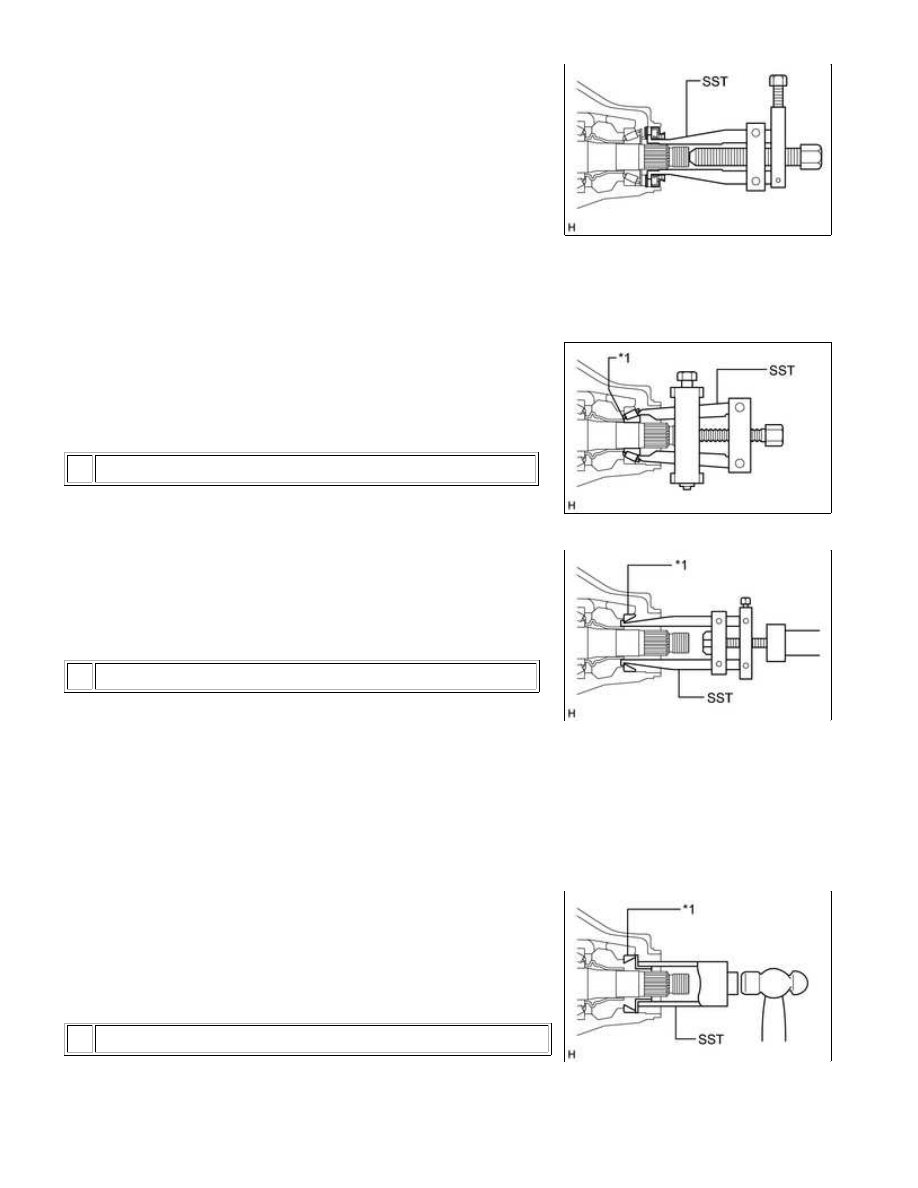

5. REMOVE REAR DIFFERENTIAL CARRIER OIL SEAL

DIFFERENTIAL: DIFFERENTIAL CARRIER OIL SEAL (for 1UR-FE...

(a) Using SST, remove the oil seal.

SST: 09308-10010

6. REMOVE REAR DIFFERENTIAL DRIVE PINION OIL SLINGER

7. REMOVE REAR DRIVE PINION FRONT TAPERED ROLLER BEARING

(a) Using SST, remove the front bearing (inner race).

SST: 09556-22010

Text in Illustration

*1 Rear Drive Pinion Front Tapered Roller Bearing (Inner Race)

(b) Using SST, remove the front bearing (outer race).

SST: 09308-00010

Text in Illustration

*1 Rear Drive Pinion Front Tapered Roller Bearing (Outer Race)

8. REMOVE REAR DIFFERENTIAL DRIVE PINION BEARING SPACER

9. INSTALL REAR DIFFERENTIAL DRIVE PINION BEARING SPACER

(a) Install a new bearing spacer.

10. INSTALL REAR DRIVE PINION FRONT TAPERED ROLLER BEARING

(a) Using SST and a hammer, tap in the front bearing (outer race).

SST: 09316-60011

09316-00011

09316-00021

Text in Illustration

*1 Rear Drive Pinion Front Tapered Roller Bearing (Outer Race)

DIFFERENTIAL: DIFFERENTIAL CARRIER OIL SEAL (for 1UR-FE...
