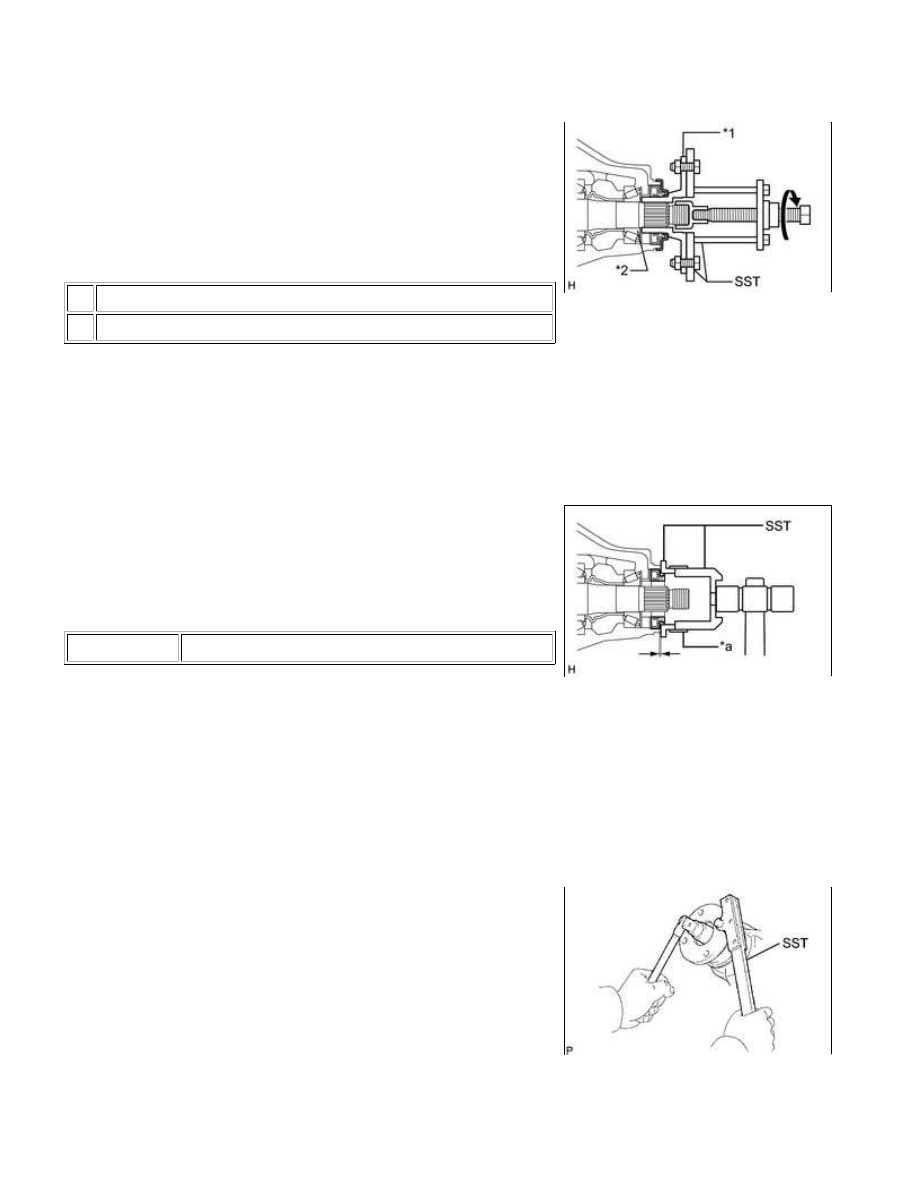

(b) Using SST and the companion flange, install the bearing (inner

race). Then remove the companion flange.

SST: 09950-30012

09951-03010

09953-03010

09954-03010

09956-03050

SST: 09955-03050

Text in Illustration

*1 Rear Drive Pinion Companion Flange Sub-assembly

*2 Rear Drive Pinion Front Tapered Roller Bearing (Inner Race)

11. INSTALL REAR DIFFERENTIAL DRIVE PINION OIL SLINGER

12. INSTALL REAR DIFFERENTIAL CARRIER OIL SEAL

(a) Using SST and a plastic-faced hammer, tap in a new oil seal

until its surface is flush with the differential carrier end.

SST: 09316-12010

SST: 09649-17010

Standard oil seal depth:

0.05 to 0.95 mm (0.0197 to 0.0374 in.)

Text in Illustration

*a

Vinyl Tape

HINT:

Connect 2 SST with vinyl tape.

(a) Place the companion flange on the drive pinion.

SST: 09330-00021

09330-00030

Torque:

441 N·m {4497 kgf·cm, 325ft·lbf} or less

14. INSPECT DIFFERENTIAL DRIVE PINION PRELOAD

DIFFERENTIAL: DIFFERENTIAL CARRIER OIL SEAL (for 1UR-FE...

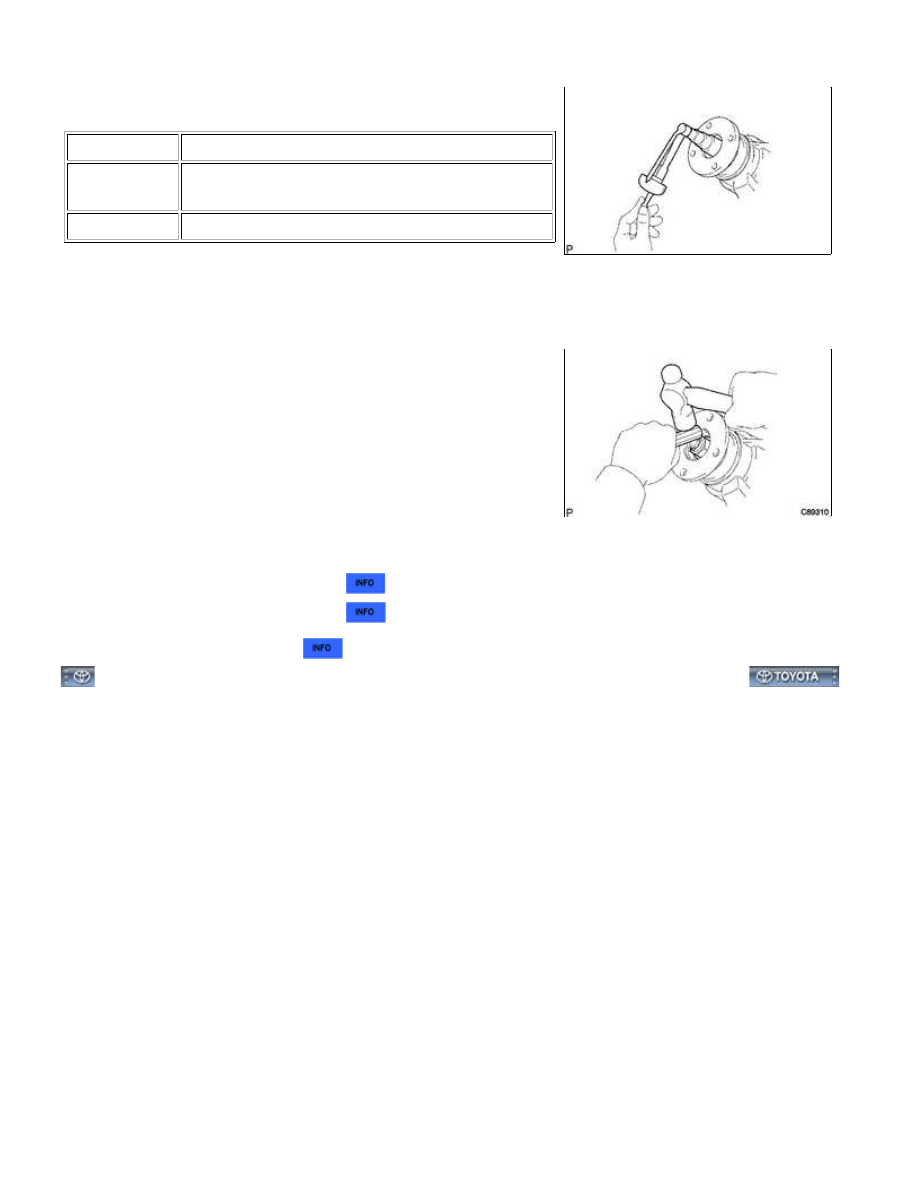

(a) Using a torque wrench, measure the preload.

Standard preload (at starting):

ITEM

SPECIFIED CONDITION

New bearing

1.04 to 1.69 N*m (11 to 17 kgf*cm, 10 to 14

in.*lbf)

Reused bearing

0.85 to 1.37 N*m (9 to 13 kgf*cm, 8 to 12 in.*lbf)

If the result is not as specified, adjust the preload.

15. STAKE REAR DRIVE PINION NUT

(a) Using a chisel and hammer, stake the nut.

16. INSTALL PROPELLER SHAFT ASSEMBLY

(a) Install the propeller shaft for 2WD



.

(b) Install the propeller shaft for 4WD



.

17. ADD DIFFERENTIAL OIL

DIFFERENTIAL: DIFFERENTIAL CARRIER OIL SEAL (for 1UR-FE...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000031JZ00YX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

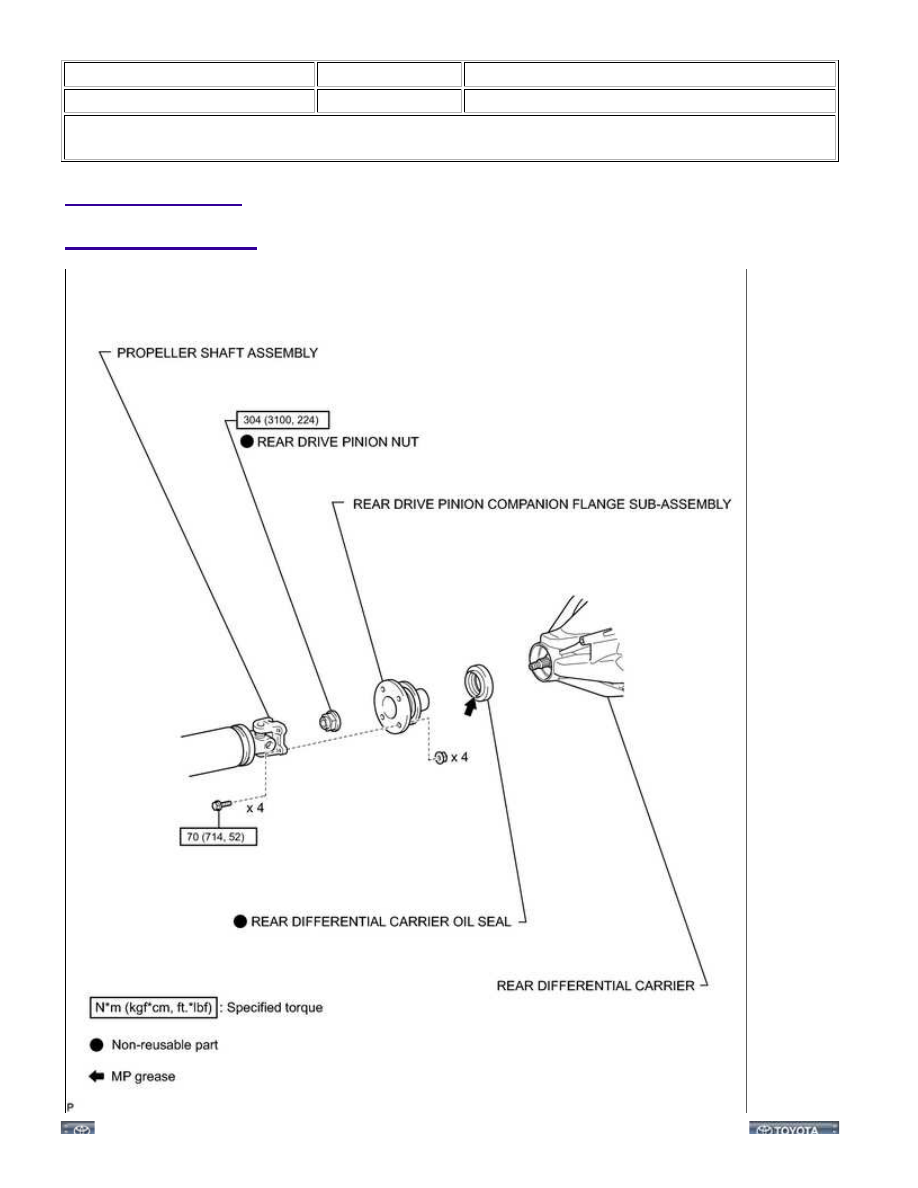

Title: DIFFERENTIAL: DIFFERENTIAL CARRIER OIL SEAL (for 3UR-FE, 3UR-FBE): COMPONENTS; 2015 MY

Tundra [08/2014 -        ]

COMPONENTS

ILLUSTRATION
