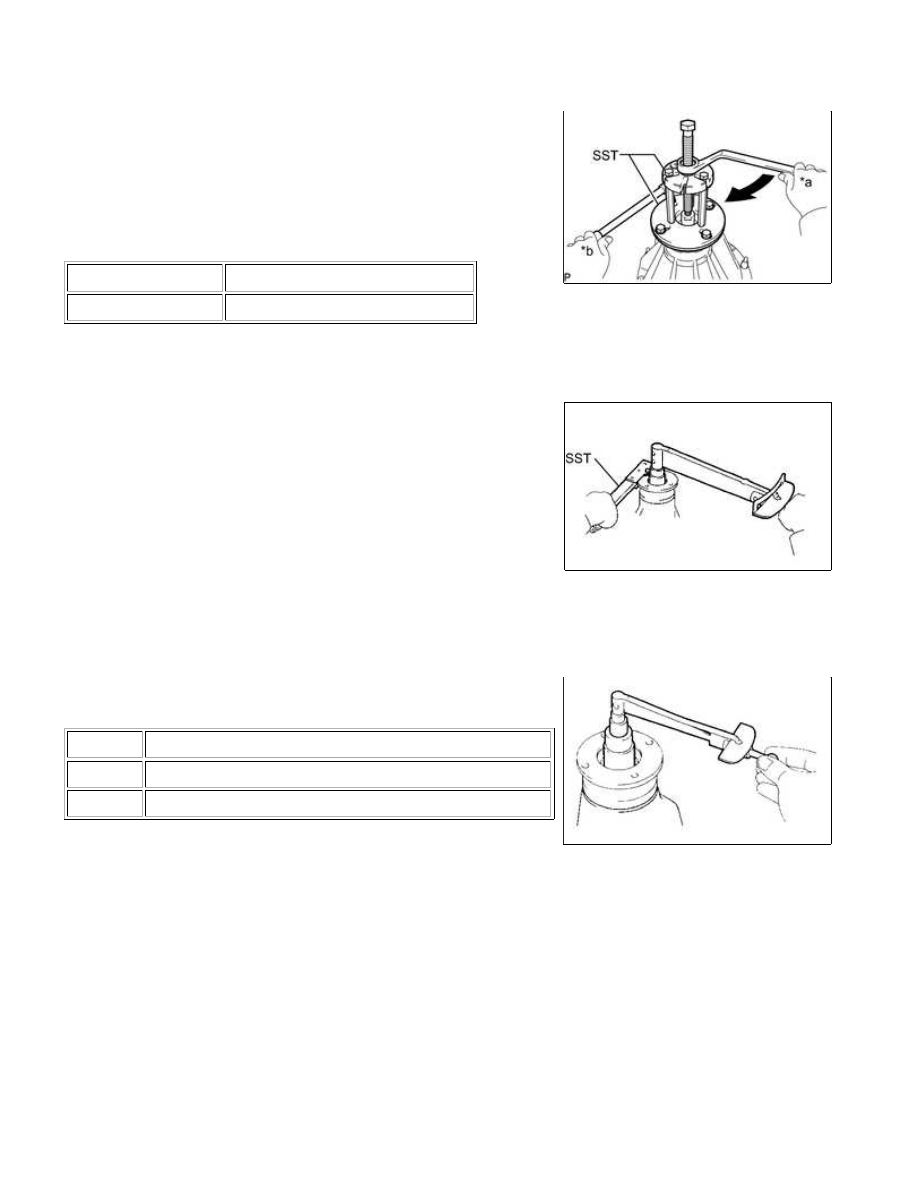

(a) Using SST, install the companion flange.

SST: 09950-30012

09951-03010

09953-03010

09954-03010

09956-03030

SST: 09955-03050

Text in Illustration

*a

Turn

*b

Hold

SST: 09330-00021

09330-00030

Torque:

304 N·m {3100 kgf·cm, 224ft·lbf}

21. INSPECT DIFFERENTIAL DRIVE PINION PRELOAD

Standard preload (at starting):

BEARING

SPECIFIED CONDITION

New

1.80 to 3.17 N*m (19 to 32 kgf*cm, 16 to 28 in.*lbf)

Reused

1.62 to 2.25 N*m (17 to 22 kgf*cm, 15 to 19 in.*lbf)

If the preload is not within the specification, refer to the tables in

the "INSPECT DIFFERENTIAL DRIVE PINION PRELOAD (with

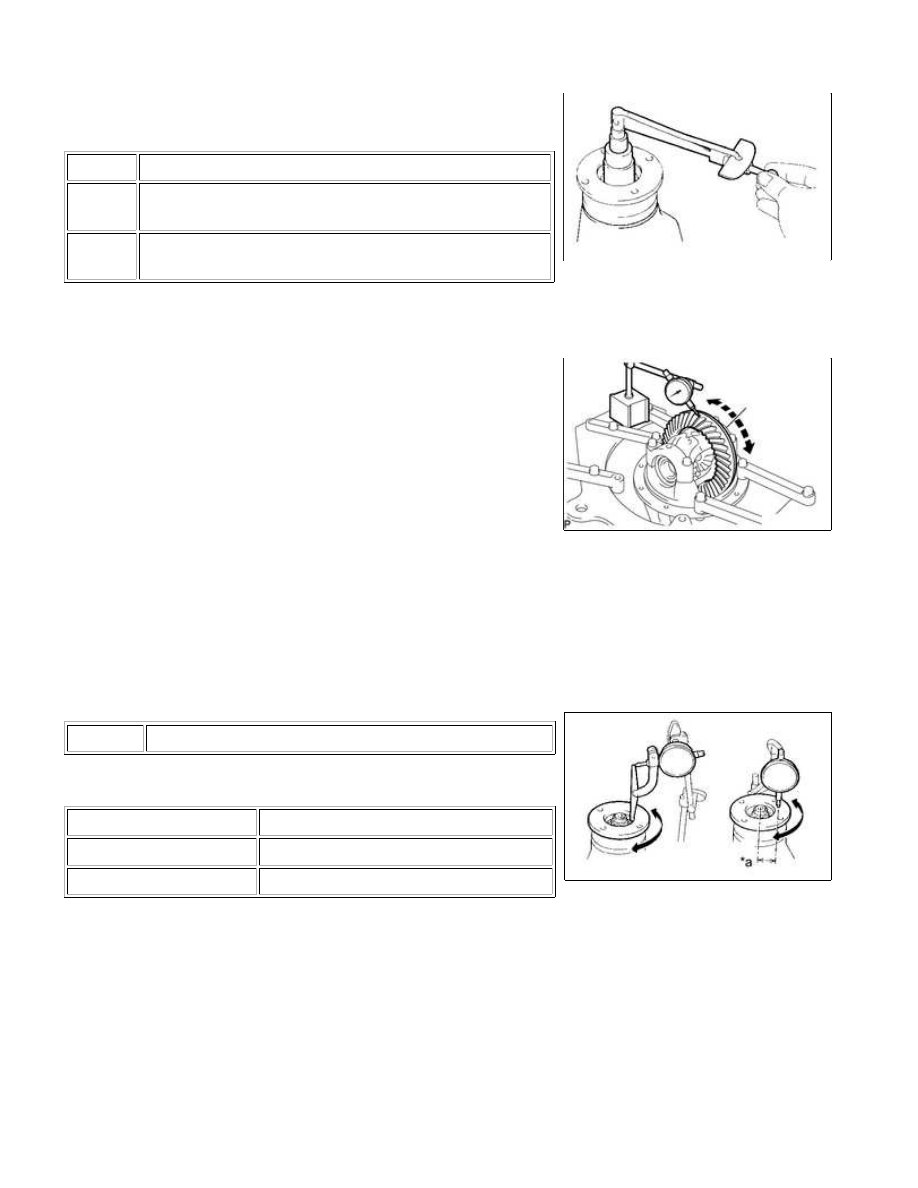

22. INSPECT TOTAL PRELOAD

DIFFERENTIAL: DIFFERENTIAL CARRIER ASSEMBLY (for 3UR-...

(a) Using a torque wrench, measure the preload with the teeth of

the drive pinion and ring gear in contact.

Standard total preload (at starting):

BEARING

SPECIFIED CONDITION

New

Standard drive pinion preload plus 0.22 to 0.41 N*m (3 to

4 kgf*cm, 2 to 3 in.*lbf)

Reused

Standard drive pinion preload plus 0.19 to 0.38 N*m (2 to

3 kgf*cm, 2 to 3 in.*lbf)

23. INSPECT DIFFERENTIAL RING GEAR BACKLASH

0.10 to 0.20 mm (0.00394 to 0.00787 in.)

HINT:

Perform the measurements at 3 or more positions around the

side bearing preload or repair as necessary.

24. INSPECT RUNOUT OF REAR DRIVE PINION COMPANION FLANGE SUB-ASSEMBLY

Text in Illustration

*a

72 mm (2.83 in.)

Maximum runout:

RUNOUT

SPECIFIED CONDITION

Vertical runout

0.10 mm (0.00394 in.)

Lateral runout

0.10 mm (0.00394 in.)

If the runout is more than the maximum, replace the

companion flange.

DIFFERENTIAL: DIFFERENTIAL CARRIER ASSEMBLY (for 3UR-...

25. STAKE REAR DRIVE PINION NUT

(a) Using a chisel and hammer, stake the nut.

DIFFERENTIAL: DIFFERENTIAL CARRIER ASSEMBLY (for 3UR-...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM00000174J018X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: DIFFERENTIAL: DIFFERENTIAL CARRIER ASSEMBLY (for 3UR-FE, 3UR-FBE): INSTALLATION; 2015 MY

Tundra [08/2014 -        ]

INSTALLATION

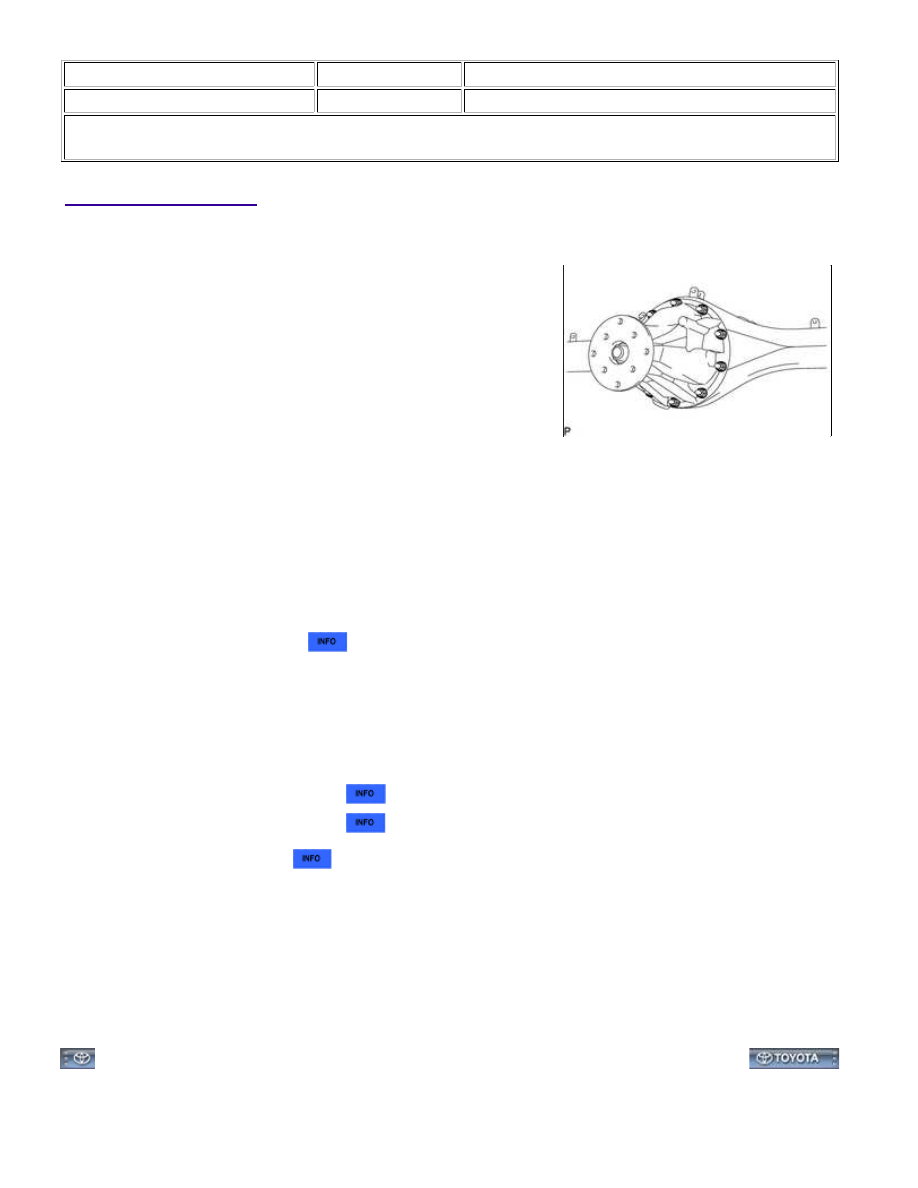

1. INSTALL REAR DIFFERENTIAL CARRIER ASSEMBLY

(b) Install a new gasket and the differential carrier with the 10 washers and 10 nuts.

Torque:

72 N·m {734 kgf·cm, 53ft·lbf}

NOTICE:

(a) Install the rear axle shaft LH



.

3. INSTALL REAR AXLE SHAFT RH

HINT:

Use the same procedure described for the LH side.

4. INSTALL PROPELLER SHAFT ASSEMBLY

(a) Install the propeller shaft for 2WD



.

(b) Install the propeller shaft for 4WD



.

5. ADD DIFFERENTIAL OIL

6. INSTALL REAR WHEEL

(a) Install the rear wheels.

Torque:

for aluminum wheel -

131 N·m {1336 kgf·cm, 97ft·lbf}

for steel wheel -

209 N·m {2131 kgf·cm, 154ft·lbf}
