Toyota Tundra (2015 year). Manual - part 786

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002712013X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AXLE: REAR AXLE SHAFT: REASSEMBLY; 2015 MY Tundra [08/2014 -        ]

REASSEMBLY

NOTICE:

Do not allow foreign matter, etc. to contact the ABS rotor bearing.

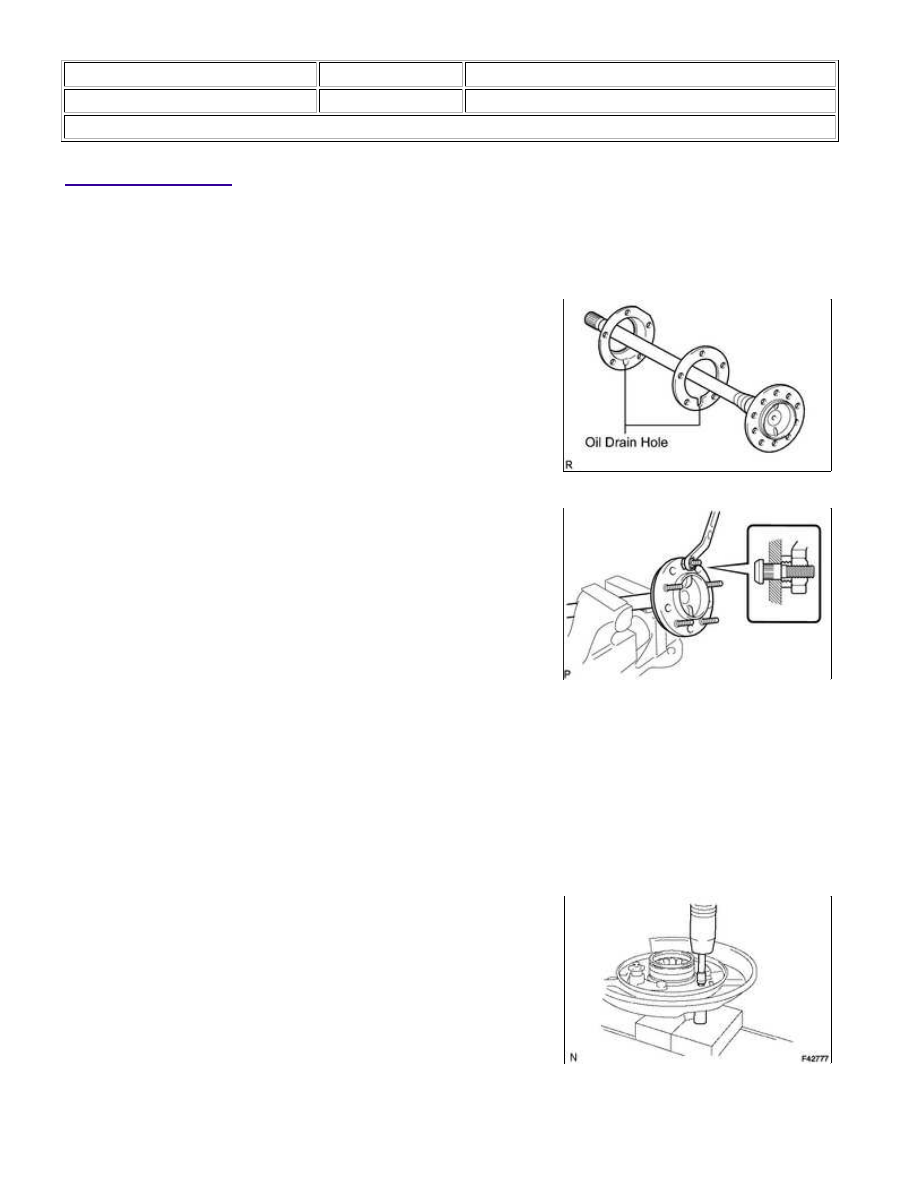

1. INSTALL BRAKE DRUM OIL DEFLECTOR

(a) Install a new deflector gasket and deflector to the rear axle

shaft.

HINT:

Align the 2 oil drain holes.

(b) Temporarily install a washer and nut to 5 new hub bolts as

shown in the illustration.

(c) Install the hub bolts by tightening each nut.

(d) Removed the washer and nut from each hub bolt.

2. INSTALL REAR AXLE HUB AND BEARING ASSEMBLY

(a) Position the parking brake plate on a new rear axle hub and bearing.

NOTICE:

Make sure to securely fit the bearing to the parking brake plate.

(b) Using 2 socket wrenches and a press, press in the 4 housing

bolts.

3. INSTALL REAR AXLE SHAFT

AXLE: REAR AXLE SHAFT: REASSEMBLY; 2015 MY Tundra [08/2...

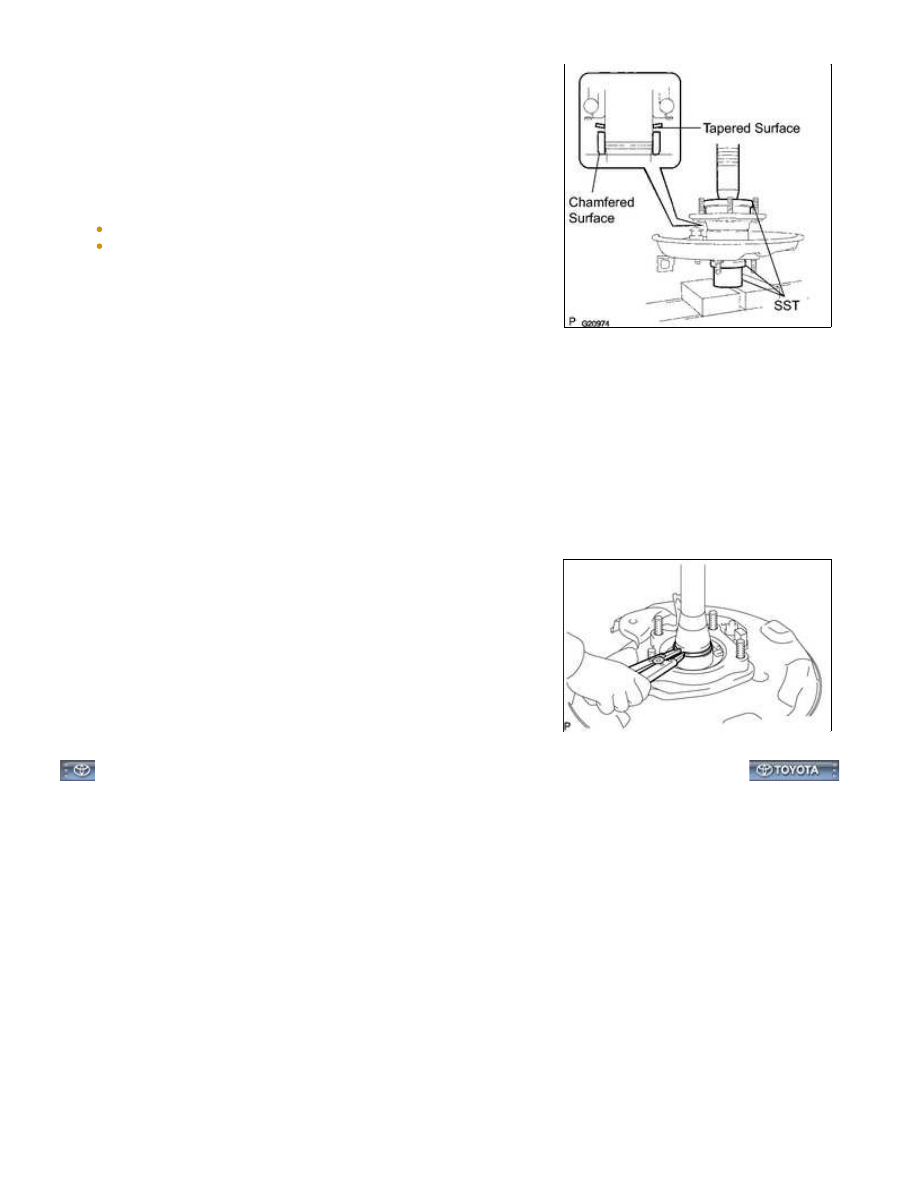

(a) Install the washer and a new retainer to the axle hub as shown

in the illustration.

NOTICE:

Install the washer with its tapered surface facing downward.
Install the retainer with its chamfered surface facing downward.

(b) Using SST and a press, press in the rear axle shaft.

SST: 09631-12090

SST: 09726-40010

SST: 09951-01100

NOTICE:

Make sure to securely fit the bearing to the rear axle shaft.

4. INSTALL REAR AXLE SHAFT SNAP RING

(a) Using a snap ring expander, install a new snap ring.

AXLE: REAR AXLE SHAFT: REASSEMBLY; 2015 MY Tundra [08/2...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM00000270D01HX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AXLE: REAR AXLE SHAFT: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

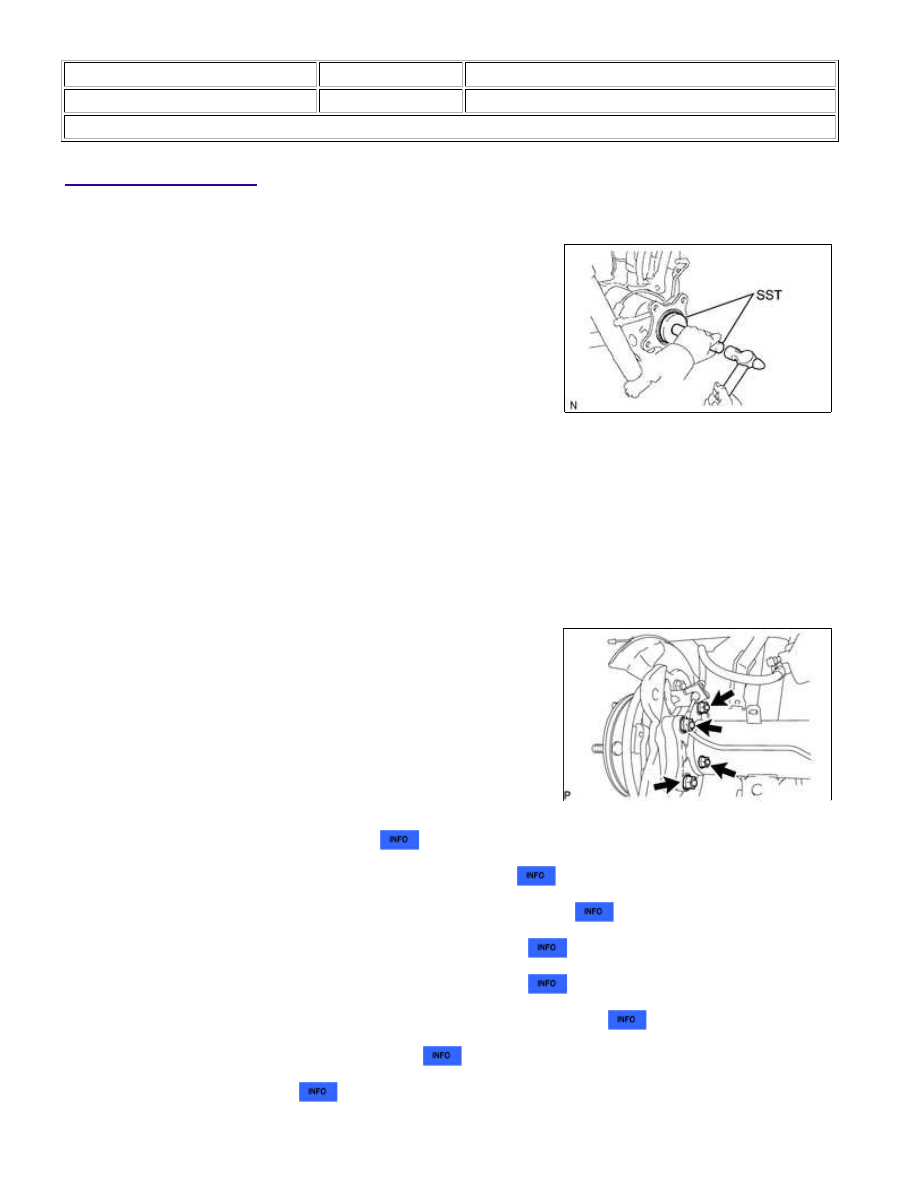

1. INSTALL REAR AXLE SHAFT OIL SEAL

(a) Using SST and a hammer, tap in a new oil seal.

SST: 09950-60020

09951-00770

SST: 09950-70010

09951-07150

Do not allow foreign matter, etc. to contact the axle shaft housing hole.

2. INSTALL REAR AXLE SHAFT

(a) Apply MP grease to a new O-ring.

(b) Install the O-ring to the axle shaft.

(c) Install the rear axle shaft and parking brake plate with the 4

nuts.

Torque:

60 N·m {612 kgf·cm, 44ft·lbf}

3. CONNECT REAR SPEED SENSOR LH

4. CONNECT NO. 3 PARKING BRAKE CABLE ASSEMBLY

5. INSTALL PARKING BRAKE SHOE LEVER SUB-ASSEMBLY LH

6. INSTALL NO. 2 PARKING BRAKE SHOE ASSEMBLY LH

7. INSTALL NO. 1 PARKING BRAKE SHOE ASSEMBLY LH

8. INSTALL PARKING BRAKE SHOE RETURN TENSION SPRING LH

9. CHECK PARKING BRAKE INSTALLATION

10. INSTALL REAR DISC LH

AXLE: REAR AXLE SHAFT: INSTALLATION; 2015 MY Tundra [08...

11. ADJUST PARKING BRAKE SHOE CLEARANCE

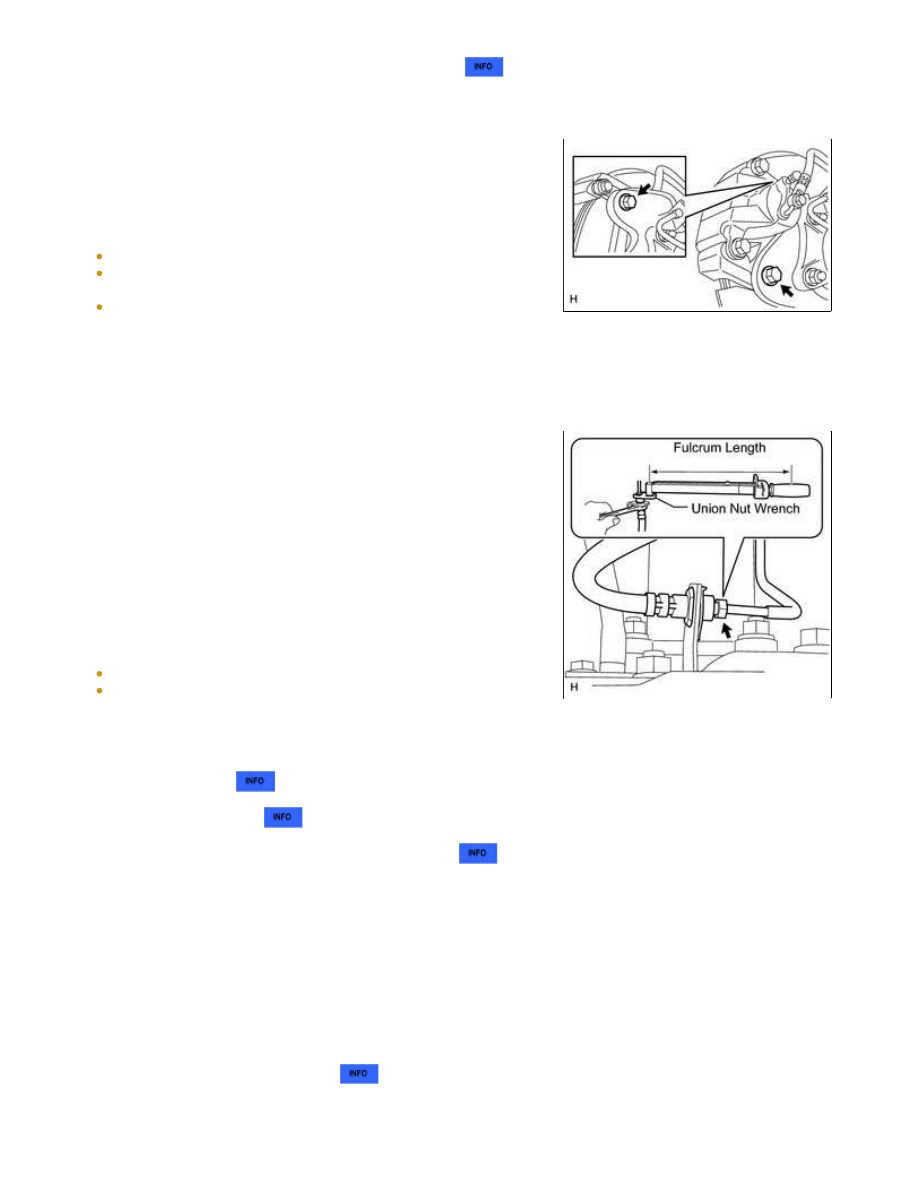

12. CONNECT REAR DISC BRAKE CYLINDER ASSEMBLY LH

(a) Connect the rear disc brake cylinder and install 2 new bolts.

Torque:

95 N·m {969 kgf·cm, 70ft·lbf}

NOTICE:

Do not twist the flexible hose.
Make sure that the bolts are free from damage and foreign
matter.
Do not overtighten the bolts.

13. CONNECT REAR BRAKE FLEXIBLE HOSE

(a) Set the flexible hose to the connecting point with the brake tube, and then install a new clip.

(b) Using union nut wrench, connect the flexible hose to the brake

tube while holding the flexible hose with a wrench.

Torque:

without union nut wrench -

15 N·m {155 kgf·cm, 11ft·lbf}

with union nut wrench -

14 N·m {145 kgf·cm, 10ft·lbf}

HINT:

Do not bend or damage the brake tube.
Do not allow any foreign matter such as dirt and dust to enter
the brake tube from the connecting point.

14. FILL RESERVOIR WITH BRAKE FLUID

(a) Fill the brake fluid



.

15. BLEED BRAKE LINE

16. CHECK BRAKE FLUID LEVEL IN RESERVOIR

17. CHECK FOR BRAKE FLUID LEAKS

18. INSTALL REAR WHEEL LH

Torque:

for Aluminum Wheel -

131 N·m {1336 kgf·cm, 97ft·lbf}

for Steel Wheel -

209 N·m {2131 kgf·cm, 154ft·lbf}

19. INSPECT DIFFERENTIAL OIL

20. INSPECT FOR DIFFERENTIAL OIL LEAK

AXLE: REAR AXLE SHAFT: INSTALLATION; 2015 MY Tundra [08...
