21. CHECK PARKING BRAKE PEDAL TRAVEL

22. ADJUST PARKING BRAKE PEDAL TRAVEL

23. CHECK SRS WARNING LIGHT

(a) Check the SRS warning light



.

24. CHECK SPEED SENSOR SIGNAL

(a) Check the speed sensor signal



.

AXLE: REAR AXLE SHAFT: INSTALLATION; 2015 MY Tundra [08...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000016X502JX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AXLE: STEERING KNUCKLE: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

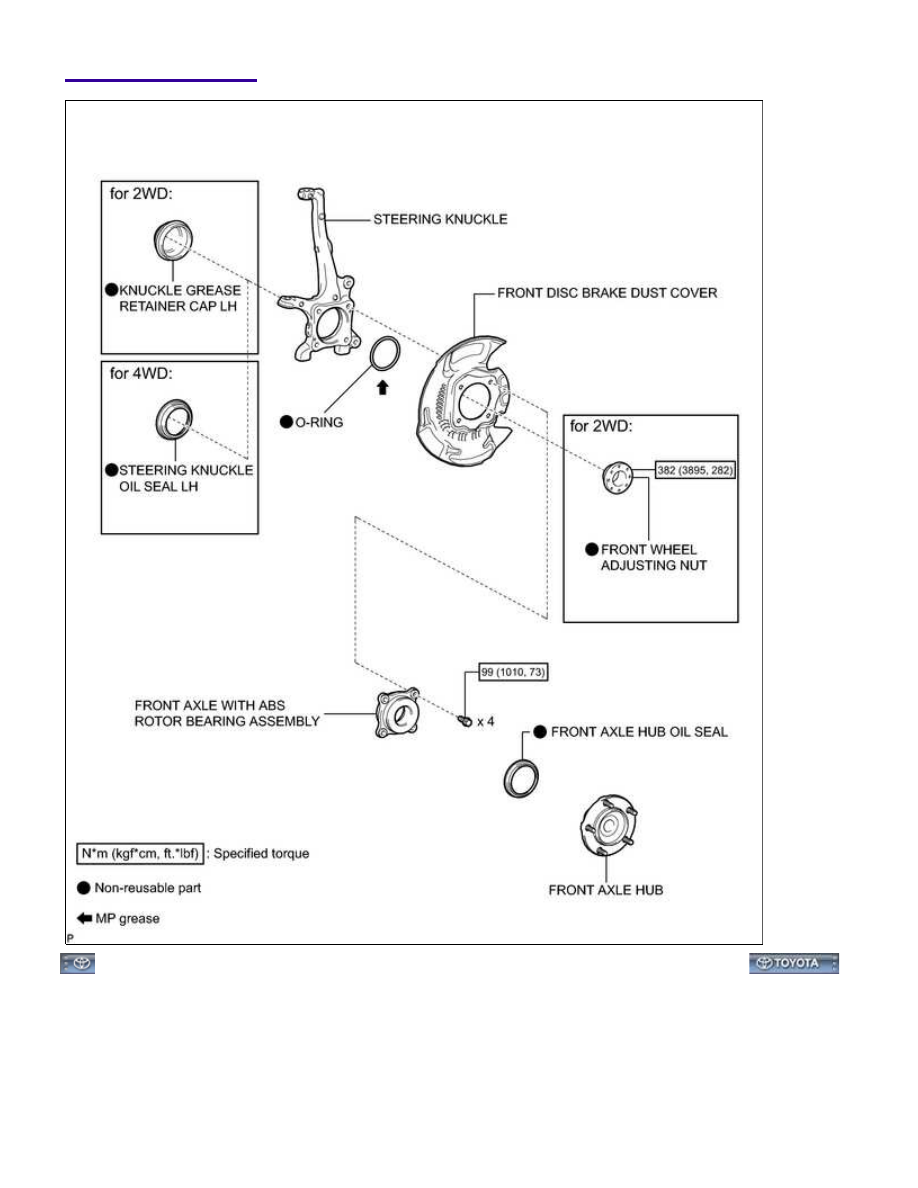

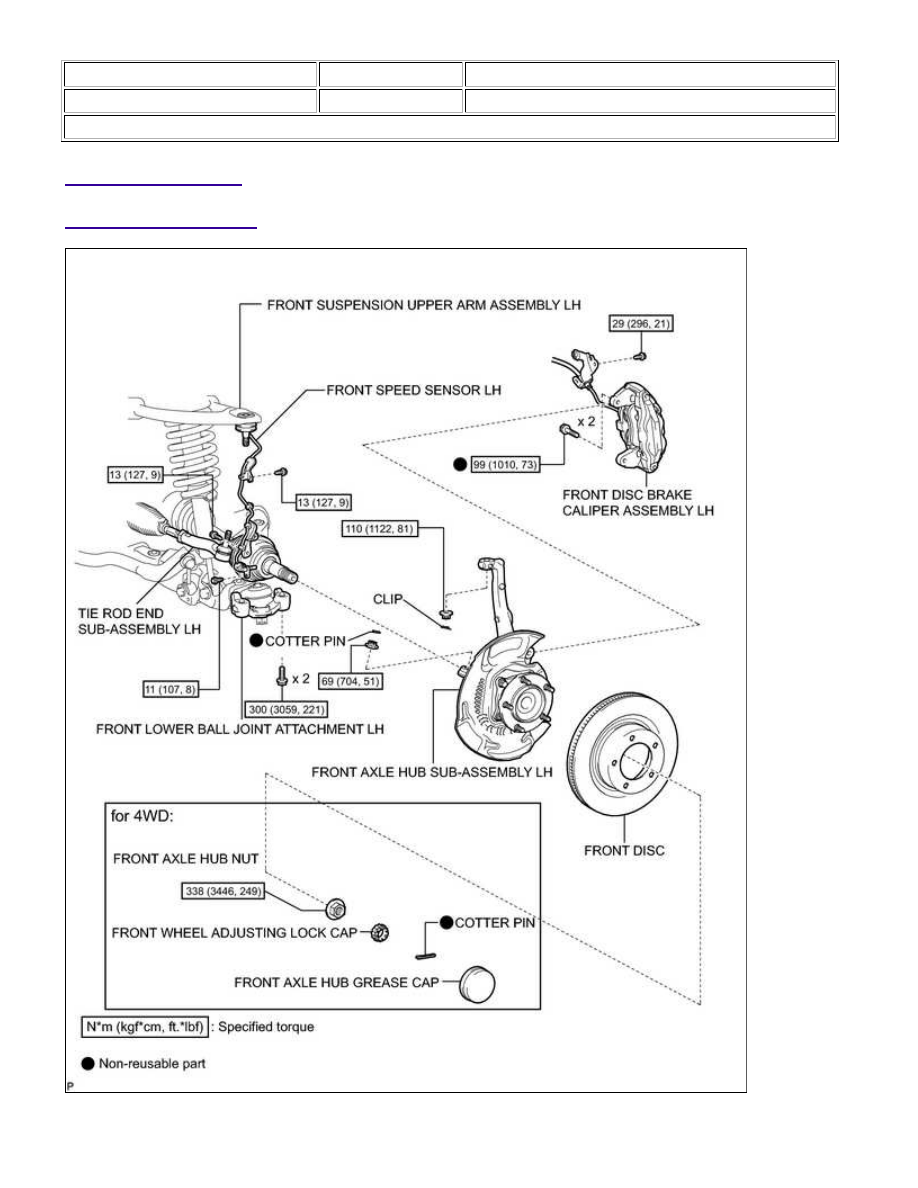

COMPONENTS

ILLUSTRATION

AXLE: STEERING KNUCKLE: COMPONENTS; 2015 MY Tundra [0...

ILLUSTRATION

AXLE: STEERING KNUCKLE: COMPONENTS; 2015 MY Tundra [0...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000016X6033X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AXLE: STEERING KNUCKLE: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

HINT:

Use the same procedures for the LH side and RH side.
The procedures listed below are for the LH side.

1. REMOVE FRONT AXLE HUB SUB-ASSEMBLY LH

(a) Remove the front axle hub



.

2. DISCONNECT FRONT SPEED SENSOR LH

(a) Remove the clip and bolt.

(b) Disconnect the speed sensor from the steering knuckle.

3. DISCONNECT TIE ROD END SUB-ASSEMBLY LH

(a) Remove the cotter pin and nut.

(b) Using SST, disconnect the tie rod end LH from the steering

knuckle.

SST: 09610-20012

NOTICE:

Do not damage the front disc brake dust cover.
Do not damage the ball joint dust cover.
Do not damage the steering knuckle.

4. DISCONNECT FRONT LOWER BALL JOINT ATTACHMENT LH

5. REMOVE STEERING KNUCKLE LH

(a) Support the front suspension lower arm LH with a jack.

(b) Remove the clip and the nut.

AXLE: STEERING KNUCKLE: REMOVAL; 2015 MY Tundra [08/2014...
