10. DISCONNECT NO. 3 PARKING BRAKE CABLE ASSEMBLY

11. DISCONNECT REAR SPEED SENSOR LH

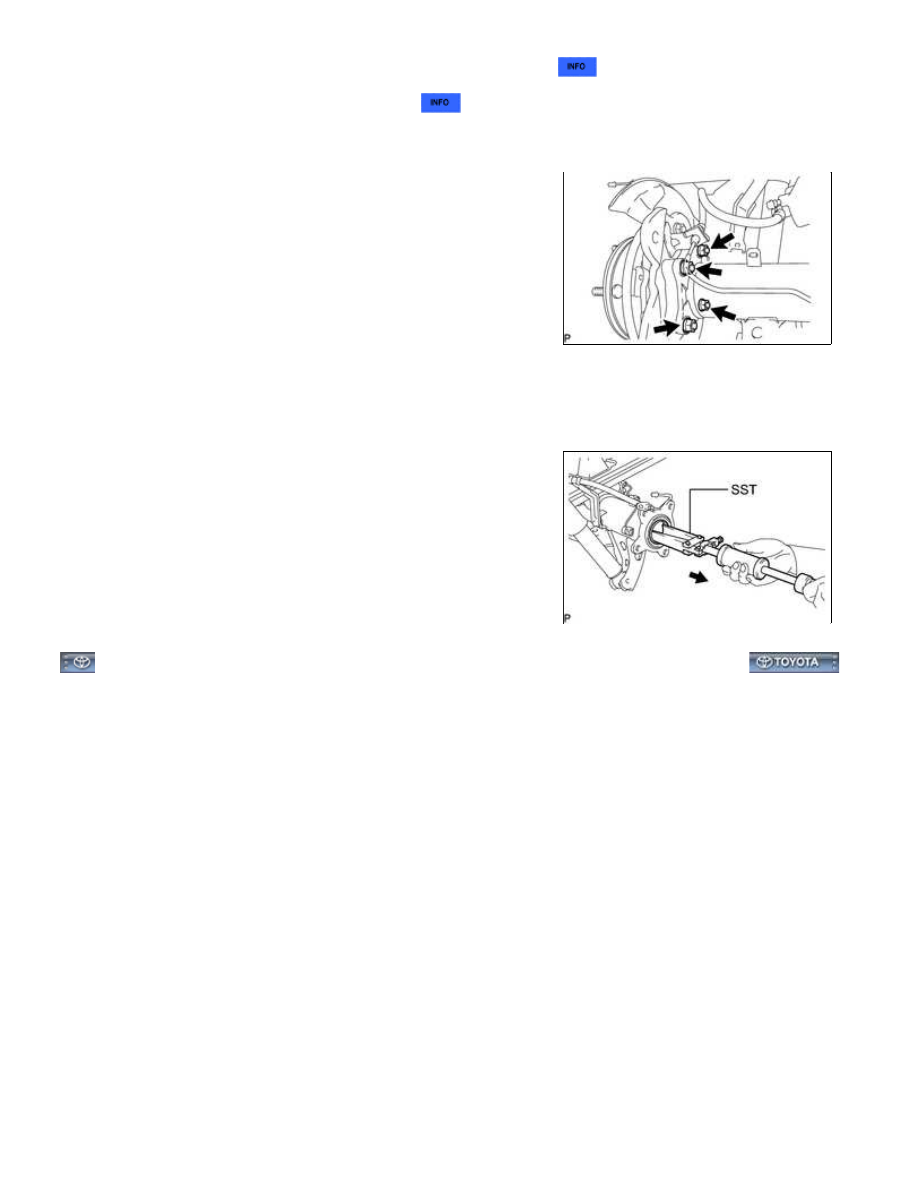

12. REMOVE REAR AXLE SHAFT

(a) Remove the 4 nuts and rear axle shaft together with the parking

brake plate.

(b) Remove the O-ring.

13. REMOVE REAR AXLE SHAFT OIL SEAL

(a) Using SST, tap out the oil seal.

SST: 09308-00010

NOTICE:

Be careful not to damage the axle housing hole.

AXLE: REAR AXLE SHAFT: REMOVAL; 2015 MY Tundra [08/2014 - ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002711013X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AXLE: REAR AXLE SHAFT: DISASSEMBLY; 2015 MY Tundra [08/2014 -        ]

DISASSEMBLY

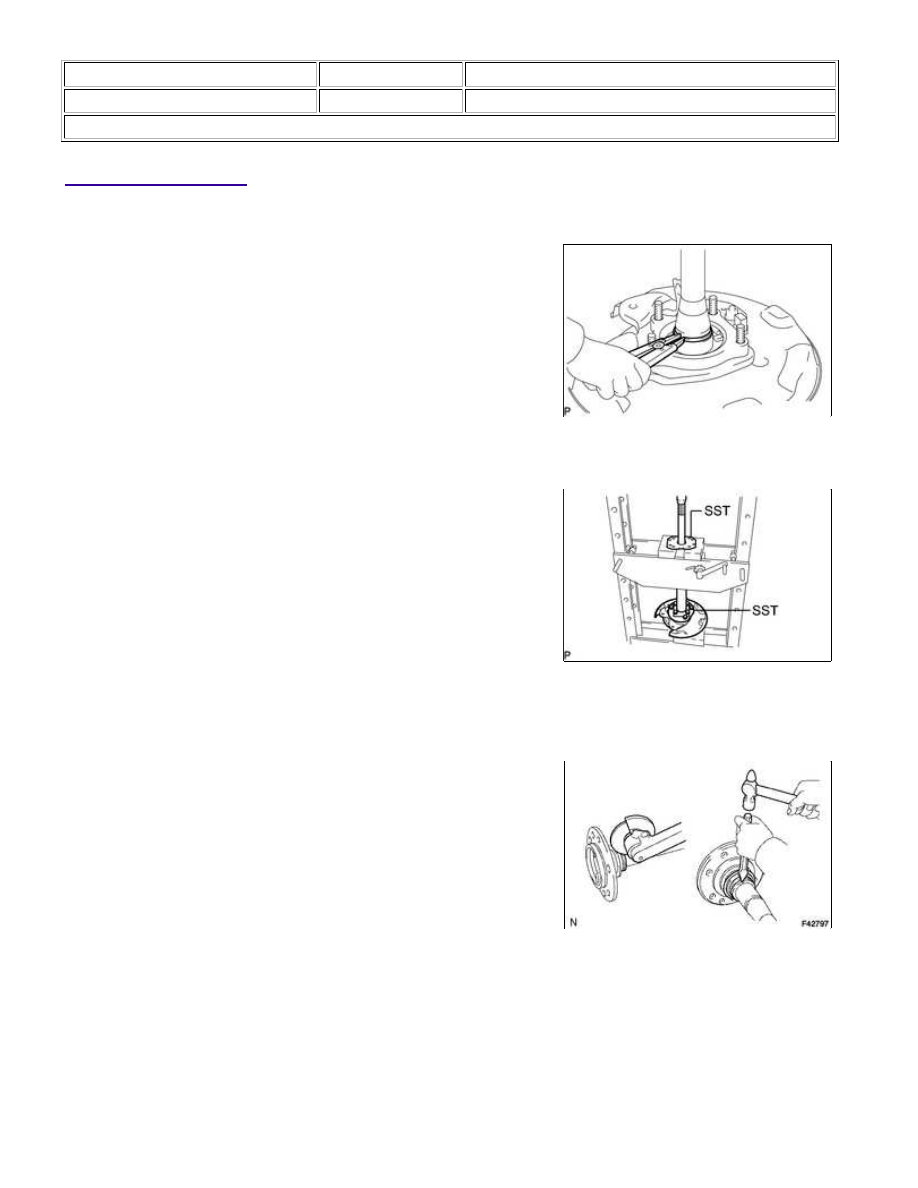

1. REMOVE REAR AXLE SHAFT SNAP RING

(a) Using a snap ring expander, remove the snap ring.

2. REMOVE REAR AXLE SHAFT

(a) Using SST and a press, press out the rear axle shaft.

SST: 09521-25011

SST: 09521-60010

(b) Remove the rear axle bearing inner retainer from the axle hub.

(c) Remove the rear axle shaft washer from the axle hub.

(d) Grind the rear axle bearing inner race surface using a grinder,

then remove it with a chisel.

3. REMOVE REAR AXLE HUB AND BEARING ASSEMBLY

AXLE: REAR AXLE SHAFT: DISASSEMBLY; 2015 MY Tundra [08/...

(a) Temporarily install 4 nuts to the housing bolts.

NOTICE:

Do not use any nuts removed from the vehicle, as they may be

damaged.

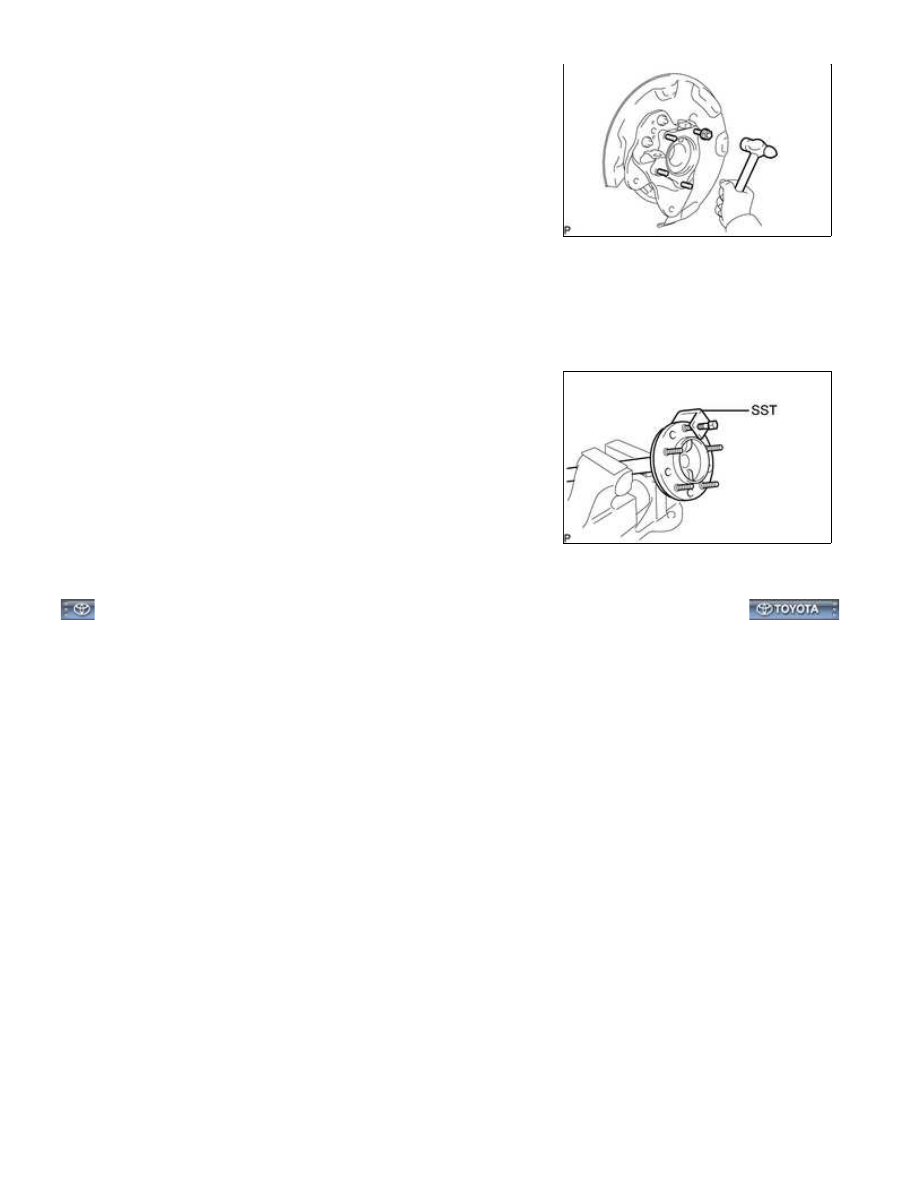

(b) Using a hammer, remove the 4 housing bolts and rear axle hub and bearing.

(c) Remove the nuts.

4. REMOVE BRAKE DRUM OIL DEFLECTOR

(a) Using SST, remove the 5 hub bolts.

SST: 09650-17011

(b) Remove the deflector and deflector gasket from the rear axle shaft.

AXLE: REAR AXLE SHAFT: DISASSEMBLY; 2015 MY Tundra [08/...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM00000270Y013X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AXLE: REAR AXLE SHAFT: INSPECTION; 2015 MY Tundra [08/2014 -        ]

INSPECTION

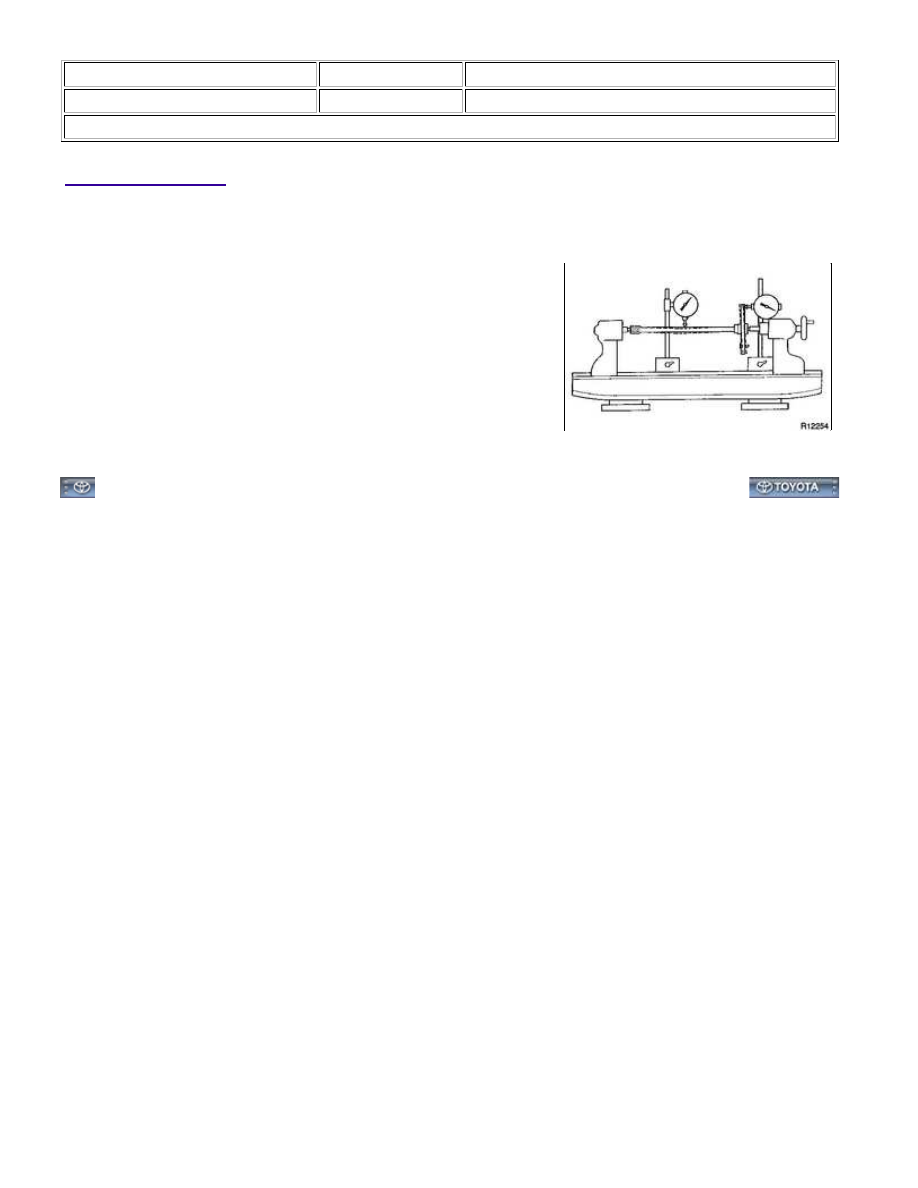

1. INSPECT REAR AXLE SHAFT

(a) Using a dial indicator, measure the rear axle shaft runout and

flange runout.

Maximum runout:

Shaft runout

1.50 mm (0.0591 in.)

Flange runout

0.05 mm (0.00197 in.)

If the rear axle shaft or flange is damaged or worn, or if the

runout is greater than the maximum, replace the rear axle shaft.
