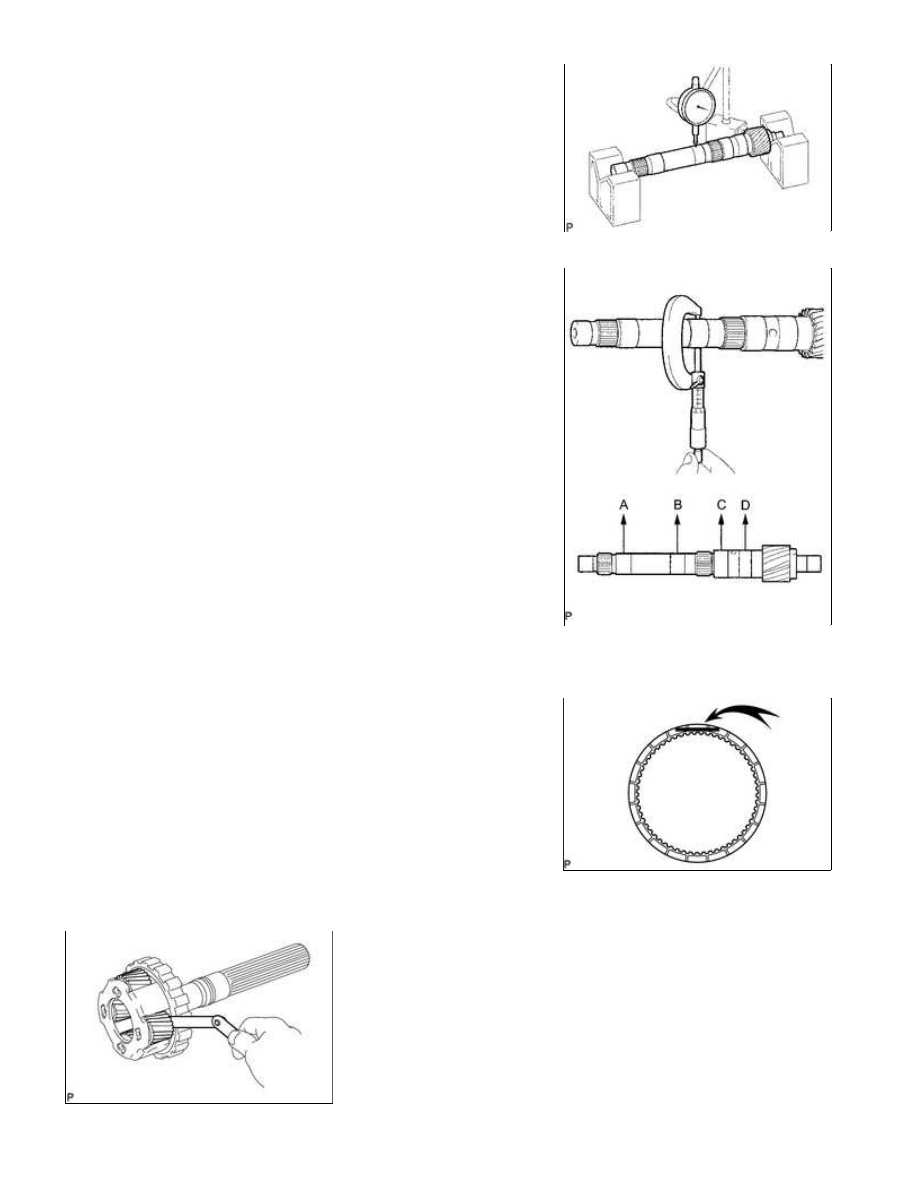

(a) Using a dial indicator, measure the intermediate shaft runout.

Maximum runout:

0.08 mm (0.00315 in.)

If the runout is more than the maximum, replace the

intermediate shaft with a new one.

Standard diameter:

A, B

25.962 to 25.975 mm (1.022 to 1.023 in.)

C, D

32.062 to 32.075 mm (1.262 to 1.263 in.)

Minimum diameter:

A, B

25.912 mm (1.02 in.)

C, D

32.012 mm (1.26 in.)

If the outer diameter is less than the minimum, replace the

intermediate shaft with a new one.

25. INSPECT NO. 4 BRAKE DISC

peeled off or discolored, or 3) the grooves or printed numbers

Before assembling new discs, soak them in ATF for at least 15

minutes.

26. INSPECT REAR PLANETARY GEAR ASSEMBLY

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...

(a) Using a feeler gauge, measure the rear planetary gear pinion thrust clearance.

Standard clearance:

0.2 to 0.6 mm (0.00787 to 0.0236 in.)

Maximum clearance:

0.65 mm (0.0256 in.)

If the clearance is more than the maximum, replace the planetary gear assembly.

Maximum inside diameter:

20.075 mm (0.790 in.)

If the inside diameter is more than the maximum, replace

the rear planetary gear assembly.

27. INSPECT 1ST AND REVERSE BRAKE RETURN SPRING

SUB-ASSEMBLY

Standard free length:

23.74 mm (0.935 in.)

If the free length is less than the standard, replace the 1st and

reverse brake return spring sub-assembly.

28. INSPECT INDIVIDUAL PISTON OPERATION

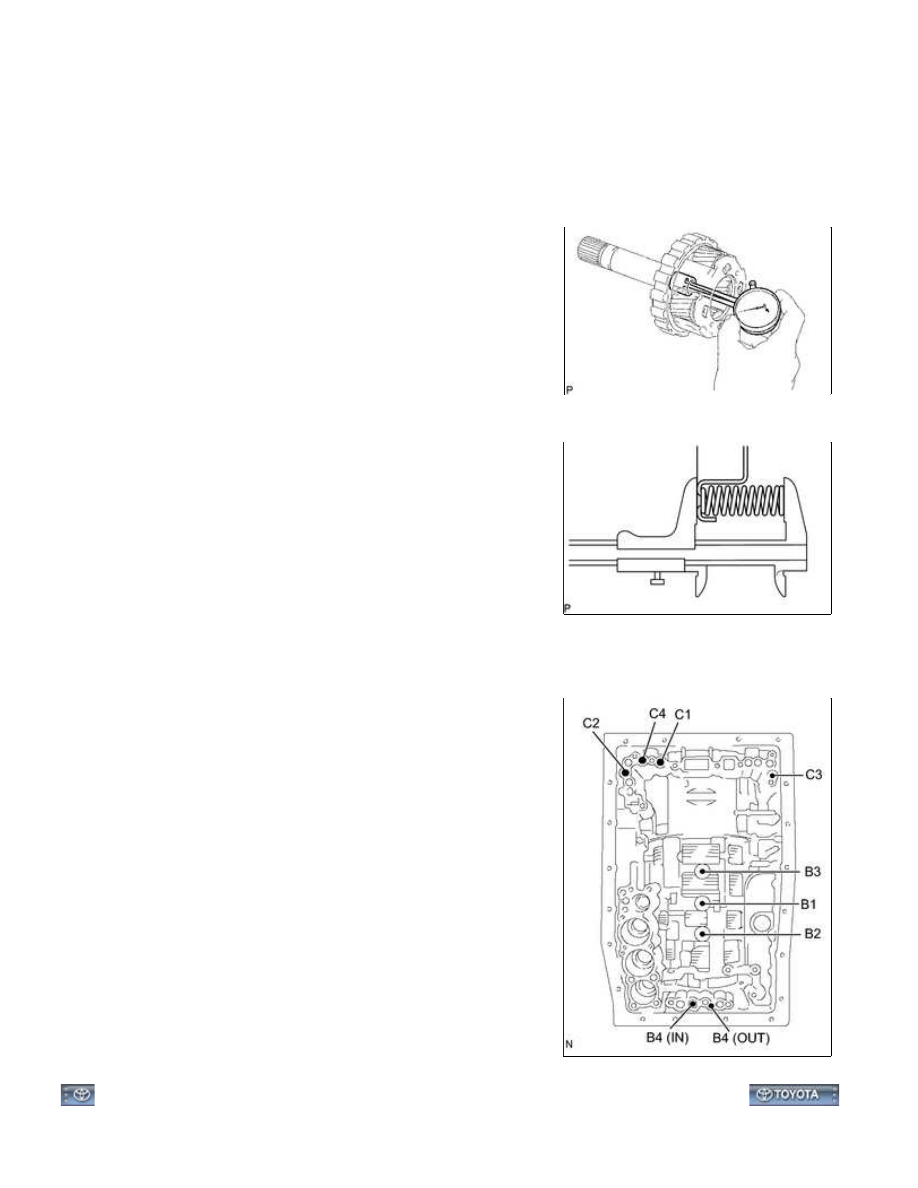

(a) Check the operating sound while applying compressed air into

the oil holes indicated in the illustration.

HINT:

When inspecting the rear clutch, check the operating sound with

the C3 accumulator piston hole closed.

If there is no sound, disassemble and check the installation

1.

Direct clutch (C2)

2.

Rear clutch (C3)

3.

Coast clutch (C4)

4.

No. 1 brake (B1)

5.

No. 2 brake (B2)

6.

No. 3 brake (B3)

7.

No. 4 brake (B4)

8.

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000013F006VX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISSION UNIT: REASSEMBLY; 2015 MY Tundra

[08/2014 -        ]

REASSEMBLY

1. BEARING POSITION

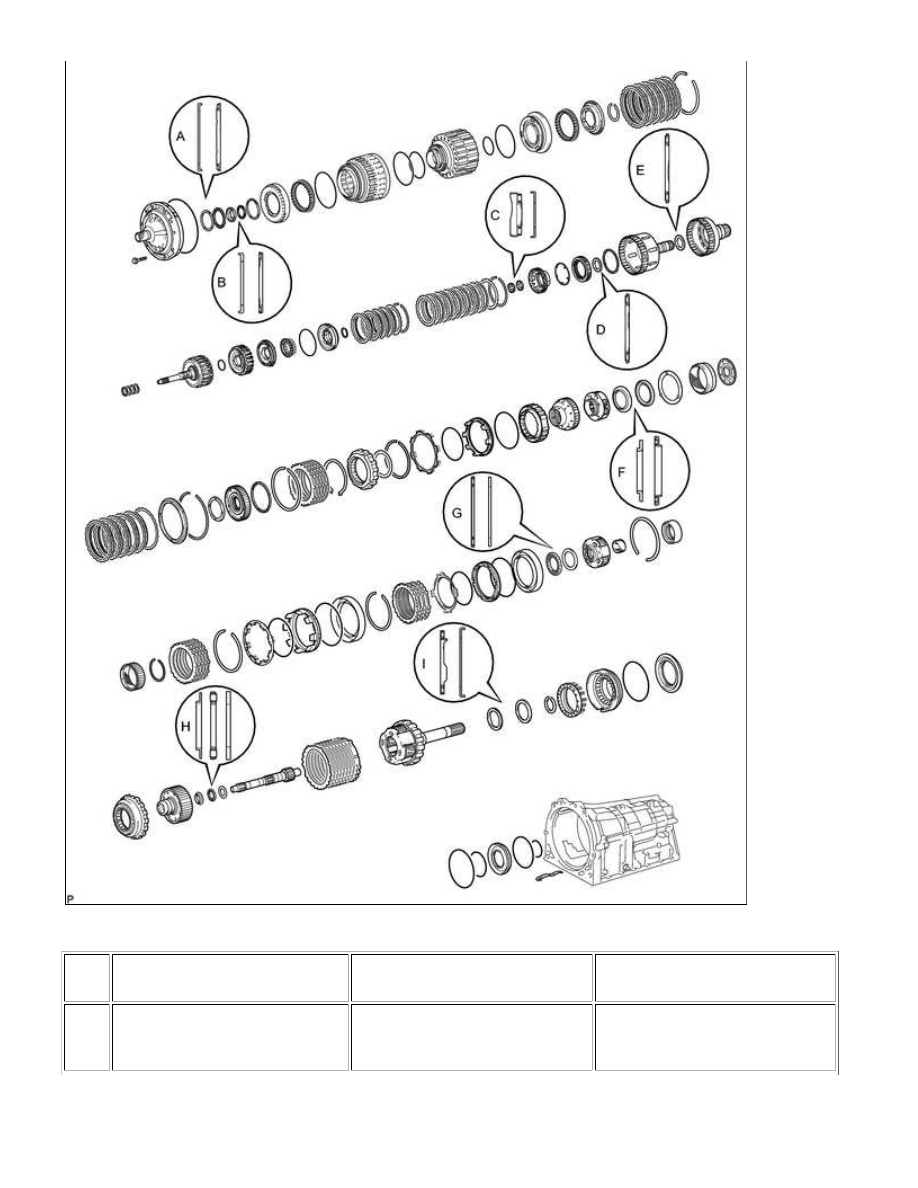

(a) Check the bearing positions.

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...

Bearing Diameter:

MARK

FRONT RACE DIAMETER

INSIDE/OUTSIDE

THRUST BEARING DIAMETER

INSIDE/OUTSIDE

REAR RACE DIAMETER

INSIDE/OUTSIDE

A

74.26 to 74.56 mm (2.92 to 2.94

in.)/87.39 to 87.74 mm (3.44 to

3.45 in.)

71.96 to 72.26 mm (2.83 to 2.84

in.)/85.25 to 85.60 mm (3.36 to

3.37 in.)

-
