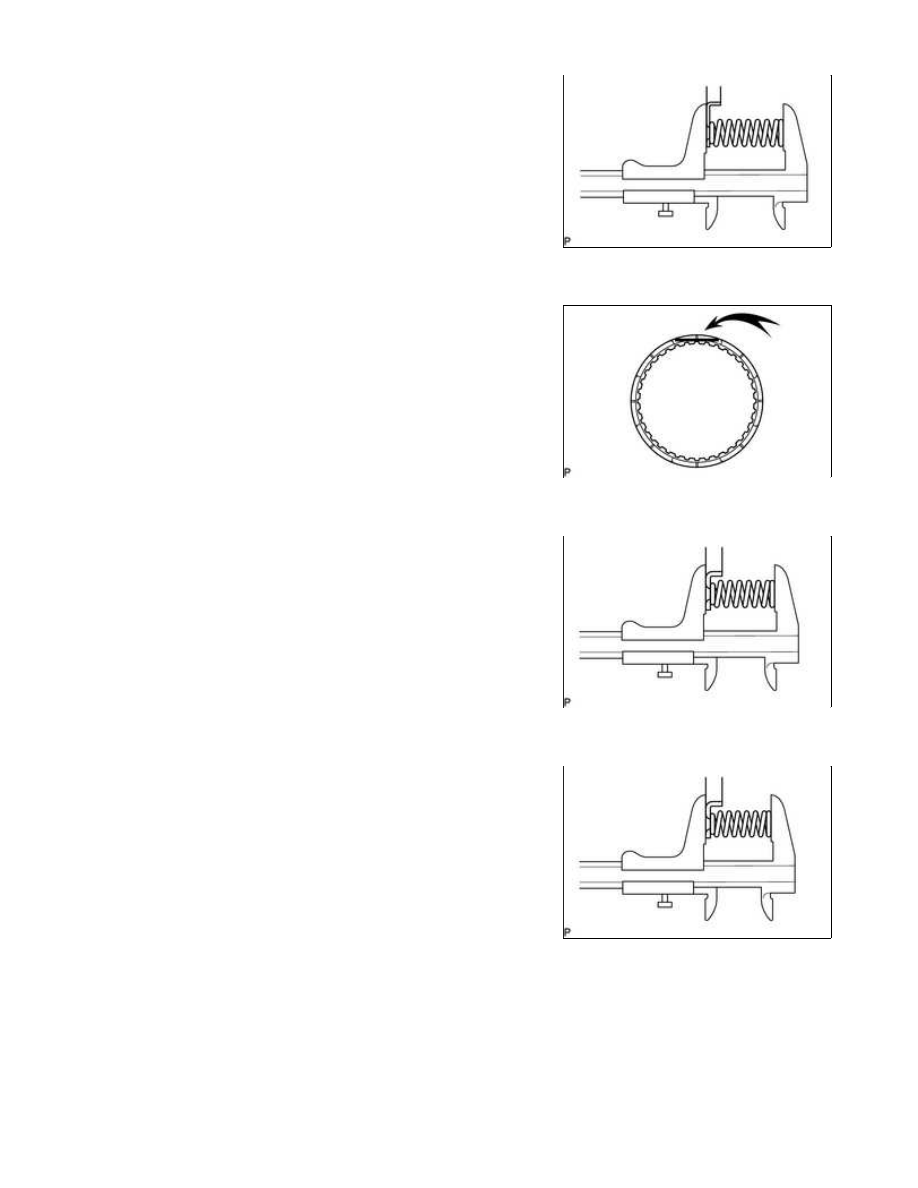

9. INSPECT FORWARD CLUTCH RETURN SPRING

SUB-ASSEMBLY

Standard free length:

26.74 mm (1.05 in.)

If the free length is less than the standard, replace the forward

clutch return spring sub-assembly.

10. INSPECT DIRECT CLUTCH DISC

peeled off or discolored, or 3) the grooves or printed numbers

Before assembling new discs, soak them in ATF for at least 15

minutes.

11. INSPECT REVERSE CLUTCH RETURN SPRING

SUB-ASSEMBLY

Standard free length:

21.04 mm (0.828 in.)

If the free length is less than the standard, replace the reverse

clutch return spring sub-assembly.

12. INSPECT DIRECT CLUTCH RETURN SPRING

SUB-ASSEMBLY

Standard free length:

19.51 mm (0.768 in.)

If the free length is less than the standard, replace the direct

clutch return spring sub-assembly.

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...

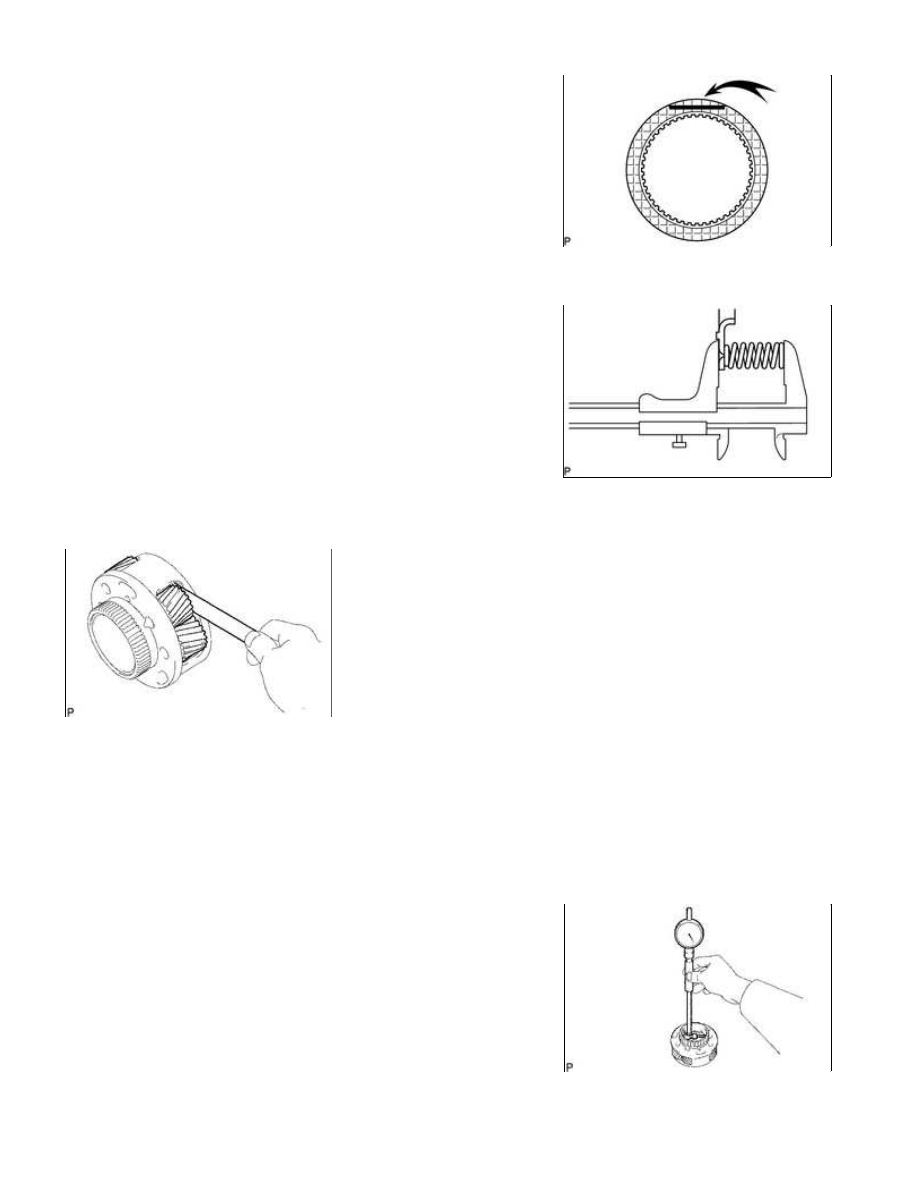

13. INSPECT NO. 3 BRAKE DISC

peeled off or discolored, or 3) the grooves or printed numbers

Before assembling new discs, soak them in ATF for at least 15

minutes.

14. INSPECT NO. 3 BRAKE PISTON RETURN SPRING

SUB-ASSEMBLY

Standard free length:

15.72 mm (0.619 in.)

If the free length is less than the standard, replace the No. 3

brake piston return spring sub-assembly.

15. INSPECT FRONT PLANETARY GEAR ASSEMBLY

(a) Using a feeler gauge, measure the front planetary pinion gear thrust clearance.

Standard clearance:

0.2 to 0.60 mm (0.00787 to 0.0236 in.)

Maximum clearance:

0.65 mm (0.0256 in.)

If the clearance is more than the maximum, replace the front planetary gear assembly.

Maximum inside diameter:

57.48 mm (2.26 in.)

If the inside diameter is more than the maximum, replace

the front planetary gear.

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...

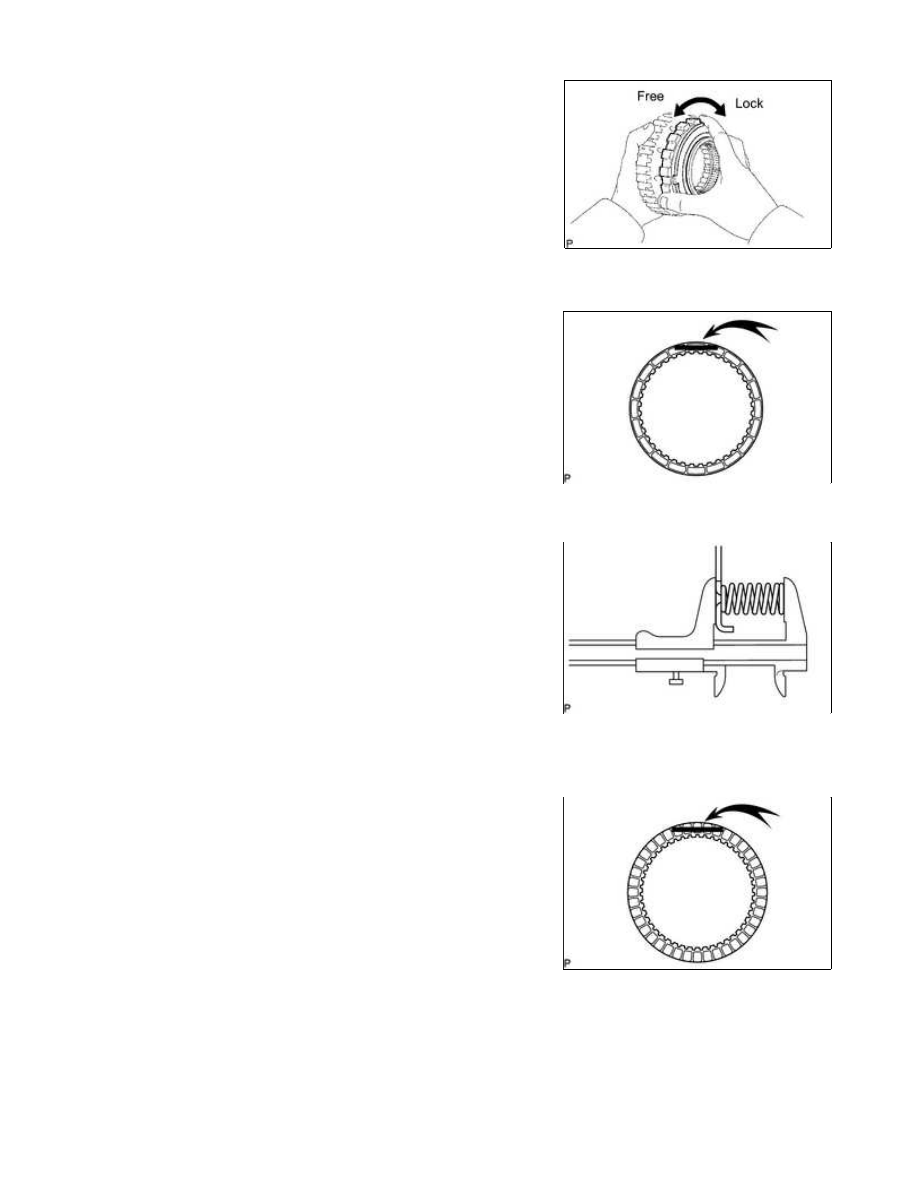

16. INSPECT 1-WAY CLUTCH ASSEMBLY

(a) Install the 1-way clutch to the 1-way clutch inner race.

(b) Hold the 1-way clutch inner race and turn the 1-way clutch

assembly. Check that the 1-way clutch turns freely

counterclockwise and locks when turned clockwise.

If there is a problem with the 1-way clutch, replace the 1-way

clutch assembly.

(c) Remove the 1-way clutch from the 1-way clutch inner race.

17. INSPECT NO. 1 BRAKE DISC

peeled off or discolored, or 3) the grooves or printed numbers

Before assembling new discs, soak them in ATF for at least 15

minutes.

18. INSPECT BRAKE PISTON RETURN SPRING

SUB-ASSEMBLY

Standard free length:

17.05 mm (0.671 in.)

If the free length is less than the standard, replace the brake

piston return spring sub-assembly.

19. INSPECT NO. 2 BRAKE DISC

peeled off or discolored, or 3) the grooves or printed numbers

Before assembling new discs, soak them in ATF for at least 15

minutes.

20. INSPECT NO. 2 BRAKE PISTON RETURN SPRING SUB-ASSEMBLY

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...

Standard free length:

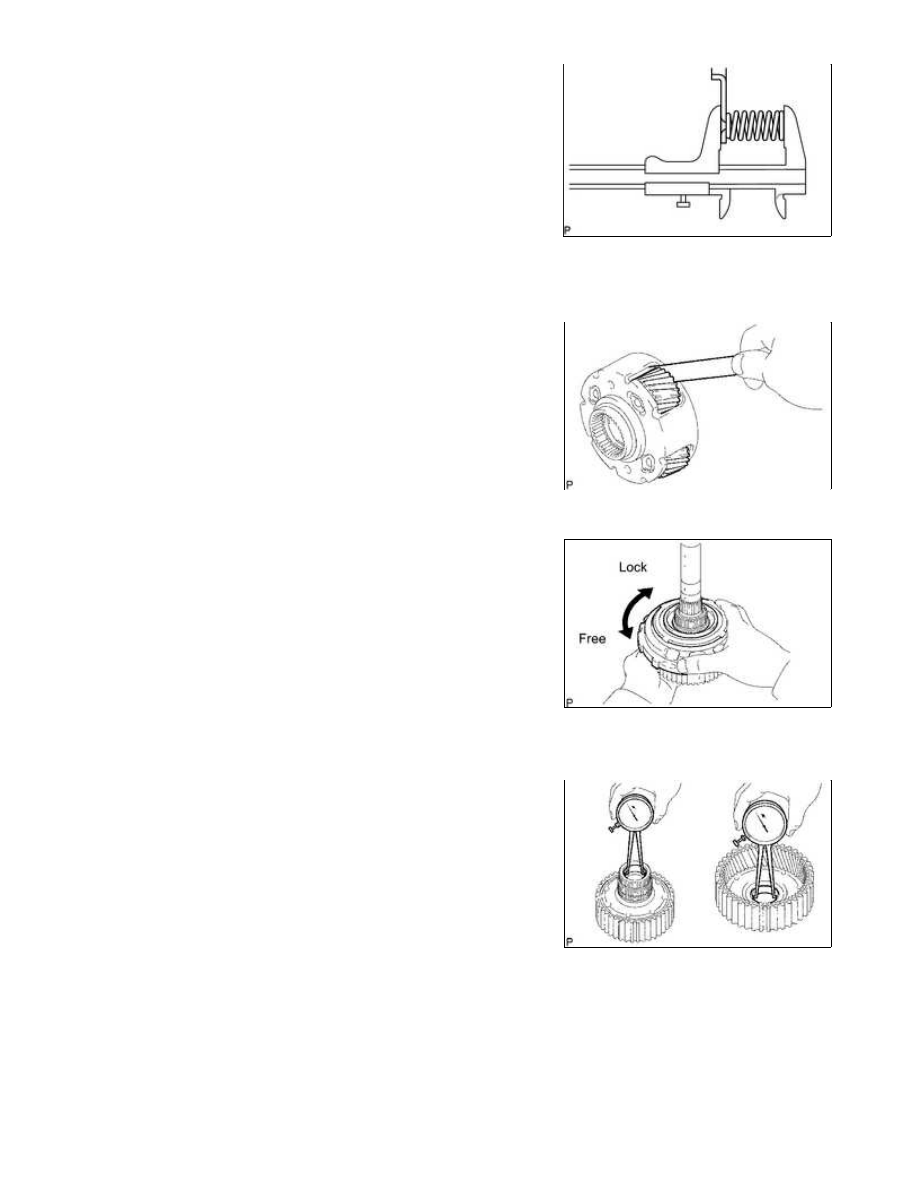

17.45 mm (0.687 in.)

If the free length is less than the standard, replace the No. 2

brake piston return spring sub-assembly.

21. INSPECT CENTER PLANETARY GEAR ASSEMBLY

(a) Using a feeler gauge, measure the center planetary gear pinion

thrust clearance.

Standard clearance:

0.12 to 0.68 mm (0.00472 to 0.0268 in.)

Maximum clearance:

0.73 mm (0.0287 in.)

If the clearance is more than the maximum, replace the

center planetary gear assembly.

22. INSPECT NO. 3 1-WAY CLUTCH ASSEMBLY

(a) Hold the rear planetary ring gear flange and turn the 1-way

clutch. Check that the 1-way clutch turns freely counterclockwise

and locks when turned clockwise.

If there is a problem with the 1-way clutch, replace the No. 3

1-way clutch assembly.

23. INSPECT REAR PLANETARY RING GEAR FLANGE SUB-ASSEMBLY

Maximum inside diameter:

32.175 mm (1.27 in.)

If the inside diameter is more than the maximum, replace

the rear planetary ring gear.

24. INSPECT INTERMEDIATE SHAFT
