Toyota Tundra (2015 year). Manual - part 490

MARK

FRONT RACE DIAMETER

INSIDE/OUTSIDE

THRUST BEARING DIAMETER

INSIDE/OUTSIDE

REAR RACE DIAMETER

INSIDE/OUTSIDE

B

37.0 to 37.3 mm (1.46 to 1.47

in.)/52.1 to 52.3 mm (2.05 to

2.06 in.)

34.65 to 34.85 mm (81.36 to

1.37 in.)/51.56 to 51.86 mm

(2.03 to 2.04 in.)

-

C

-

21.35 to 21.60 mm (0.841 to

0.850 in.)/40.72 to 40.92 mm

(1.60 to 1.61 in.)

22.65 to 22.90 mm (0.892 to

0.902 in.)/44.50 to 44.75 mm

(1.75 to 1.76 in.)

D

-

35.65 to 35.9 mm (1.40 to 1.41

in.)/56.3 to 56.55 mm (2.22 to

2.23 in.)

-

E

-

42.55 to 42.80 mm (1.68 to 1.69

in.)/60.84 to 61.14 mm (2.40 to

2.41 in.)

-

F

38.0 to 38.2 mm (1.49 to 1.50

in.)/56.50 to 57.0 mm (2.22 to

2.24 in.)

43.4 to 43.6 mm (1.71 to 1.72

in.)/58.0 to 58.25 mm (2.28 to

2.29 in.)

-

G

-

55.76 to 55.79 mm (2.19 to 2.20

in.)/76.1 to 76.35 mm (3.00 to

3.01 in.)

53.75 to 54.0 mm (2.12 to 2.13

in.)/73.7 to 74.0 mm (2.90 to

2.91 in.)

H

33.18 to 33.53 mm (1.31 to 1.32

in.)/48.8 to 49.0 mm (1.89 to

1.93 in.)

32.15 to 32.31 mm (1.26 to 1.27

in.)/48.97 to 49.77 mm (1.93 to

1.96 in.)

32.15 to 32.4 mm (1.27 to 1.28

in.)/48.7 to 49.0 mm (1.92 to

1.93 in.)

I

-

43.60 to 43.85 mm (1.72 to 1.73

in.)/62.95 to 63.20 mm (2.48 to

2.49 in.)

47.15 to 47.40 mm (81.86 to

1.87 in.)/67.07 to 67.40 mm

(2.64 to 2.65 in.)

2. ASSEMBLE NO. 4 BRAKE PISTON AND BRAKE REACTION

SLEEVE

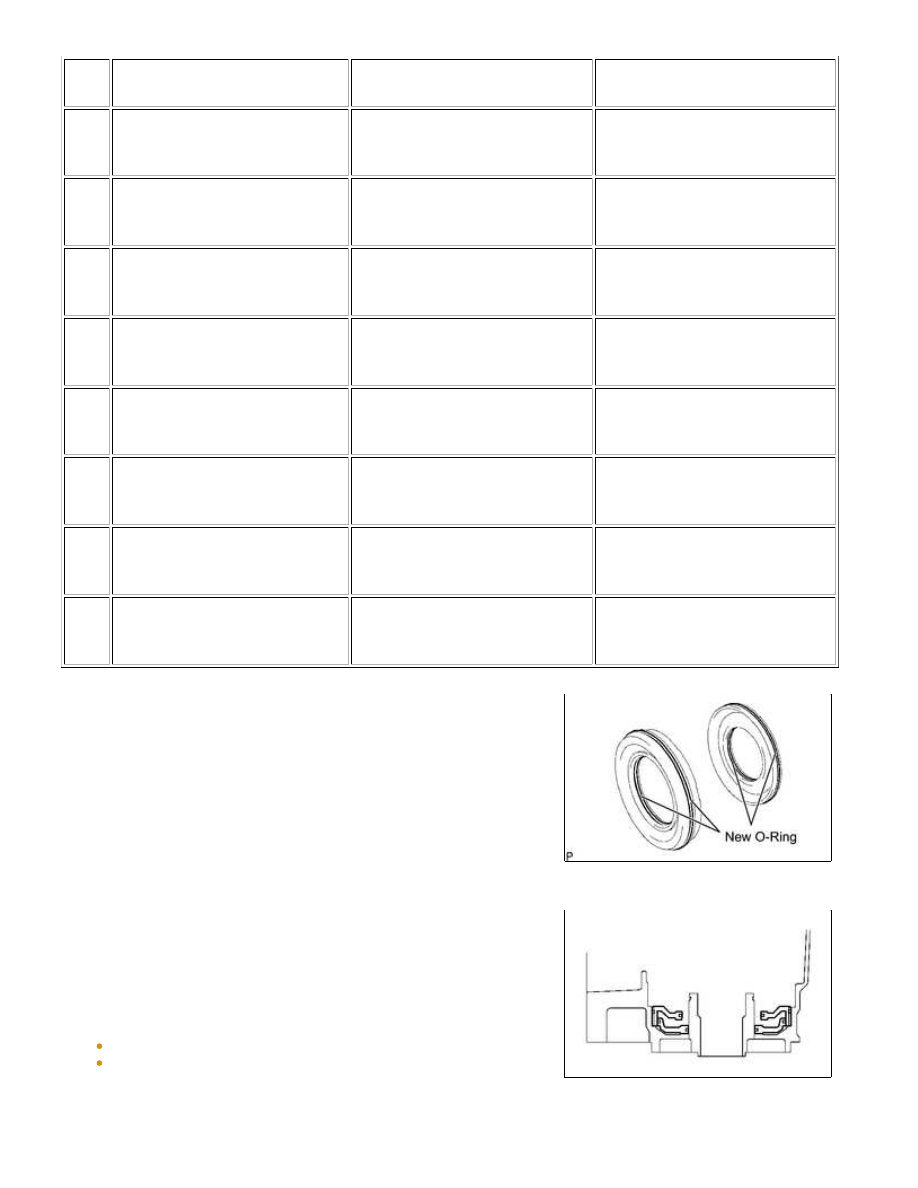

(a) Coat 2 new O-rings with ATF, and install them to the brake

reaction sleeve.

(b) Coat 2 new O-rings with ATF, and install them to the No. 4

brake piston.

(c) Install the No. 4 brake piston to the reaction sleeve.

3. INSTALL NO. 4 BRAKE PISTON WITH BRAKE REACTION

SLEEVE

(a) Install the No. 4 brake piston with brake reaction sleeve to the

transmission case

NOTICE:

Do not damage the O-rings.
Make sure the No. 4 brake piston is underneath the brake
reaction sleeve.

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...

4. INSTALL 1ST AND REVERSE BRAKE PISTON

(a) Coat a new O-ring with ATF.

(b) Install the O-ring to the 1st and reverse brake piston.

NOTICE:

Be careful not to damage the O-ring.

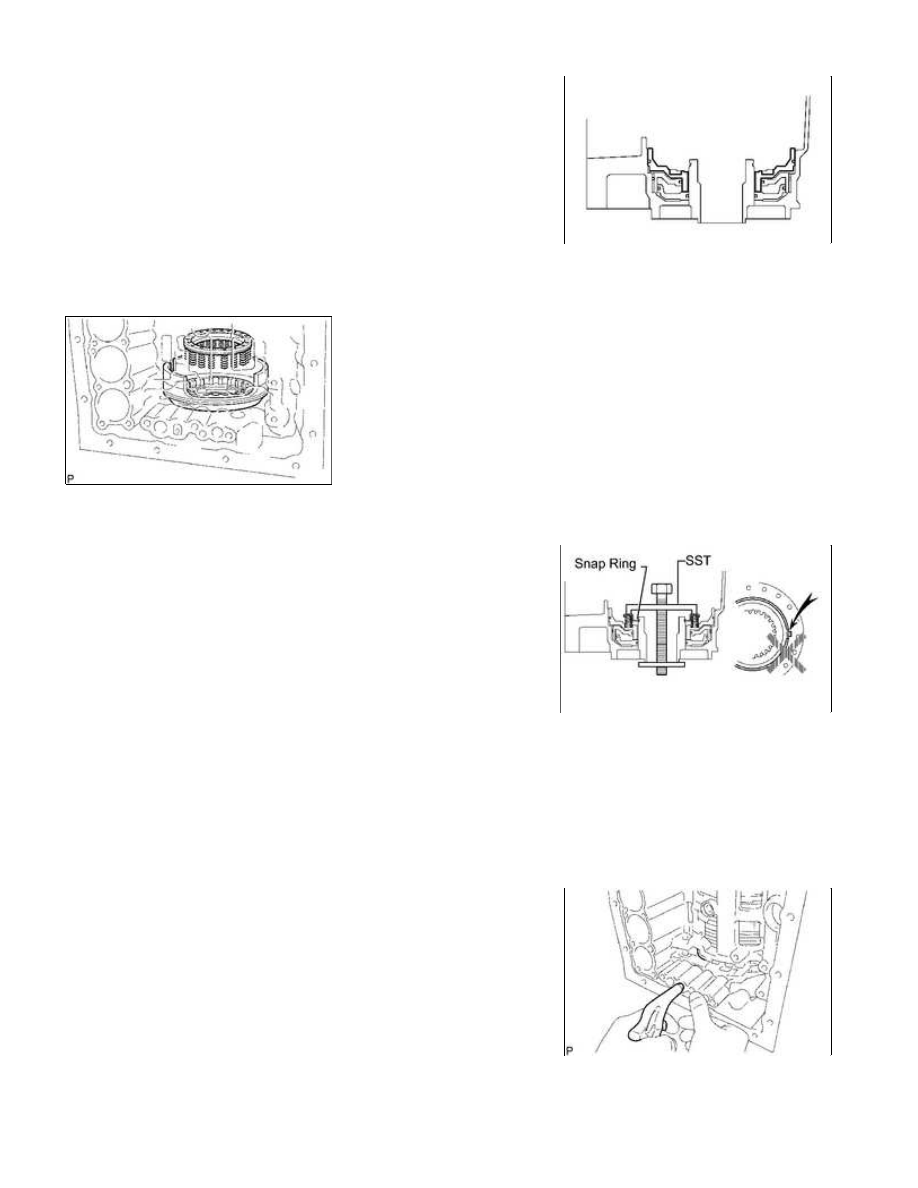

5. INSTALL 1ST AND REVERSE BRAKE RETURN SPRING SUB-ASSEMBLY

(a) Place the brake return spring onto the 1st and reverse brake piston.

(b) Place SST on a new spring retainer, and compress the return

spring.

SST: 09350-30020

09350-07050

(c) Using SST, install the snap ring.

SST: 09350-30020

09350-07070

NOTICE:

applying and releasing compressed air into and from the

transmission case.

6. INSTALL REAR PLANETARY GEAR ASSEMBLY

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...

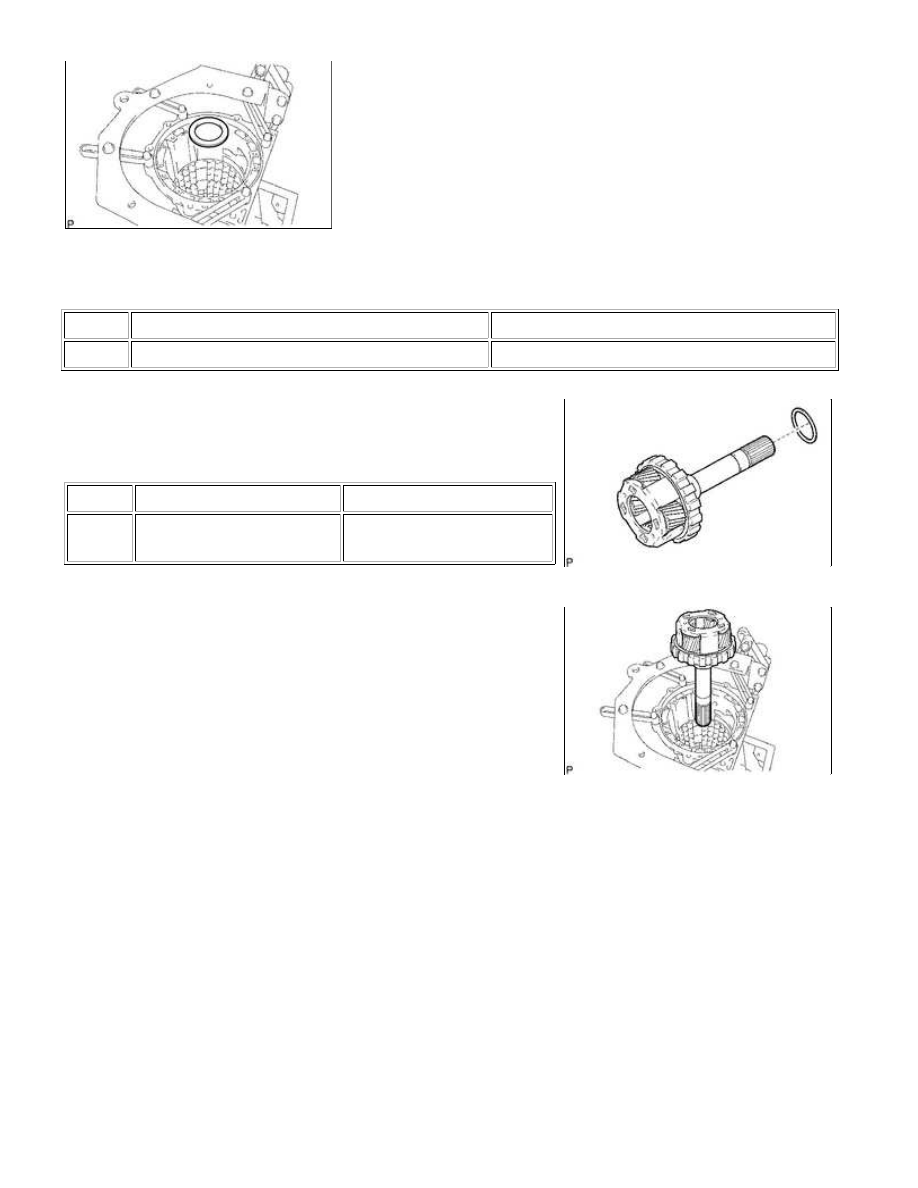

(a) Install the thrust bearing race.

Bearing Race Diameter:

ITEM

INSIDE

OUTSIDE

Race I

47.15 to 47.40 mm (81.86 to 1.87 in.)

67.07 to 67.40 mm (2.64 to 2.65 in.)

(b) Install the thrust needle roller bearing to the rear planetary

gear.

Bearing Diameter:

ITEM

INSIDE

OUTSIDE

Bearing

I

43.60 to 43.85 mm (1.72 to

1.73 in.)

62.95 to 63.20 mm (2.48 to

2.49 in.)

(c) Install the rear planetary gear assembly.

7. SELECT NO. 4 BRAKE FLANGE

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...

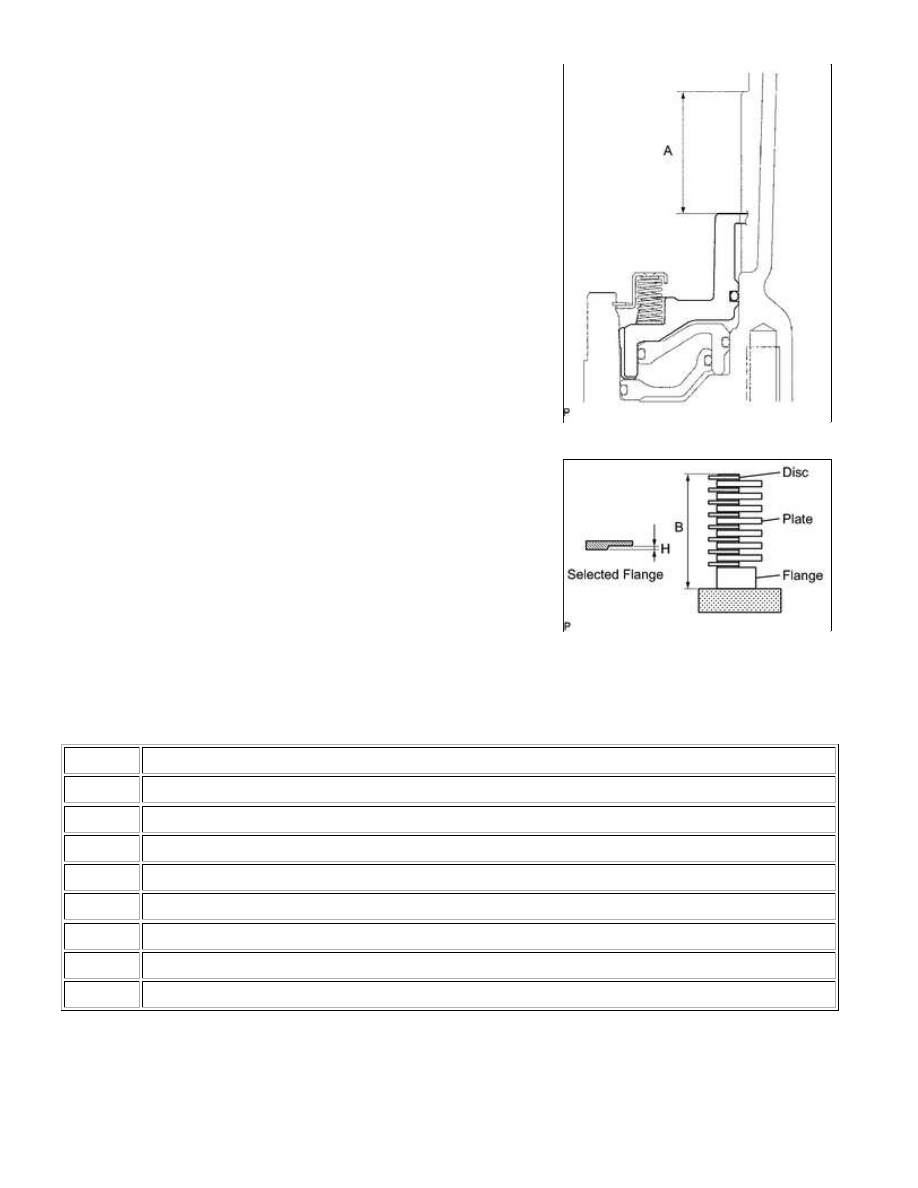

(a) Using a vernier caliper, measure distance A (from the top

NOTICE:

The 1st and reverse brake piston must be installed securely to

Distance A = 36.35 to 37.09 mm (1.43 to 1.46 in.)

(b) Assemble the No. 4 brake flange, 8 No. 4 brake discs and 7 No.

4 brake plates, and using a vernier caliper, measure distance B

in the illustration at both ends across the diameter, and calculate

the average.

HINT:

Distance B = 33.94 to 35.04 mm (1.34 to 1.38 in.)

Thickness H:

NO.

THICKNESS

0

0 mm (0 in.)

2

0.15 to 0.25 mm (0.00590 to 0.00984 in.)

4

0.35 to 0.45 mm (0.0138 to 0.0177 in.)

6

0.55 to 0.65 mm (0.0217 to 0.0256 in.)

8

0.75 to 0.85 mm (0.0295 to 0.0335 in.)

10

0.95 to 1.05 mm (0.0374 to 0.0413 in.)

12

1.15 to 1.25 mm (0.0453 to 0.0492 in.)

14

1.35 to 1.45 mm (0.0531 to 0.0571 in.)

A760F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISS...
