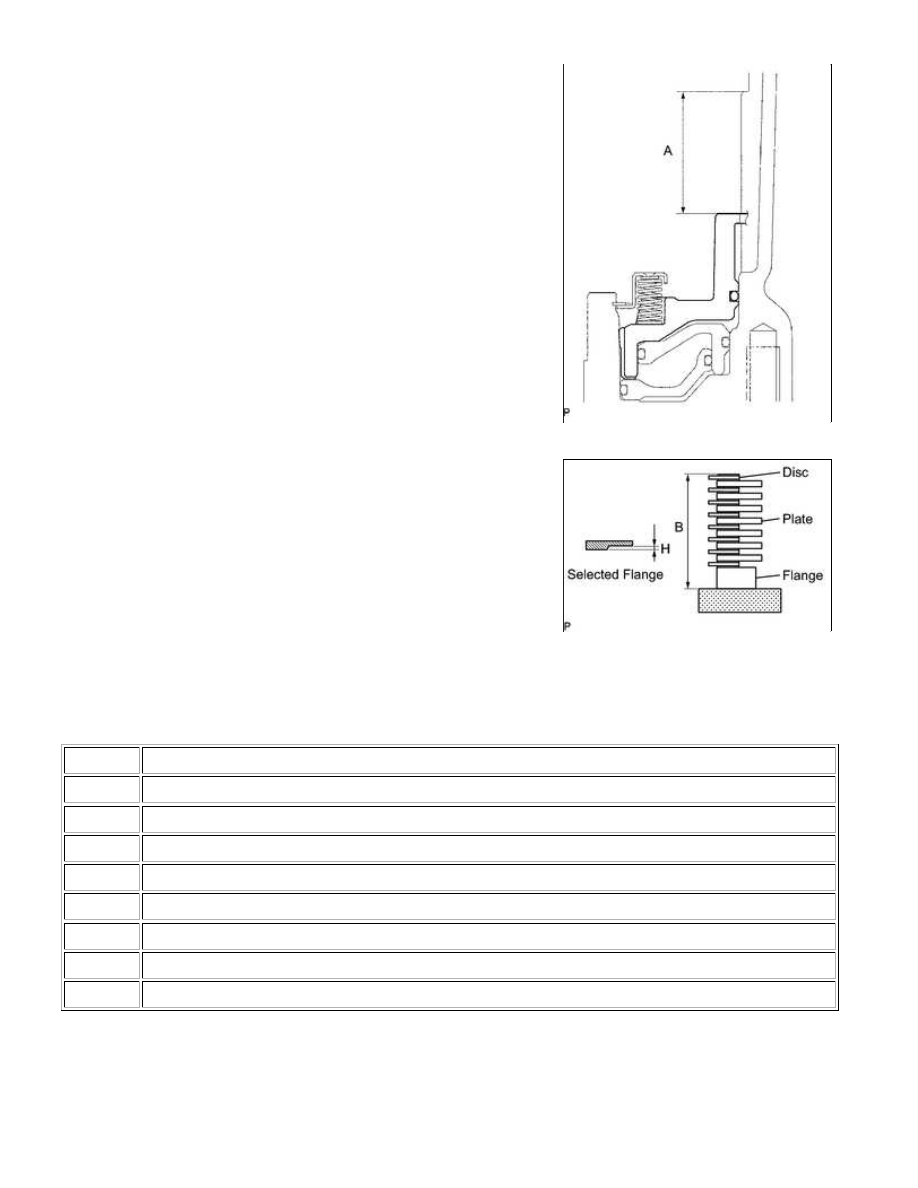

(a) Using a vernier caliper, measure distance A (from the top

NOTICE:

The 1st and reverse brake piston must be installed securely to

Distance A = 36.35 to 37.09 mm (1.43 to 1.46 in.)

(b) Assemble the No. 4 brake flange, 8 No. 4 brake discs and 7 No.

4 brake plates, and using a vernier caliper, measure distance B

in the illustration at both ends across the diameter, and calculate

the average.

HINT:

Distance B = 33.94 to 35.04 mm (1.34 to 1.38 in.)

Thickness H:

NO.

THICKNESS

0

0 mm (0 in.)

2

0.15 to 0.25 mm (0.00590 to 0.00984 in.)

4

0.35 to 0.45 mm (0.0138 to 0.0177 in.)

6

0.55 to 0.65 mm (0.0217 to 0.0256 in.)

8

0.75 to 0.85 mm (0.0295 to 0.0335 in.)

10

0.95 to 1.05 mm (0.0374 to 0.0413 in.)

12

1.15 to 1.25 mm (0.0453 to 0.0492 in.)

14

1.35 to 1.45 mm (0.0531 to 0.0571 in.)

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

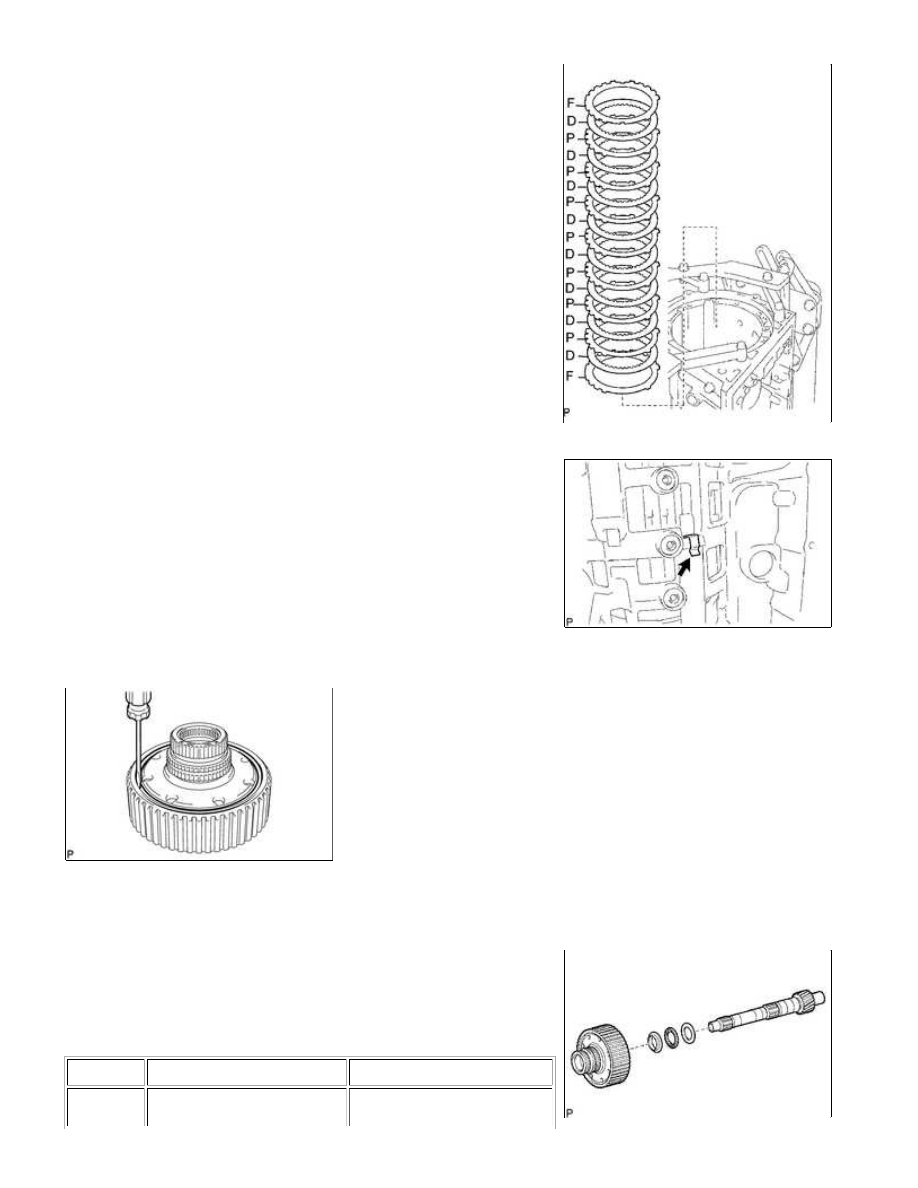

8. INSTALL NO. 4 BRAKE DISC

(a) Install the flange, 8 discs, 7 plates and selected flange.

Install in order:

F - D - P - D - P - D - P - D - P - D - P - D - P - D - P - D - F

HINT:

F = Flange

D = Disc

P = Plate

9. INSTALL BRAKE PLATE STOPPER SPRING

10. INSTALL REAR PLANETARY RING GEAR FLANGE SUB-ASSEMBLY

(a) Install the rear planetary ring gear flange to the rear planetary ring gear.

(b) Using a screwdriver, install the snap ring.

(c) Install the thrust bearing race, thrust needle roller bearing,

thrust bearing race and planetary ring gear flange together with

the rear planetary ring gear to the intermediate shaft.

Bearing and Race Diameter:

ITEM

INSIDE

OUTSIDE

Race H

33.18 to 33.53 mm (1.31 to

48.8 to 49.0 mm (1.89 to

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

ITEM

INSIDE

OUTSIDE

(Fr)

1.32 in.)

1.93 in.)

Bearing H

32.15 to 32.31 mm (1.26 to

1.27 in.)

48.97 to 49.77 mm (1.93 to

1.96 in.)

Race H

(Rr)

32.15 to 32.4 mm (1.27 to

1.28 in.)

48.7 to 49.0 mm (1.92 to

1.93 in.)

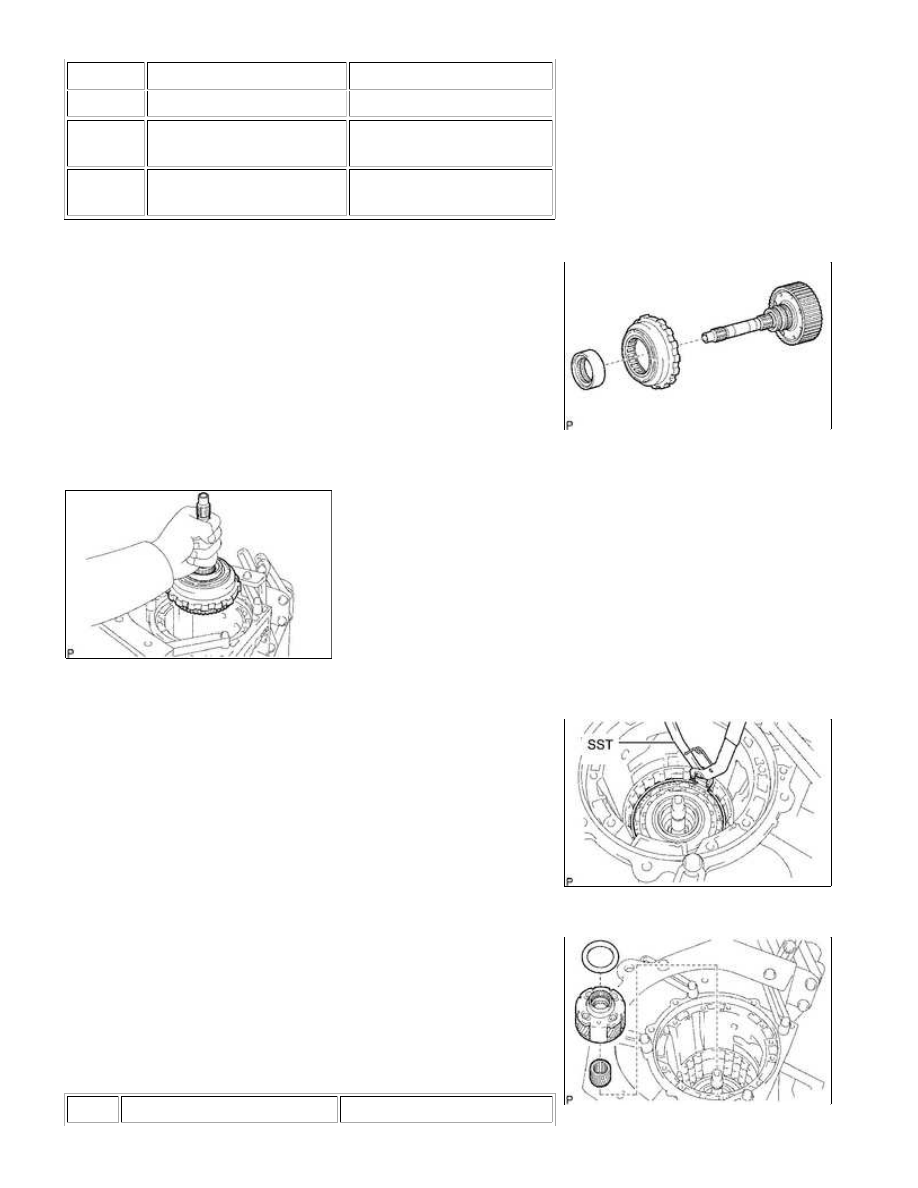

11. INSTALL NO. 3 1-WAY CLUTCH ASSEMBLY

(a) Install the 1-way clutch and 1-way clutch inner race to the

intermediate shaft.

12. INSTALL INTERMEDIATE SHAFT

(a) Install the intermediate shaft with No. 3 1-way clutch assembly to the case.

(b) Using SST, install the snap ring.

SST: 09350-30020

09350-07060

13. INSTALL CENTER PLANETARY GEAR ASSEMBLY

(a) Install the planetary sun gear and center planetary gear to the

case.

(b) Coat the thrust bearing race with petroleum jelly, and install it

to the center planetary gear.

Race Diameter:

ITEM

INSIDE

OUTSIDE

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

ITEM

INSIDE

OUTSIDE

Race

G

53.75 to 54.0 mm (2.12 to

2.13 in.)

73.7 to 74.0 mm (2.90 to

2.91 in.)

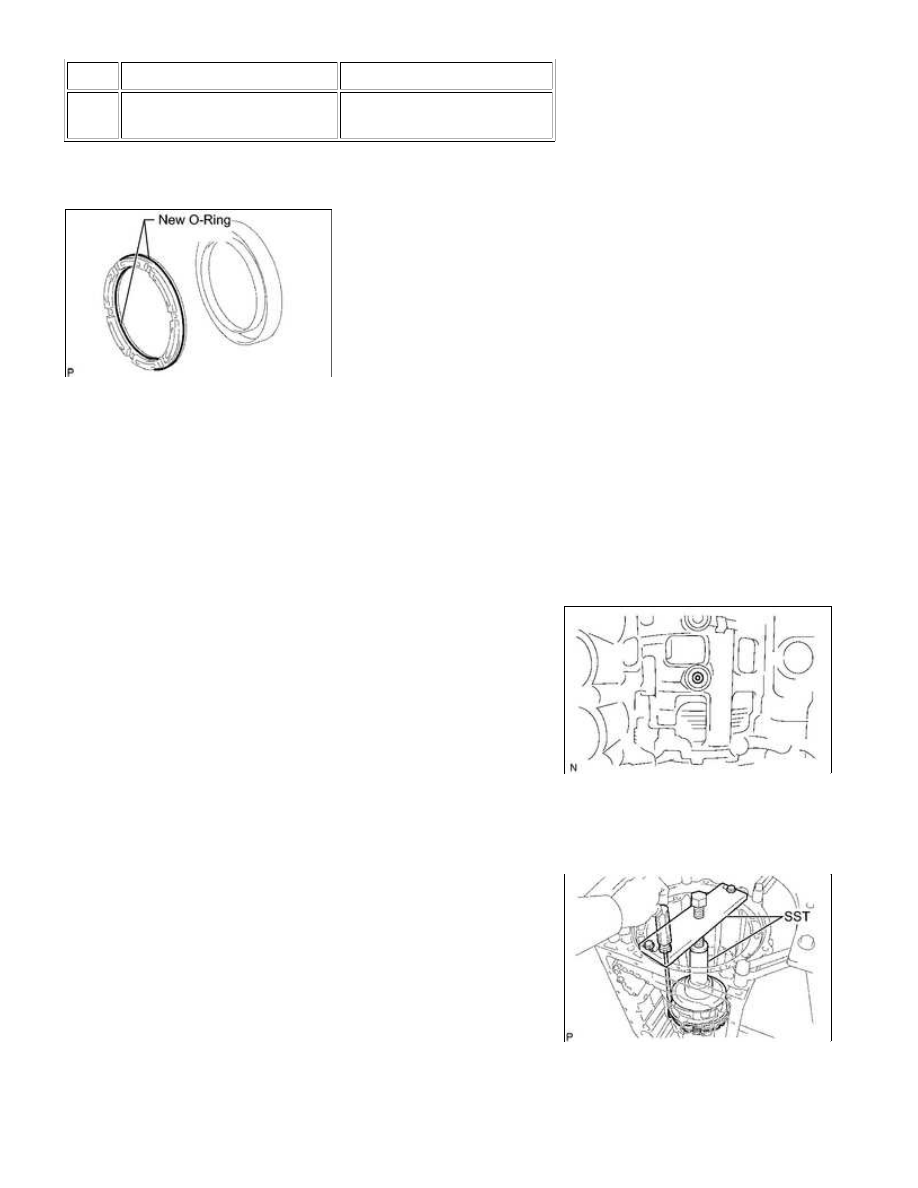

14. INSTALL NO. 2 BRAKE PISTON

(a) Coat 2 new O-rings with ATF, and install them to the brake piston.

(b) Press the brake piston into the brake cylinder with both hands.

NOTICE:

Be careful not to damage the O-rings.

(c) Install the No. 2 brake cylinder with No. 2 brake piston to the case.

HINT:

15. SELECT NO. 2 BRAKE FLANGE

(a) Install the No. 2 brake piston return spring and flange to the No. 2 brake piston.

(b) Place SST on the brake flange and compress the brake return

spring.

SST: 09351-40010

09351-04010

09351-04020

09351-04040

09351-04050

(c) Using a screwdriver, install the snap ring to the transmission case.

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...
