Toyota Tundra (2015 year). Manual - part 382

illustration.

HINT:

Standard distance A: 20.94 to 22.12 mm (0.824 to 0.871 in.)

(e) Remove the snap ring, flange and No. 2 brake piston return spring.

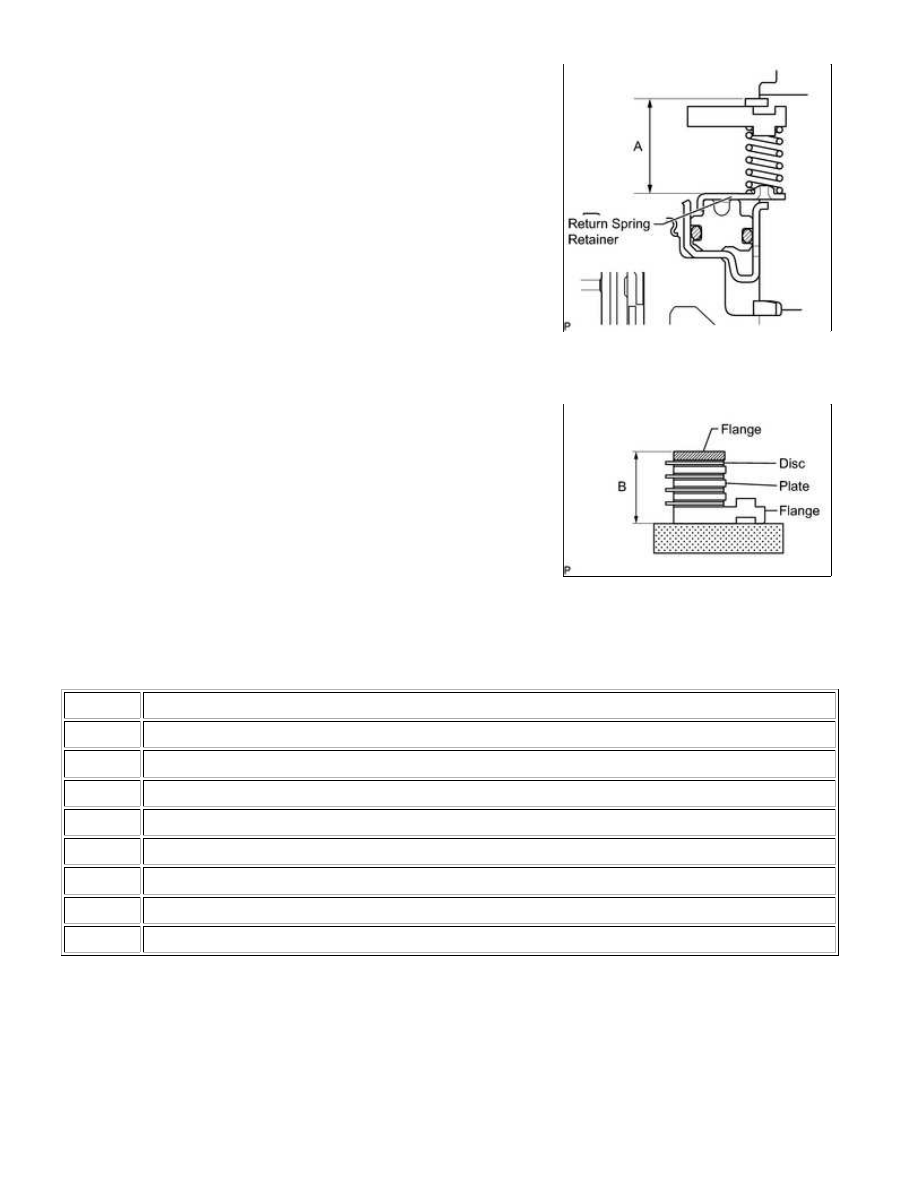

(f) Assemble the flange, 4 discs, 3 plates and flange (thickness:

1.95 to 2.05 mm (0.0768 to 0.0807 in.)) as shown in the

illustration, and using a vernier caliper, measure distance B in

the illustration at both ends across the diameter, and calculate

the average.

HINT:

Standard distance B: 18.52 to 19.15 mm (0.729 to 0.754 in.)

Flange Thickness:

NO.

THICKNESS

0

0 1.95 to 2.05 mm (0.0768 to 0.0807 in.)

1

2.05 to 2.15 mm (0.0807 to 0.0846 in.)

2

2.15 to 2.25 mm (0.0846 to 0.0886 in.)

3

2.25 to 2.35 mm (0.0886 to 0.0925 in.)

4

2.35 to 2.45 mm (0.0925 to 0.0965 in.)

5

2.45 to 2.55 mm (0.0965 to 0.100 in.)

6

2.55 to 2.65 mm (0.100 to 0.104 in.)

7

2.65 to 2.75 mm (0.104 to 0.108 in.)

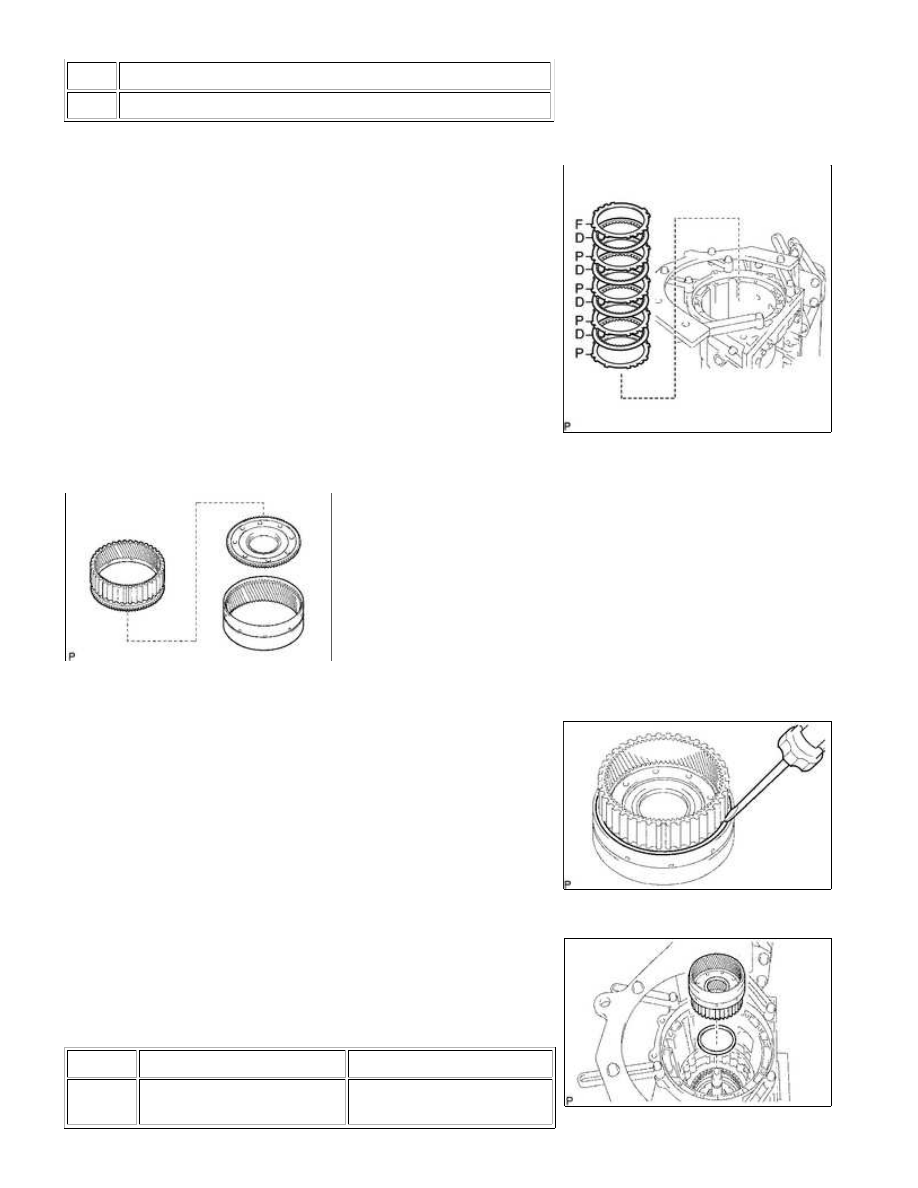

16. INSTALL NO. 2 BRAKE DISC SET

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

(a) Install the brake piston return spring.

(b) Install the 2 flanges, 4 discs, 3 plates.

Install in order:

F - D - P - D - P - D - P - D - F

HINT:

D = Disc

P = Plate

F = Flange

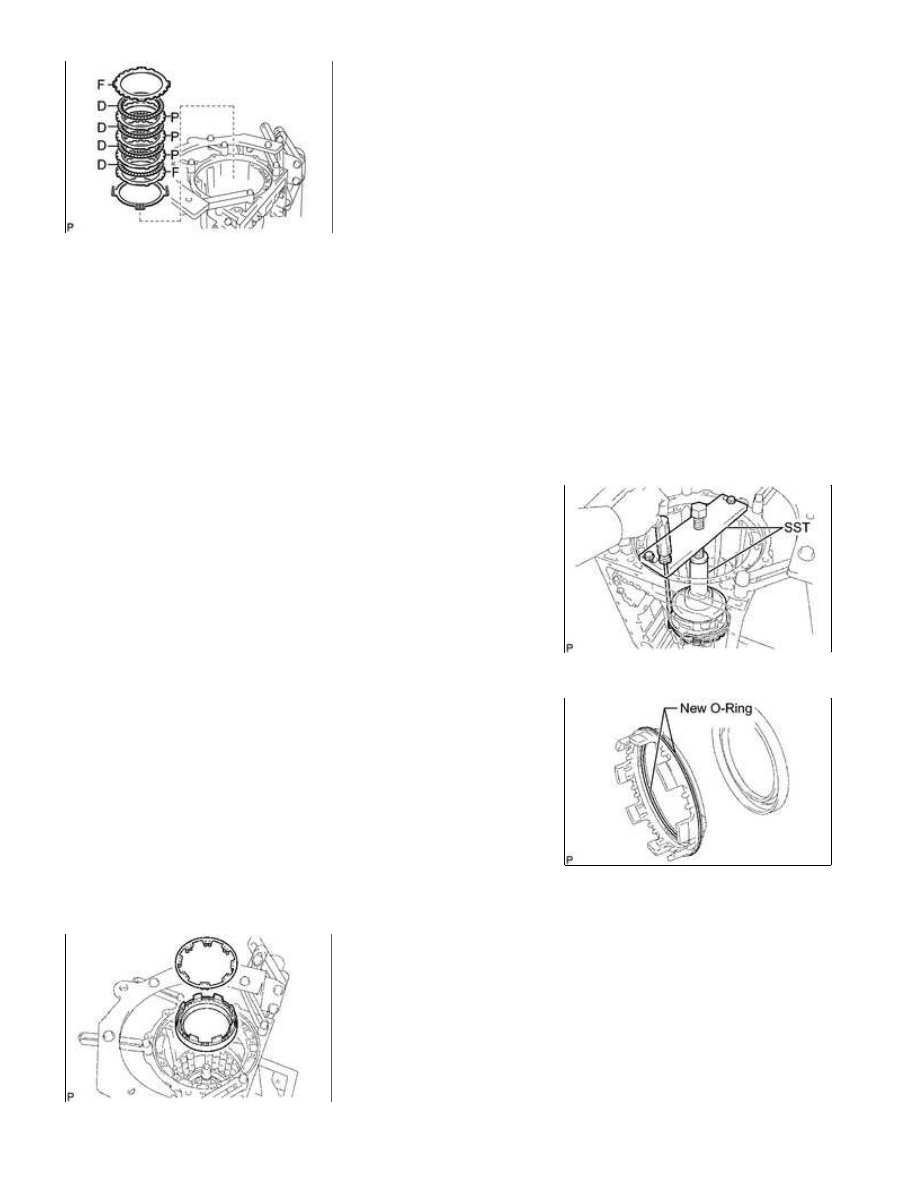

(c) Using SST and a press, compress the return spring and install

the snap ring.

SST: 09351-40010

09351-04010

09351-04030

09351-04040

09351-04050

17. INSTALL NO. 1 BRAKE PISTON

(a) Coat 2 new O-rings with ATF, and install them to the brake

piston.

(b) Press the brake piston into the brake cylinder with both hands to

install it.

NOTICE:

Be careful not to damage the O-rings.

18. INSTALL NO. 1 BRAKE PISTON RETURN SPRING SUB-ASSEMBLY

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

(a) Install the No. 1 brake cylinder with No. 1 brake piston and the brake piston return spring to the

transmission case.

transmission case.

19. INSTALL NO. 1 BRAKE PISTON RETURN SPRING SNAP

RING

(a) Using SST, compress the return spring and install the No. 1

brake piston return spring snap ring.

SST: 09351-40010

09351-04010

09351-04030

09351-04040

09351-04050

20. SELECT NO. 1 BRAKE FLANGE

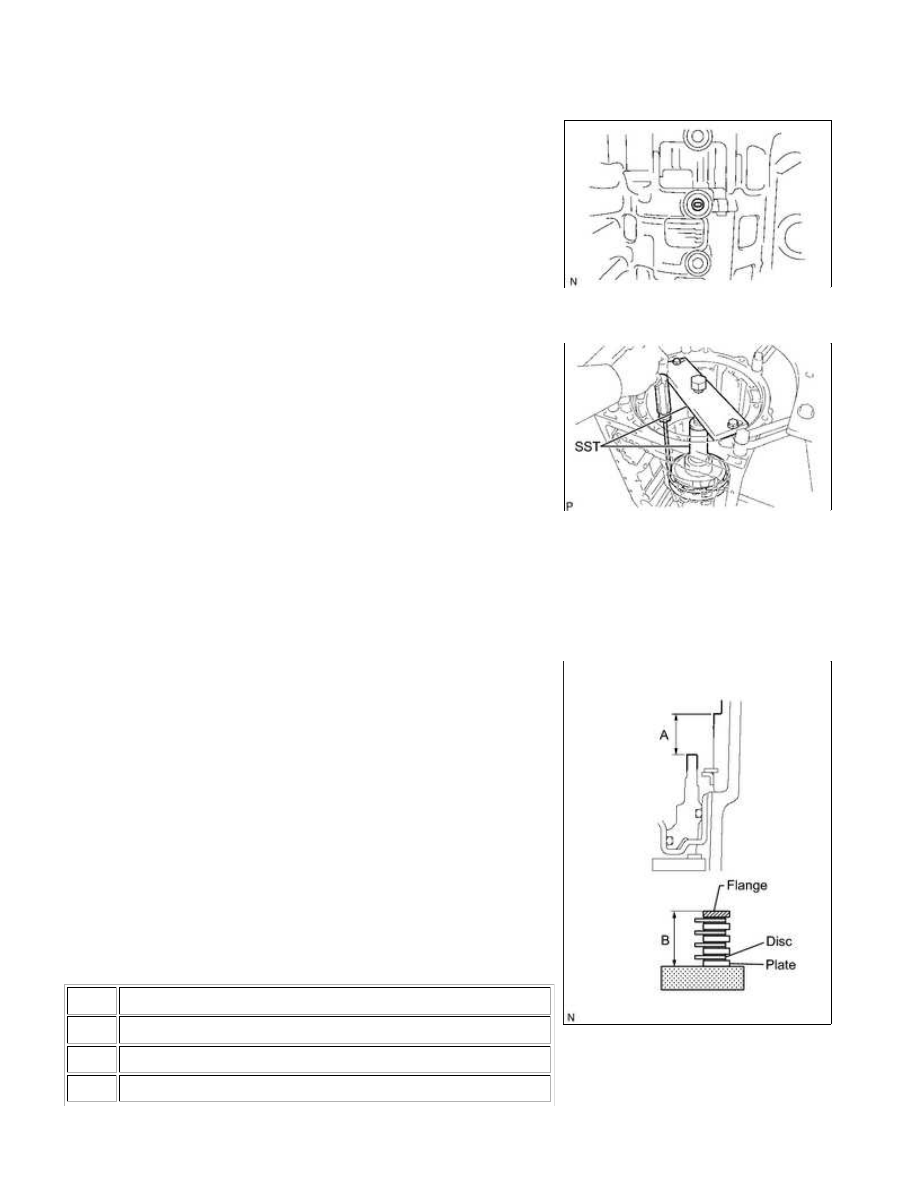

(a) Using a vernier caliper, measure distance A (from the step in the

HINT:

Standard distance A: 19.74 to 20.22 mm (0.777 to 0.796 in.)

(b) Assemble the 4 plates, 4 discs and flange (thickness: 2.15 to

2.25 mm (0.0846 to 0.0886 in.)) as shown in the illustration,

and using a vernier caliper, measure distance B in the illustration

at both ends across the diameter, and calculate the average.

HINT:

Standard distance B: 18.93 to 19.39 mm (0.745 to 0.763 in.)

0.0339 in.).

Flange Thickness:

NO.

THICKNESS

0

1.95 to 2.05 mm (0.0768 to 0.0807 in.)

1

2.15 to 2.25 mm (0.0846 to 0.0886 in.)

2

2.35 to 2.45 mm (0.0925 to 0.0965 in.)

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

NO.

THICKNESS

3

2.55 to 2.65 mm (0.100 to 0.104 in.)

21. INSTALL NO. 1 BRAKE DISC

(a) Install the 4 plates, 4 discs and flange.

Install in order:

P - D - P - D - P - D - P - D - F

HINT:

P = Plate

D = Disc

F = Flange

22. INSTALL CENTER PLANETARY RING GEAR

(a) Install the center planetary ring gear and front planetary ring gear flange to the front planetary ring gear.

(b) Using a screwdriver, install the snap ring.

23. INSTALL FRONT PLANETARY RING GEAR

(a) Install the thrust needle roller bearing and front planetary ring

gear to the case.

Thrust Needle Roller Bearing Diameter:

ITEM

INSIDE

OUTSIDE

Bearing

G

55.76 to 55.79 mm (2.19 to

2.20 in.)

76.1 to 76.35 mm (3.00 to

3.01 in.)

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...
