Toyota Tundra (2015 year). Manual - part 380

MARK

FRONT RACE DIAMETER

INSIDE/OUTSIDE

THRUST BEARING DIAMETER

INSIDE/OUTSIDE

REAR RACE DIAMETER

INSIDE/OUTSIDE

B

37.0 to 37.3 mm (1.46 to 1.47

in.)/52.1 to 52.3 mm (2.05 to

2.06 in.)

34.65 to 34.85 mm (81.36 to

1.37 in.)/51.56 to 51.86 mm

(2.03 to 2.04 in.)

-

C

-

21.35 to 21.60 mm (0.841 to

0.850 in.)/40.72 to 40.92 mm

(1.60 to 1.61 in.)

22.65 to 22.90 mm (0.892 to

0.902 in.)/44.50 to 44.75 mm

(1.75 to 1.76 in.)

D

-

35.65 to 35.9 mm (1.40 to 1.41

in.)/56.3 to 56.55 mm (2.22 to

2.23 in.)

-

E

-

42.55 to 42.80 mm (1.68 to 1.69

in.)/60.84 to 61.14 mm (2.40 to

2.41 in.)

-

F

38.0 to 38.2 mm (1.49 to 1.50

in.)/56.50 to 57.0 mm (2.22 to

2.24 in.)

43.4 to 43.6 mm (1.71 to 1.72

in.)/58.0 to 58.25 mm (2.28 to

2.29 in.)

-

G

-

55.76 to 55.79 mm (2.19 to 2.20

in.)/76.1 to 76.35 mm (3.00 to

3.01 in.)

53.75 to 54.0 mm (2.12 to 2.13

in.)/73.7 to 74.0 mm (2.90 to

2.91 in.)

H

33.18 to 33.53 mm (1.31 to 1.32

in.)/48.8 to 49.0 mm (1.89 to

1.93 in.)

32.15 to 32.31 mm (1.26 to 1.27

in.)/48.97 to 49.77 mm (1.93 to

1.96 in.)

32.15 to 32.4 mm (1.27 to 1.28

in.)/48.7 to 49.0 mm (1.92 to

1.93 in.)

I

-

43.60 to 43.85 mm (1.72 to 1.73

in.)/62.95 to 63.20 mm (2.48 to

2.49 in.)

47.15 to 47.40 mm (81.86 to

1.87 in.)/67.07 to 67.40 mm

(2.64 to 2.65 in.)

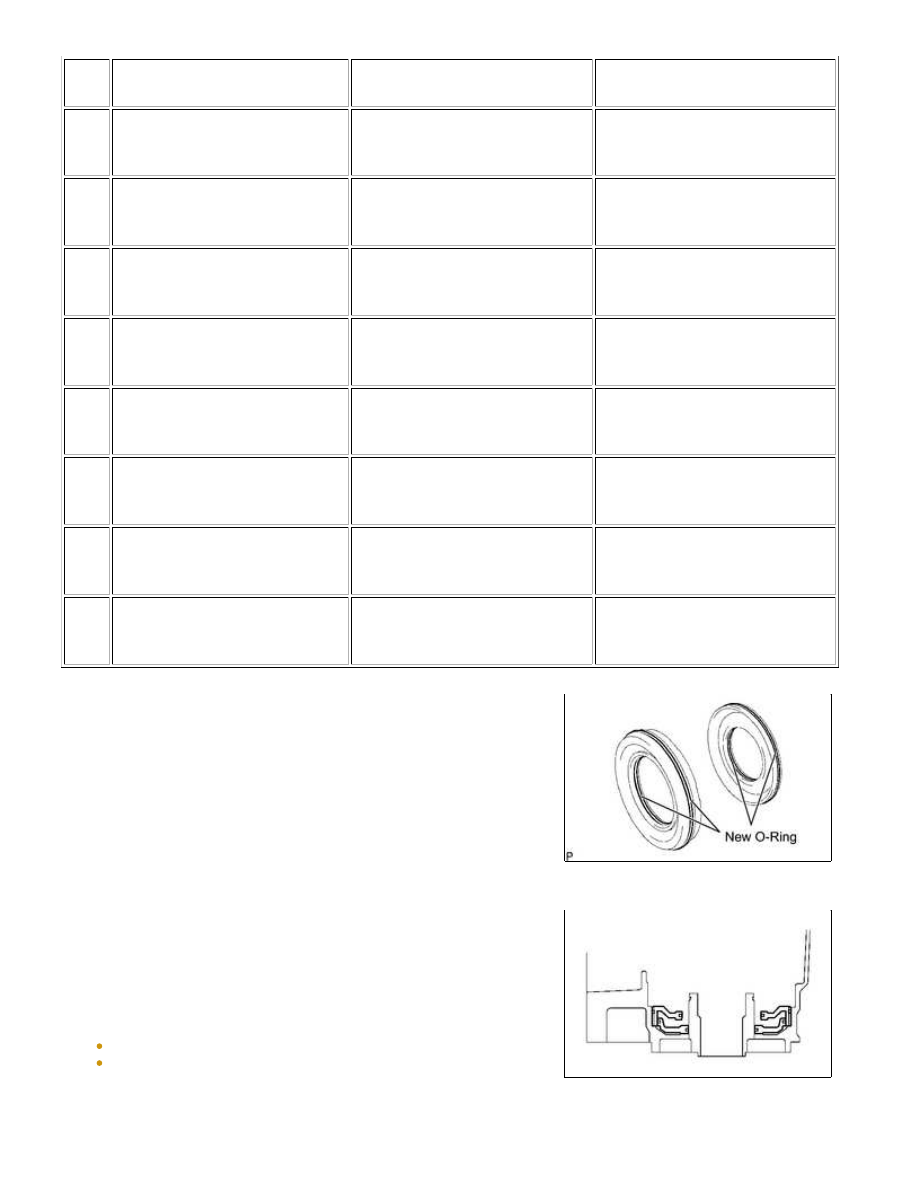

2. ASSEMBLE NO. 4 BRAKE PISTON AND BRAKE REACTION

SLEEVE

(a) Coat 2 new O-rings with ATF, and install them to the brake

reaction sleeve.

(b) Coat 2 new O-rings with ATF, and install them to the No. 4

brake piston.

(c) Install the No. 4 brake piston to the reaction sleeve.

3. INSTALL NO. 4 BRAKE PISTON WITH BRAKE REACTION

SLEEVE

(a) Install the No. 4 brake piston with brake reaction sleeve to the

transmission case

NOTICE:

Do not damage the O-rings.
Make sure the No. 4 brake piston is underneath the brake
reaction sleeve.

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

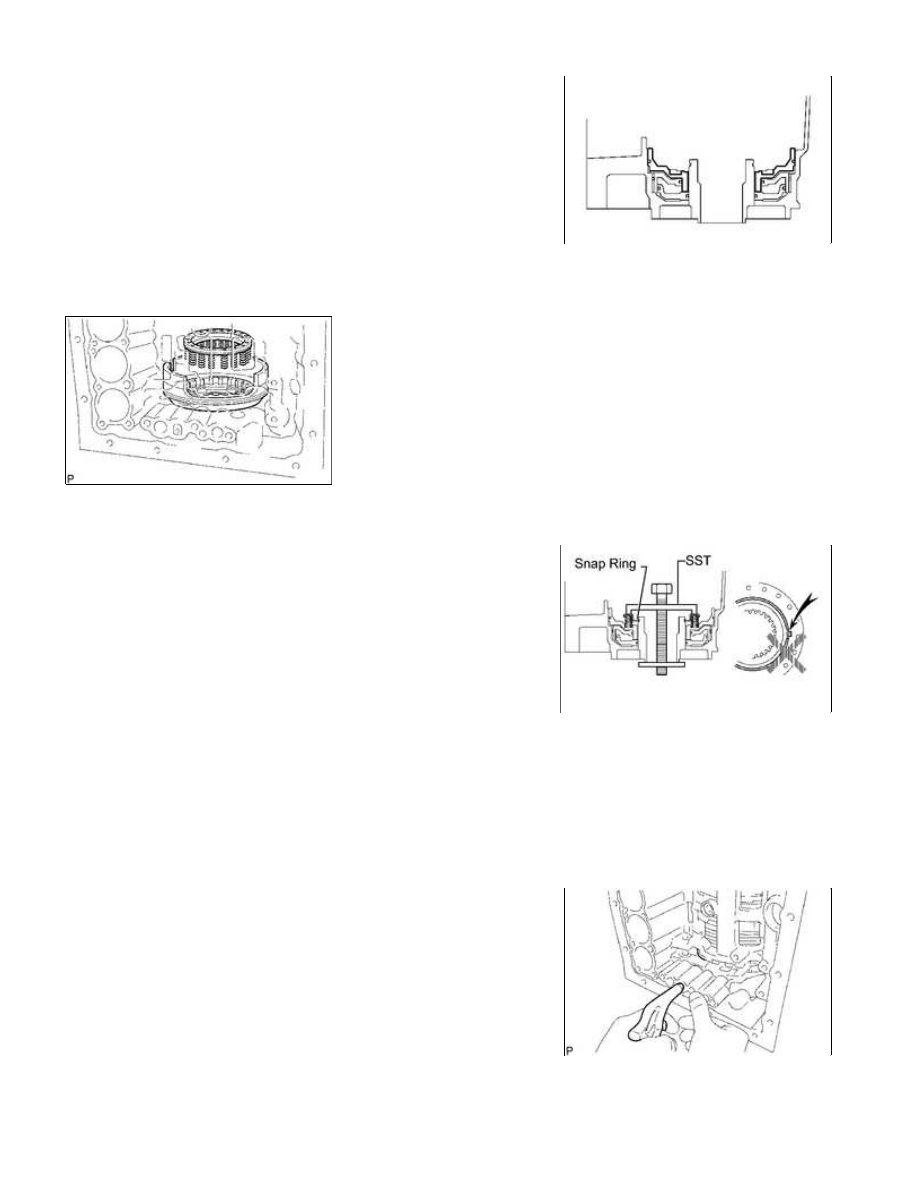

4. INSTALL 1ST AND REVERSE BRAKE PISTON

(a) Coat a new O-ring with ATF.

(b) Install the O-ring to the 1st and reverse brake piston.

NOTICE:

Be careful not to damage the O-ring.

5. INSTALL 1ST AND REVERSE BRAKE RETURN SPRING SUB-ASSEMBLY

(a) Place the brake return spring onto the 1st and reverse brake piston.

(b) Place SST on the spring retainer, and compress the return

spring.

SST: 09350-30020

09350-07050

(c) Using SST, install the snap ring.

SST: 09350-30020

09350-07070

NOTICE:

applying and releasing compressed air into and from the

transmission case.

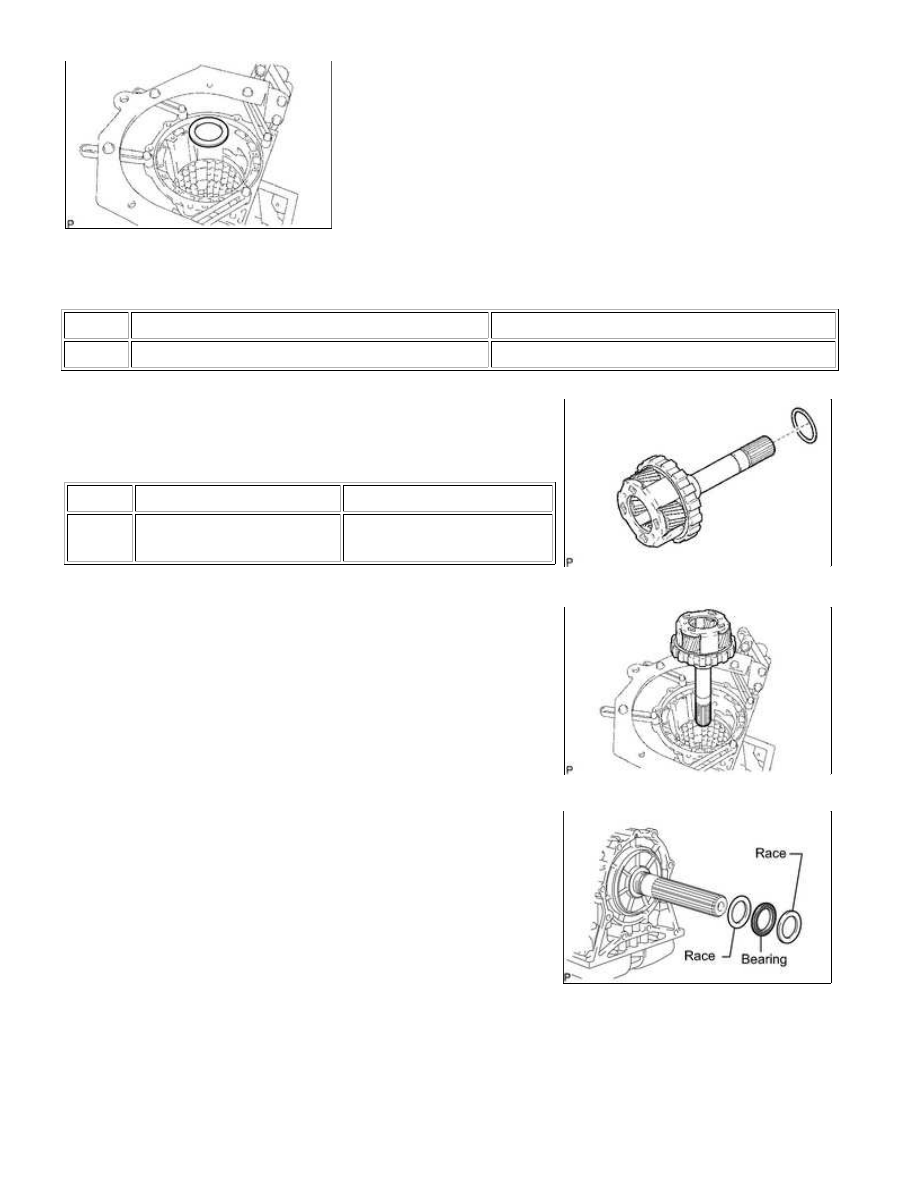

6. INSTALL REAR PLANETARY GEAR ASSEMBLY

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

(a) Install the thrust bearing race.

Bearing Race Diameter:

ITEM

INSIDE

OUTSIDE

Race I

47.15 to 47.40 mm (81.86 to 1.87 in.)

67.07 to 67.40 mm (2.64 to 2.65 in.)

(b) Install the thrust needle roller bearing to the rear planetary

gear.

Bearing Diameter:

ITEM

INSIDE

OUTSIDE

Bearing

I

43.60 to 43.85 mm (1.72 to

1.73 in.)

62.95 to 63.20 mm (2.48 to

2.49 in.)

(c) Install the rear planetary gear assembly.

(d) Install the rear planetary flange thrust bearing race, thrust

needle roller bearing and thrust bearing race.

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

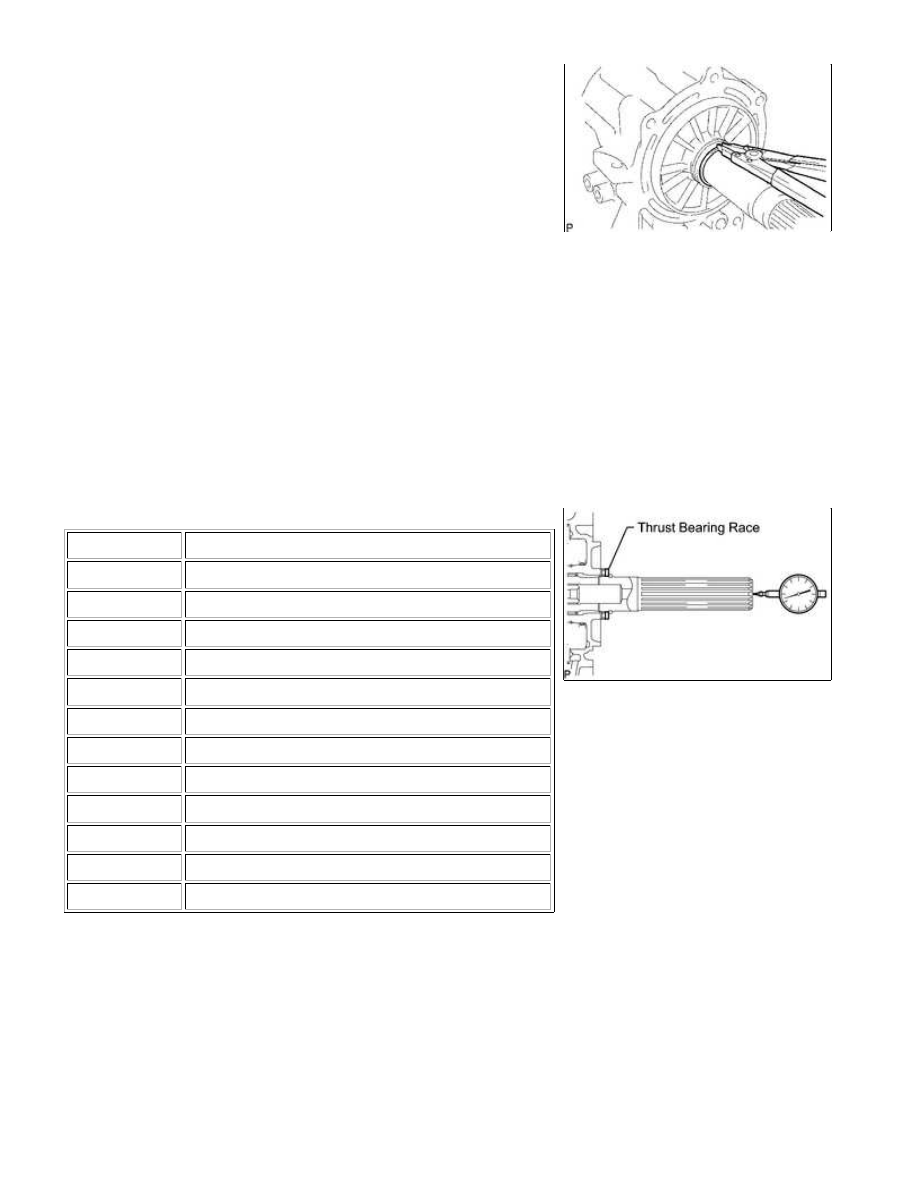

(e) Using a snap ring expander, install the snap ring.

(f) Using a dial indicator, measure the rear planetary gear end play.

Standard end play:

0.02 to 0.12 mm (0.000787 to 0.00472 in.)

If the end play is not as specified, replace the thrust bearing race

HINT:

Bearing Race Thickness:

COLOR

THICKNESS

Brown

3.775 to 3.824 mm (0.14862 to 0.15055 in.)

Brown/White

3.825 to 3.874 mm (0.15059 to 0.15252 in.)

White

3.875 to 3.924 mm (0.15256 to 0.15449 in.)

Orange

3.925 to 3.974 mm (0.15453 to 0.15646 in.)

Orange/Black

3.975 to 4.024 mm (0.15650 to 0.15842 in.)

Black

4.025 to 4.074 mm (0.15846 to 0.16039 in.)

Blue

4.075 to 4.124 mm (0.16043 to 0.16236 in.)

Blue/Green

4.125 to 4.174 mm (0.16240 to 0.16433 in.)

Green

4.175 to 4.224 mm (0.16437 to 0.16630 in.)

Brown/Yellow

4.225 to 4.274 mm (0.16634 to 0.16827 in.)

Yellow

4.275 to 4.324 mm (0.16831 to 0.17024 in.)

Blue/White

4.325 to 4.374 mm (0.17028 to 0.17220 in.)

7. SELECT NO. 4 BRAKE FLANGE

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...
