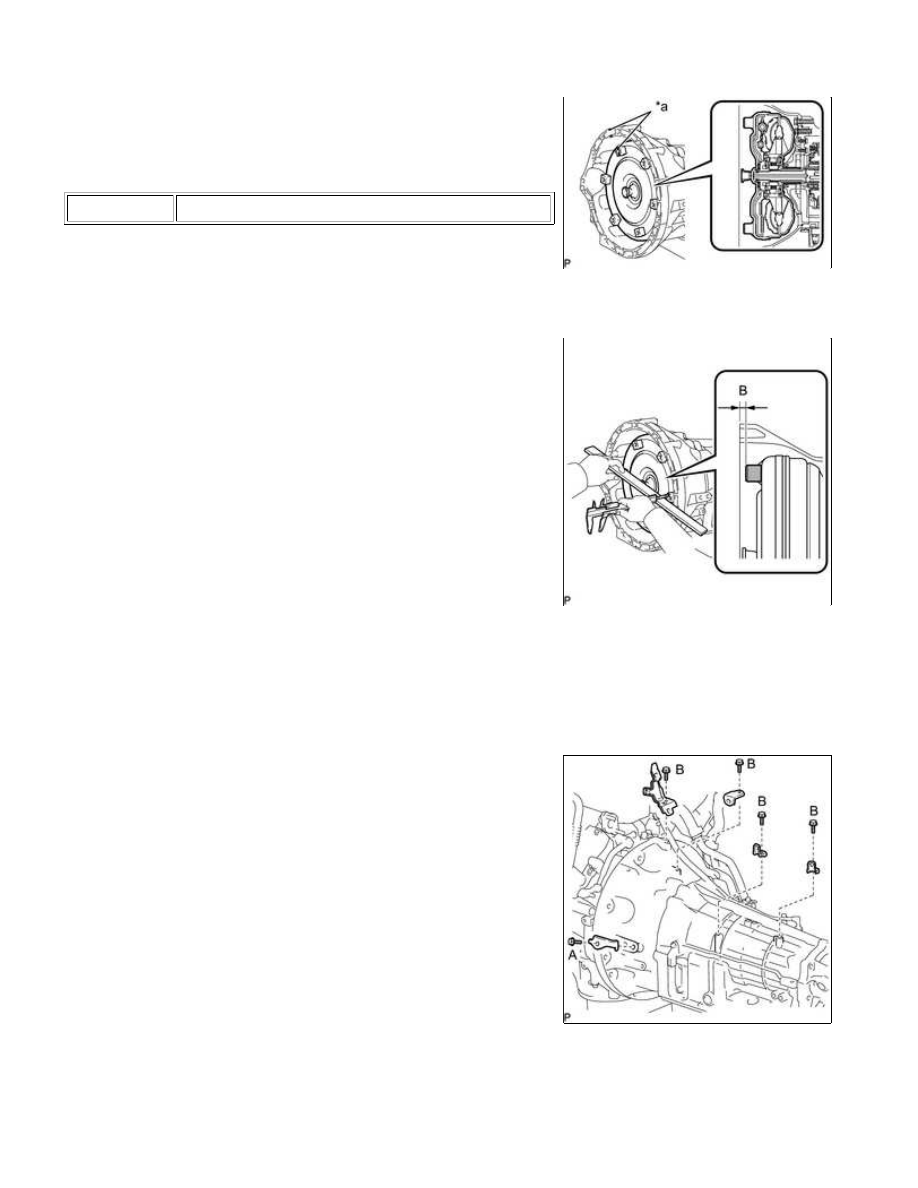

(d) Turn the torque converter clutch and align the matchmarks on

the torque converter clutch and transmission case to fit the key

Text in Illustration

*a

Matchmark

NOTICE:

Do not push on the torque converter when aligning the

matchmarks.

(e) Using a vernier caliper and straightedge, measure dimension "B"

shown in the illustration and check that B is more than A

(measured in step 1).

Standard distance:

A + 1 mm (0.0394 in.) or more

2. INSTALL TRANSMISSION CONTROL CABLE BRACKET

(a) Install the bracket with the 2 bolts.

Torque:

12 N·m {122 kgf·cm, 9ft·lbf}

3. INSTALL WIRE HARNESS CLAMP BRACKET

(a) Install the 5 wire harness clamp brackets with the 5 bolts.

Torque:

for bolt A -

60 N·m {612 kgf·cm, 44ft·lbf}

for bolt B -

8.0 N·m {82 kgf·cm, 71in·lbf}

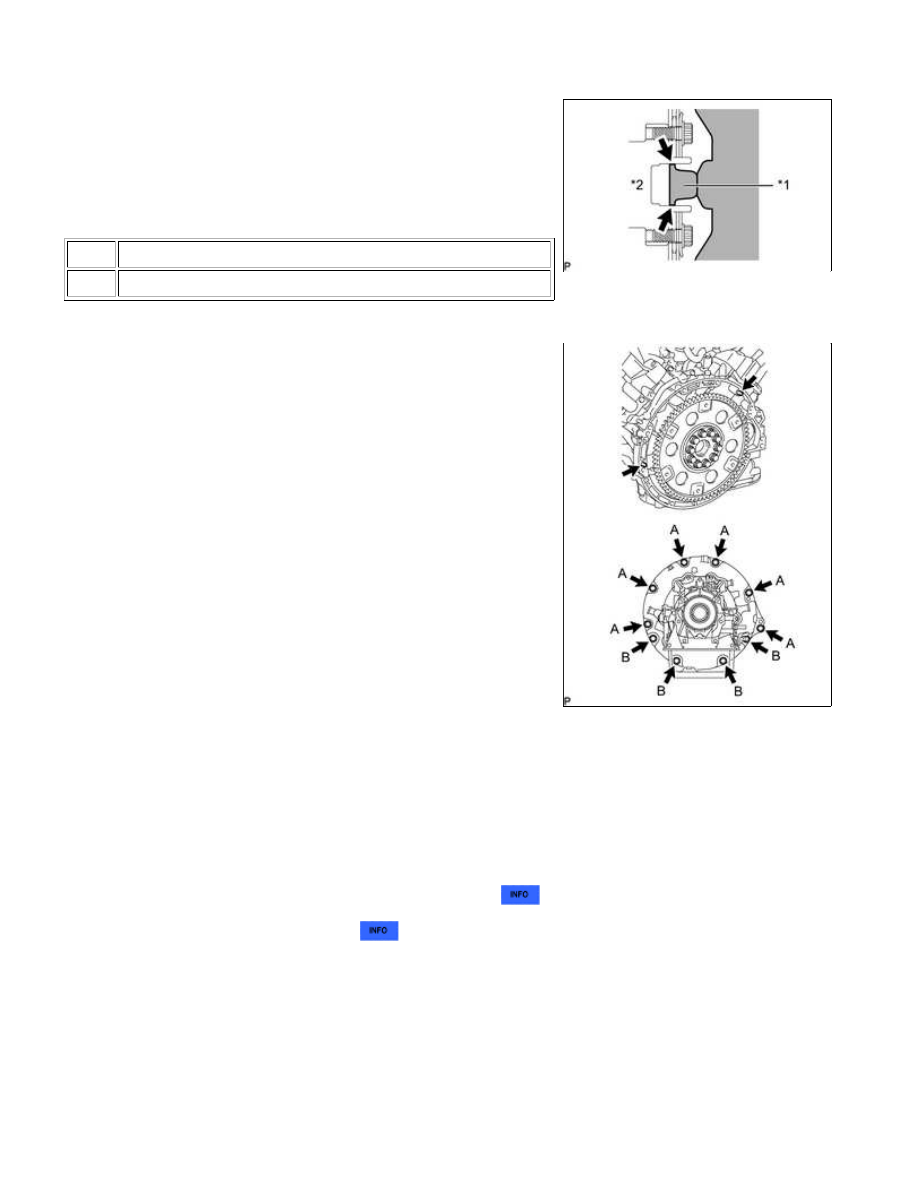

4. INSTALL AUTOMATIC TRANSMISSION ASSEMBLY

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

Clutch spline grease:

Toyota Genuine Clutch Spline Grease or equivalent

Maximum grease amount:

Approximately 1 g (0.0353 oz.)

Text in Illustration

*1

Torque Converter Centerpiece

*2

Crankshaft

(b) Confirm that the 2 knock pins are on the transmission contact

Torque:

for 17 mm head bolt A -

71 N·m {724 kgf·cm, 52ft·lbf}

for 14 mm head bolt B -

37 N·m {377 kgf·cm, 27ft·lbf}

5. INSTALL TRANSMISSION OIL COOLER ASSEMBLY

6. CONNECT WATER BY-PASS PIPE

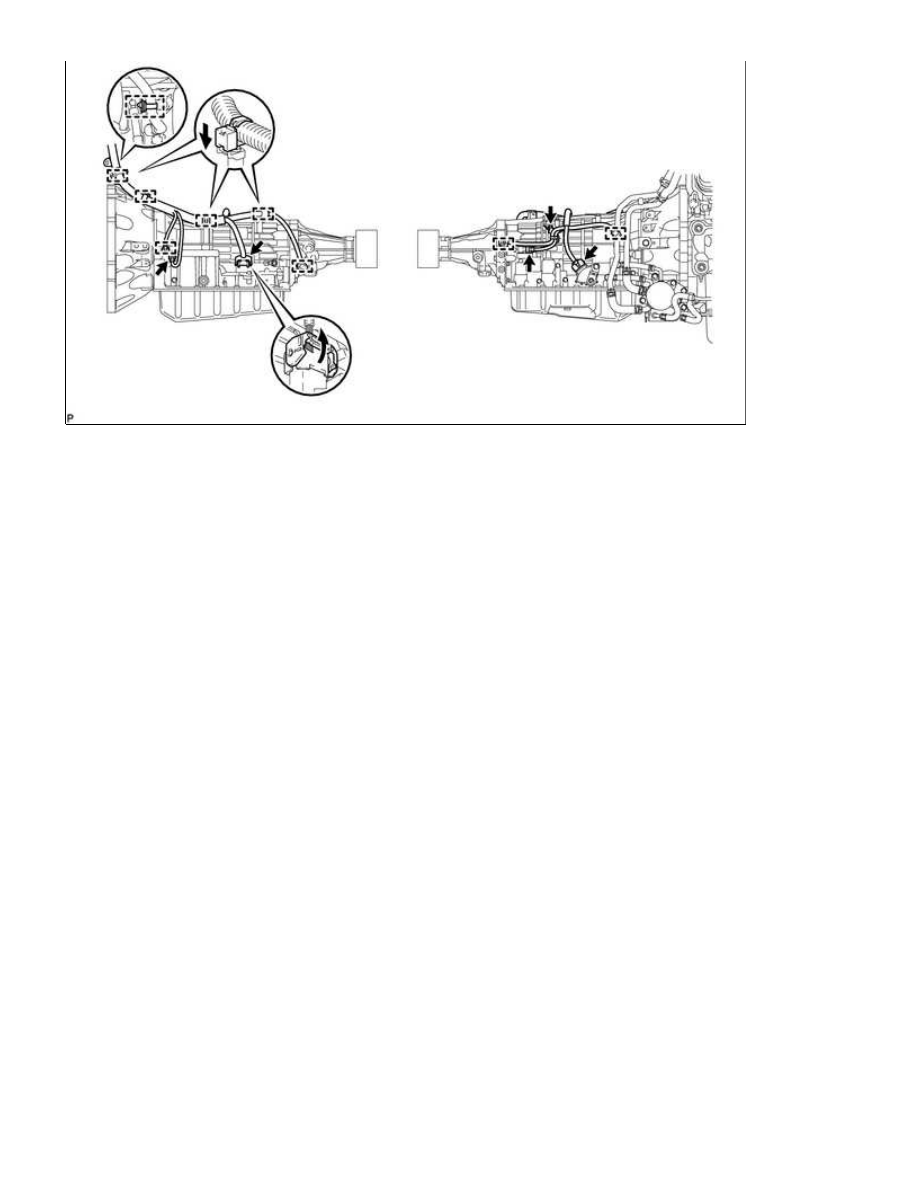

7. CONNECT WIRE HARNESS AND CONNECTOR

(a) Connect the park/neutral position switch connector, transmission wire connector and 2 speed sensor

connectors.

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

HINT:

Torque:

8.0 N·m {82 kgf·cm, 71in·lbf}

(c) Attach the 4 connector clamps and 5 harness clamps.

(d) Tilt up the automatic transmission.

(e) Connect the ground cable with the bolt.

Torque:

8.4 N·m {85 kgf·cm, 74in·lbf}

8. INSTALL REAR NO. 1 ENGINE MOUNTING INSULATOR

(a) Install the rear engine mounting insulator to the transmission with the 4 bolts.

Torque:

40 N·m {408 kgf·cm, 30ft·lbf}

9. INSTALL NO. 3 FRAME CROSSMEMBER SUB-ASSEMBLY

(a) Install the frame crossmember to the rear engine mounting insulator with the 4 bolts.

Torque:

21 N·m {214 kgf·cm, 15ft·lbf}

(b) Install the frame crossmember with the 4 bolts, 4 washers and 4 nuts.

Torque:

110 N·m {1122 kgf·cm, 81ft·lbf}

10. INSTALL DRIVE PLATE AND TORQUE CONVERTER CLUTCH SETTING BOLT

Torque:

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

53 N·m {535 kgf·cm, 39ft·lbf}

NOTICE:

Install the black bolt first, and then the 5 silver bolts.

(b) Install the flywheel housing side cover.

11. INSTALL STARTER ASSEMBLY

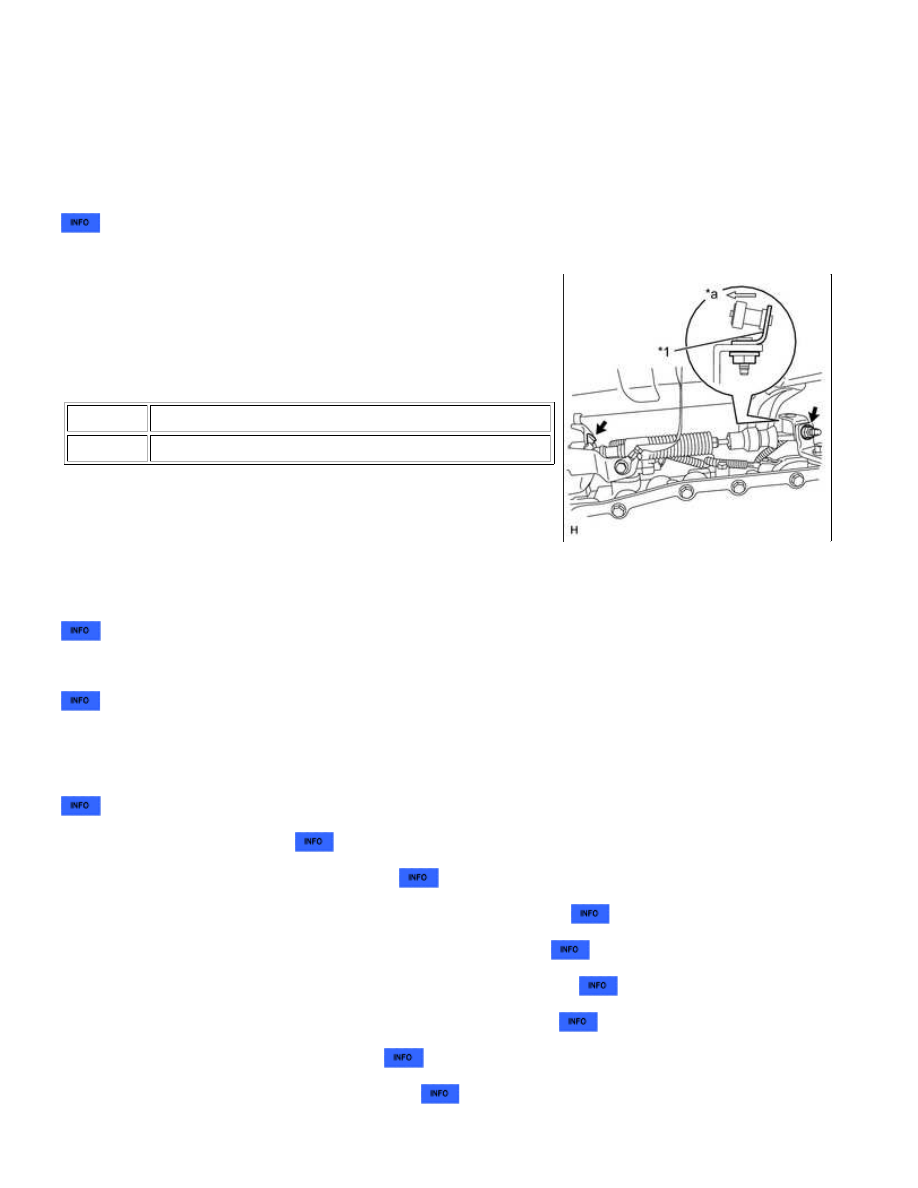

12. CONNECT TRANSMISSION CONTROL CABLE ASSEMBLY

(a) Connect the control cable with a new clip and the nut.

Torque:

13 N·m {133 kgf·cm, 10ft·lbf}

Text in Illustration

*1

Bracket

*a

When connecting the cable to the transmission control shaft

14. INSTALL PROPELLER SHAFT ASSEMBLY

15. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

16. ADD AUTOMATIC TRANSMISSION FLUID

17. ADD ENGINE COOLANT

18. CHECK FOR ENGINE COOLANT LEAK

19. ADJUST SHIFT LEVER POSITION (for Column Shift Type)

20. ADJUST SHIFT LEVER POSITION (for Floor Shift Type)

21. INSPECT SHIFT LEVER POSITION (for Column Shift Type)

22. INSPECT SHIFT LEVER POSITION (for Floor Shift Type)

23. INSPECT FOR EXHAUST GAS LEAK

24. INSTALL NO. 1 ENGINE UNDER COVER
