25. RESET MEMORY

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000004M5F00QX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISSION FLUID: REPLACEMENT; 2015 MY

Tundra [08/2014 -        ]

REPLACEMENT

1. REPLACE AUTOMATIC TRANSMISSION FLUID

(a) Lift the vehicle. [*1]

NOTICE:

Set the vehicle on a lift so that the vehicle is kept level when it is lifted up (make sure that the tilt angle

(c) Temporarily install the gasket and drain plug. [*3]

HINT:

Reuse the old gasket. A new gasket will be installed in step [*15].

(d) Remove the refill plug and overflow plug. [*4]

NOTICE:

Use Toyota Genuine ATF WS.

(f) Wait until the fluid flow slows and only drops come out. [*6]

(g) Temporarily install the gasket and overflow plug. [*7]

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

HINT:

Reuse the old gasket. The plug will be removed again to adjust the fluid level.

HINT:

HINT:

Reuse the old gasket. The plug will be removed again to adjust the fluid level.

(j) Lower the vehicle. [*10]

(k) Start the engine. [*11]

NOTICE:

Make sure that the A/C switch is off.

(l) Slowly move the shift lever from P to S, and then change the gear from 1st to 5th. Then return the shift

lever to P. [*12]

(m) Allow the engine to idle for 30 seconds to warm it up. [*13]

(n) Turn the ignition switch off. [*14]

(o) Repeat steps [*1] to [*14].

(p) Repeat steps [*1] to [*2].

(q) Install a new gasket and the drain plug[*15].

Torque:

20 N·m {204 kgf·cm, 15ft·lbf}

(r) Repeat steps [*4] to [*10].

(s) Adjust the fluid level



.

(t) Lower the vehicle.

(u) Operation complete.

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

Last Modified: 9-16-2014

6.6 N

Doc ID: RM000002BL004LX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISSION FLUID: ADJUSTMENT; 2015 MY Tundra

[08/2014 -        ]

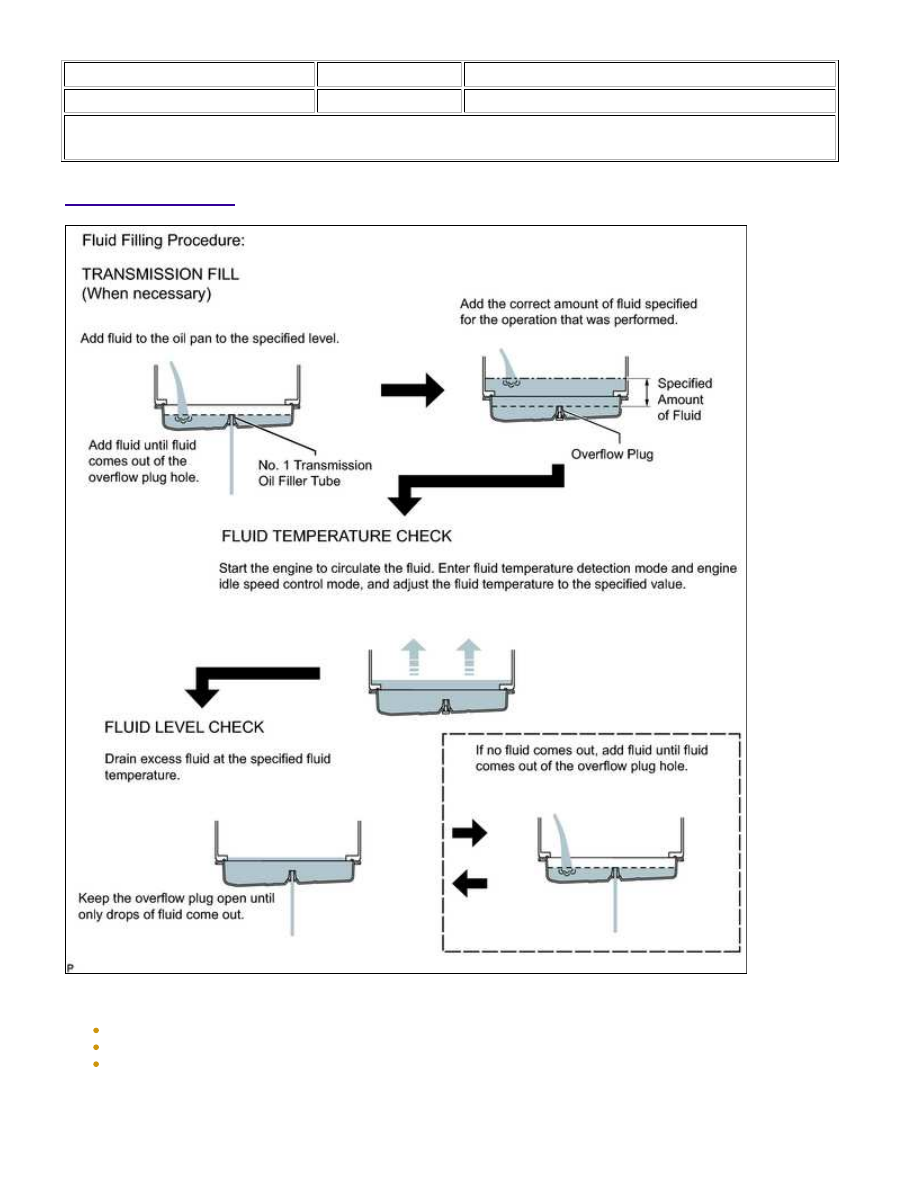

ADJUSTMENT

NOTICE:

This transmission requires Toyota Genuine ATF WS.
After servicing the transmission, you must follow the ATF adjustment procedure.
Maintain the vehicle in a horizontal position while adjusting the fluid level.

1. BEFORE FILLING TRANSMISSION

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...
