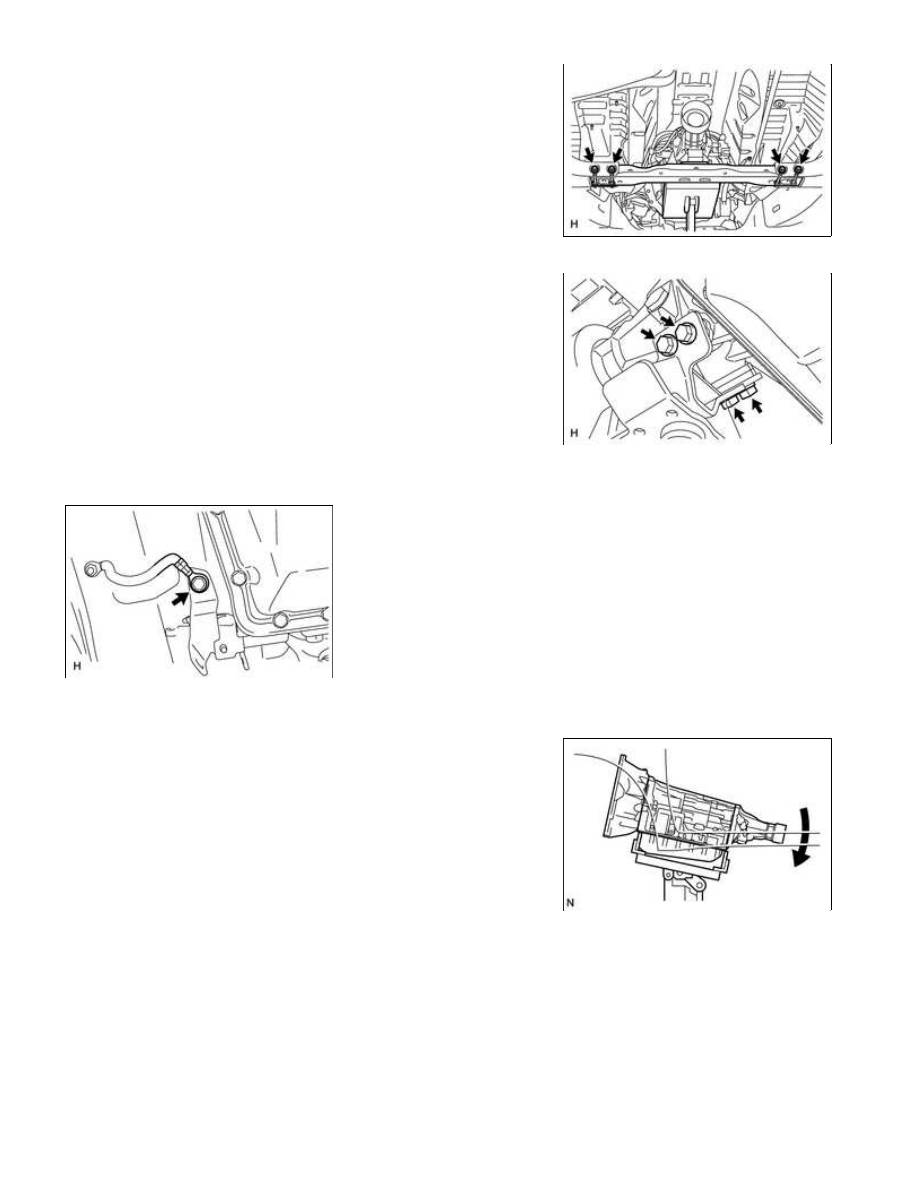

(b) Remove the 4 nuts, 4 washers, 4 bolts and crossmember.

13. REMOVE REAR NO. 1 ENGINE MOUNTING INSULATOR

(a) Remove the 4 bolts and rear engine mounting insulator from the

transmission.

14. DISCONNECT WIRE HARNESS AND CONNECTOR

(a) Remove the bolt and disconnect the ground cable.

(b) Tilt the transmission downward.

NOTICE:

Make sure the cooling fan does not contact the fan shroud.

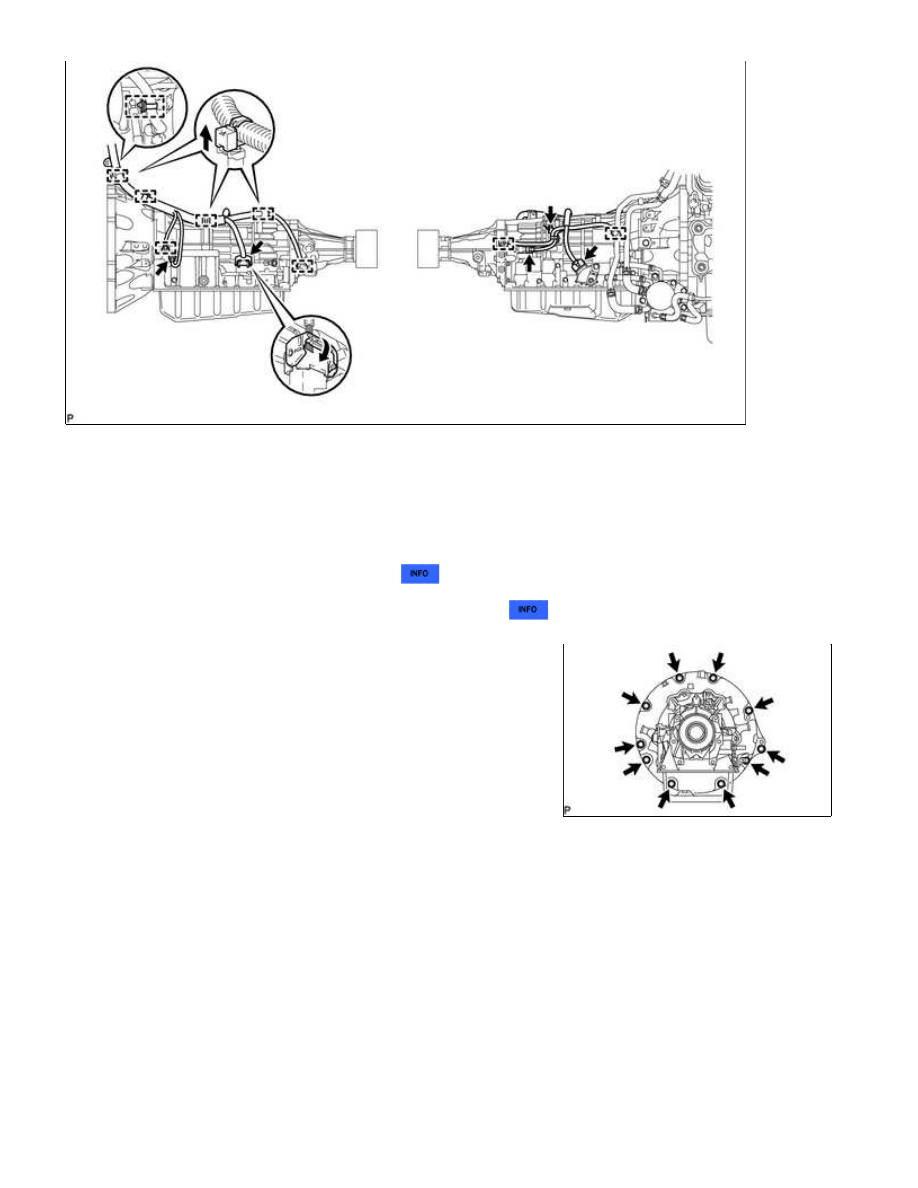

(c) Disconnect the park/neutral position switch connector, transmission wire connector and 2 speed sensor

connectors.

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

HINT:

Detach the claw, press down the lever, and then disconnect the transmission wire connector.

(d) Detach the 4 connector clamps and 5 harness clamps.

(e) Remove the bolt, disconnect the harness clamp and wire harness.

15. DISCONNECT WATER BY-PASS PIPE

16. REMOVE TRANSMISSION OIL COOLER ASSEMBLY

17. REMOVE AUTOMATIC TRANSMISSION ASSEMBLY

(a) Remove the 10 bolts and transmission.

NOTICE:

Do not use excess force when prying the transmission assembly.

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

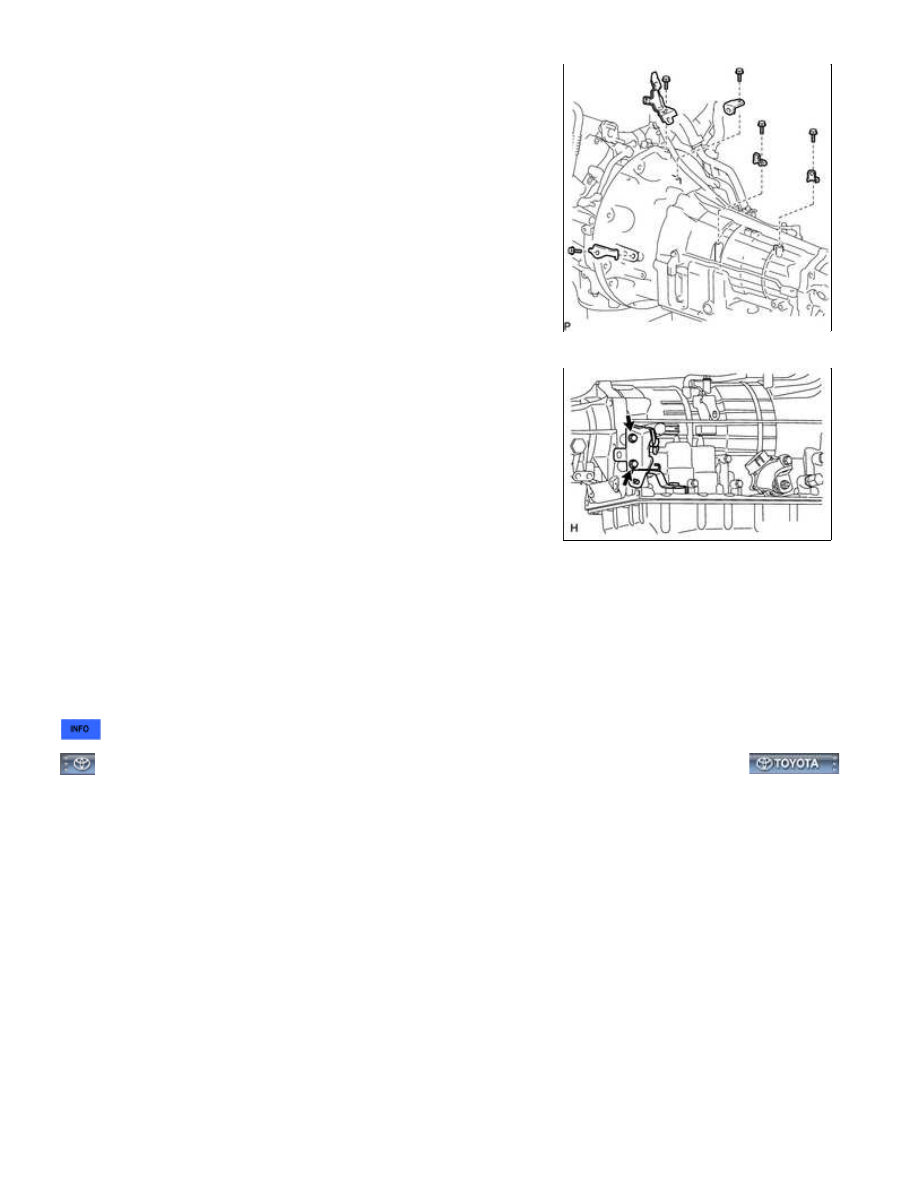

18. REMOVE HARNESS CLAMP BRACKET

(a) Remove the 5 bolts and 5 brackets.

19. REMOVE TRANSMISSION CONTROL CABLE BRACKET

(a) Remove the 2 bolts and bracket.

20. REMOVE TORQUE CONVERTER ASSEMBLY

(a) Remove the torque converter assembly from the automatic transmission assembly.

NOTICE:

Remove the torque converter assembly from the input shaft horizontally.

21. INSPECT TORQUE CONVERTER CLUTCH ASSEMBLY

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000018ZB056X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISSION ASSEMBLY: INSTALLATION; 2015 MY

Tundra [08/2014 -        ]

INSTALLATION

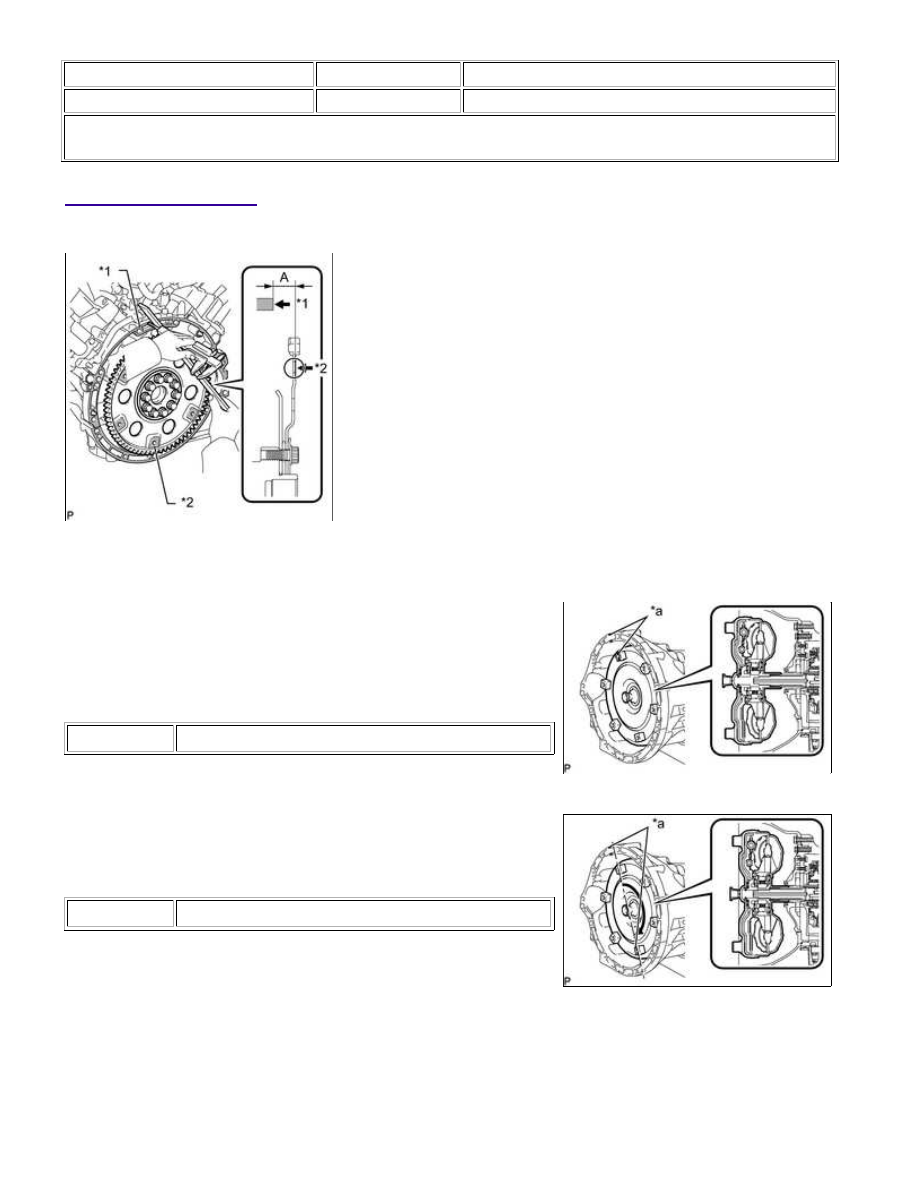

1. INSTALL TORQUE CONVERTER CLUTCH ASSEMBLY

(a) Using a vernier caliper and straightedge, measure dimension "A" between the transmission fitting surface

Text in Illustration

*a

Matchmark

Text in Illustration

*a

Matchmark

HINT:

Turn the torque converter clutch approximately 180°.

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...
