6.6 T

Doc ID: RM000001EDL00KX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PARKING BRAKE: PARKING BRAKE SYSTEM: PROBLEM SYMPTOMS TABLE; 2015 MY Tundra [08/2014 -

       ]

PROBLEM SYMPTOMS TABLE

HINT:

Parking brake system

SYMPTOM

SUSPECTED AREA

SEE PAGE

Parking brake drags

Parking brake pedal travel (adjustment necessary)

Parking brake wire (sticking)

Parking brake shoe clearance (adjustment necessary)

Parking brake shoe (cracked or damaged)

Tension or return spring (damaged)

PARKING BRAKE: PARKING BRAKE SYSTEM: PROBLEM SYM...

Last Modified: 9-16-2014

6.6 N

Doc ID: RM000001EDJ00JX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PARKING BRAKE: PARKING BRAKE SYSTEM: ADJUSTMENT; 2015 MY Tundra [08/2014 -        ]

ADJUSTMENT

1. REMOVE REAR WHEEL

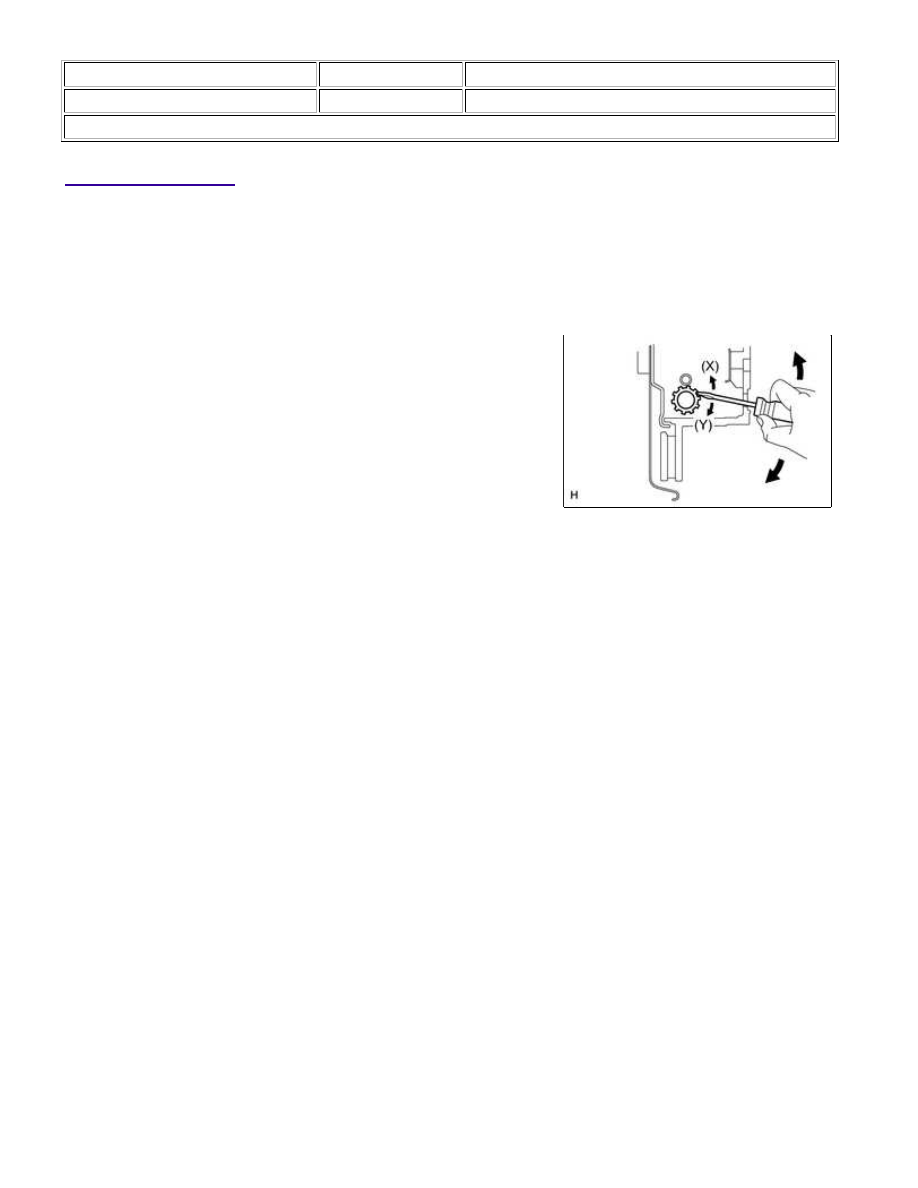

2. ADJUST PARKING BRAKE SHOE CLEARANCE

(a) Temporarily install the hub nuts.

(b) Remove the hole plug.

locked. Then rotate the adjustment wheel in the "Y" direction 8

notches.

(d) Check that the disc can be rotated smoothly. If not, rotate the adjustment wheel in the "Y" direction and

check again.

(e) Install the hole plug.

(f) Remove the hub nuts.

3. INSTALL REAR WHEEL

Torque:

for aluminum wheel -

131 N·m {1336 kgf·cm, 97ft·lbf}

for steel wheel -

209 N·m {2131 kgf·cm, 154ft·lbf}

4. CHECK PARKING BRAKE PEDAL TRAVEL

(a) Firmly depress the parking brake pedal.

(b) Release the parking brake.

Standard:

6 to 9 clicks

5. ADJUST PARKING BRAKE PEDAL TRAVEL

(a) Depress the parking brake pedal.

PARKING BRAKE: PARKING BRAKE SYSTEM: ADJUSTMENT; 20...

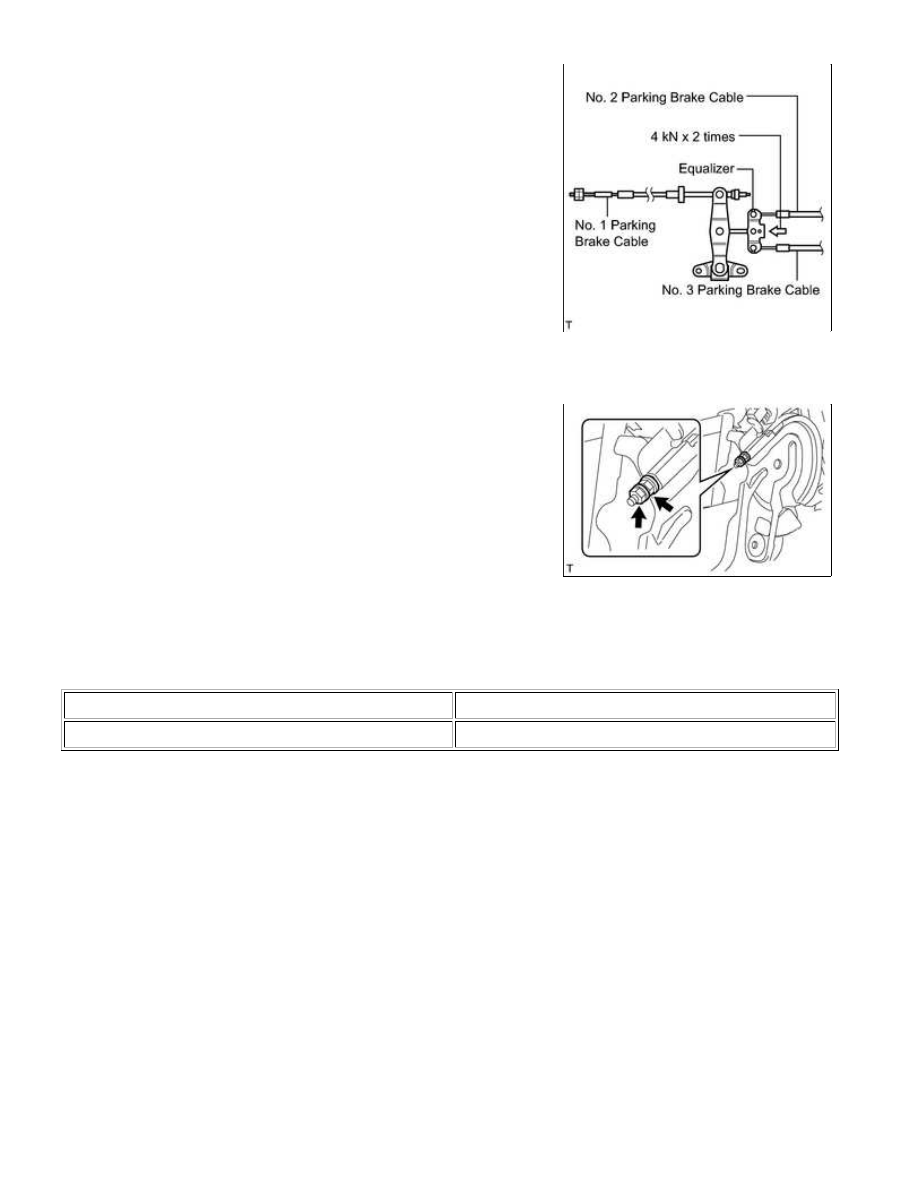

(b) Apply load equivalent to 4 kN (408 kgf, 899.2 lbf) on equalizer

twice to pull No. 2 and No. 3 parking brake cable to remove

initial elongation.

(c) Release the parking brake pedal to the original position.

(d) Loosen the pedal side No. 1 parking brake cable lock nut.

(e) Turn the pedal side No. 1 parking brake cable adjustment nut until the parking brake pedal travel is

correct.

Standard parking brake pedal travel:

PEDAL LOAD

SPECIFIED CONDITION

300 N (31 kgf, 67.4 lbf)

6 to 9 clicks

(f) Using a wrench or equivalent to hold the adjustment nut, tighten the lock nut.

Torque:

5.4 N·m {55 kgf·cm, 48in·lbf}

NOTICE:

Pay attention that the adjustment nut does not rotate with the lock nut during tightening.

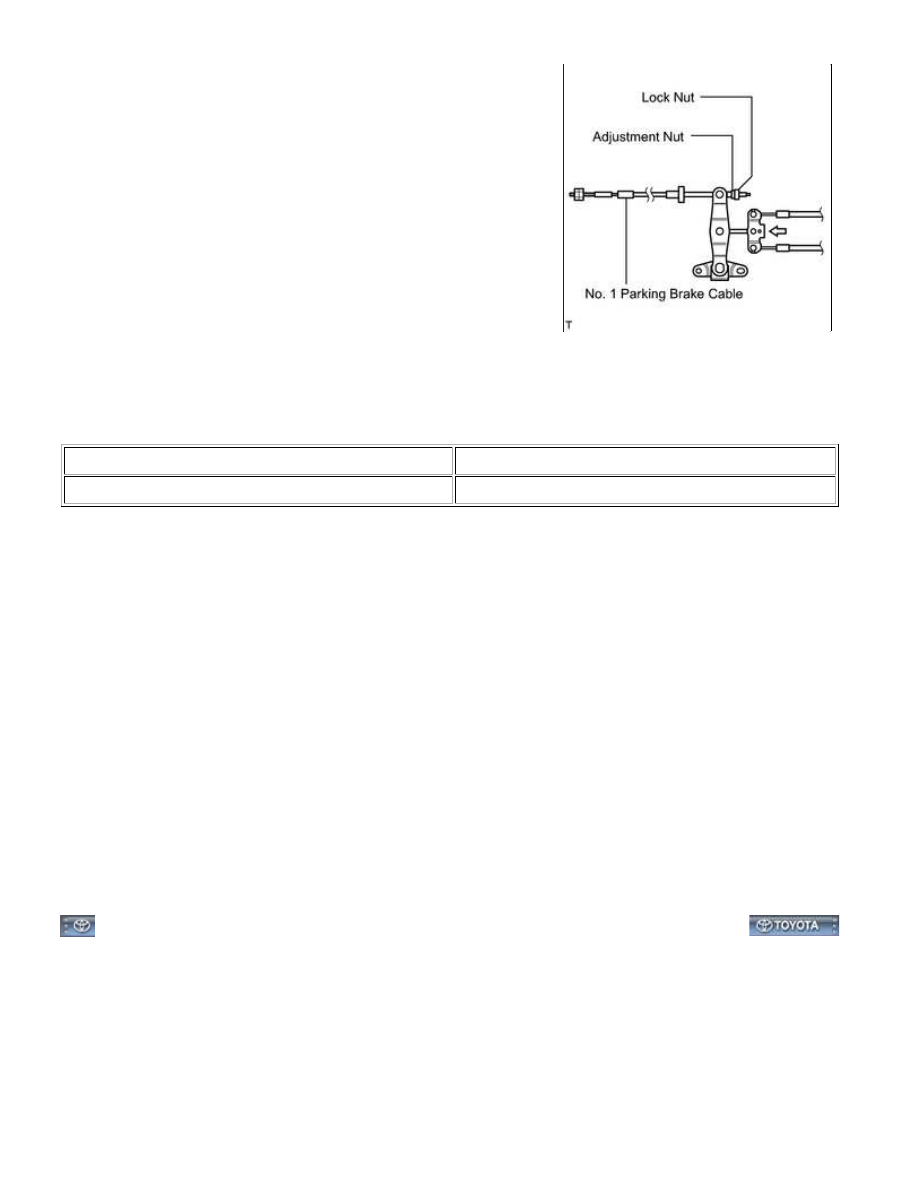

(g) Additionally, excessive pedal travel can be adjusted on the No. 1 parking brake cable underbody side as

follows.

(1) Release the parking brake pedal to the original position.

PARKING BRAKE: PARKING BRAKE SYSTEM: ADJUSTMENT; 20...

(2) Loosen the underbody side No. 1 parking brake cable lock

nut.

(3) Turn the underbody side No. 1 parking brake cable adjustment nut until the parking brake pedal travel

is correct.

Standard parking brake pedal travel:

PEDAL LOAD

SPECIFIED CONDITION

300 N (31 kgf, 67.4 lbf)

6 to 9 clicks

(4) Tighten the No. 1 parking brake cable underbody lock nut.

Torque:

13 N·m {128 kgf·cm, 9ft·lbf}

NOTICE:

Pay attention that the adjustment nut does not rotate with the lock nut during tightening.

Standard:

6 to 9 clicks

If the result is not as specified, adjust the parking brake pedal travel again.

(i) Check whether the parking brake drags or not.

If the parking brake drags, adjust the shoe clearance.

(j) When operating the parking brake pedal, check that the parking brake pedal indicator light comes on at the

first notch.

If not, adjust the parking brake switch installation position.
