Toyota Tundra (2015 year). Manual - part 309

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000001EDB00JX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PARKING BRAKE: PARKING BRAKE PEDAL: REASSEMBLY; 2015 MY Tundra [08/2014 -        ]

REASSEMBLY

1. INSTALL PARKING BRAKE SWITCH ASSEMBLY

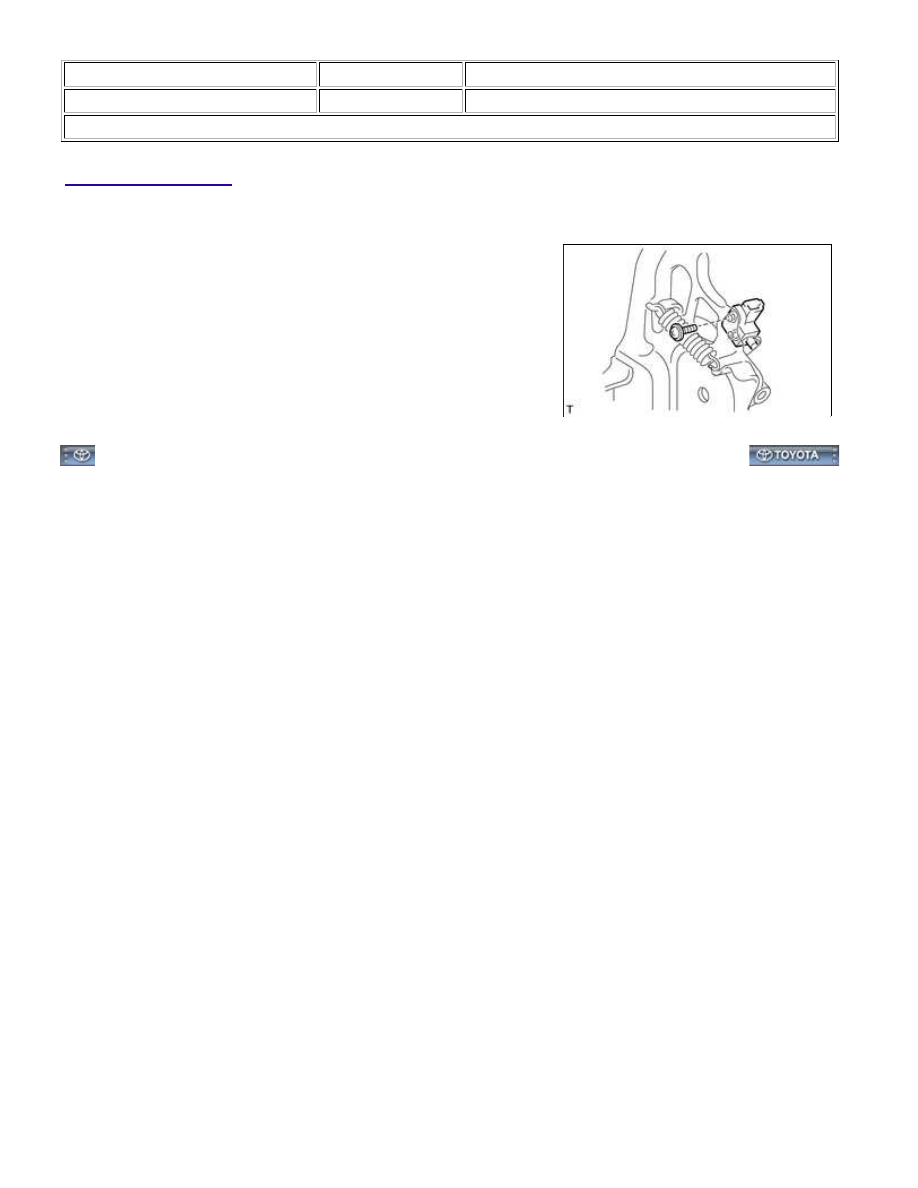

(a) Install the switch with the screw.

Torque:

0.9 N·m {9 kgf·cm, 8in·lbf}

PARKING BRAKE: PARKING BRAKE PEDAL: REASSEMBLY; 20...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000001ED700KX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PARKING BRAKE: PARKING BRAKE PEDAL: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

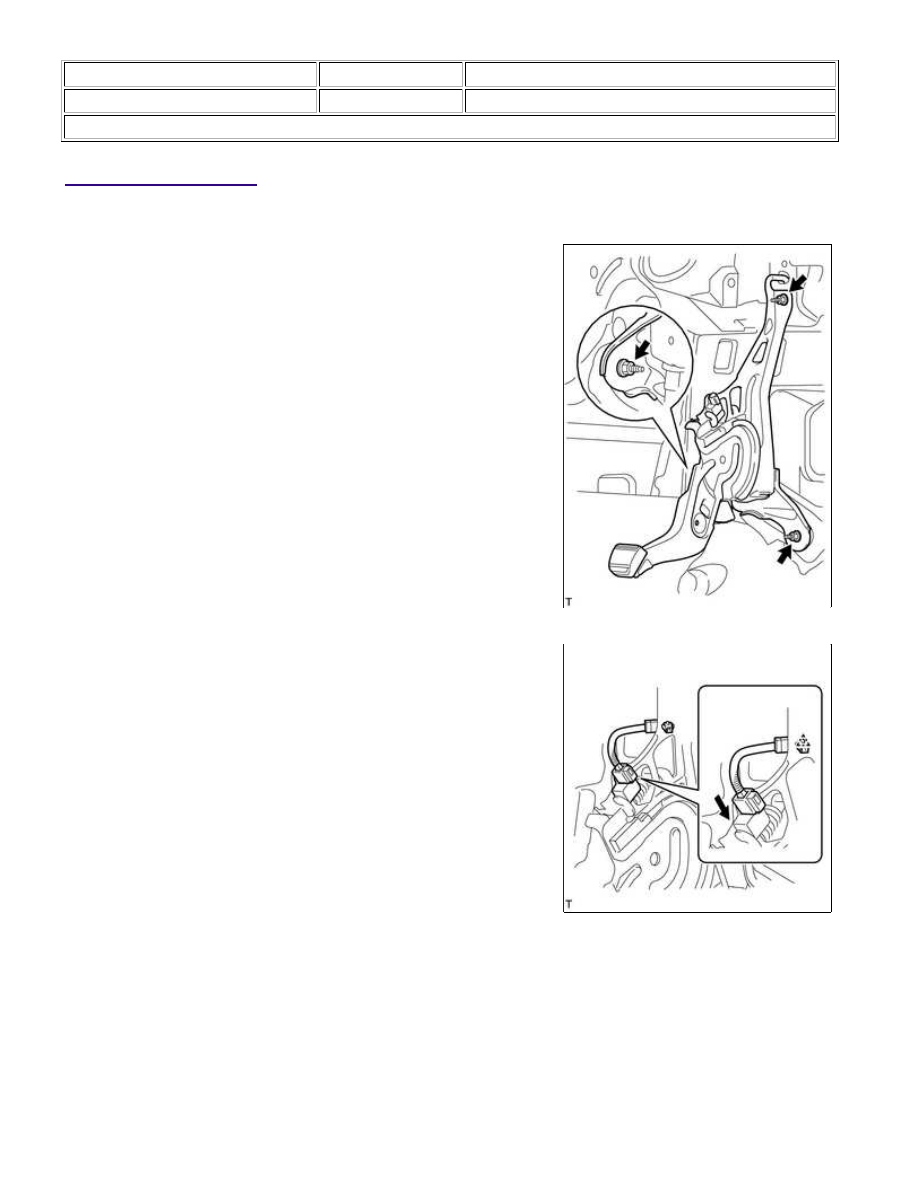

1. INSTALL PARKING BRAKE CONTROL PEDAL ASSEMBLY

(a) Install the control pedal to the body with the 3 nuts.

Torque:

13 N·m {127 kgf·cm, 9ft·lbf}

(b) Attach the wire harness clamp to the control pedal.

(c) Connect the parking brake switch connector.

2. CONNECT NO. 1 PARKING BRAKE CABLE ASSEMBLY

PARKING BRAKE: PARKING BRAKE PEDAL: INSTALLATION; 20...

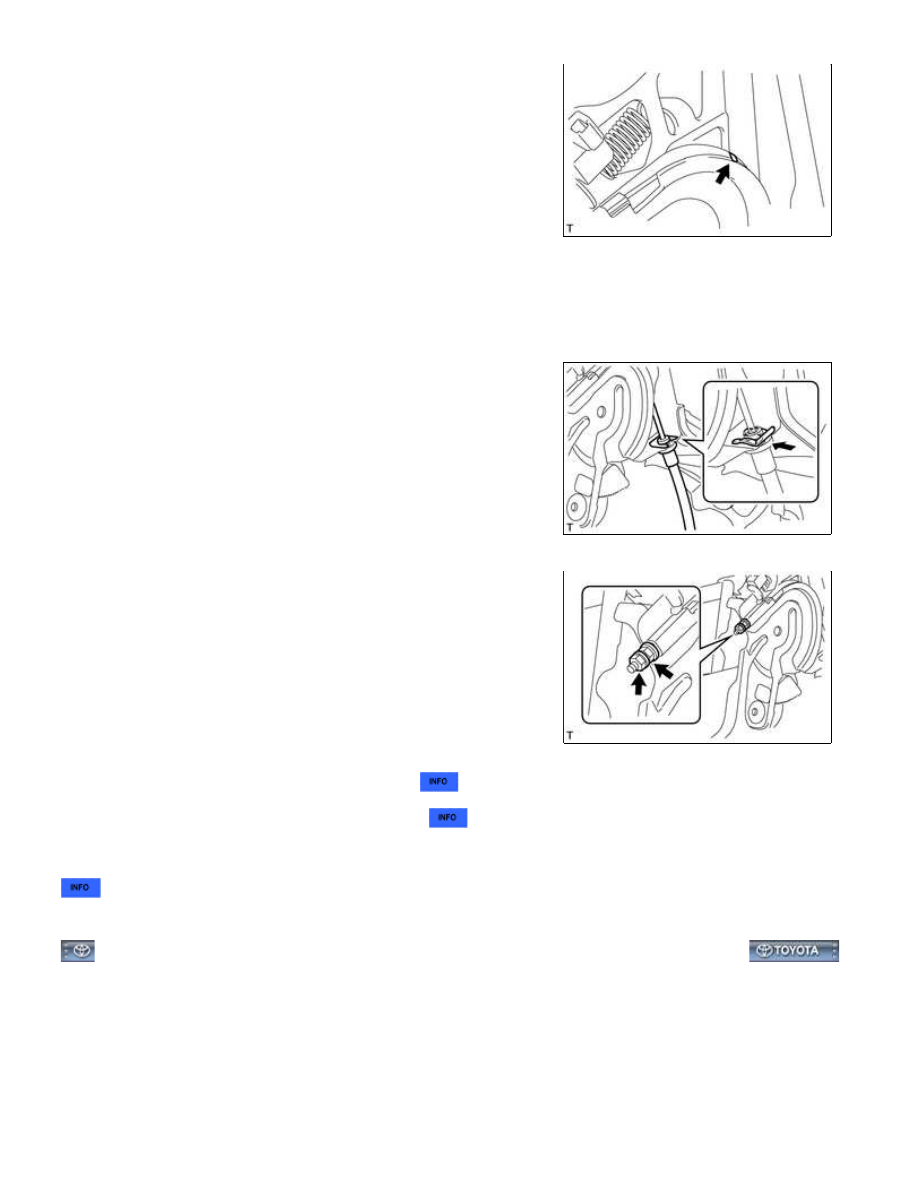

(a) Connect the parking brake cable to the control pedal.

(b) Using needle-nose pliers, slowly bend down the claw.

NOTICE:

Be careful not to damage the parking brake cable or claw.

(c) Install the clip to the control pedal.

(d) Temporarily install the adjustment nut and lock nut.

HINT:

The nuts will be tightened to a torque specification in the

"ADJUST PARKING BRAKE PEDAL TRAVEL" procedure.

3. CHECK PARKING BRAKE PEDAL TRAVEL

4. ADJUST PARKING BRAKE PEDAL TRAVEL

5. INSTALL LOWER NO. 1 INSTRUMENT PANEL AIRBAG ASSEMBLY

6. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

PARKING BRAKE: PARKING BRAKE PEDAL: INSTALLATION; 20...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002ELJ00PX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PARKING BRAKE: PARKING BRAKE SWITCH: ON-VEHICLE INSPECTION; 2015 MY Tundra [08/2014 -

       ]

ON-VEHICLE INSPECTION

1. REMOVE PARKING BRAKE SWITCH ASSEMBLY

2. CHECK PARKING BRAKE SWITCH ASSEMBLY

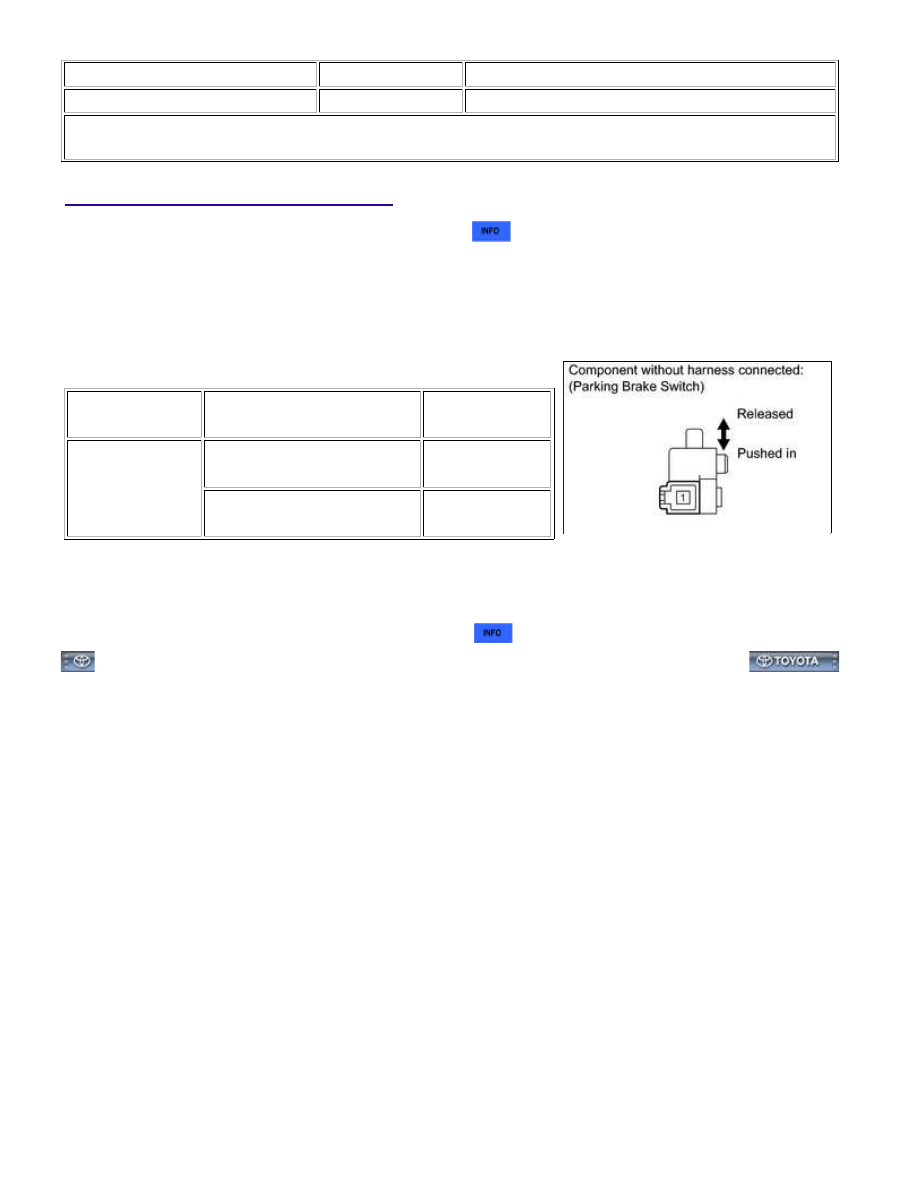

(a) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER

CONNECTION

SWITCH CONDITION

SPECIFIED

CONDITION

1 - Switch body

ground

Parking brake switch ON

(Switch pin released)

Below 1 Ω

Parking brake switch OFF

(Switch pin pushed in)

10 kΩ or higher

If the result is not as specified, replace the parking brake switch

assembly.

3. INSTALL PARKING BRAKE SWITCH ASSEMBLY
