14. INSTALL NO. 2 CABLE RETAINER

(a) Install the retainer with the bolt.

Torque:

13 N·m {127 kgf·cm, 9ft·lbf}

15. INSTALL INTERMEDIATE LEVER TENSION SPRING

(a) Install the tension spring.

PARKING BRAKE: PARKING BRAKE CABLE: INSTALLATION; 20...

16. INSTALL PARKING BRAKE SHOE LEVER RH

HINT:

Use the same procedures described for the LH side.

17. INSTALL NO. 2 PARKING BRAKE SHOE ASSEMBLY RH

HINT:

Use the same procedures described for the LH side.

18. INSTALL NO. 1 PARKING BRAKE SHOE ASSEMBLY RH

HINT:

Use the same procedures described for the LH side.

19. INSTALL PARKING BRAKE SHOE RETURN SPRING RH

HINT:

Use the same procedures described for the LH side.

20. CHECK PARKING BRAKE INSTALLATION

21. INSTALL REAR DISC RH

HINT:

Use the same procedures described for the LH side.

22. ADJUST PARKING BRAKE SHOE CLEARANCE

23. CONNECT REAR DISC BRAKE CYLINDER ASSEMBLY RH

HINT:

Use the same procedures described for the LH side.

24. INSTALL REAR WHEEL RH

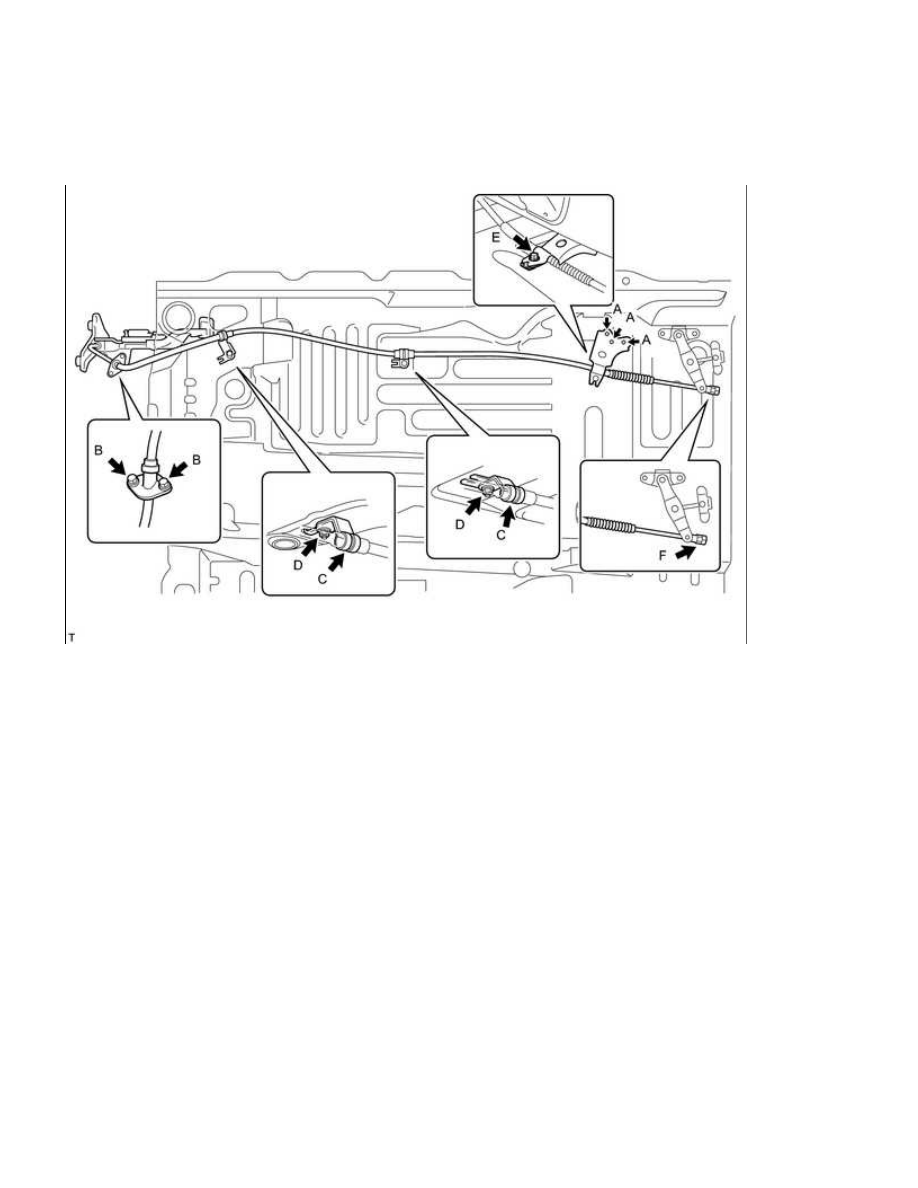

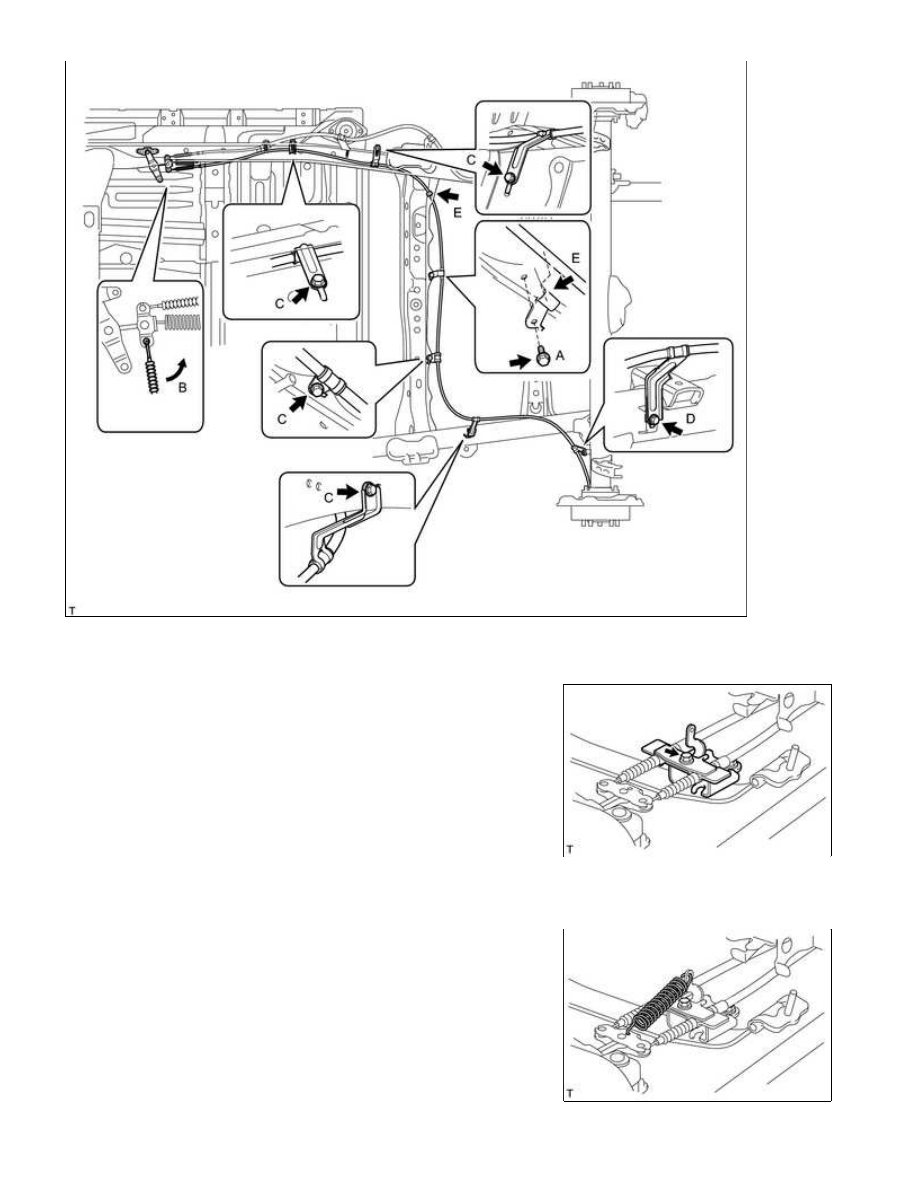

25. INSTALL NO. 1 PARKING BRAKE CABLE ASSEMBLY (for 3700 mm [12 ft. 1.7 in.]

Wheelbase Type)

(a) Install the No. 1 cable support bracket with the 3 bolts (labeled A).

Torque:

19 N·m {194 kgf·cm, 14ft·lbf}

5.4 N·m {55 kgf·cm, 48in·lbf}

(c) Connect the 2 clamps (labeled C) to the No. 1 parking brake cable.

(d) Install the 2 clamps with the 2 nuts (labeled D).

Torque:

5.4 N·m {55 kgf·cm, 48in·lbf}

(e) Install the No. 1 parking brake cable and cable retainer with the bolt (labeled E).

Torque:

13 N·m {127 kgf·cm, 9ft·lbf}

(f) Temporarily install the adjustment nut and lock nut (labeled F).

PARKING BRAKE: PARKING BRAKE CABLE: INSTALLATION; 20...

NOTICE:

Do not bend and twist the parking brake cable.

HINT:

The nuts will be tightened to a torque specification in the "ADJUST PARKING BRAKE PEDAL TRAVEL"

procedure.

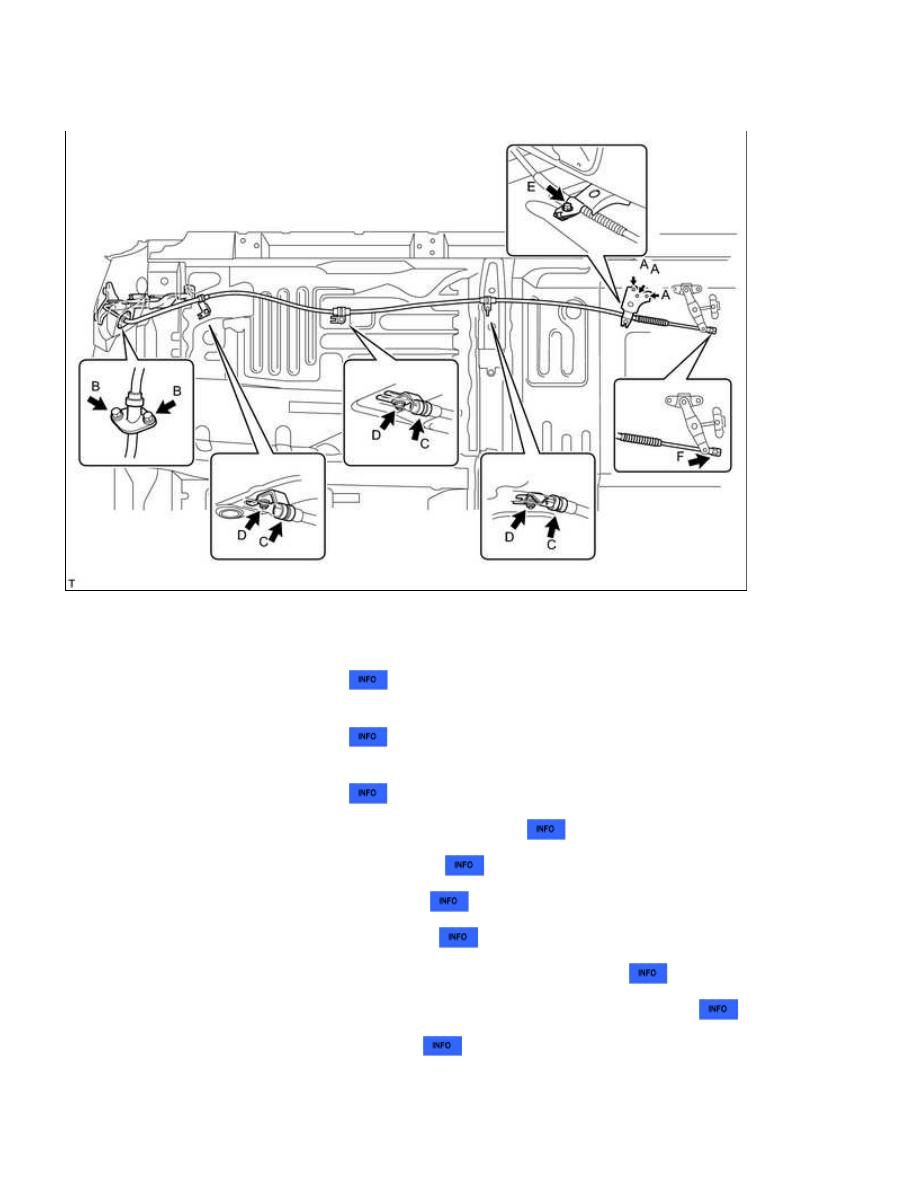

26. INSTALL NO. 1 PARKING BRAKE CABLE ASSEMBLY (for 4180 mm [13 ft. 8.6 in.]

Wheelbase Type)

(a) Install the No. 1 cable support bracket with the 3 bolts (labeled A).

Torque:

19 N·m {194 kgf·cm, 14ft·lbf}

5.4 N·m {55 kgf·cm, 48in·lbf}

(c) Connect the 3 clamps (labeled C) to the No. 1 parking brake cable.

(d) Install the 3 clamps with the 3 nuts (labeled D).

Torque:

5.4 N·m {55 kgf·cm, 48in·lbf}

(e) Install the No. 1 parking brake cable and cable retainer with the bolt (labeled E).

Torque:

13 N·m {127 kgf·cm, 9ft·lbf}

(f) Temporarily install the adjustment nut and lock nut (labeled F).

NOTICE:

Do not bend and twist the parking brake cable.

PARKING BRAKE: PARKING BRAKE CABLE: INSTALLATION; 20...

HINT:

The nuts will be tightened to a torque specification in the "ADJUST PARKING BRAKE PEDAL TRAVEL"

procedure.

27. INSTALL FRONT NO. 2 EXHAUST PIPE ASSEMBLY

(a) for 1UR-FE:

Install the front No. 2 exhaust pipe



.

(b) for 3UR-FE:

Install the front No. 2 exhaust pipe



.

(c) for 3UR-FBE:

Install the front No. 2 exhaust pipe



.

28. CONNECT NO. 1 PARKING BRAKE CABLE ASSEMBLY

29. SETTLE PARKING BRAKE SHOE AND DISC

30. CHECK PARKING BRAKE PEDAL TRAVEL

31. ADJUST PARKING BRAKE PEDAL TRAVEL

32. INSTALL LOWER NO. 1 INSTRUMENT PANEL AIRBAG ASSEMBLY

33. INSTALL LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH

34. INSTALL INSTRUMENT SIDE PANEL LH

35. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

36. CHECK SRS WARNING LIGHT
