Toyota Tundra (2015 year). Manual - part 306

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000001ED800JX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

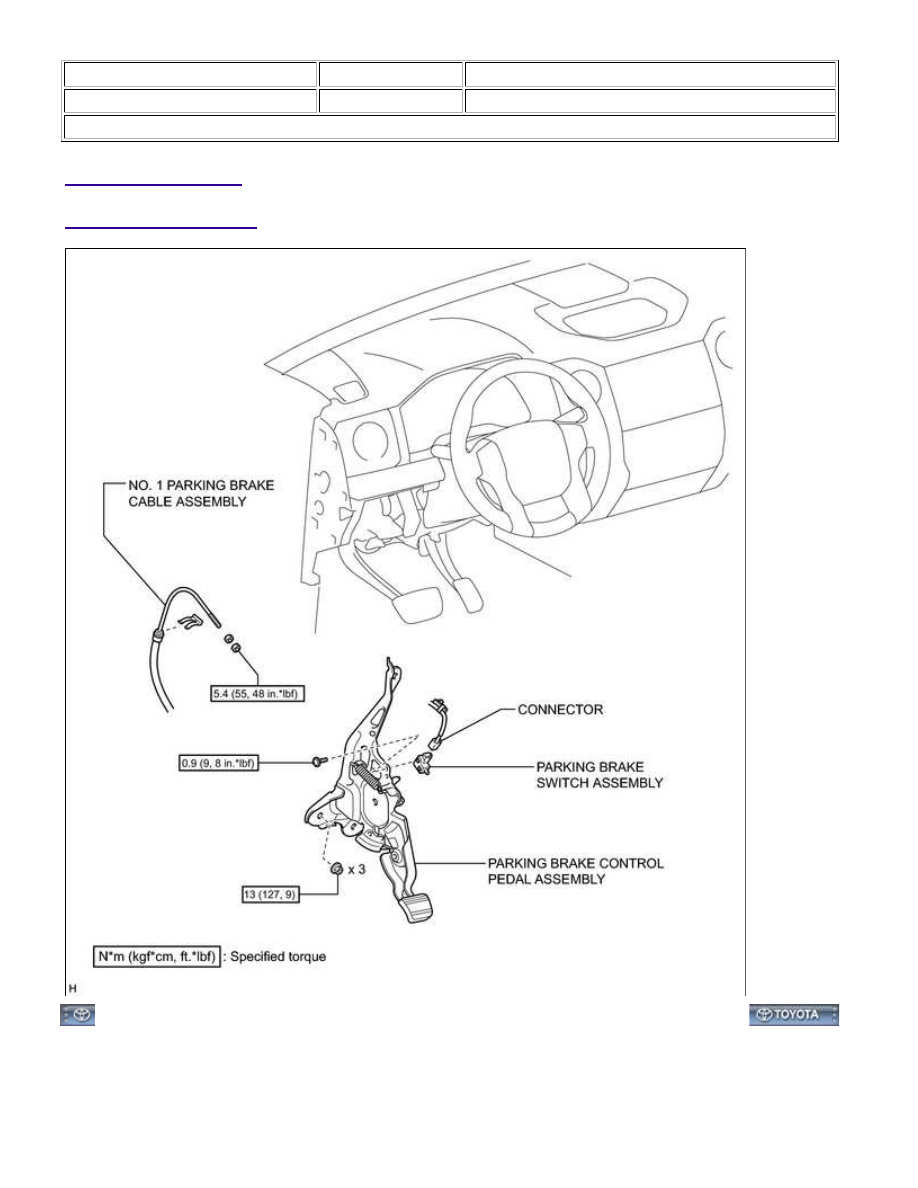

Title: PARKING BRAKE: PARKING BRAKE PEDAL: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

ILLUSTRATION

PARKING BRAKE: PARKING BRAKE PEDAL: COMPONENTS; 20...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000001EDC00LX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PARKING BRAKE: PARKING BRAKE CABLE: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

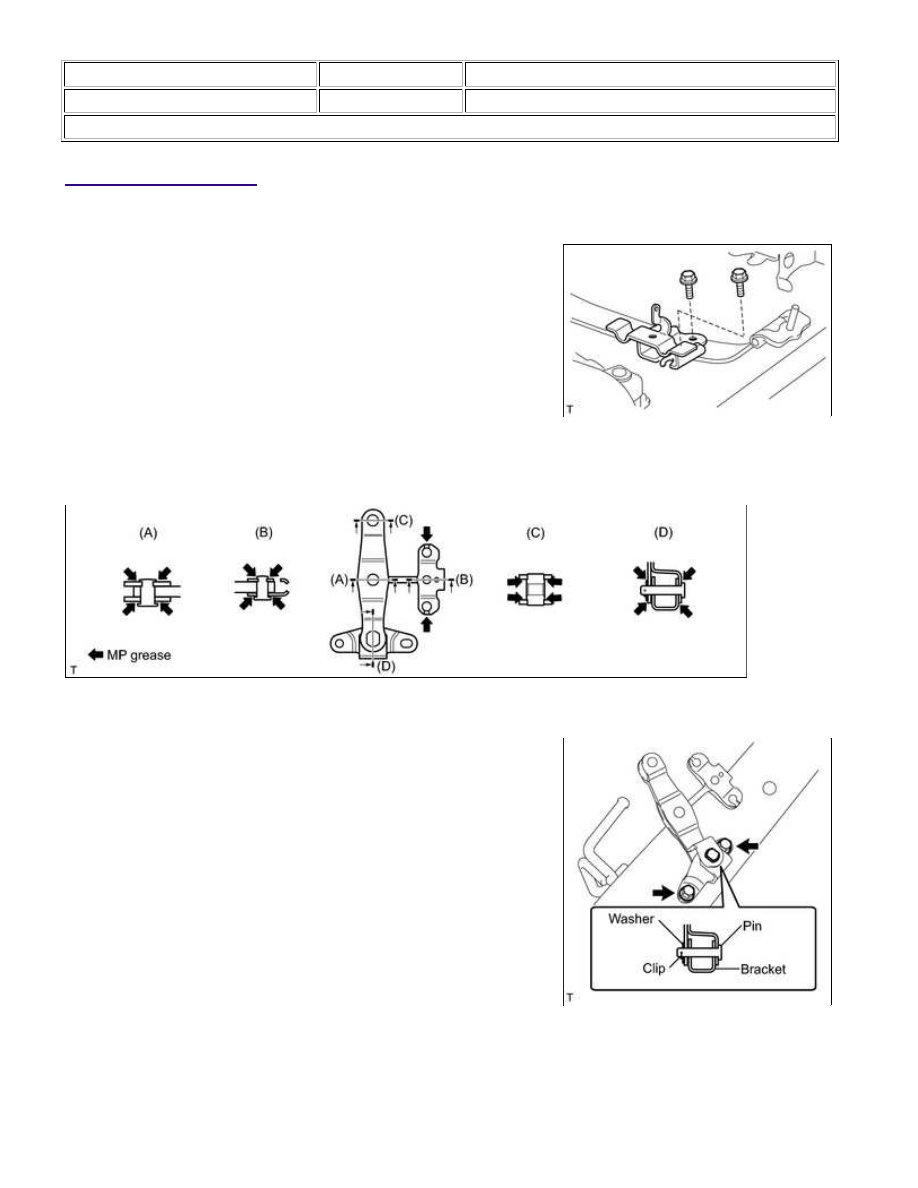

INSTALLATION

1. INSTALL NO. 2 CABLE SUPPORT BRACKET

(a) Install the bracket with the 2 bolts.

Torque:

19 N·m {194 kgf·cm, 14ft·lbf}

2. INSTALL PARKING BRAKE INTERMEDIATE LEVER SUB-ASSEMBLY

(c) Install the intermediate lever to the bracket with the clip,

washer and pin.

(d) Install the intermediate lever with bracket with the 2 bolts.

Torque:

19 N·m {194 kgf·cm, 14ft·lbf}

PARKING BRAKE: PARKING BRAKE CABLE: INSTALLATION; 20...

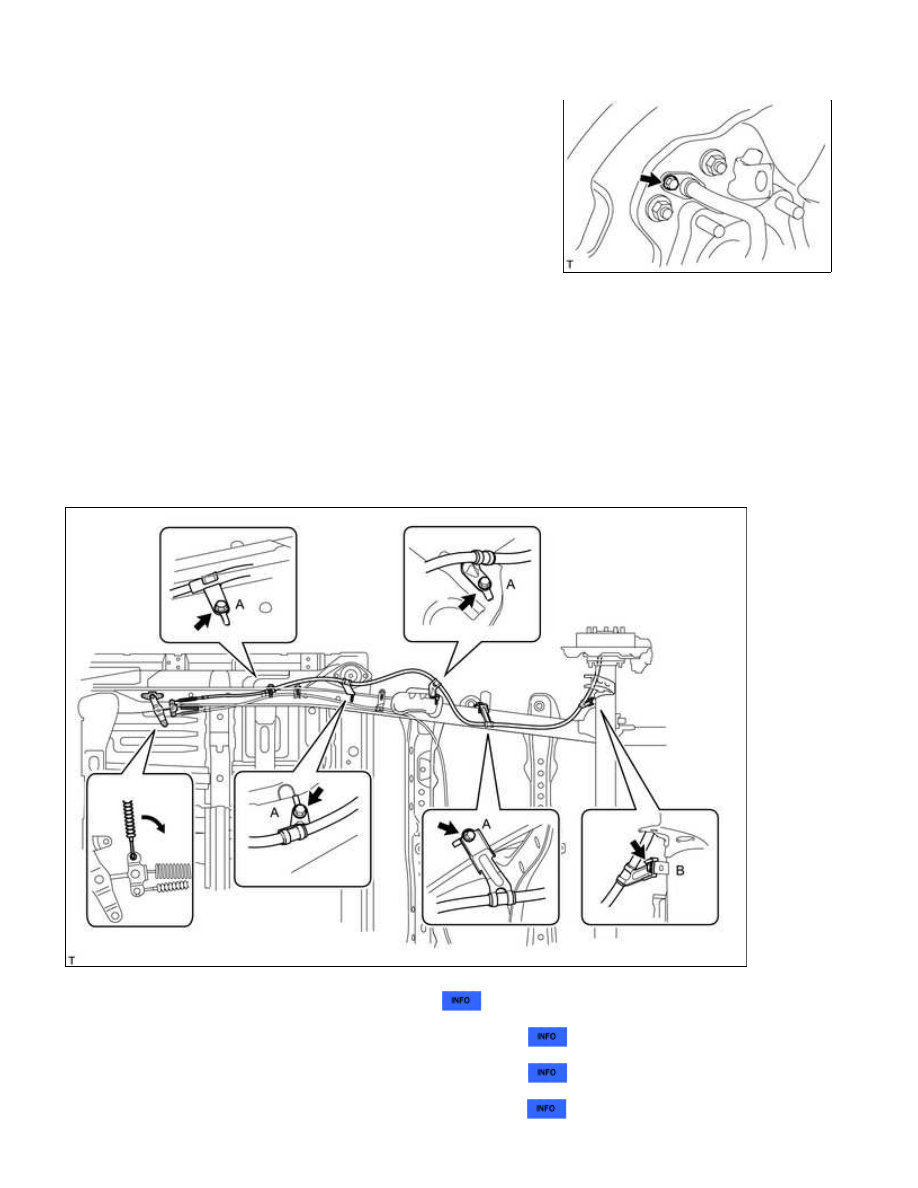

3. INSTALL NO. 3 PARKING BRAKE CABLE ASSEMBLY

(a) Install the No. 3 parking brake cable to the rear axle carrier with

the bolt.

Torque:

8.0 N·m {82 kgf·cm, 71in·lbf}

(b) Connect the No. 3 parking brake cable to the intermediate lever and install the 5 bolts.

Torque:

for bolt A -

19 N·m {194 kgf·cm, 14ft·lbf}

for bolt B -

14 N·m {138 kgf·cm, 10ft·lbf}

NOTICE:

Do not bend and twist the parking brake cable.

4. INSTALL PARKING BRAKE SHOE LEVER LH

5. INSTALL NO. 2 PARKING BRAKE SHOE ASSEMBLY LH

6. INSTALL NO. 1 PARKING BRAKE SHOE ASSEMBLY LH

7. INSTALL PARKING BRAKE SHOE RETURN SPRING LH

PARKING BRAKE: PARKING BRAKE CABLE: INSTALLATION; 20...

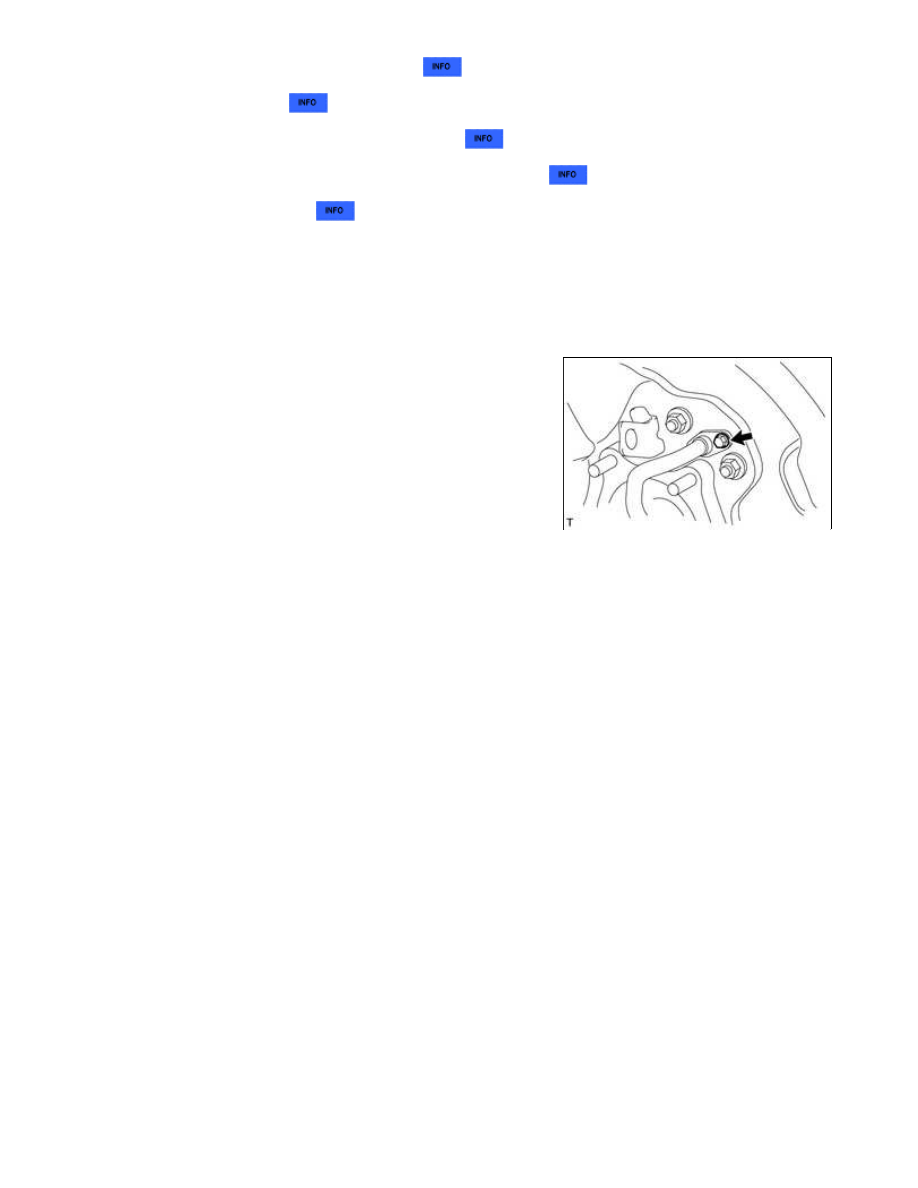

8. CHECK PARKING BRAKE INSTALLATION

9. INSTALL REAR DISC LH

10. ADJUST PARKING BRAKE SHOE CLEARANCE

11. CONNECT REAR DISC BRAKE CYLINDER ASSEMBLY LH

12. INSTALL REAR WHEEL LH

13. INSTALL NO. 2 PARKING BRAKE CABLE ASSEMBLY

(a) Install the clamp with the bolt (labeled A).

Torque:

19 N·m {194 kgf·cm, 14ft·lbf}

(b) Install the No. 2 parking brake cable to the rear axle carrier with

the bolt.

Torque:

8.0 N·m {82 kgf·cm, 71in·lbf}

(c) Connect the No. 2 parking brake cable to the intermediate lever (labeled B) and install the 5 bolts (labeled

C and D).

NOTICE:

Do not bend and twist the parking brake cable.

Torque:

for bolt C -

19 N·m {194 kgf·cm, 14ft·lbf}

for bolt D -

14 N·m {138 kgf·cm, 10ft·lbf}

(d) Connect the No. 2 parking brake cable to the 2 clamps (labeled E).

PARKING BRAKE: PARKING BRAKE CABLE: INSTALLATION; 20...
