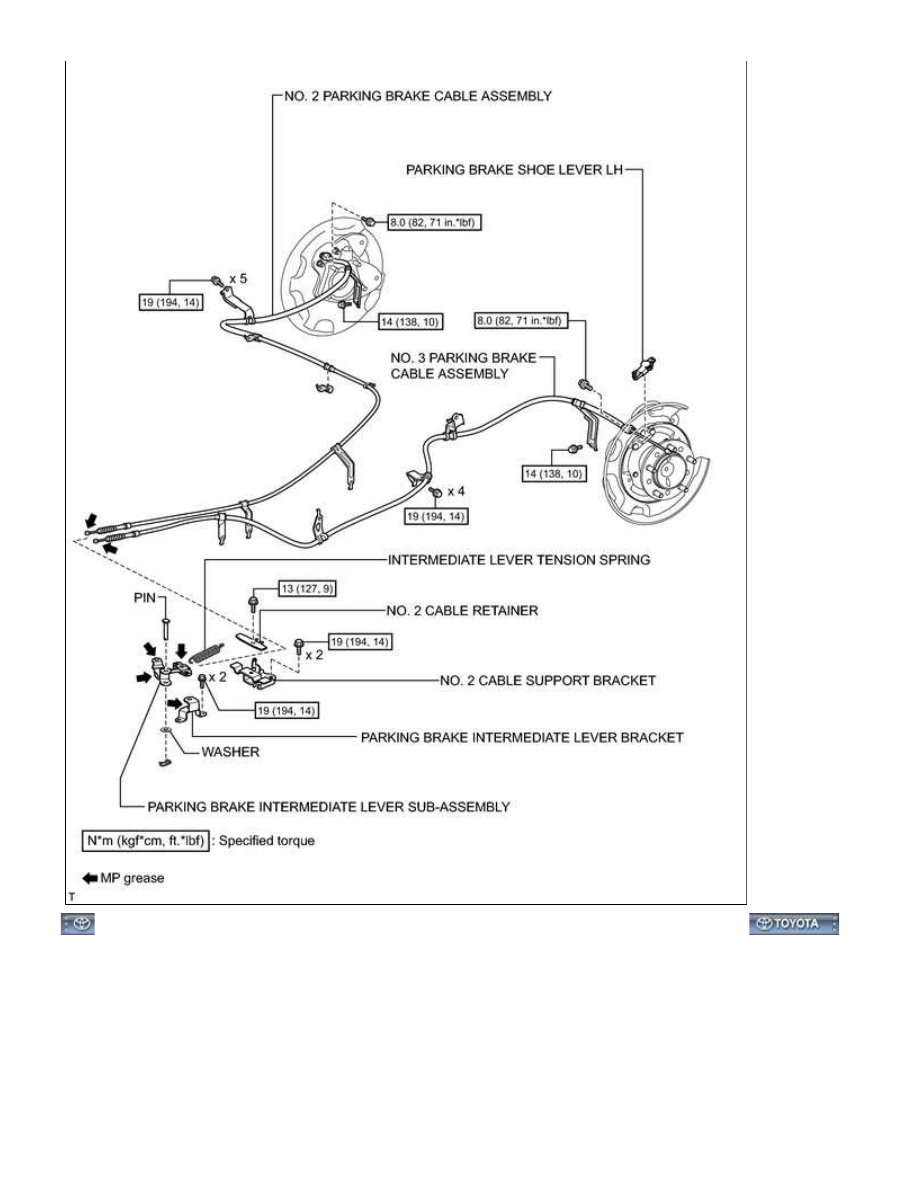

PARKING BRAKE: PARKING BRAKE CABLE: COMPONENTS; 20...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000001EDE00LX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PARKING BRAKE: PARKING BRAKE CABLE: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal
notice before proceeding with work



.

2. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

CAUTION:

Wait at least 90 seconds after disconnecting the cable from the negative (-) battery terminal to disable the

SRS system.

3. REMOVE INSTRUMENT SIDE PANEL LH

4. REMOVE LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH

5. REMOVE LOWER NO. 1 INSTRUMENT PANEL AIRBAG ASSEMBLY

6. RELEASE PARKING BRAKE PEDAL

7. DISCONNECT NO. 1 PARKING BRAKE CABLE ASSEMBLY

8. REMOVE FRONT NO. 2 EXHAUST PIPE ASSEMBLY

(a) for 1UR-FE:

Remove the front No. 2 exhaust pipe



.

(b) for 3UR-FE:

Remove the front No. 2 exhaust pipe



.

(c) for 3UR-FBE:

Remove the front No. 2 exhaust pipe



.

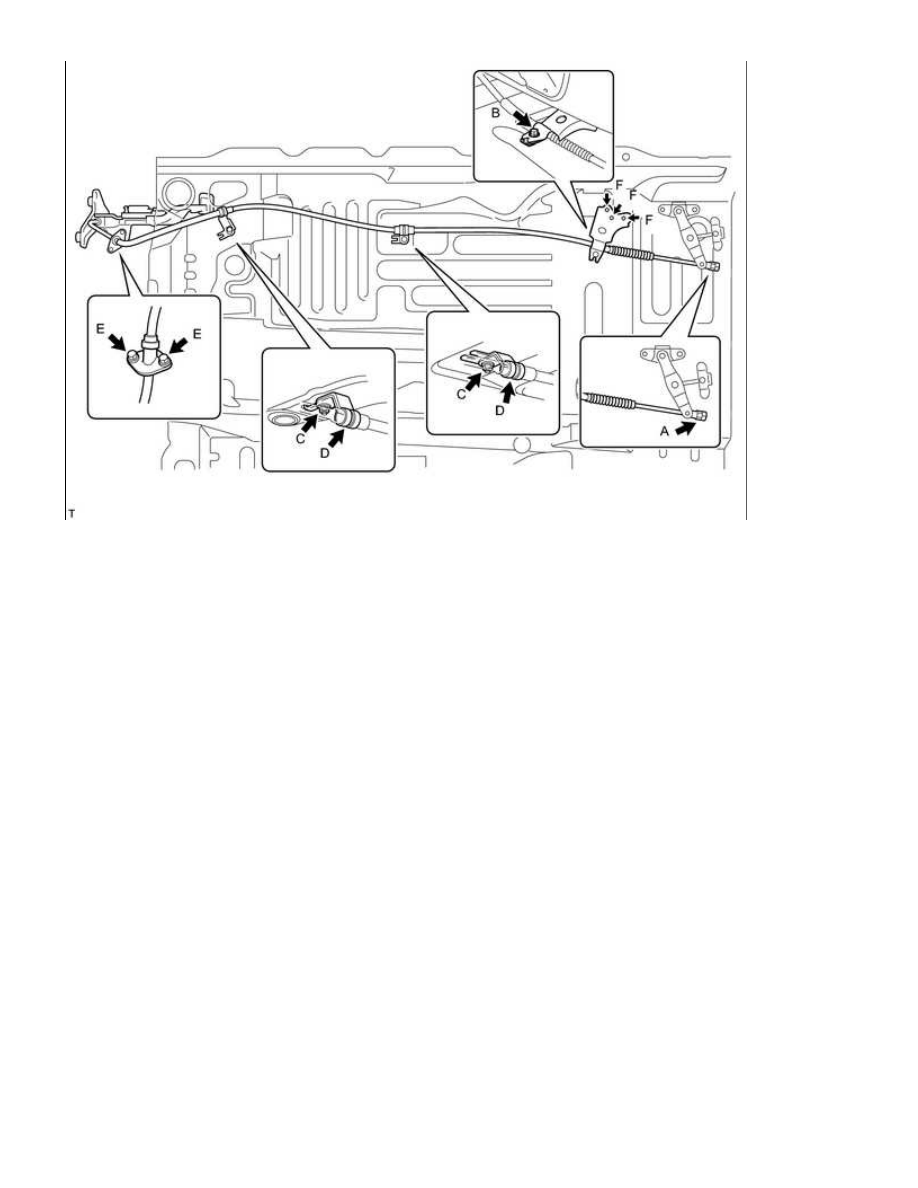

9. REMOVE NO. 1 PARKING BRAKE CABLE ASSEMBLY (for 3700 mm [12 ft. 1.7 in.] Wheelbase

Type)

(a) Remove the adjustment nut and lock nut (labeled A).

(b) Remove the bolt (labeled B) and cable retainer.

(c) Remove the 2 nuts (labeled C) and 2 clamps from the body.

(d) Disconnect the 2 clamps (labeled D) from the No. 1 parking brake cable.

Do not bend and twist the parking brake cable.

(f) Remove the 3 bolts (labeled F) and No. 1 cable support bracket.

PARKING BRAKE: PARKING BRAKE CABLE: REMOVAL; 2015 ...

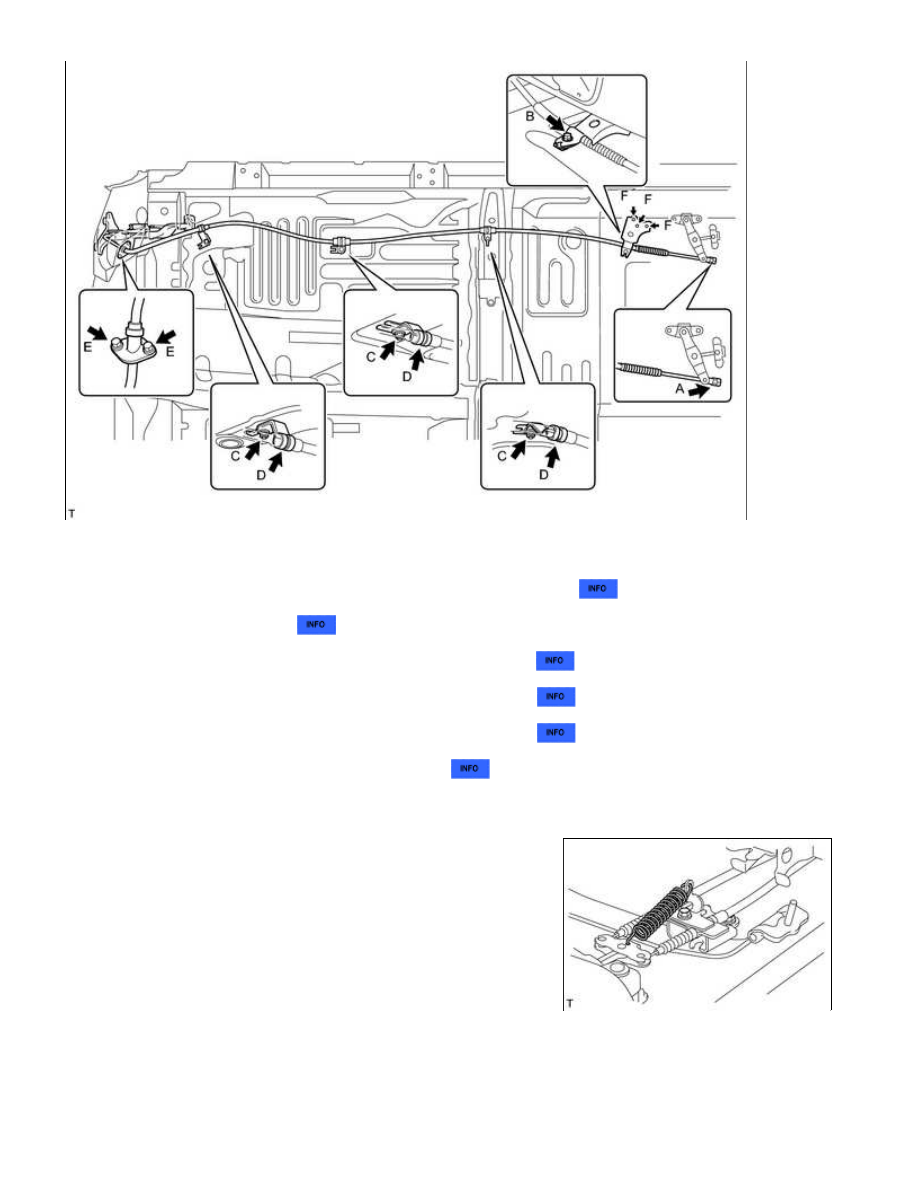

10. REMOVE NO. 1 PARKING BRAKE CABLE ASSEMBLY (for 4180 mm [13 ft. 8.6 in.]

Wheelbase Type)

(a) Remove the adjustment nut and lock nut (labeled A).

(b) Remove the bolt (labeled B) and cable retainer.

(c) Remove the 3 nuts (labeled C) and 3 clamps from the body.

(d) Disconnect the 3 clamps (labeled D) from the No. 1 parking brake cable.

Do not bend and twist the parking brake cable.

(f) Remove the 3 bolts (labeled F) and No. 1 cable support bracket.

PARKING BRAKE: PARKING BRAKE CABLE: REMOVAL; 2015 ...

11. REMOVE REAR WHEEL LH

12. DISCONNECT REAR DISC BRAKE CYLINDER ASSEMBLY LH

13. REMOVE REAR DISC LH

14. REMOVE PARKING BRAKE SHOE RETURN SPRING LH

15. REMOVE NO. 1 PARKING BRAKE SHOE ASSEMBLY LH

16. REMOVE NO. 2 PARKING BRAKE SHOE ASSEMBLY LH

17. REMOVE PARKING BRAKE SHOE LEVER LH

18. REMOVE INTERMEDIATE LEVER TENSION SPRING

(a) Remove the tension spring.

19. REMOVE NO. 2 CABLE RETAINER
