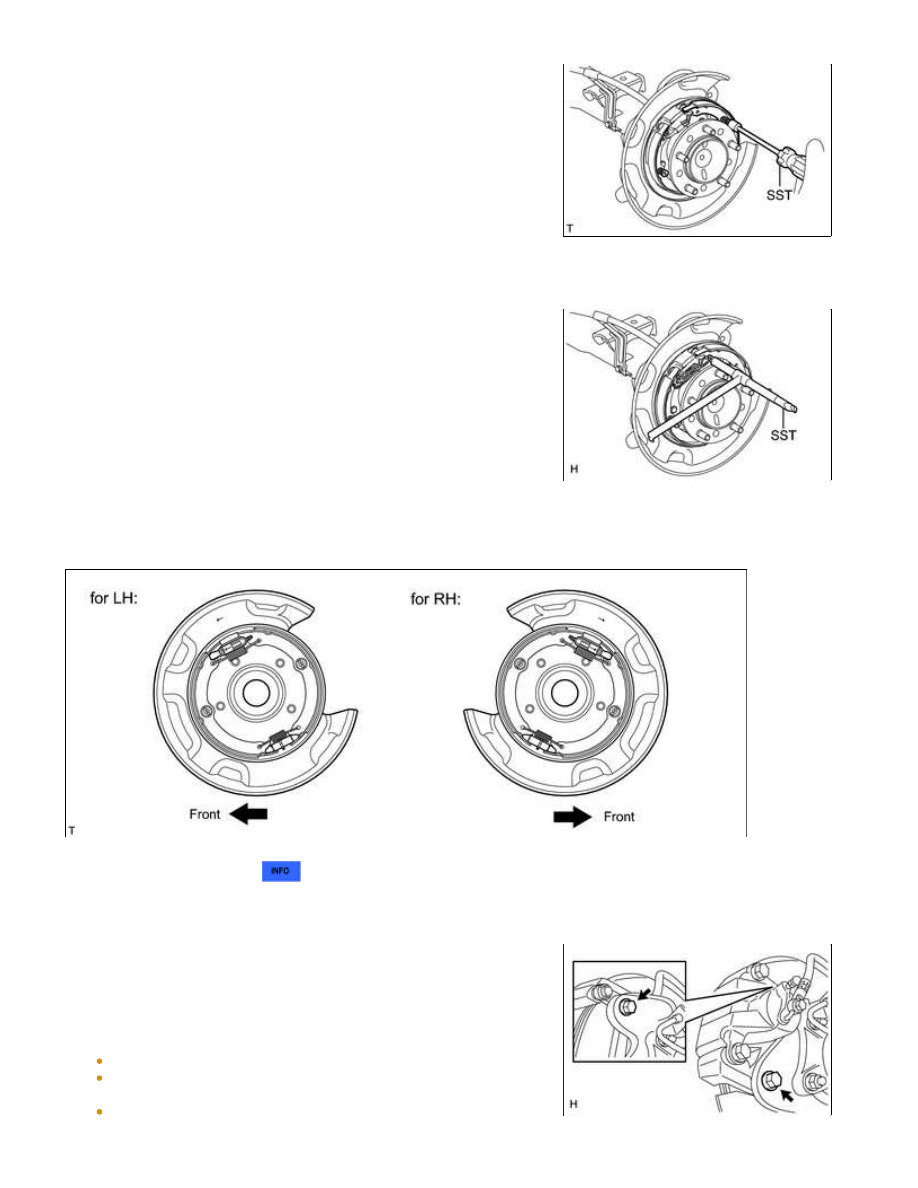

(e) Using SST, install the No. 1 parking brake shoe with the shoe

hold down spring pin, compression spring and shoe hold down

spring cup.

SST: 09718-00011

6. INSTALL PARKING BRAKE SHOE RETURN SPRING

(a) Using SST, install the shoe return spring.

SST: 09703-30011

7. CHECK PARKING BRAKE INSTALLATION

(a) Check that each part is installed properly.

8. INSTALL REAR DISC

9. CONNECT REAR DISC BRAKE CYLINDER ASSEMBLY LH

(a) Connect the rear disc brake cylinder with 2 new bolts.

Torque:

95 N·m {969 kgf·cm, 70ft·lbf}

NOTICE:

Do not twist the brake hose.
Make sure that the bolts are free from damage and foreign
matter.
Do not overtighten the bolts.

PARKING BRAKE: PARKING BRAKE ASSEMBLY: REASSEMBLY;...

10. ADJUST PARKING BRAKE SHOE CLEARANCE

11. CHECK PARKING BRAKE PEDAL TRAVEL

12. ADJUST PARKING BRAKE PEDAL TRAVEL

13. INSTALL REAR WHEEL LH

Torque:

for aluminum wheel -

131 N·m {1336 kgf·cm, 97ft·lbf}

for steel wheel -

209 N·m {2131 kgf·cm, 154ft·lbf}

14. SETTLE PARKING BRAKE SHOE AND DISC

(a) Drive the vehicle for approximately 400 m (0.25 miles) under the following conditions.

(1) The vehicle speed is approximately 50 km/h (31 mph) and the vehicle is on a safe, level and dry road.

PARKING BRAKE: PARKING BRAKE ASSEMBLY: REASSEMBLY;...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000001EDD00JX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

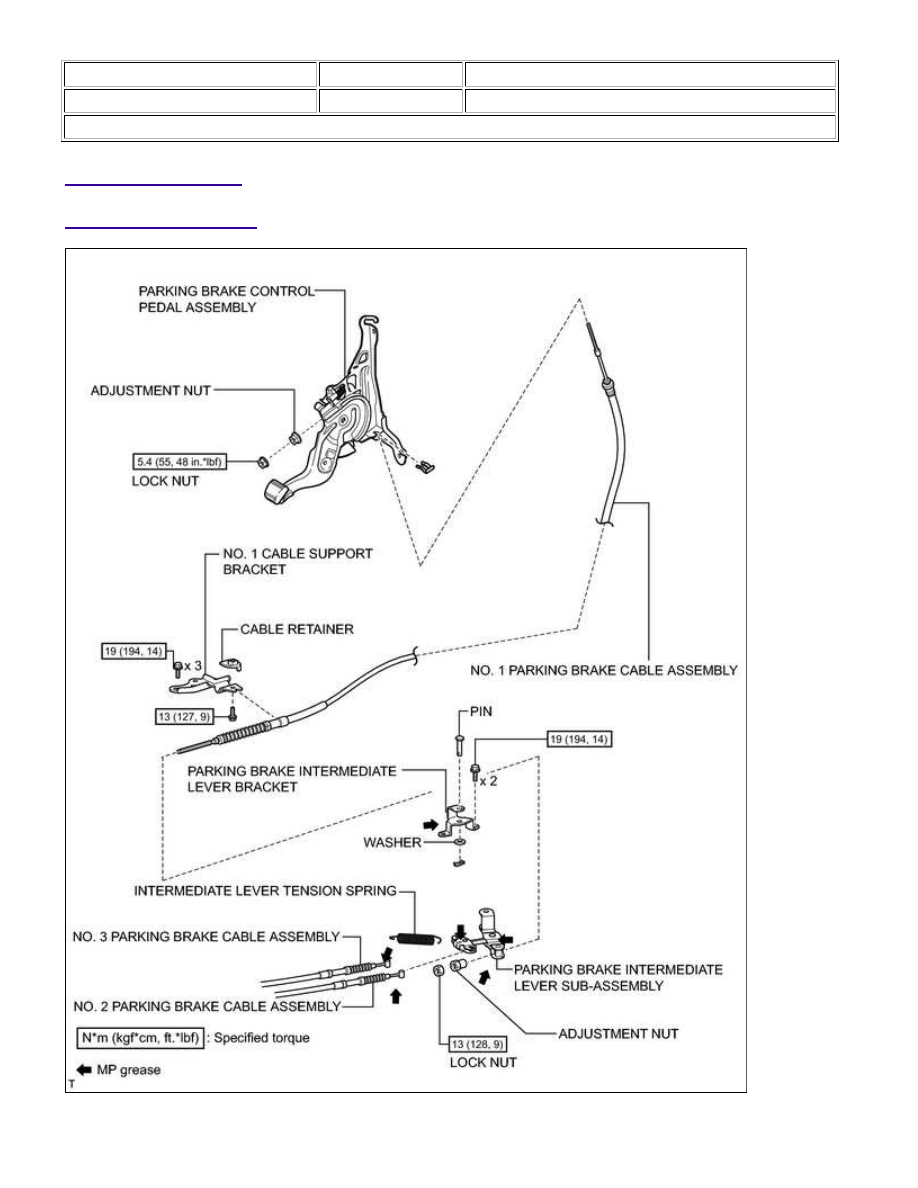

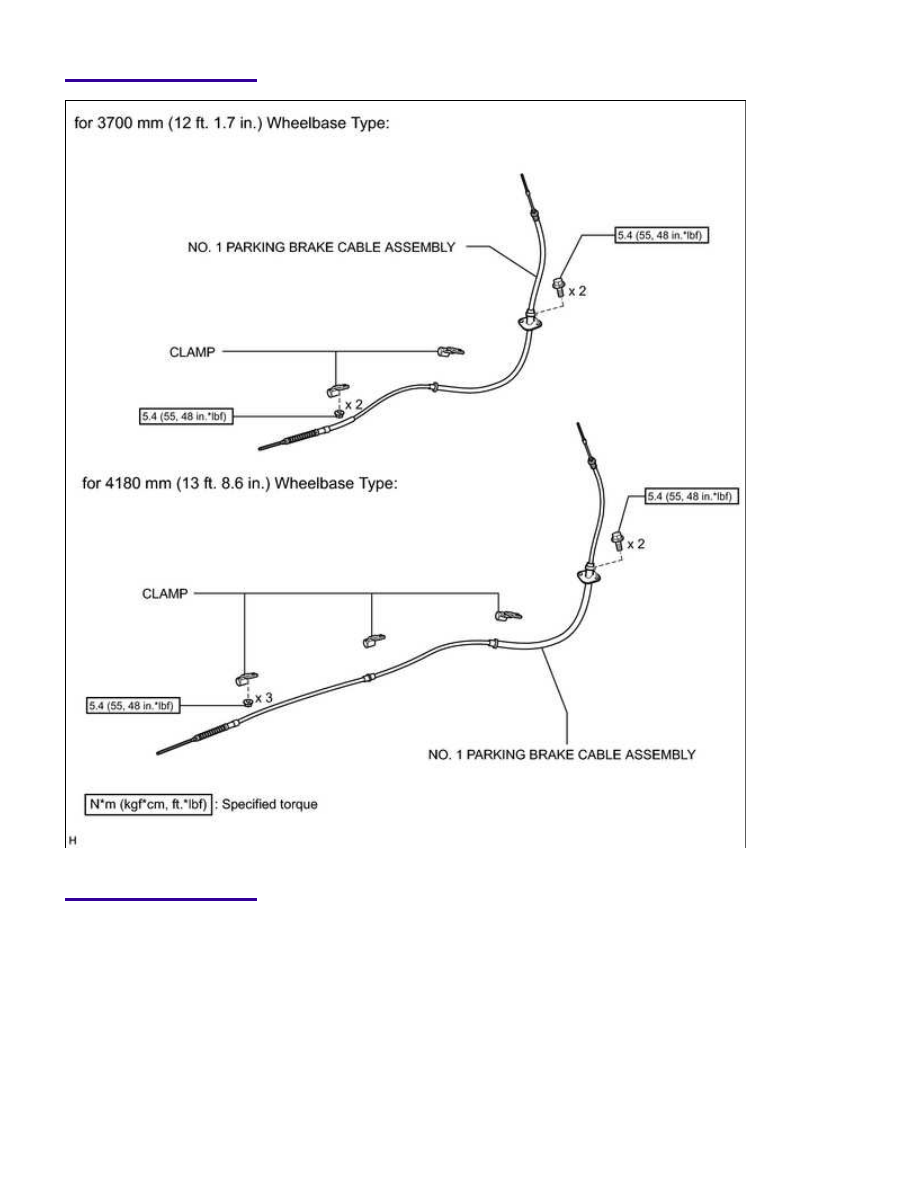

Title: PARKING BRAKE: PARKING BRAKE CABLE: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

ILLUSTRATION

PARKING BRAKE: PARKING BRAKE CABLE: COMPONENTS; 20...

ILLUSTRATION

ILLUSTRATION

PARKING BRAKE: PARKING BRAKE CABLE: COMPONENTS; 20...
