Doc ID: RM0000018ZC048X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISSION ASSEMBLY: COMPONENTS; 2015 MY

Tundra [08/2014 -        ]

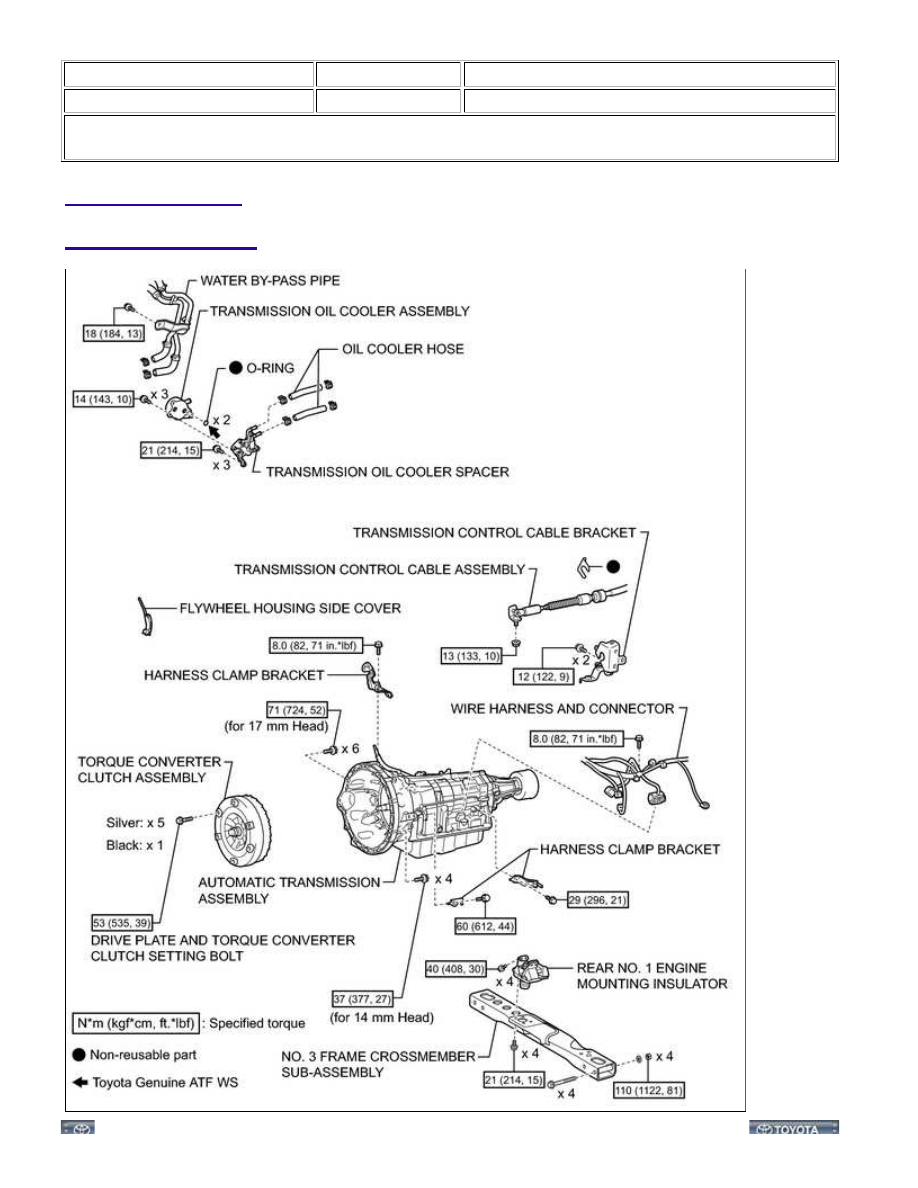

COMPONENTS

ILLUSTRATION

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000018ZD055X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISSION ASSEMBLY: REMOVAL; 2015 MY

Tundra [08/2014 -        ]

REMOVAL

1. PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal

notice before proceeding with work

2. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected

3. REMOVE NO. 1 ENGINE UNDER COVER

4. DRAIN AUTOMATIC TRANSMISSION FLUID

5. DRAIN ENGINE COOLANT

6. REMOVE PROPELLER SHAFT ASSEMBLY

7. REMOVE FRONT EXHAUST PIPE ASSEMBLY

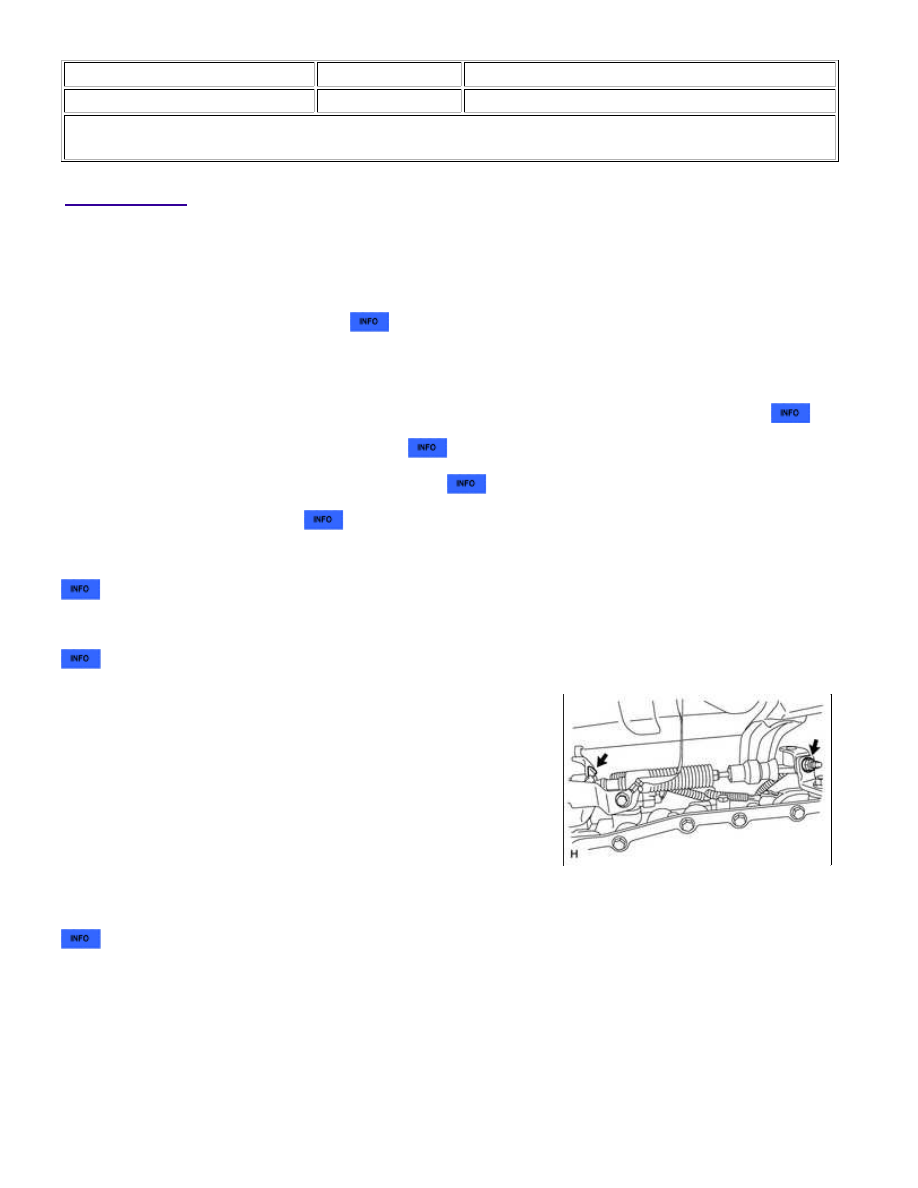

8. DISCONNECT TRANSMISSION CONTROL CABLE

ASSEMBLY

(a) Remove the nut and clip, and disconnect the transmission

control cable.

9. REMOVE STARTER ASSEMBLY

10. REMOVE DRIVE PLATE AND TORQUE CONVERTER CLUTCH SETTING BOLT

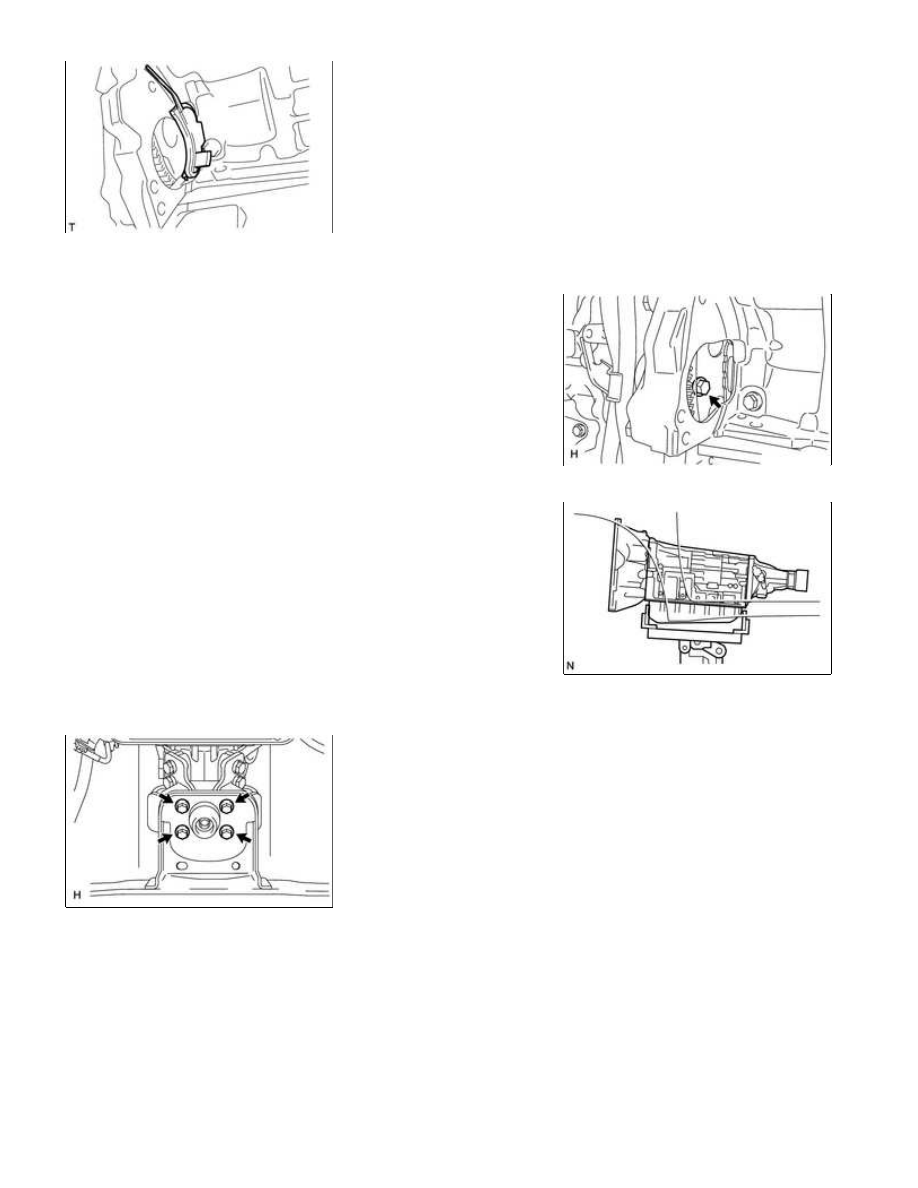

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

(a) Remove the flywheel housing side cover.

(b) Turn the crankshaft to gain access to the 6 bolts and remove

each bolt while holding the crankshaft pulley bolt with a wrench.

11. SUPPORT AUTOMATIC TRANSMISSION ASSEMBLY

(a) Support the transmission with a transmission jack. Lift the

transmission slightly from the crossmember.

12. REMOVE NO. 3 FRAME CROSSMEMBER SUB-ASSEMBLY
