Toyota Tundra (2015 year). Manual - part 2942

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002VDL009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: FOG LIGHT ASSEMBLY: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

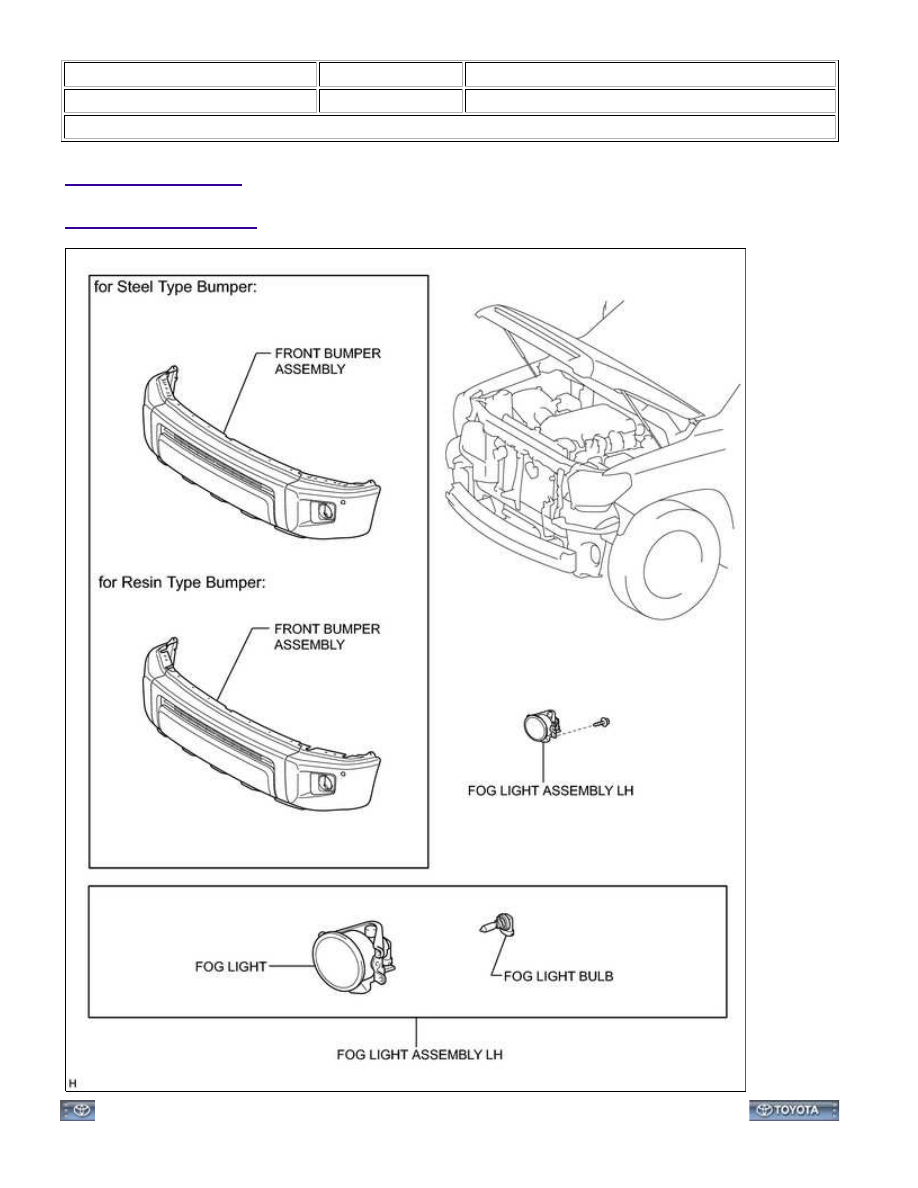

COMPONENTS

ILLUSTRATION

LIGHTING: FOG LIGHT ASSEMBLY: COMPONENTS; 2015 MY Tu...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002VDM009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: FOG LIGHT ASSEMBLY: REMOVAL; 2015 MY Tundra [08/2014 -        ]

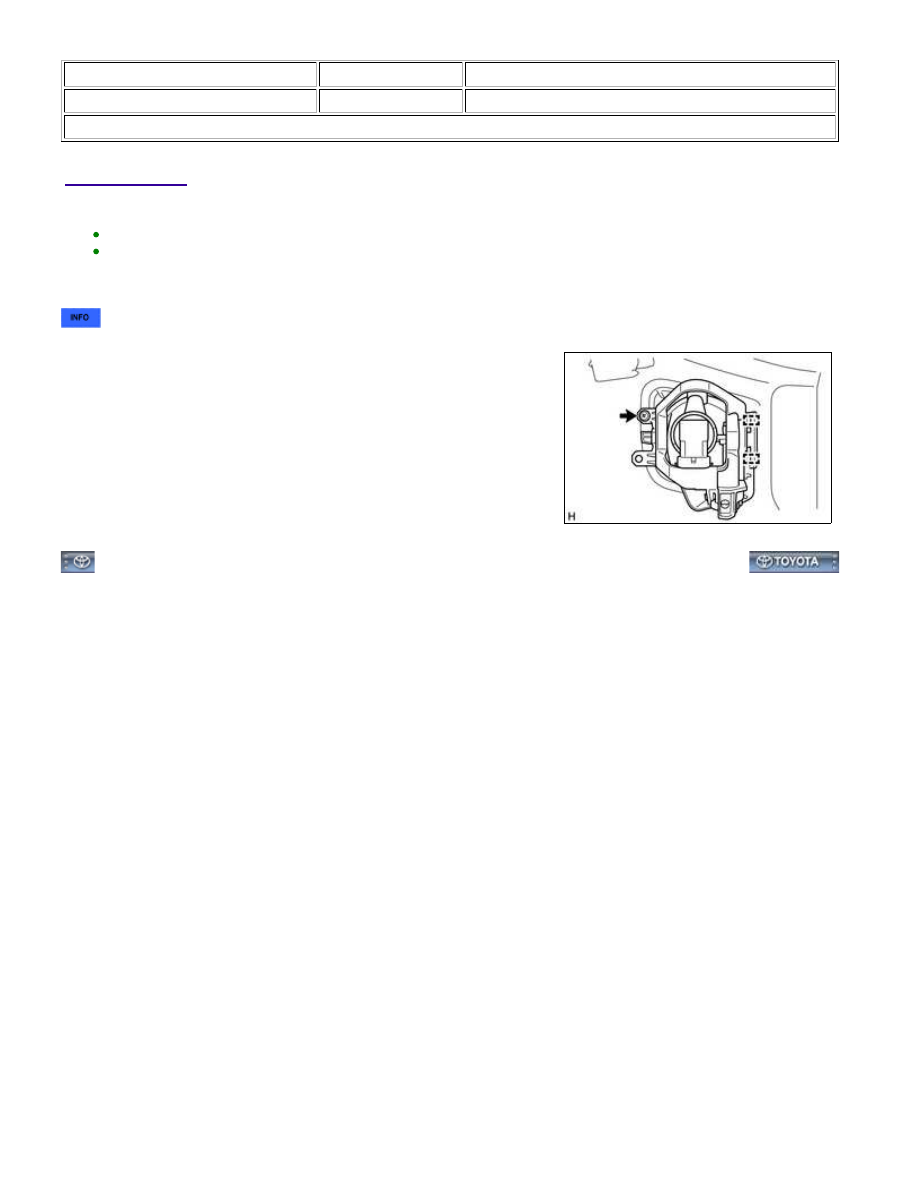

REMOVAL

HINT:

Use the same procedure for the RH and LH sides.
The procedure listed below is for the LH side.

1. REMOVE FRONT BUMPER ASSEMBLY

2. REMOVE FOG LIGHT ASSEMBLY LH

(a) Remove the screw.

(b) Detach the 2 guides to remove the fog light assembly LH.

LIGHTING: FOG LIGHT ASSEMBLY: REMOVAL; 2015 MY Tundra ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002VDN009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: FOG LIGHT ASSEMBLY: DISASSEMBLY; 2015 MY Tundra [08/2014 -        ]

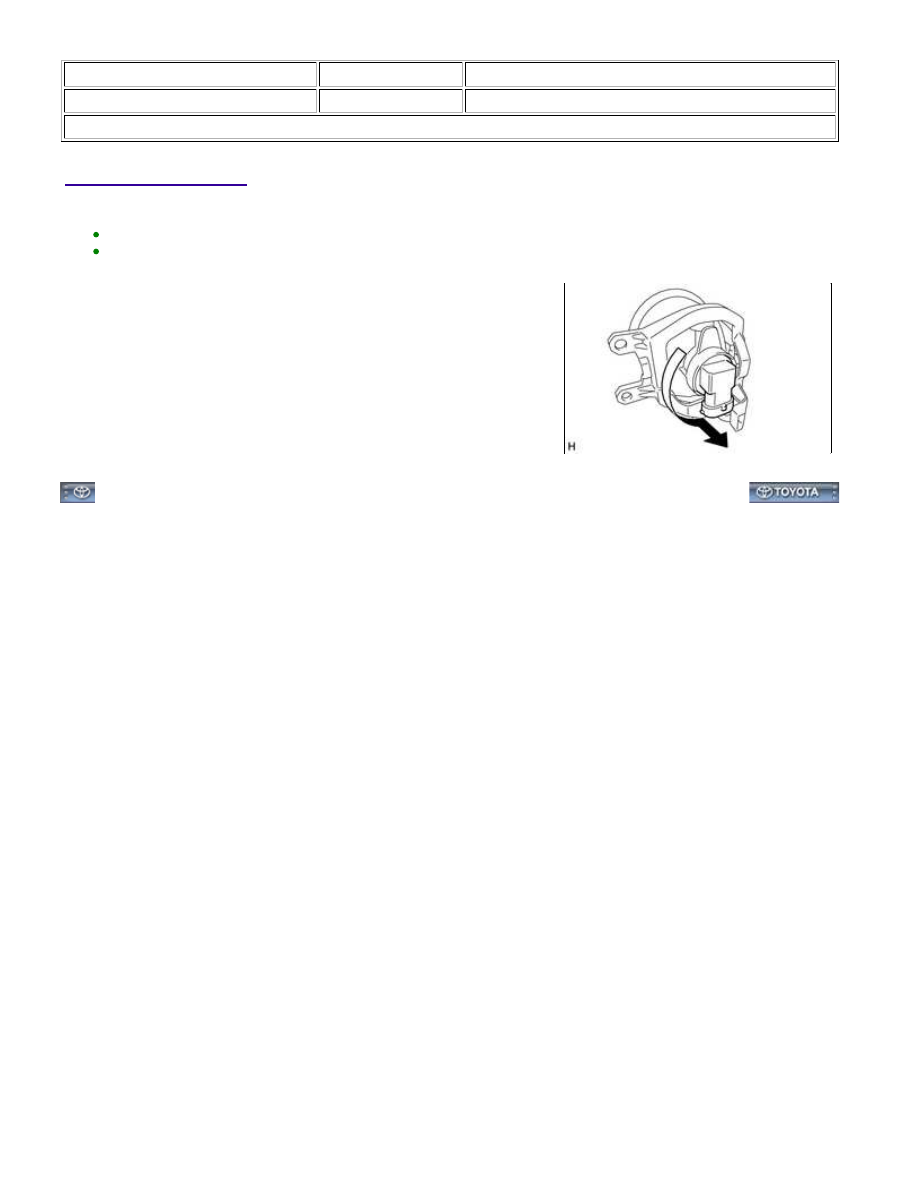

DISASSEMBLY

HINT:

Use the same procedure for the RH and LH sides.
The procedure listed below is for the LH side.

1. REMOVE FOG LIGHT BULB

(a) Turn the fog light bulb in the direction indicated by the arrow in

the illustration to remove it from the fog light assembly LH.

LIGHTING: FOG LIGHT ASSEMBLY: DISASSEMBLY; 2015 MY Tu...

Last Modified: 9-16-2014

6.6 N

Doc ID: RM000002VDJ00JX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: FOG LIGHT ASSEMBLY: ADJUSTMENT; 2015 MY Tundra [08/2014 -        ]

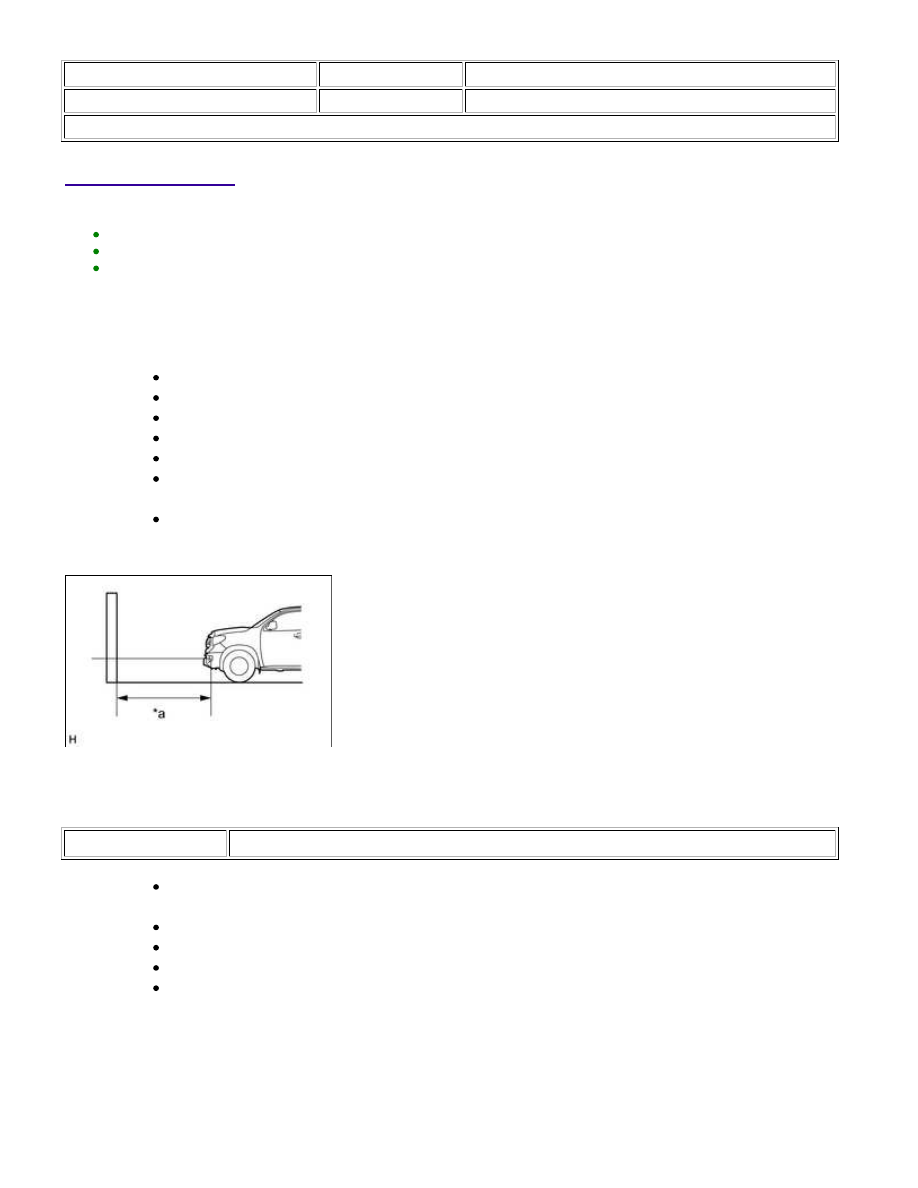

ADJUSTMENT

HINT:

(a) Prepare the vehicle:

Make sure that the oil is filled to the specified level.

Make sure that the coolant is filled to the specified level.

Inflate the tires to the appropriate pressure.

Unload the trunk and vehicle, ensuring that the spare tire, tools and jack are in their original

positions.

(a) Prepare the vehicle:

Text in Illustration

*a

7.62 or 3 m

Place the vehicle in a location that is dark enough to clearly observe the cutoff line. The cutoff line

is a distinct line, below which light from the fog lights can be observed and above which it cannot.

Place the vehicle at a 90° angle to the wall.

Create a 7.62 m (25.0 ft.) distance between the vehicle (fog light bulb center) and the wall.

Make sure that the vehicle is on a level surface.

Bounce the vehicle up and down to settle the suspension.

NOTICE:

LIGHTING: FOG LIGHT ASSEMBLY: ADJUSTMENT; 2015 MY Tun...
