Toyota Tundra (2015 year). Manual - part 2940

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000030K100BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: CARGO LIGHT SWITCH: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. REMOVE FRONT DOOR SCUFF PLATE LH

(a) for Double Cab:

(b) for CrewMax:

(c) for Regular Cab:

2. REMOVE COWL SIDE TRIM BOARD LH

3. REMOVE INSTRUMENT SIDE PANEL LH

4. REMOVE LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH

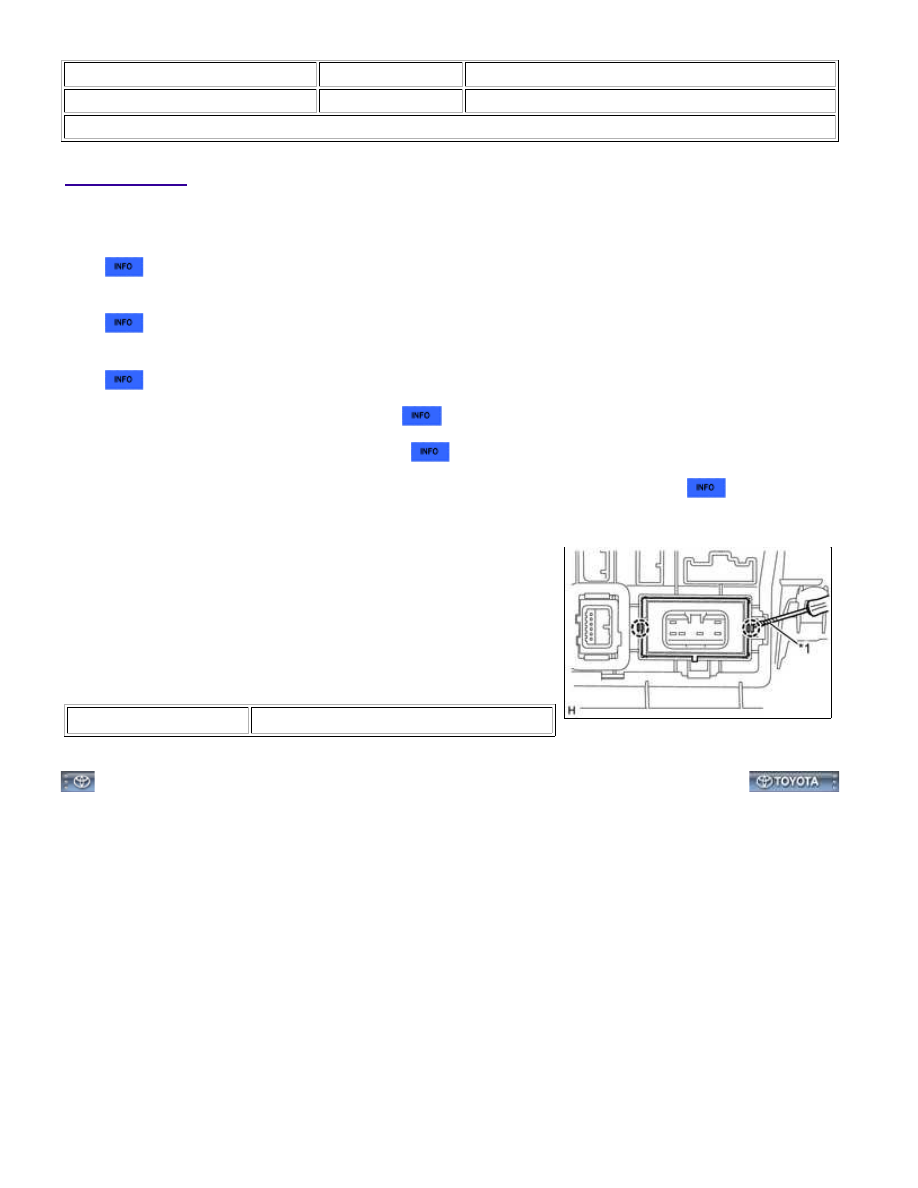

5. REMOVE DECK LIGHT SWITCH ASSEMBLY

(a) Using a screwdriver, detach the 2 claws and remove the deck

light switch assembly.

HINT:

Tape the screwdriver tip before use.

Text in Illustration

*1

Tape

LIGHTING: CARGO LIGHT SWITCH: REMOVAL; 2015 MY Tundra ...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002Z71009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: CARGO LIGHT SWITCH: INSPECTION; 2015 MY Tundra [08/2014 -        ]

INSPECTION

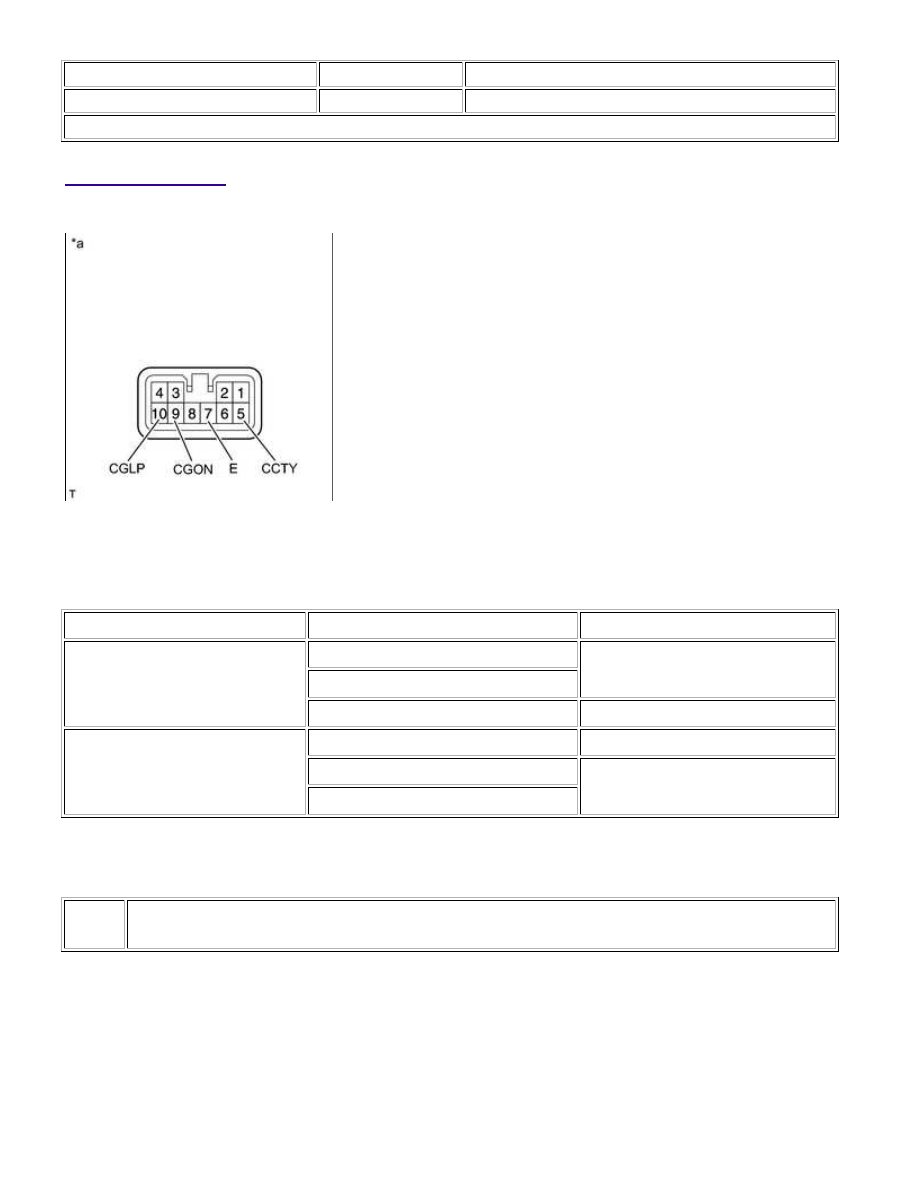

1. INSPECT DECK LIGHT SWITCH ASSEMBLY

(a) Check the resistance.

(1) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

5 (CCTY) - 9 (CGON)

Cargo light switch ON

Below 1 Ω

Cargo light switch DOOR

Cargo light switch OFF

10 kΩ or higher

10 (CGLP) - 7 (E)

Cargo light switch ON

Below 1 Ω

Cargo light switch DOOR

10 kΩ or higher

Cargo light switch OFF

If the result is not as specified, replace the deck light switch assembly.

Text in Illustration

*a

Component without harness connected

(Deck Light Switch Assembly)

LIGHTING: CARGO LIGHT SWITCH: INSPECTION; 2015 MY Tundr...

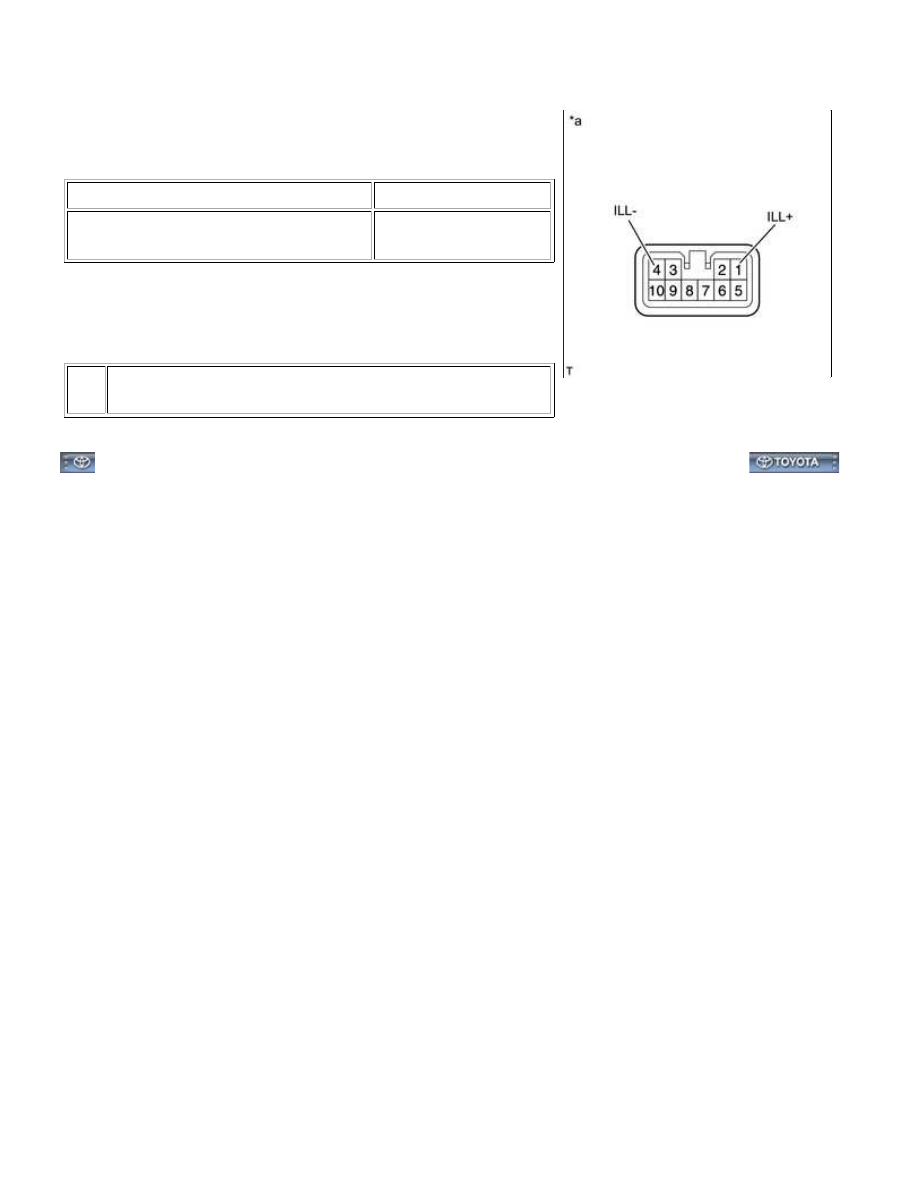

(b) Check the illumination.

(1) Apply battery voltage to the connector and check the

illumination condition.

OK:

MEASUREMENT CONDITION

SPECIFIED CONDITION

Battery positive (+) → Terminal 1 (ILL+)
Battery negative (-) → Terminal 4 (ILL-)

Illuminates

If the result is not as specified, replace the deck light switch

assembly.

Text in Illustration

*a

Component without harness connected

(Deck Light Switch Assembly)

LIGHTING: CARGO LIGHT SWITCH: INSPECTION; 2015 MY Tundr...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000030JY00BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: CARGO LIGHT SWITCH: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

1. INSTALL DECK LIGHT SWITCH ASSEMBLY

(a) Attach the 2 claws to install the deck light switch assembly.

2. INSTALL LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH

3. INSTALL INSTRUMENT SIDE PANEL LH

4. INSTALL COWL SIDE TRIM BOARD LH

5. INSTALL FRONT DOOR SCUFF PLATE LH

(a) for Double Cab:

(b) for CrewMax:

(c) for Regular Cab:

LIGHTING: CARGO LIGHT SWITCH: INSTALLATION; 2015 MY T...
