Toyota Tundra (2015 year). Manual - part 2939

Text in Illustration

*a

Component with harness connected

(Automatic Light Control Sensor)

LIGHTING: AUTOMATIC LIGHT CONTROL SENSOR: ON-VEHIC...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002WF800LX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: AUTOMATIC LIGHT CONTROL SENSOR: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. REMOVE NO. 1 SPEAKER HOLE COVER

(a) Put protective tape around the No. 1 speaker hole cover.

Text in Illustration

*1

Protective Tape

(b) Using moulding remover B, detach the 8 clips.

(c) Disconnect the connector and remove the No. 1 speaker hole

cover.

2. REMOVE AUTOMATIC LIGHT CONTROL SENSOR

(a) Detach the 2 claws and remove the automatic light control

sensor.

LIGHTING: AUTOMATIC LIGHT CONTROL SENSOR: REMOVAL;...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002WF900LX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: AUTOMATIC LIGHT CONTROL SENSOR: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

1. INSTALL AUTOMATIC LIGHT CONTROL SENSOR

(a) Attach the 2 claws to install the automatic light control sensor.

2. INSTALL NO. 1 SPEAKER HOLE COVER

(a) Connect the connector.

(b) Attach the 8 clips to install the No. 1 speaker hole cover.

LIGHTING: AUTOMATIC LIGHT CONTROL SENSOR: INSTALLA...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002Z72009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: CARGO LIGHT SWITCH: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

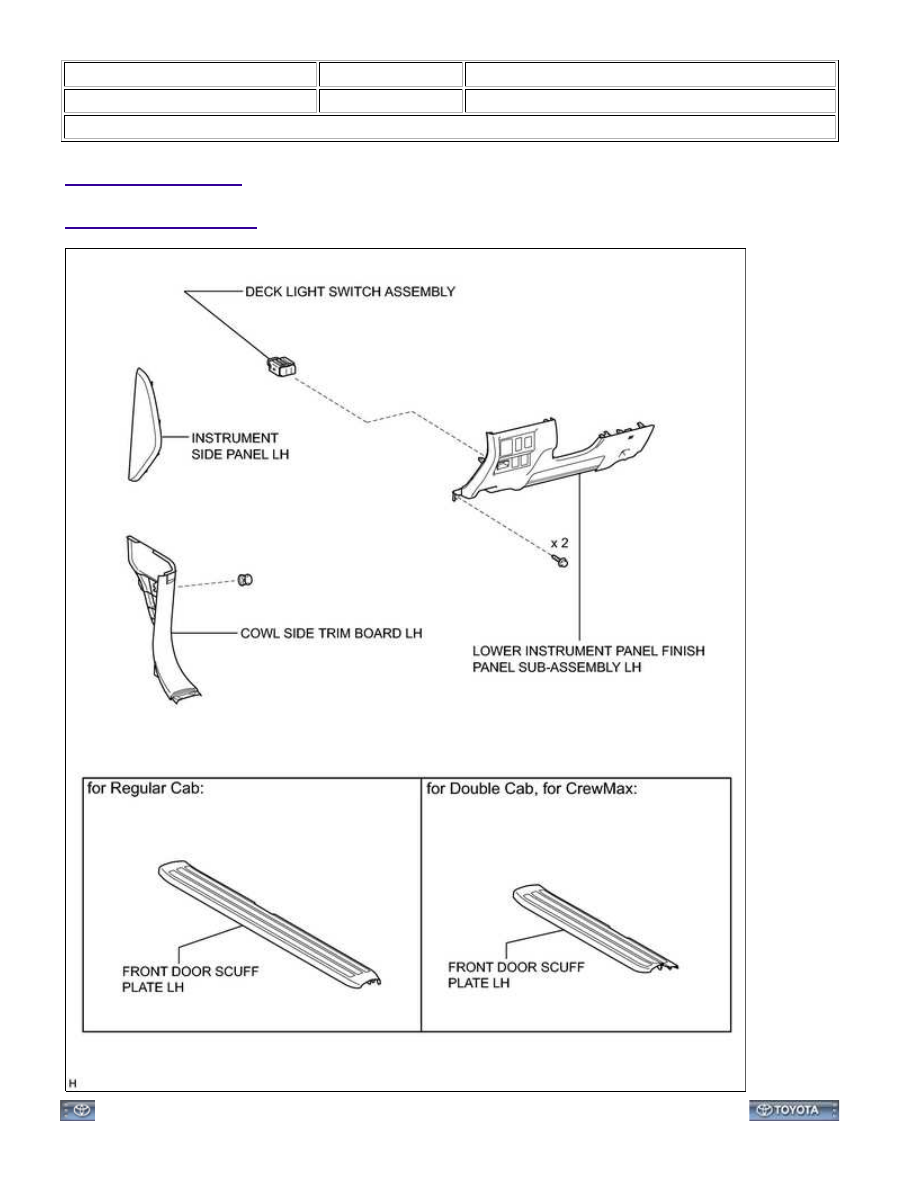

COMPONENTS

ILLUSTRATION

LIGHTING: CARGO LIGHT SWITCH: COMPONENTS; 2015 MY Tu...
