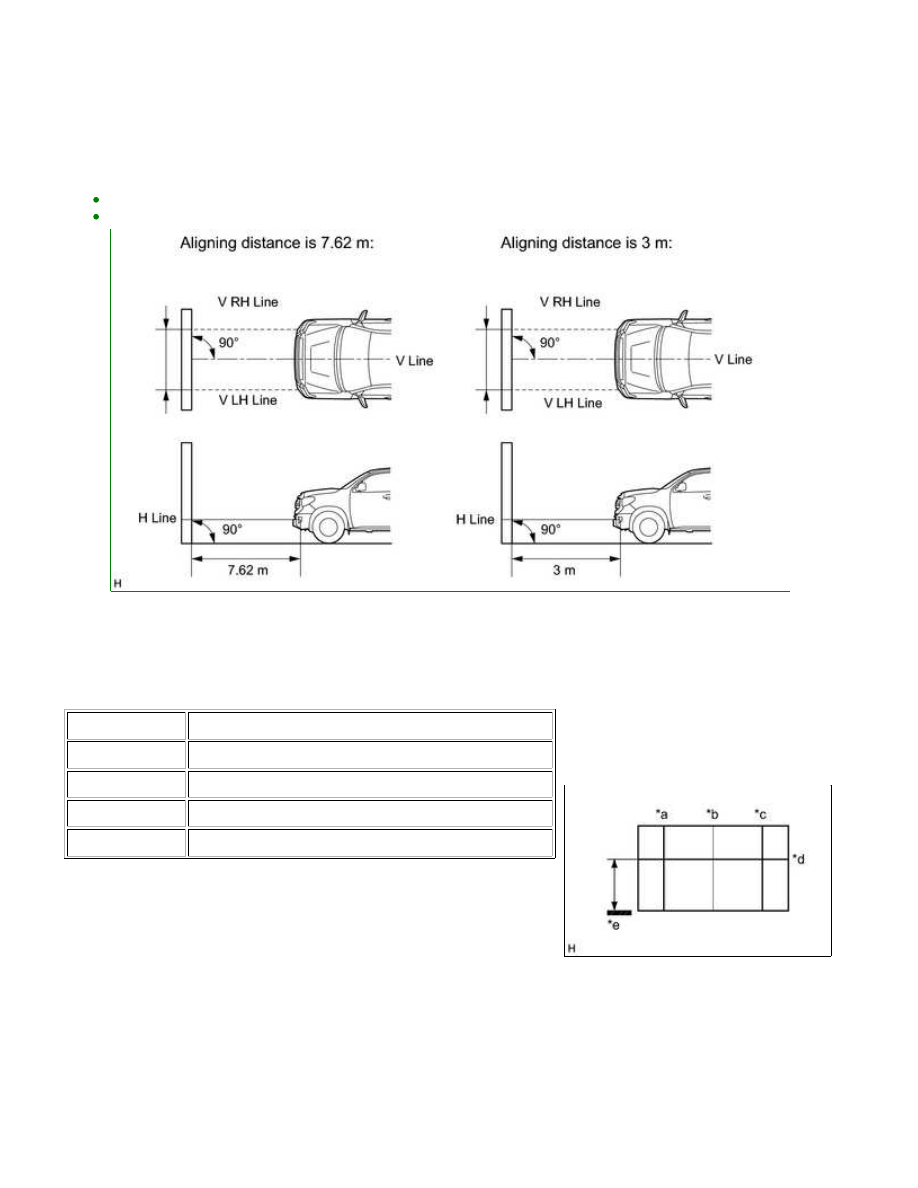

HINT:

shown in the illustration.

Text in Illustration

*a

V LH Line

*b

V Line

*c

V RH Line

*d

H Line

*e

Ground

HINT:

Mark the fog light bulb center marks on the screen. If the center

Draw a horizontal line across the screen so that it passes

through the center marks. The H line should be at the same

and right-hand (RH) fog lights):

LIGHTING: FOG LIGHT ASSEMBLY: ADJUSTMENT; 2015 MY Tun...

Draw two vertical lines so that they intersect the H line at

each center mark.

3. INSPECT FOG LIGHT AIMING

NOTICE:

(b) Start the engine.

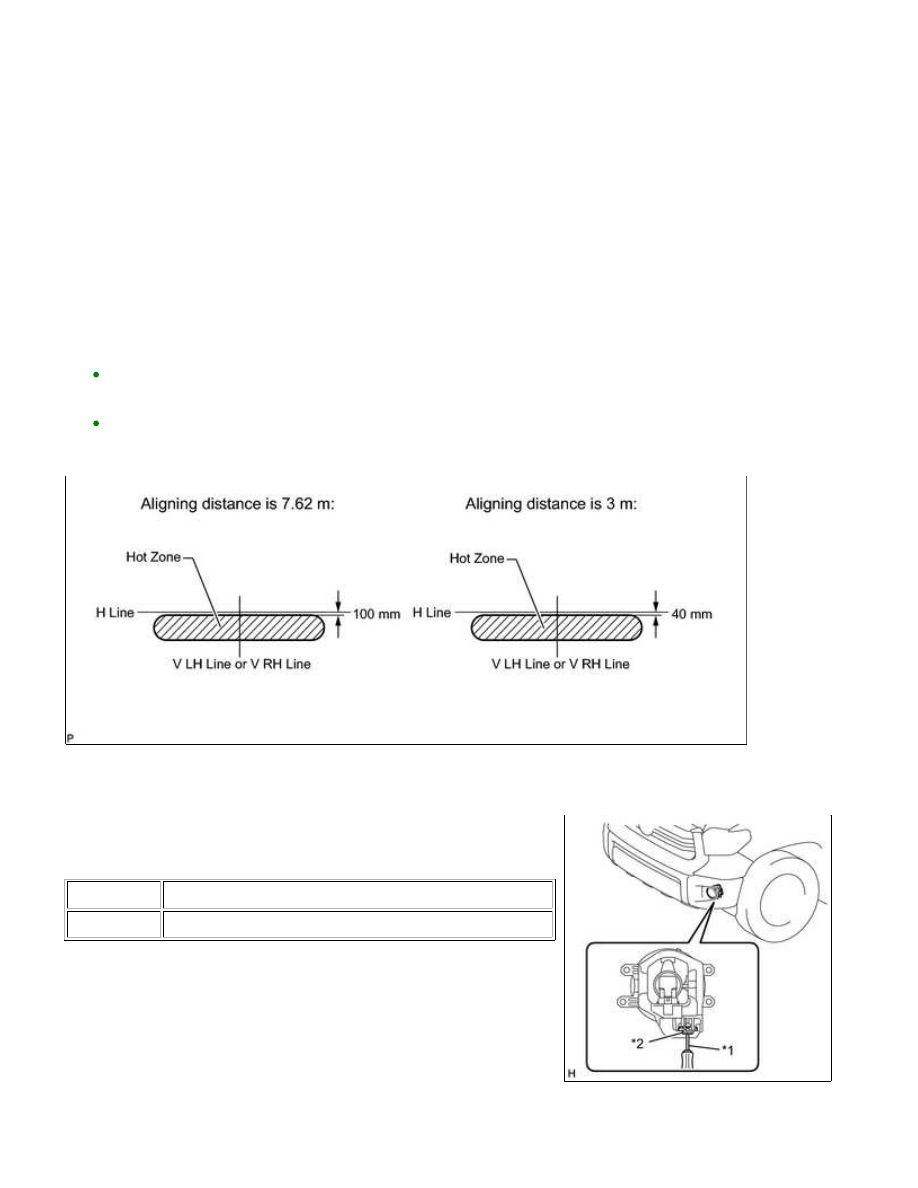

(c) Turn on the fog light and check if the cutoff line falls within the specified area in the following illustration.

HINT:

If the alignment distance is 7.62 m (25.0 ft.):

(a) Adjust the aim vertically.

Text in Illustration

*1

Screwdriver

*2

Aiming Screw

NOTICE:

LIGHTING: FOG LIGHT ASSEMBLY: ADJUSTMENT; 2015 MY Tun...

HINT:

If it is not possible to correctly adjust fog light aim, check the

bulb, fog light unit and fog light unit reflector installation.

LIGHTING: FOG LIGHT ASSEMBLY: ADJUSTMENT; 2015 MY Tun...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002VDO009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: FOG LIGHT ASSEMBLY: REASSEMBLY; 2015 MY Tundra [08/2014 -        ]

REASSEMBLY

HINT:

Use the same procedure for the RH and LH sides.
The procedure listed below is for the LH side.

1. INSTALL FOG LIGHT BULB

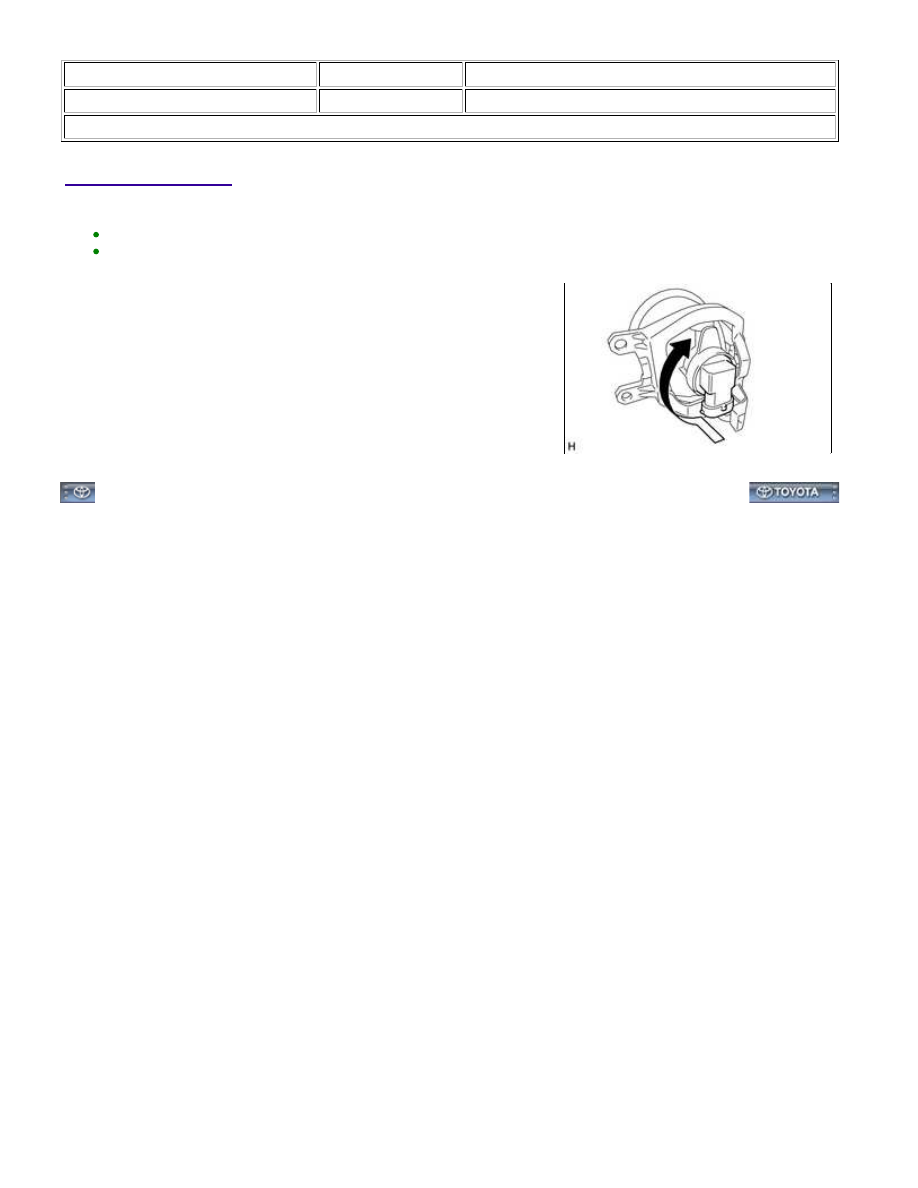

(a) Turn the fog light bulb in the direction indicated by the arrow in

the illustration to install it to the fog light assembly LH.
