(3) Using a moulding remover, detach the 2 clips and remove

the double-sided tape to remove the lower No. 1 side panel

moulding LH.

Text in Illustration

*1

Protective Tape

*2

Double-sided Tape

(c) for CrewMax:

(1) Using a heat light, heat the vehicle body and lower No. 1 side panel moulding LH.

(2) Put protective tape around the lower No. 1 side panel moulding LH.

(3) Using a moulding remover, detach the 2 clips and remove

the double-sided tape to remove the lower No. 1 side panel

moulding LH.

Text in Illustration

*1

Protective Tape

*2

Double-sided Tape

2. REMOVE REAR BODY NO. 3 PROTECTOR LH

HINT:

When removing the rear body No. 3 protector LH, heat the vehicle body and rear body No. 3 protector LH

using a heat light.

Standard:

ITEM

TEMPERATURE

Vehicle Body

40 to 60°C (104 to 140°F)

Rear Body No. 3 Protector LH

20 to 30°C (68 to 86°F)

NOTICE:

Do not heat the vehicle body or rear body No. 3 protector LH excessively.

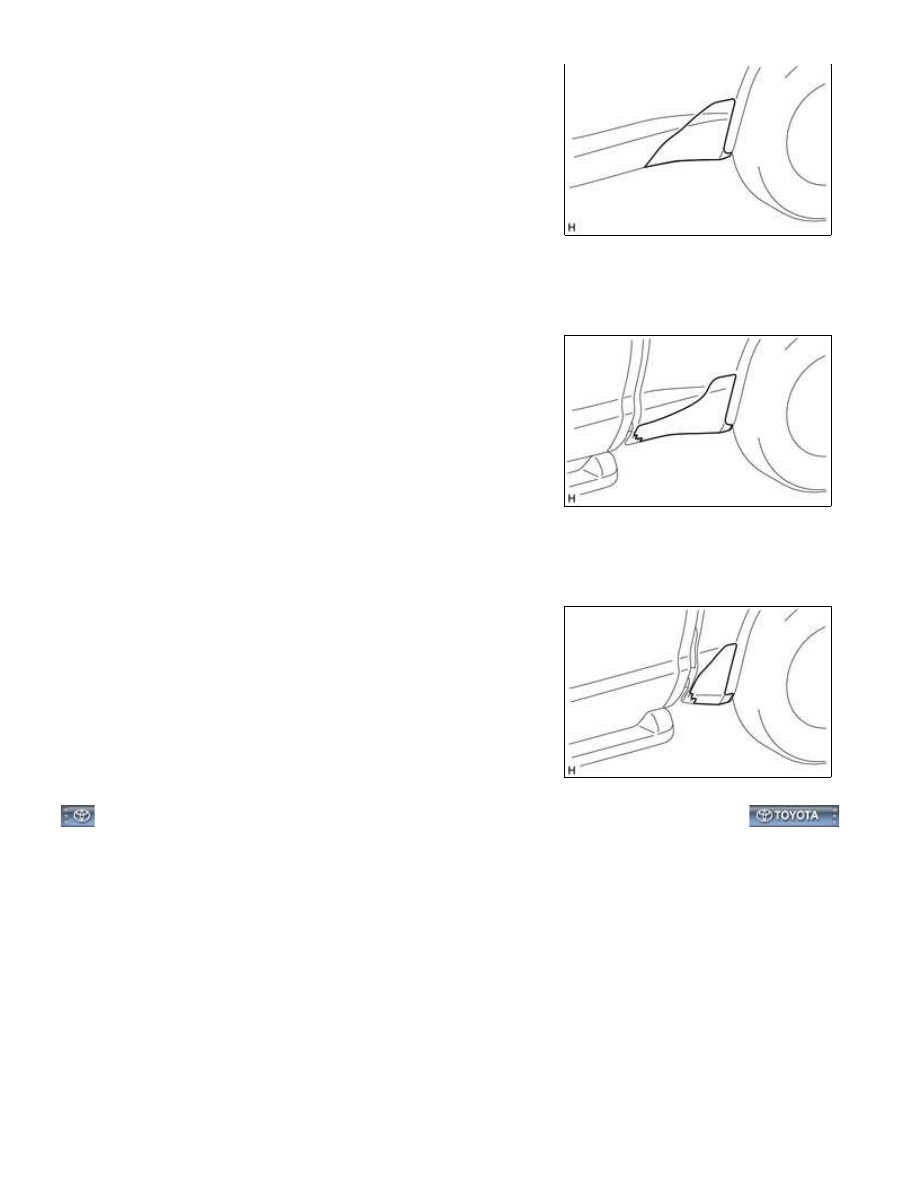

(a) for Regular Cab:

(1) Using a heat light, heat the vehicle body and rear body No. 3 protector LH.

EXTERIOR: SIDE MOULDING: REMOVAL; 2015 MY Tundra [08/20...

(b) for Double Cab:

(1) Using a heat light, heat the vehicle body and rear body No. 3 protector LH.

(c) for CrewMax:

(1) Using a heat light, heat the vehicle body and rear body No. 3 protector LH.

EXTERIOR: SIDE MOULDING: REMOVAL; 2015 MY Tundra [08/20...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002YRC009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: EXTERIOR: SIDE MOULDING: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

HINT:

Use the same procedure for the RH and LH sides.
The procedures listed below are for the LH side.

1. INSTALL REAR BODY NO. 3 PROTECTOR LH

HINT:

When installing the rear body No. 3 protector LH, heat the vehicle body and rear body No. 3 protector LH

using a heat light.

Standard:

ITEM

TEMPERATURE

Vehicle Body

40 to 60°C (104 to 140°F)

Rear Body No. 3 Protector LH

20 to 30°C (68 to 86°F)

NOTICE:

Do not heat the vehicle body or rear body No. 3 protector LH excessively.

(a) Clean the vehicle body surface.

(1) Using a heat light, heat the vehicle body surface.

(2) Remove the double-sided tape from the vehicle body.

(3) Wipe off any tape adhesive residue with cleaner.

(b) Installation temperature

(1) When the ambient temperature is below 15°C (59°F), perform the installation procedure after warming

HINT:

The most appropriate temperature for installing the tape is 25°C (77°F).
When the temperature is low, the tape turns stiff and falls off easily. When the temperature is high, the
tape loses elasticity.

(c) Before installation

(1) Make sure any dirt on and around the vehicle body surface where the tape will be installed (installation

poor appearance.

HINT:

Spray water on the shop floor to settle any dust.

(d) Key points for handling the tape

EXTERIOR: SIDE MOULDING: INSTALLATION; 2015 MY Tundra [...

NOTICE:

Do not bend the tape or leave it in a place with a high temperature.

NOTICE:

surface does not touch the vehicle body while applying the tape. Tilt the squeegee 40 to 50° (for

per second.

NOTICE:

HINT:

*1

Squeegee

*2

Rear Body No. 3 Protector LH

*3

Release Paper

*4

Application Tape

*a

Sectional View

*b

Non-padded Side

*c

Padded Side

*d

Pressing

*e

Pulling

-

-
