Title: EXTERIOR: ROOF DRIP SIDE FINISH MOULDING: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

HINT:

Use the same procedures for the RH side and LH side.
The procedures listed below are for the LH side.
When installing a clip, heat the vehicle body and clip using a heat light.
When installing the moulding, heat the vehicle body and moulding using a heat light.

Standard heating temperature:

ITEM

TEMPERATURE

Vehicle Body

40 to 60°C (104 to 140°F)

Moulding

20 to 30°C (68 to 86°F)

Clip

20 to 30°C (68 to 86°F)

NOTICE:

Do not heat the vehicle body, moulding and clip excessively.

1. INSTALL ROOF DRIP SIDE FINISH MOULDING CLIP

HINT:

Perform this procedure only when installing new clips.

(a) Using a heat light, heat the clip installation areas on the vehicle body.

(b) Remove the double-sided tape from the vehicle body.

(c) Wipe off any tape adhesive residue with cleaner.

(d) Using a heat light, heat the clips.

After removing the peeling paper, keep the exposed adhesive free from foreign matter.

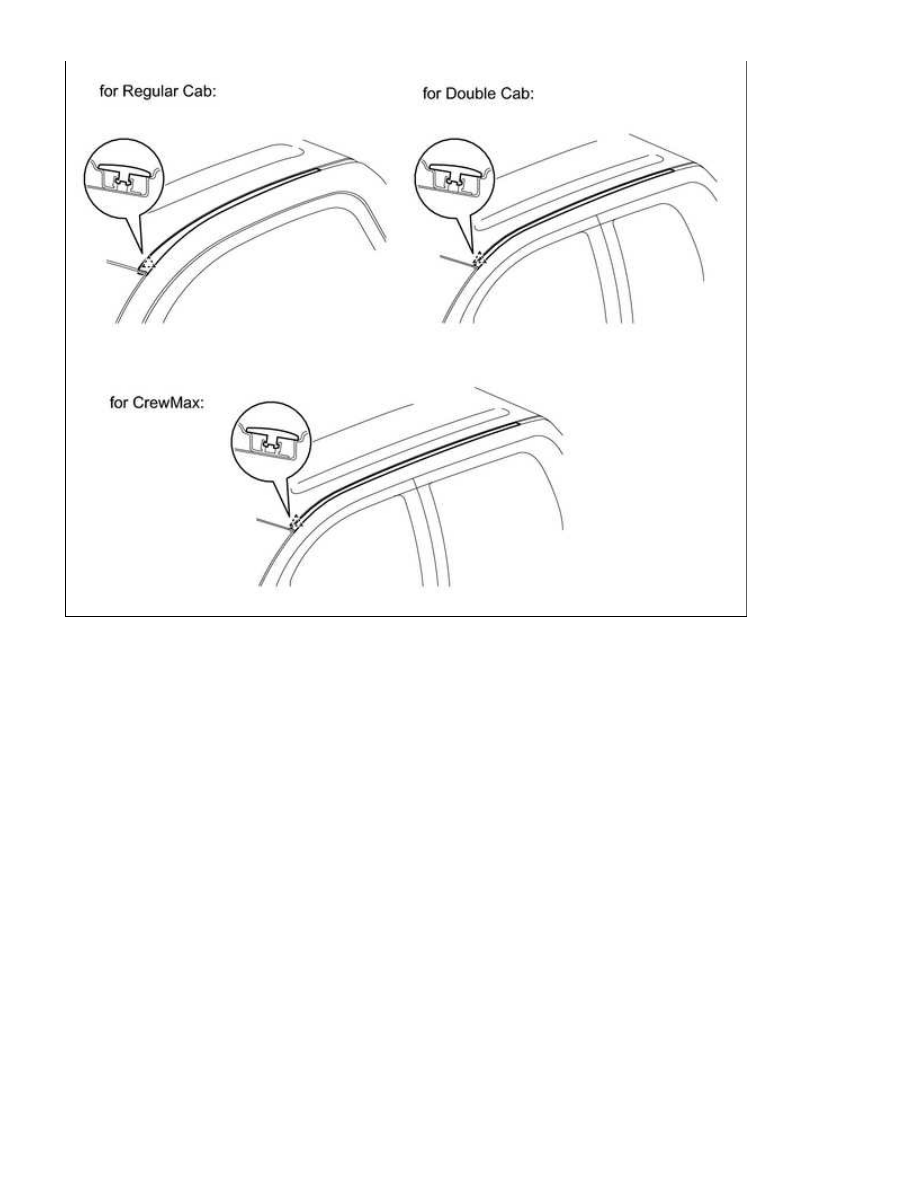

(f) Install the clips in the positions shown in the illustration.

HINT:

Press the clips firmly to install them.

EXTERIOR: ROOF DRIP SIDE FINISH MOULDING: INSTALLATIO...

2. INSTALL ROOF DRIP SIDE FINISH MOULDING LH

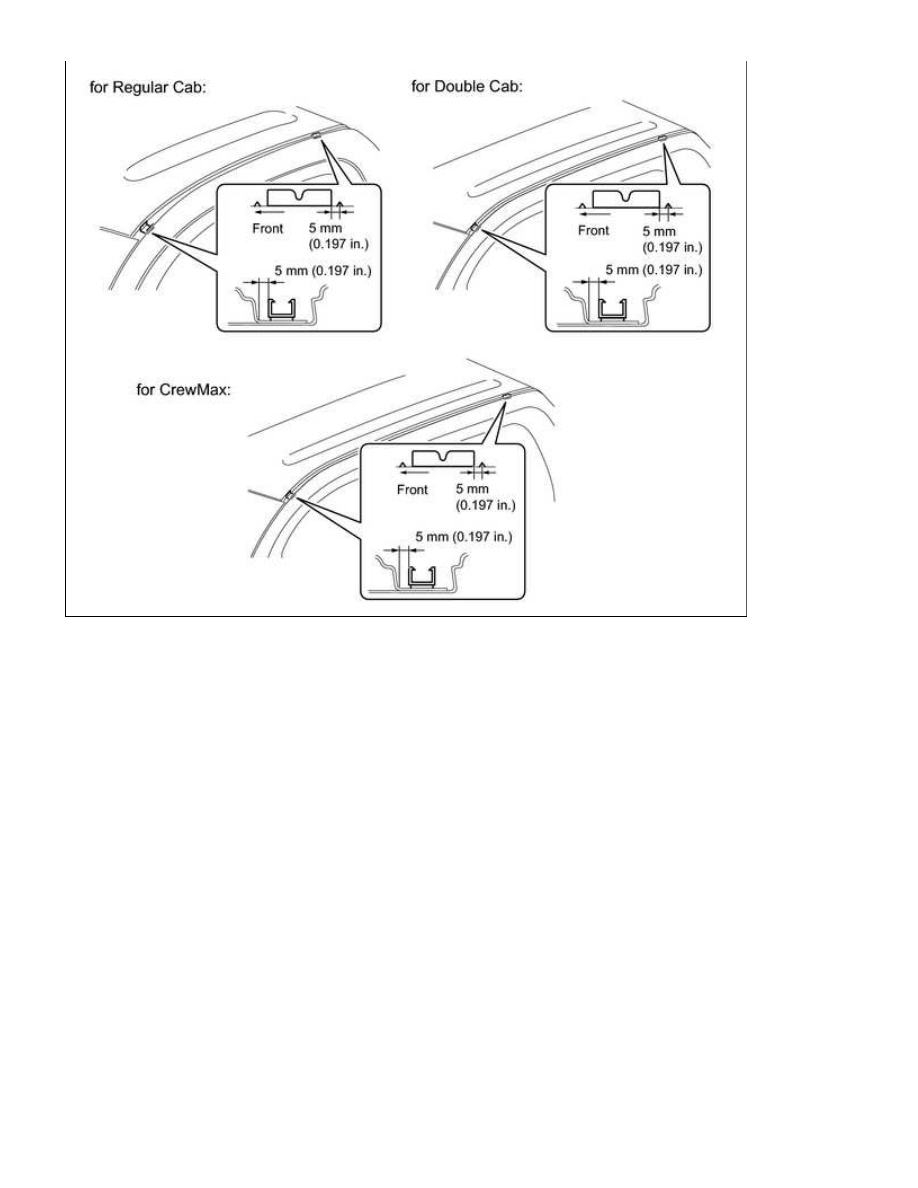

(a) Attach the clip to install the moulding.

EXTERIOR: ROOF DRIP SIDE FINISH MOULDING: INSTALLATIO...

3. INSTALL REAR ROOF DRIP SIDE FINISH MOULDING LH

(a) Clean the vehicle body surface.

(1) Using a heat light, heat the vehicle body surface.

(2) Remove the double-sided tape from the vehicle body.

(3) Wipe off any tape adhesive residue with cleaner.

(b) If reusing the moulding:

Clean the moulding.

(1) Using a heat light, heat the moulding.

(2) Remove the double-sided tape from the moulding.

(3) Wipe off any tape adhesive residue with cleaner.

EXTERIOR: ROOF DRIP SIDE FINISH MOULDING: INSTALLATIO...

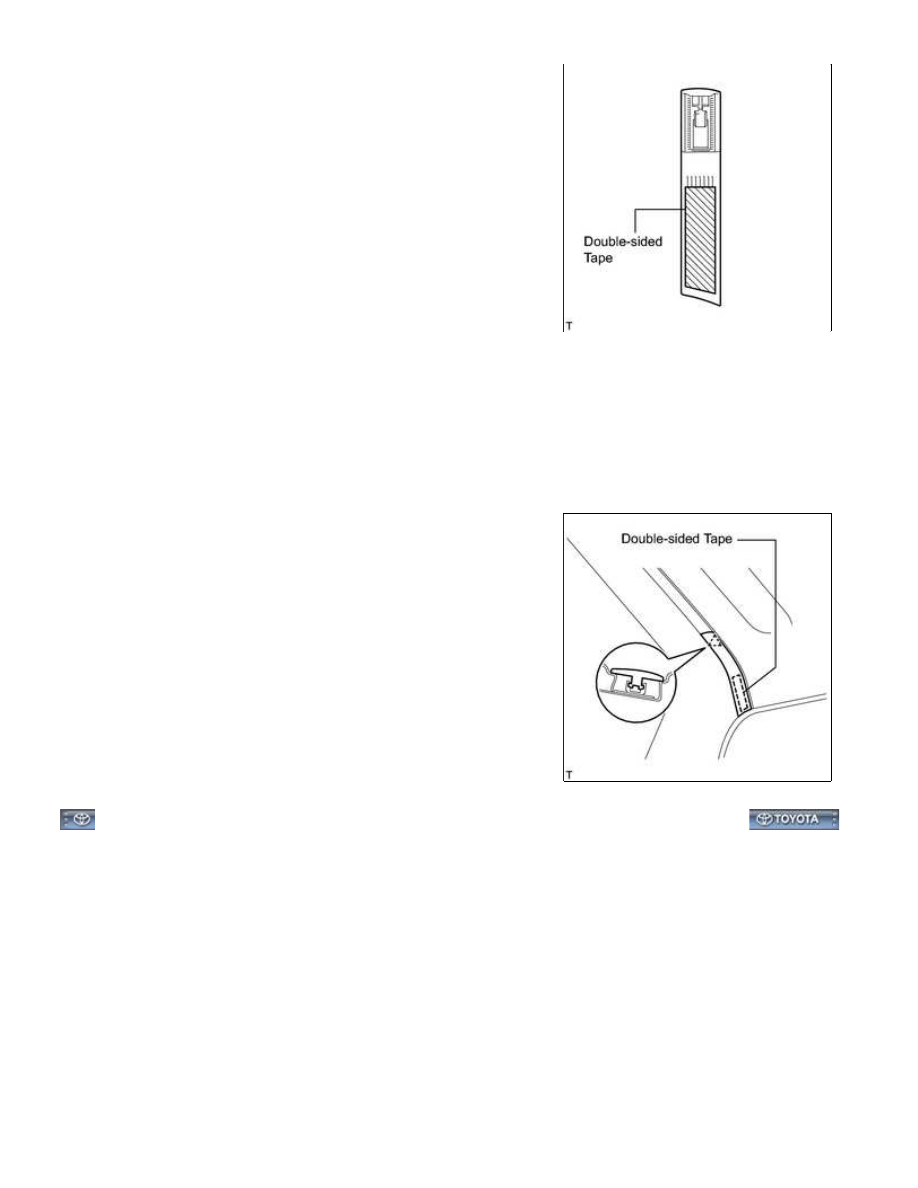

(4) Apply new double-sided tape to the moulding, as shown in

the illustration.

(c) Install the moulding.

(1) Using a heat light, heat the vehicle body and moulding.

After removing the peeling paper, keep the exposed adhesive free from foreign matter.

(3) Attach the clip to install the moulding.

HINT:

Press the moulding firmly to install it.

EXTERIOR: ROOF DRIP SIDE FINISH MOULDING: INSTALLATIO...
