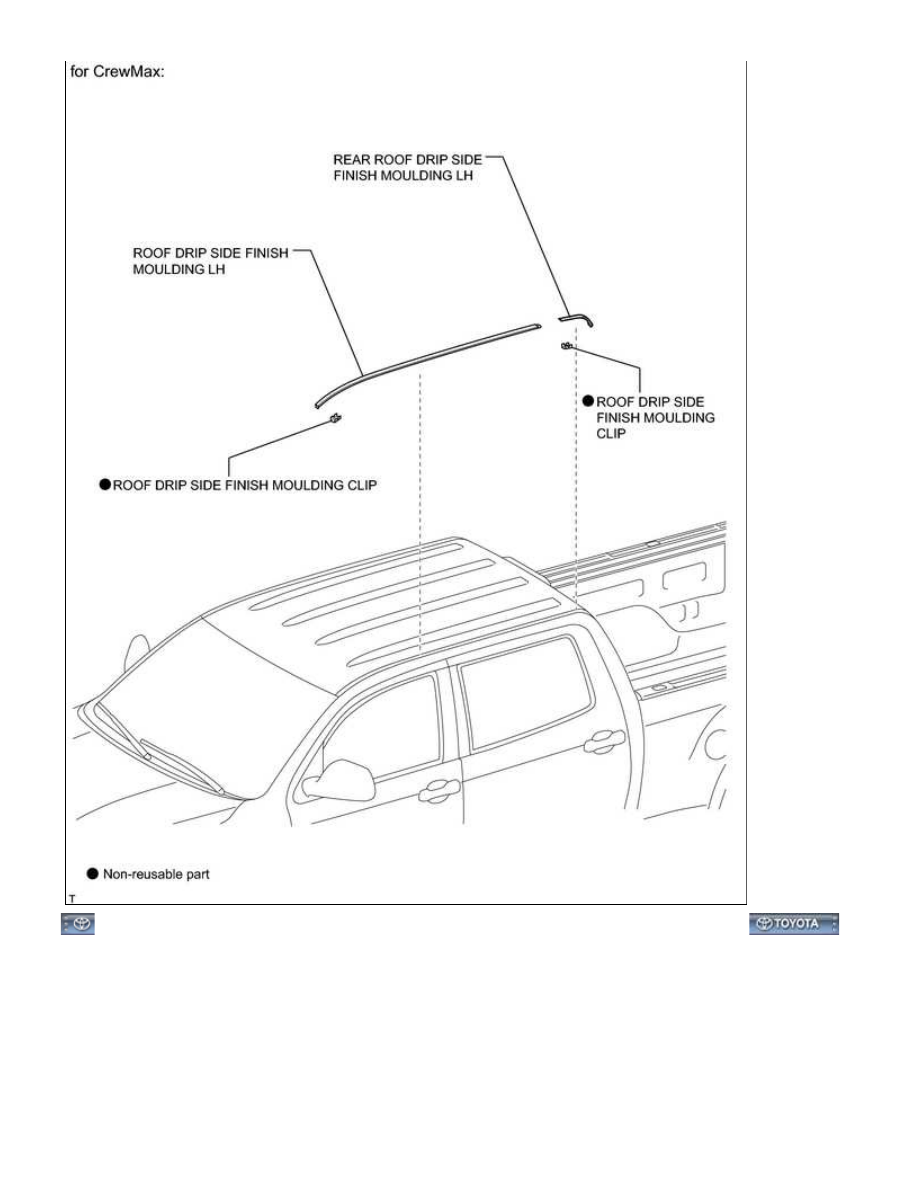

EXTERIOR: ROOF DRIP SIDE FINISH MOULDING: COMPONENT...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002W7M00BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: EXTERIOR: ROOF DRIP SIDE FINISH MOULDING: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

HINT:

Use the same procedures for the RH side and LH side.
The procedures listed below are for the LH side.
When removing the moulding, heat the vehicle body and moulding using a heat light.
When replacing a clip, heat the vehicle body and clip using a heat light.

Standard heating temperature:

ITEM

TEMPERATURE

Vehicle Body

40 to 60°C (104 to 140°F)

Moulding

20 to 30°C (68 to 86°F)

Clip

20 to 30°C (68 to 86°F)

NOTICE:

Do not heat the vehicle body, moulding and clip excessively.

1. REMOVE REAR ROOF DRIP SIDE FINISH MOULDING LH

(a) Put protective tape around the moulding.

(b) Using a heat light, heat the moulding.

NOTICE:

Do not heat the moulding and vehicle body excessively.

(c) Using a moulding remover, detach the clip and remove the

moulding.

NOTICE:

Do not remove the clip from the vehicle body.
If the clip is damaged or removed accidentally, replace it.

2. REMOVE ROOF DRIP SIDE FINISH MOULDING LH

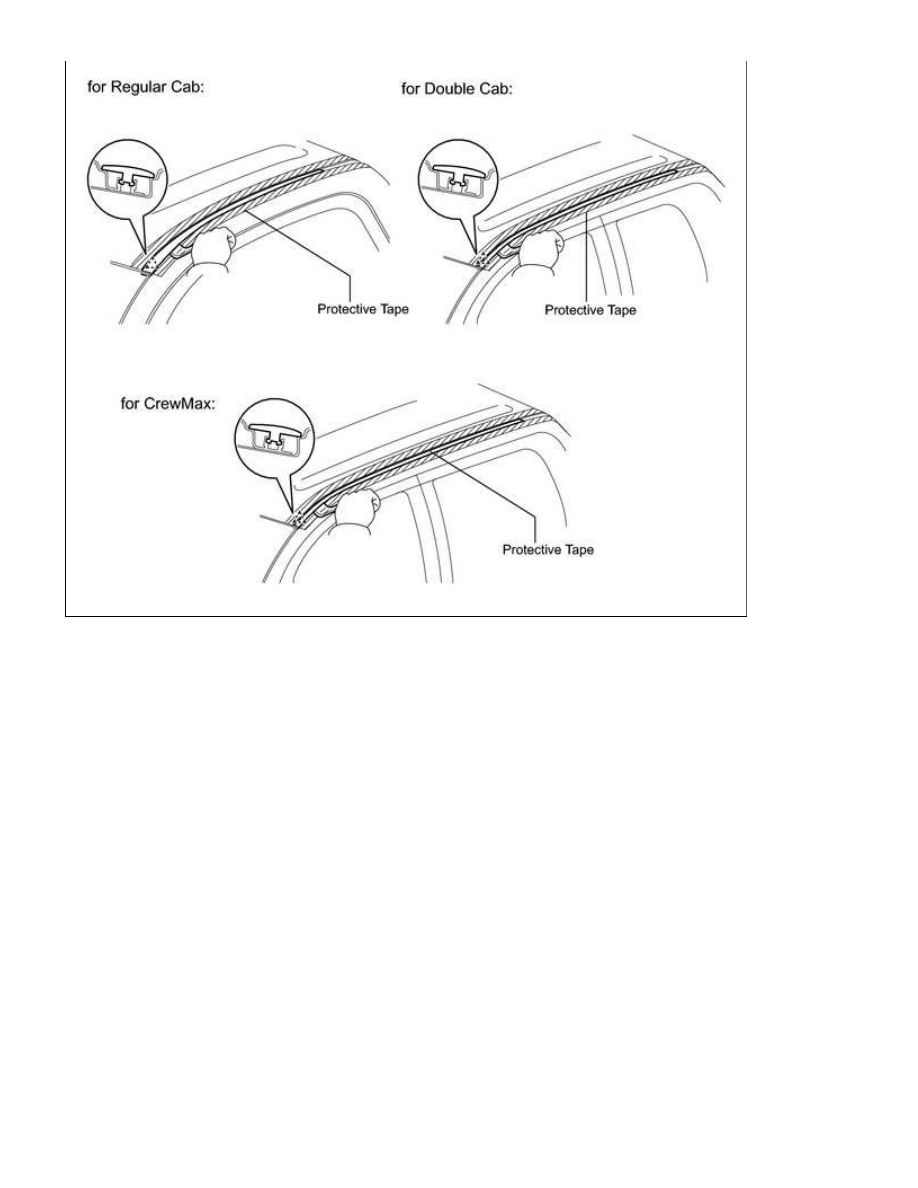

(a) Put protective tape around the moulding.

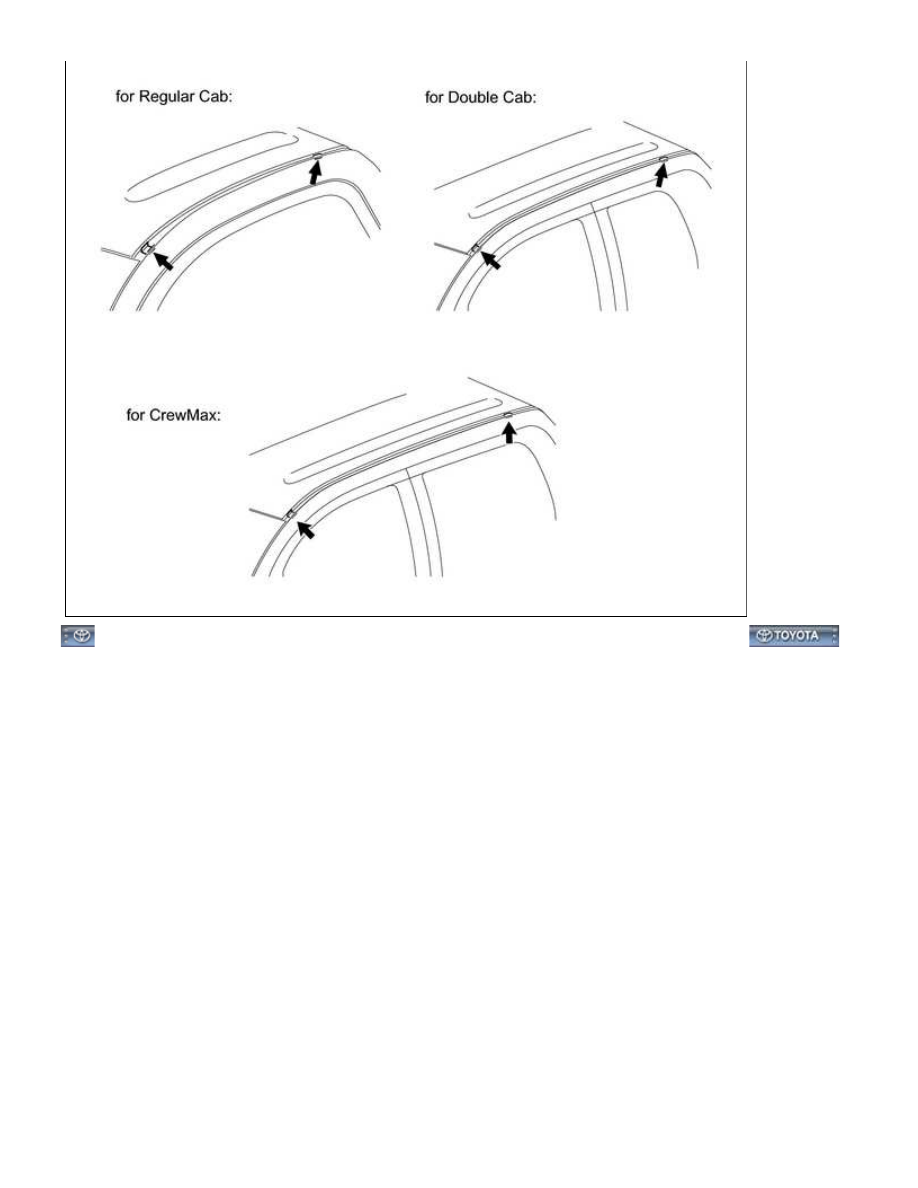

(b) Using a moulding remover, detach the clip and remove the moulding.

NOTICE:

Do not remove the clip from the vehicle body.
If the clip is damaged or removed accidentally, replace it.

EXTERIOR: ROOF DRIP SIDE FINISH MOULDING: REMOVAL; 20...

3. REMOVE ROOF DRIP SIDE FINISH MOULDING CLIP

HINT:

Perform the following procedure only if the clips are damaged or have come off the vehicle.
