Toyota Tundra (2015 year). Manual - part 2929

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002YRD009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: EXTERIOR: SIDE MOULDING: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

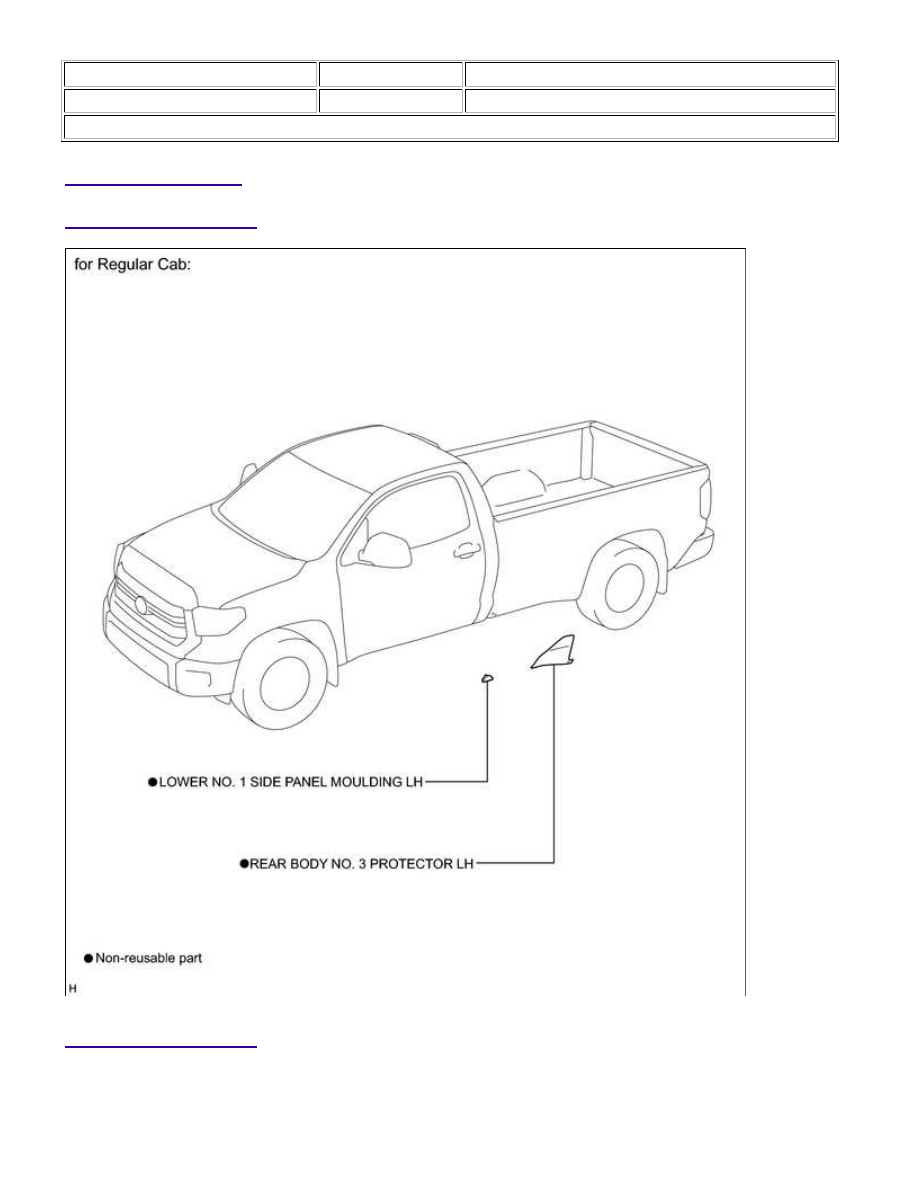

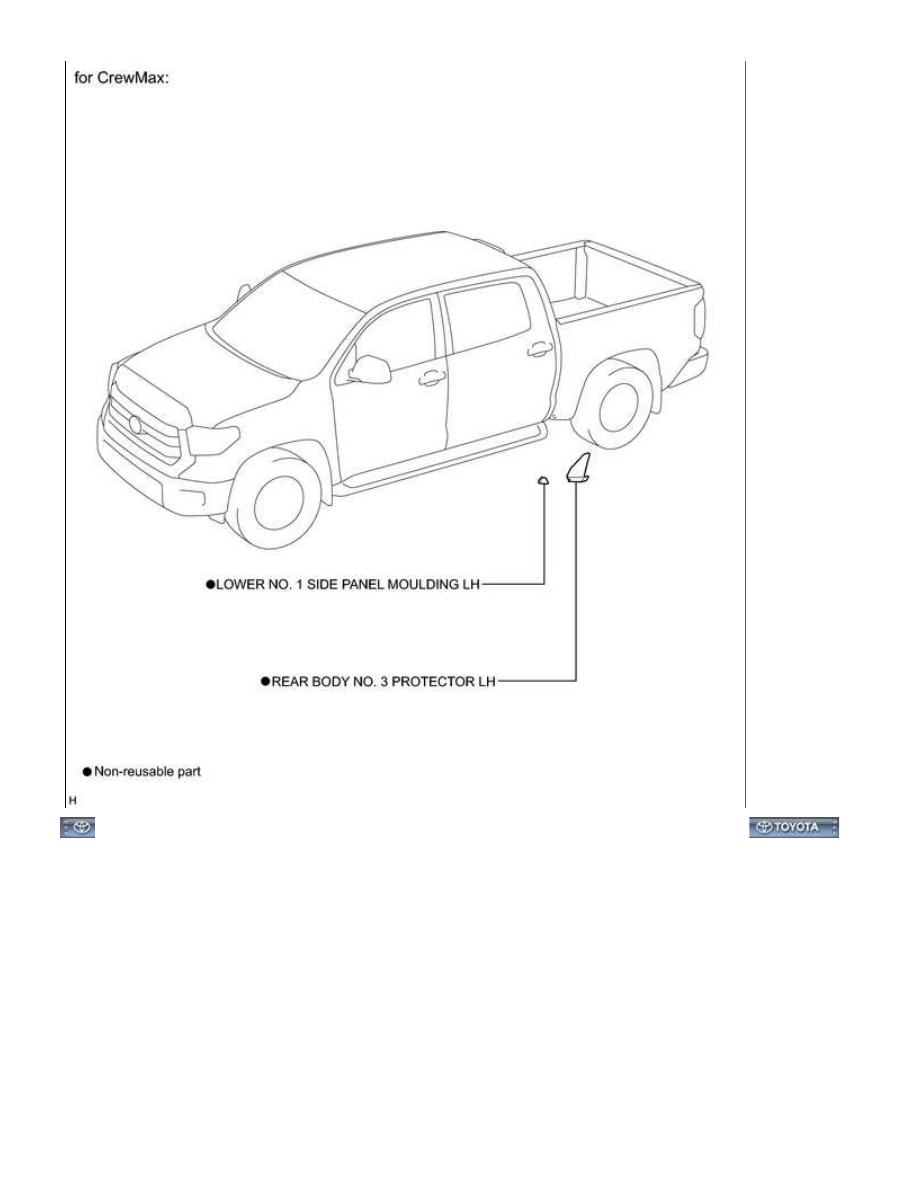

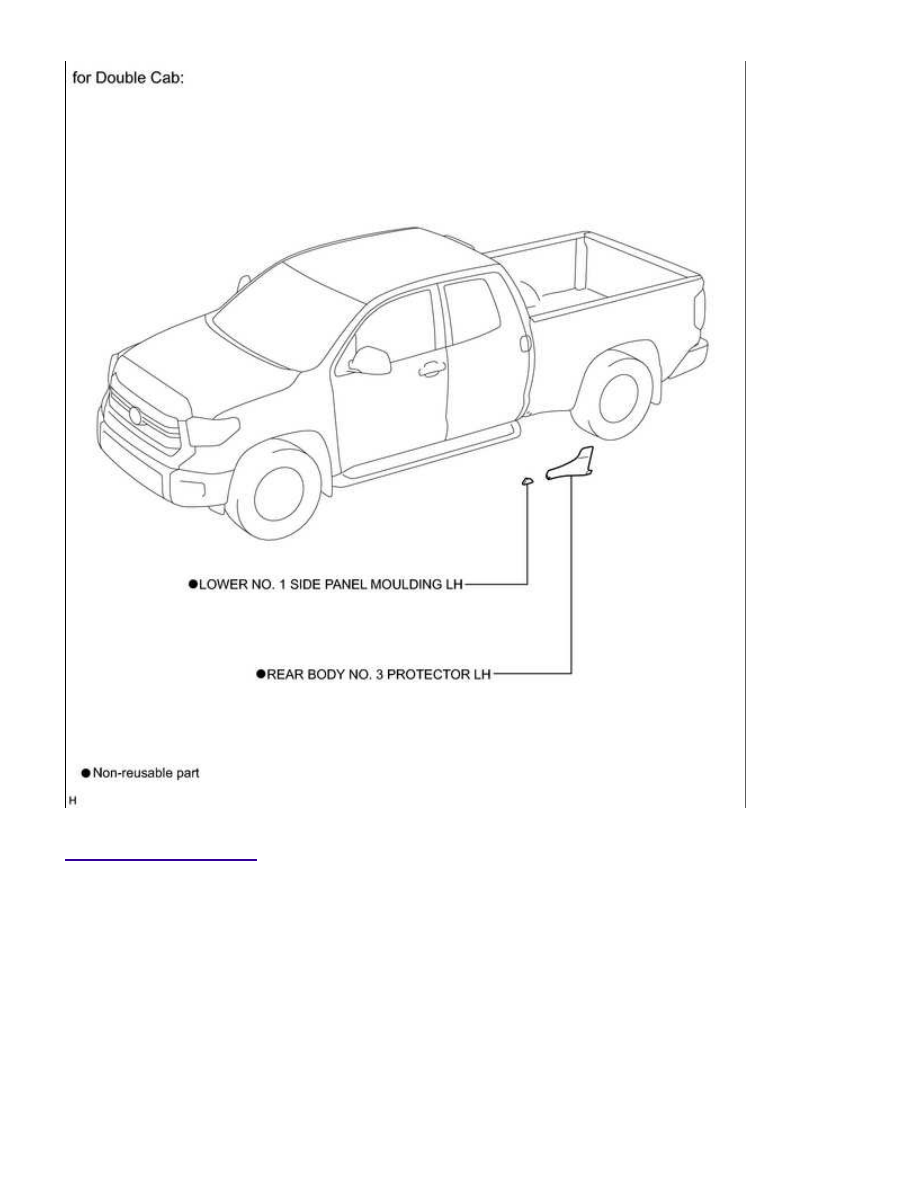

COMPONENTS

ILLUSTRATION

ILLUSTRATION

EXTERIOR: SIDE MOULDING: COMPONENTS; 2015 MY Tundra [0...

ILLUSTRATION

EXTERIOR: SIDE MOULDING: COMPONENTS; 2015 MY Tundra [0...

EXTERIOR: SIDE MOULDING: COMPONENTS; 2015 MY Tundra [0...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002YRE009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: EXTERIOR: SIDE MOULDING: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

HINT:

Use the same procedure for the RH and LH sides.
The procedures listed below are for the LH side.

1. REMOVE LOWER NO. 1 SIDE PANEL MOULDING LH

HINT:

When removing the lower No. 1 side panel moulding LH, heat the vehicle body and lower No. 1 side panel

moulding LH using a heat light.

Standard:

ITEM

TEMPERATURE

Vehicle Body

40 to 60°C (104 to 140°F)

Lower No. 1 Side Panel Moulding LH

20 to 30°C (68 to 86°F)

NOTICE:

Do not heat the vehicle body and lower No. 1 side panel moulding LH excessively.

(a) for Regular Cab:

(1) Using a heat light, heat the vehicle body and lower No. 1 side panel moulding LH.

(2) Put protective tape around the lower No. 1 side panel moulding LH.

(3) Using a moulding remover, detach the 2 clips and remove

the double-sided tape to remove the lower No. 1 side panel

moulding LH.

Text in Illustration

*1

Protective Tape

*2

Double-sided Tape

(b) for Double Cab:

(1) Using a heat light, heat the vehicle body and lower No. 1 side panel moulding LH.

(2) Put protective tape around the lower No. 1 side panel moulding LH.

EXTERIOR: SIDE MOULDING: REMOVAL; 2015 MY Tundra [08/20...
