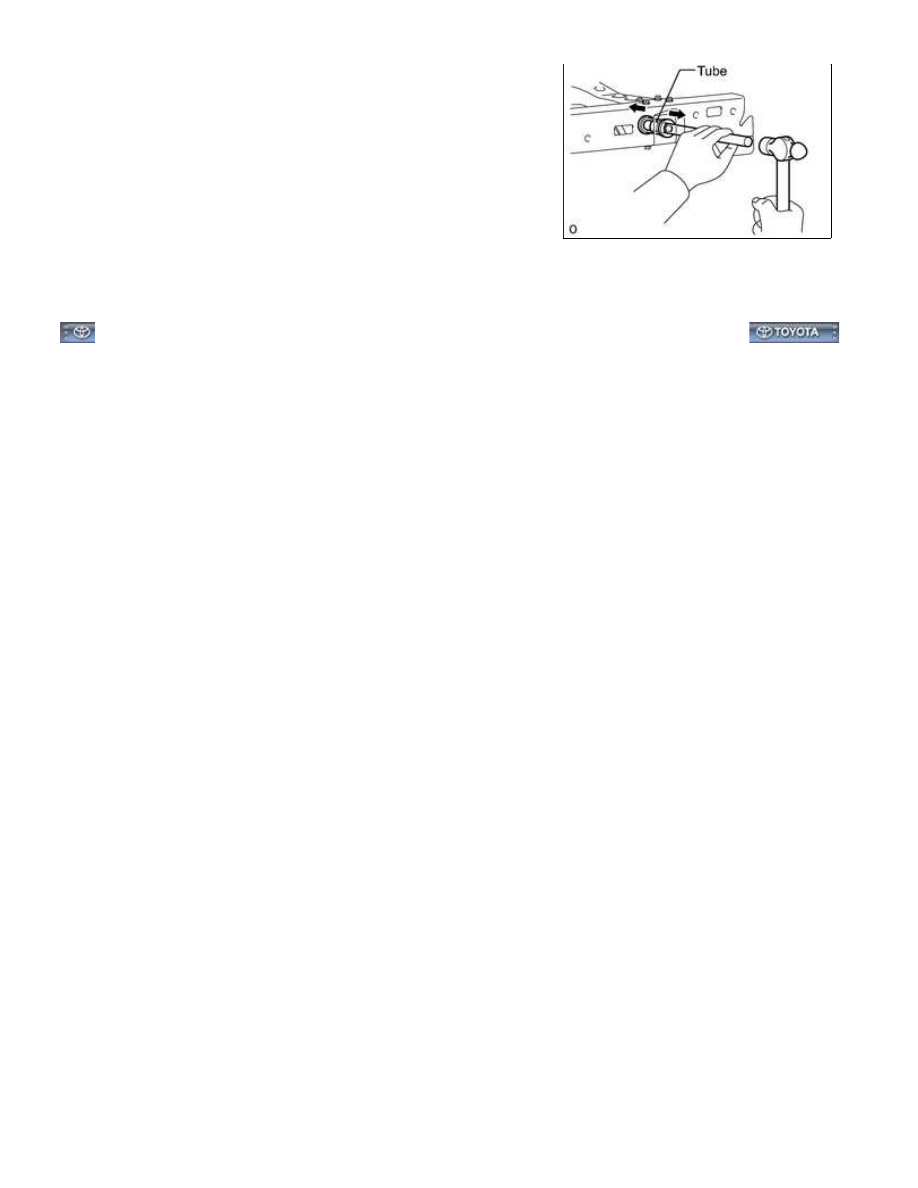

9. REMOVE TUBE

(a) Using a brass bar and hammer, remove the tube from the

frame.

10. REMOVE REAR SPRING SHACKLE BUSH

(a) Remove the 2 bushes from the frame.

SUSPENSION: REAR LEAF SPRING: REMOVAL; 2015 MY Tundra [...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002GNF00AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUSPENSION: REAR LEAF SPRING: DISASSEMBLY; 2015 MY Tundra [08/2014 -        ]

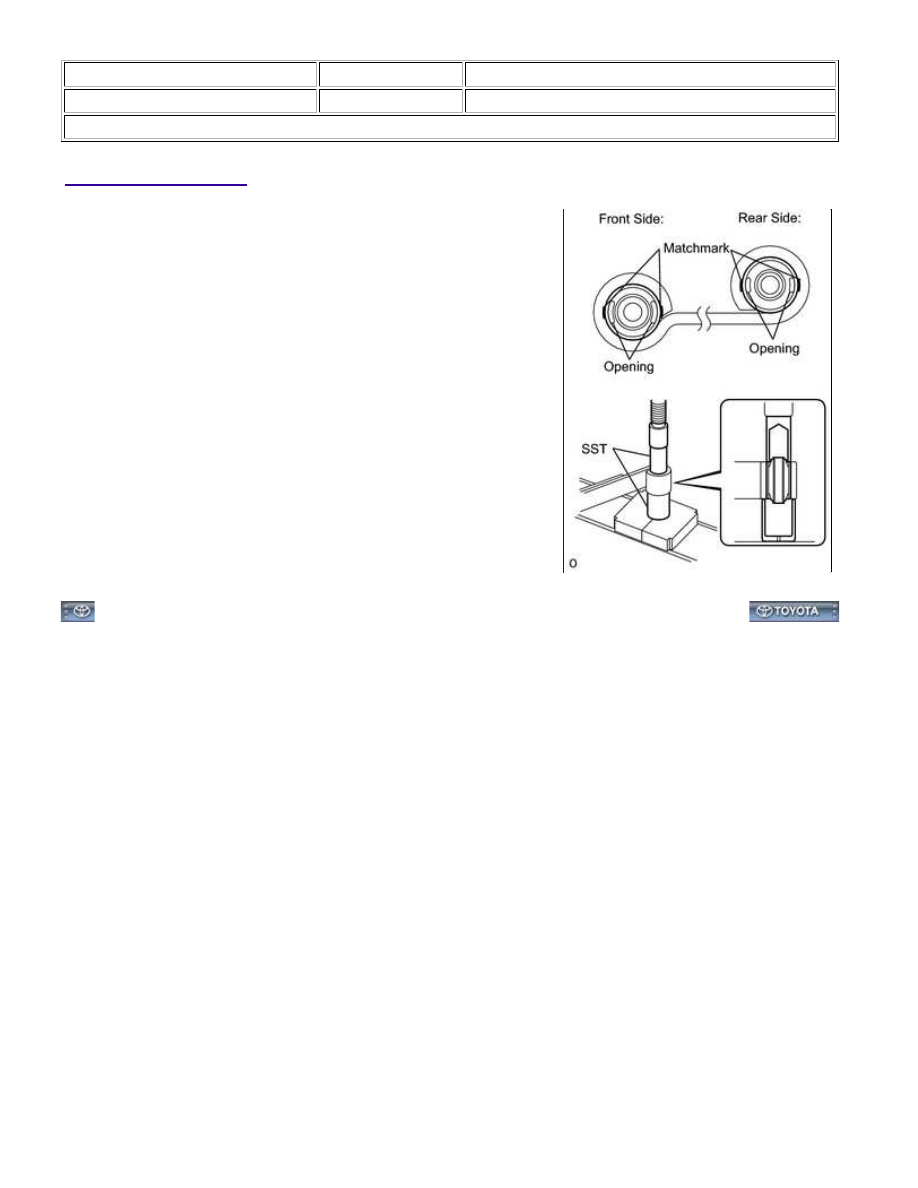

DISASSEMBLY

1. REMOVE REAR SPRING LEAF BUSH

SST: 09950-60010

09951-00350

SST: 09950-70010

09951-07150

NOTICE:

Do not erase the matchmark on the leaf spring when removing

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002GNG00AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUSPENSION: REAR LEAF SPRING: REASSEMBLY; 2015 MY Tundra [08/2014 -        ]

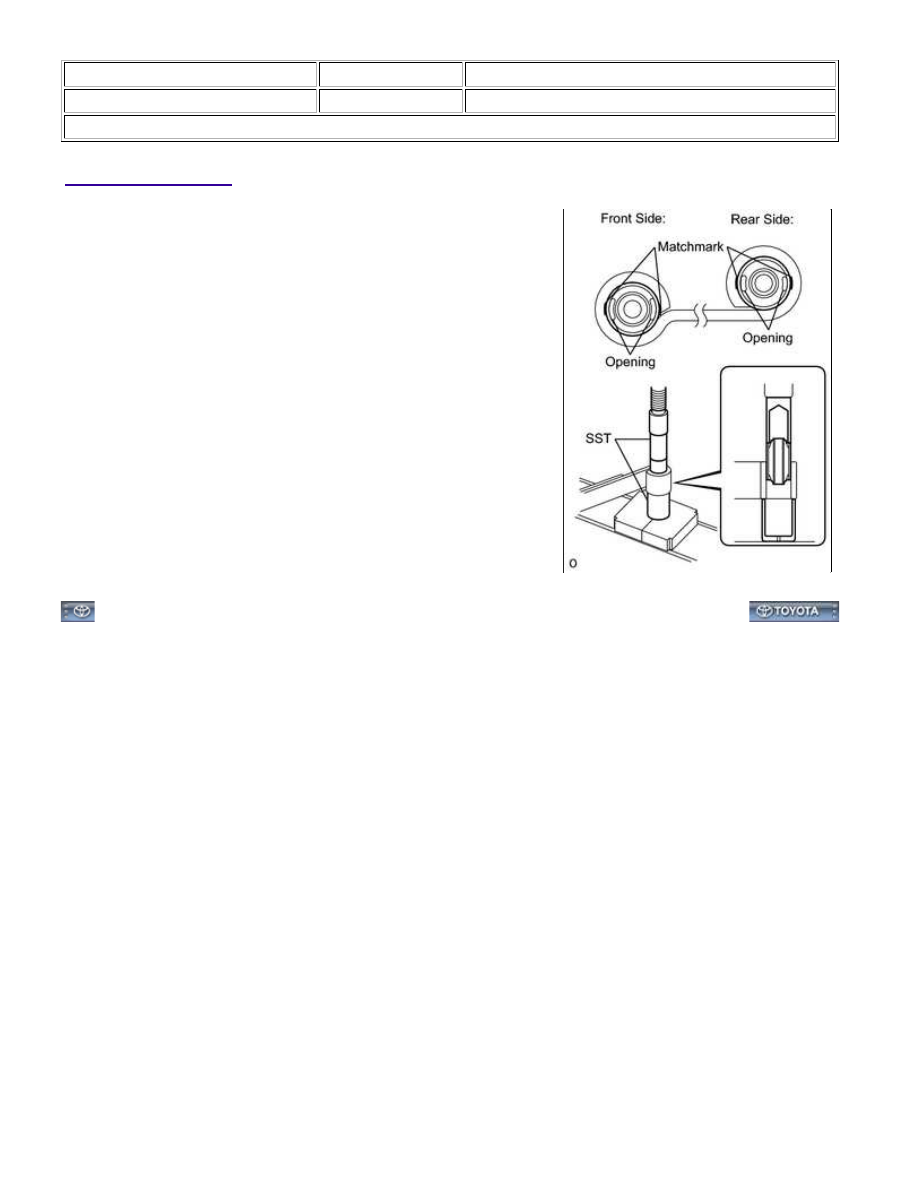

REASSEMBLY

1. INSTALL REAR SPRING LEAF BUSH

(a) Install a new bush to the leaf spring.

(1) Install the bushing while aligning it with the matchmarks so

that its openings are as shown in the illustration.

NOTICE:

Be sure to install each bushing to the correct positions.

(b) Use SST and a press, press both bushes into the leaf spring.

SST: 09710-28012

09710-07062

SST: 09710-30041

09710-03211

NOTICE:

SUSPENSION: REAR LEAF SPRING: REASSEMBLY; 2015 MY Tund...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002GNC00AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUSPENSION: REAR LEAF SPRING: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

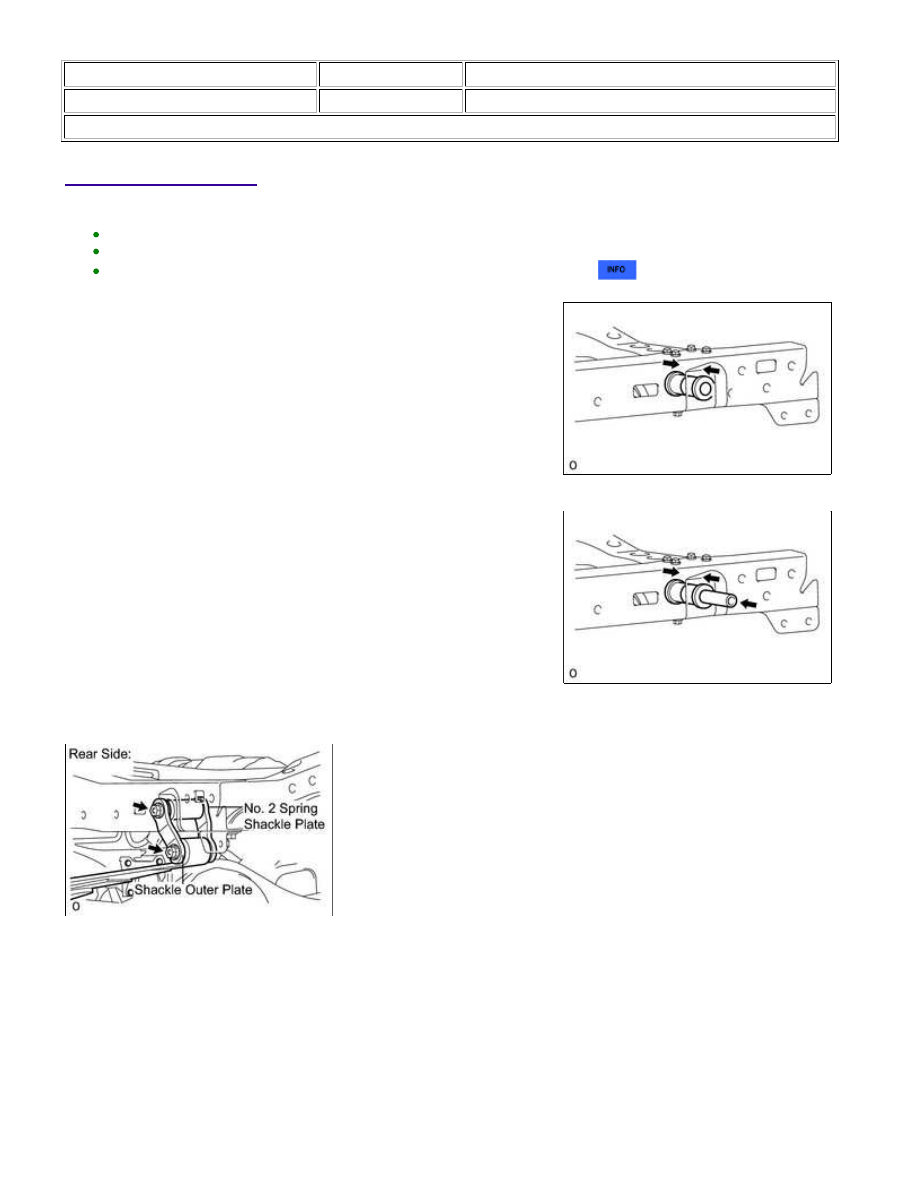

INSTALLATION

HINT:

Use the same procedures for the RH side and LH side.
The procedures listed below are for the LH side.
A bolt without a torque specification is shown in the standard bolt chart



.

1. INSTALL REAR SPRING SHACKLE BUSH

(a) Install the 2 shackle bushes to the frame.

2. INSTALL TUBE

(a) Install the tube to the bush.

3. TEMPORARILY INSTALL REAR SPRING ASSEMBLY LH

(a) Temporarily install the spring with the No. 2 spring shackle plate, shackle outer plate, 2 washers and 2

nuts to the rear side.
