HINT:

The camber and caster should be as close as possible to the center value.

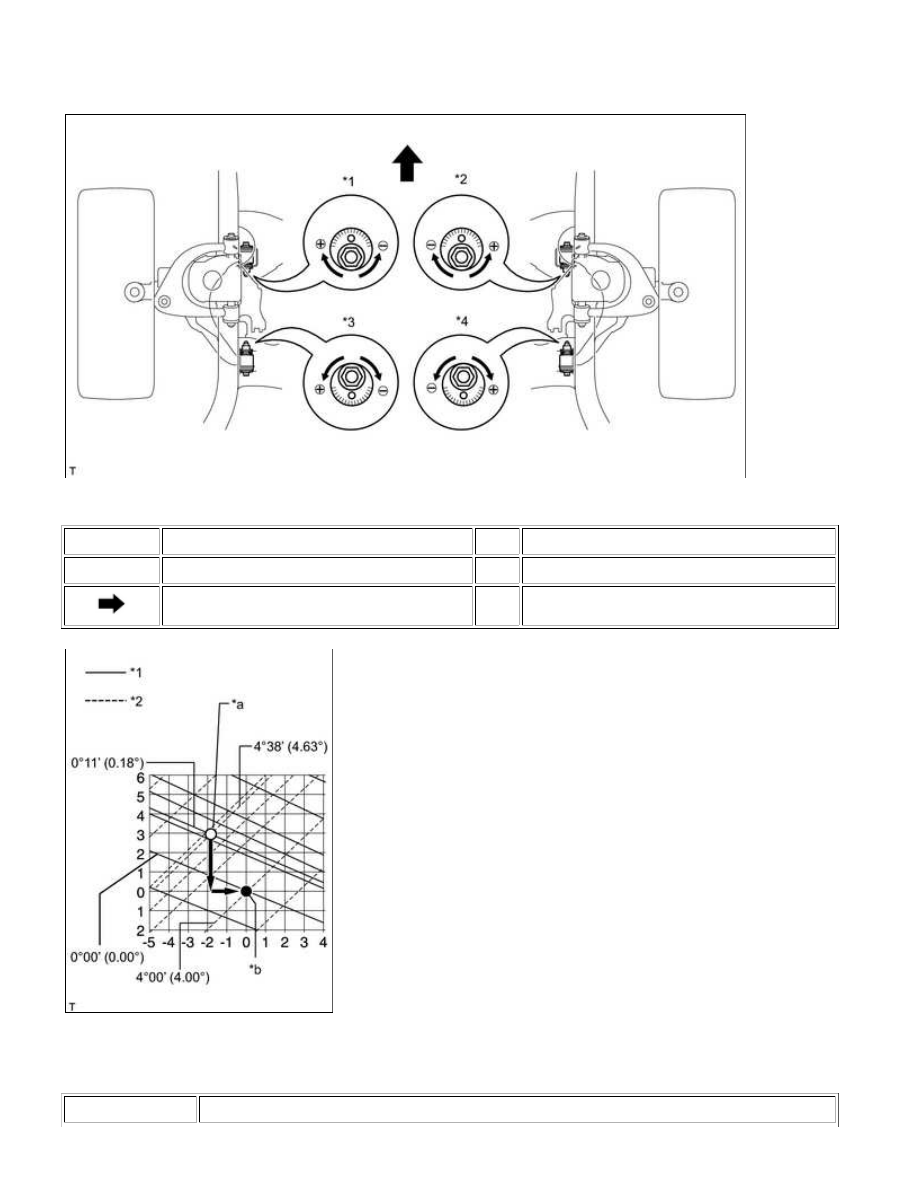

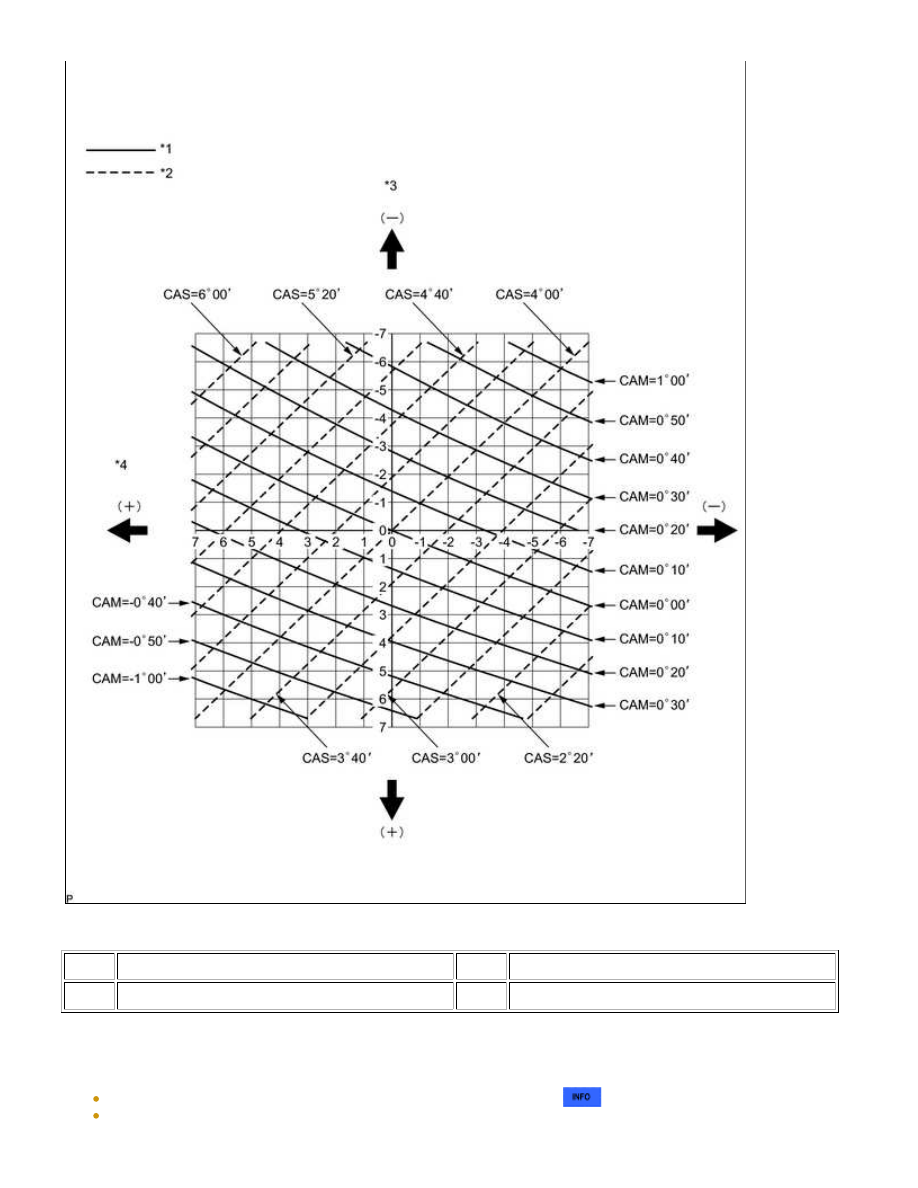

Text in Illustration

*1

Front Adjusting Cam LH

*2

Front Adjusting Cam RH

*3

Rear Adjusting Cam LH

*4

Rear Adjusting Cam RH

Front Side

-

-

(c) Read the adjustment chart (example).

Text in Illustration

*1

Camber

SUSPENSION: FRONT WHEEL ALIGNMENT: ADJUSTMENT; 201...

*2

Caster

*a

Measured Value

*b

Standard Value

(1) Find the wheel alignment standard value applicable for the particular model.

(2) Mark the selected standard value on the adjustment chart.

Standard value (reference):

CAMBER

CASTER

0°00' (0.00°)

4°00' (4.00°)

(3) Mark the alignment value measured when the vehicle is unloaded on the adjustment chart.

Measured value (reference):

CAMBER

CASTER

0°11' (0.18°)

4°38' (4.63°)

(4) As shown in the chart, read the distance from the marked point to 0, and adjust the front and/ or rear

adjusting cams accordingly.

Amount to turn adjusting cams (by gradation):

TOE ADJUSTING CAM

CAMBER ADJUSTING CAM

-3.0

+2.0

SUSPENSION: FRONT WHEEL ALIGNMENT: ADJUSTMENT; 201...

Text in Illustration

*1

Camber

*2

Caster

*3

Front Cam Graduation

*4

Rear Cam Graduation

8. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

NOTICE:

Some systems need to be initialized after the cable is reconnected



.

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

SUSPENSION: FRONT WHEEL ALIGNMENT: ADJUSTMENT; 201...

battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal
notice before proceeding with work



.

9. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

NOTICE:

Some systems need to be initialized after the cable is reconnected



.

10. PERFORM YAW RATE AND DECELERATION SENSOR ZERO POINT CALIBRATION

(a) Perform the yaw rate and deceleration sensor zero point calibration



.

11. CHECK STEERING ANGLE SENSOR ZERO POINT CALIBRATION

(a) Check the steering angle sensor zero point calibration



.
