Toyota Tundra (2015 year). Manual - part 2824

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002GND00AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUSPENSION: REAR LEAF SPRING: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

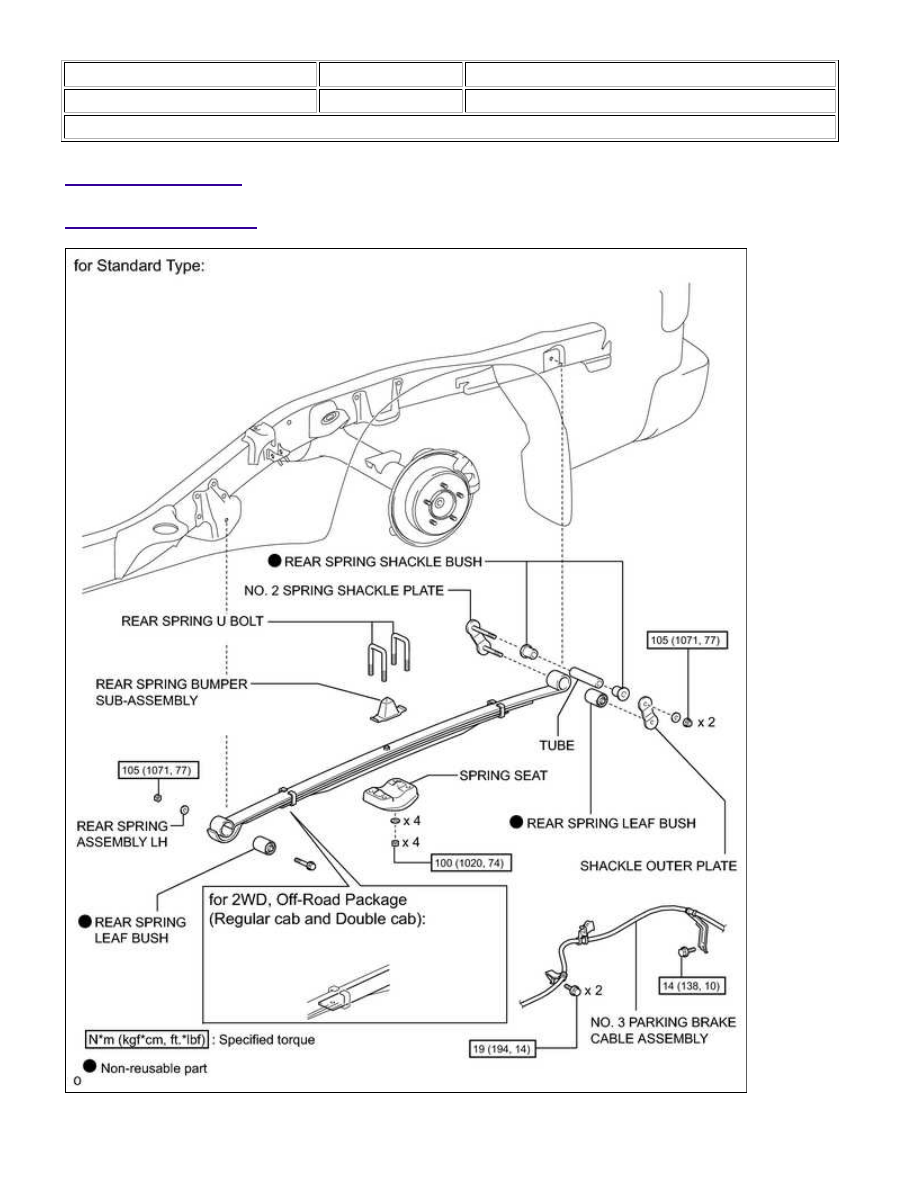

COMPONENTS

ILLUSTRATION

SUSPENSION: REAR LEAF SPRING: COMPONENTS; 2015 MY Tu...

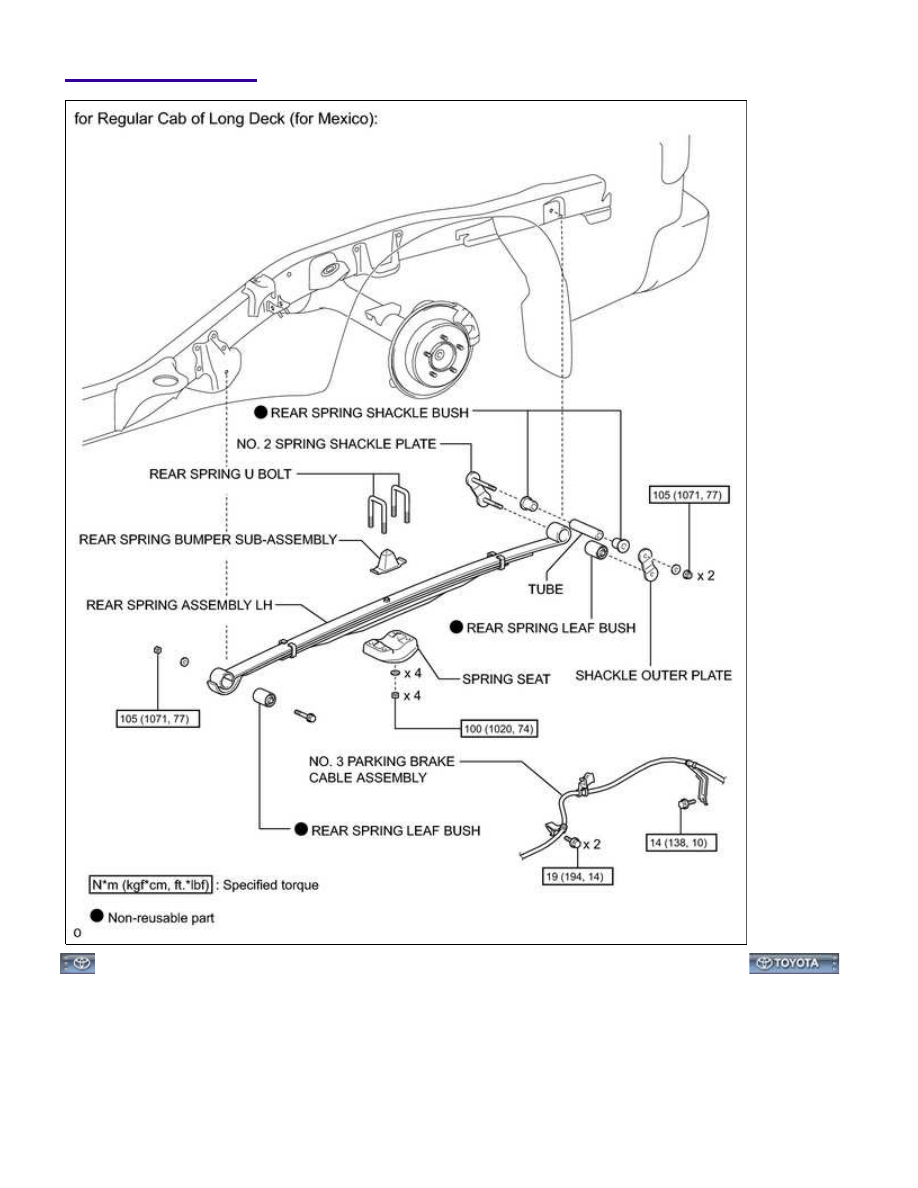

ILLUSTRATION

SUSPENSION: REAR LEAF SPRING: COMPONENTS; 2015 MY Tu...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002GNE00AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUSPENSION: REAR LEAF SPRING: REMOVAL; 2015 MY Tundra [08/2014 -        ]

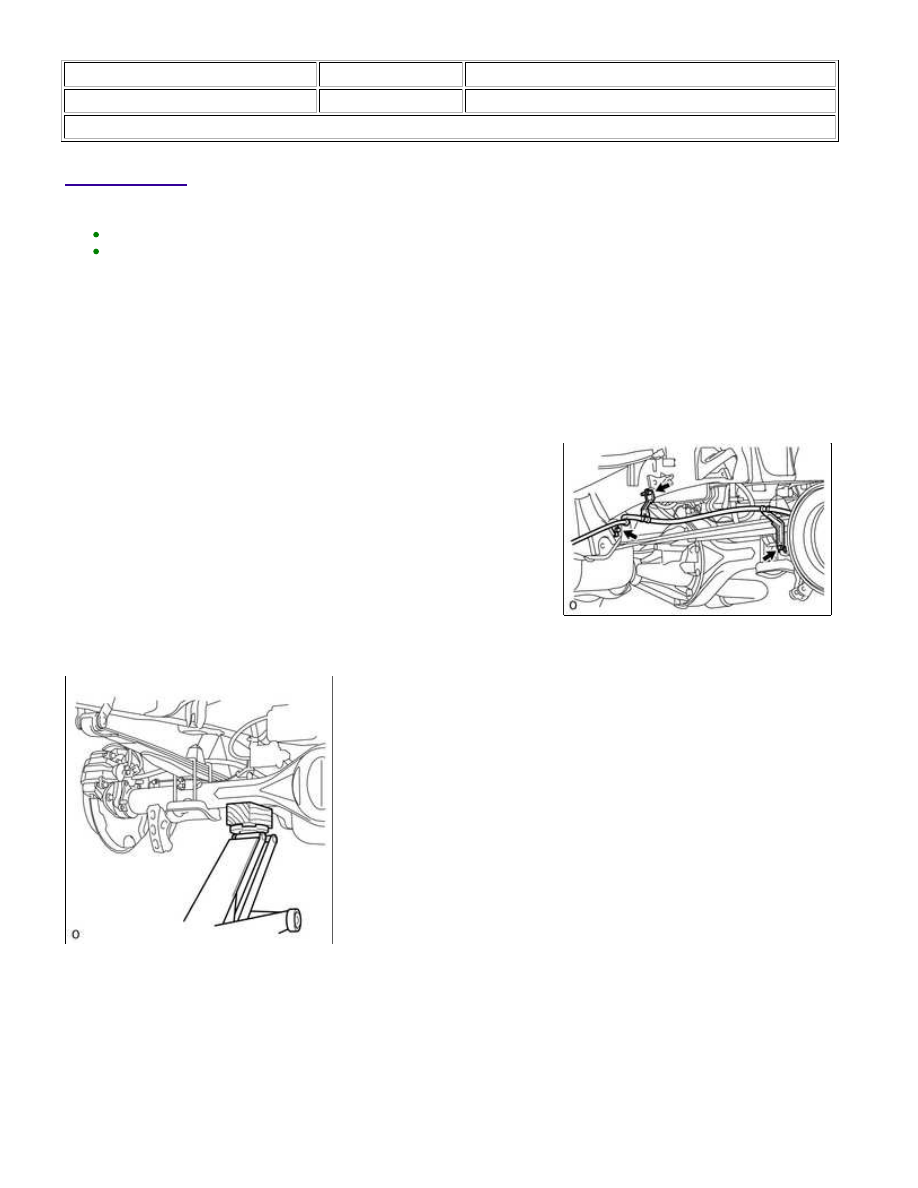

REMOVAL

HINT:

Use the same procedures for the RH side and LH side.
The procedures listed below are for the LH side.

1. SUPPORT BODY WITH SAFETY STANDS

(a) Jack up and support the body on safety stands.

(b) Lower the axle housing until the leaf spring tension is free, and keep it at this position.

2. REMOVE SPARE TIRE

3. REMOVE REAR WHEEL

4. DISCONNECT NO. 3 PARKING BRAKE CABLE ASSEMBLY

(a) Remove the 3 bolts and disconnect the cable from the vehicle.

5. DISCONNECT REAR SHOCK ABSORBER ASSEMBLY LH

(a) Support the rear axle housing with a jack using a wooden block to avoid damage.

SUSPENSION: REAR LEAF SPRING: REMOVAL; 2015 MY Tundra [...

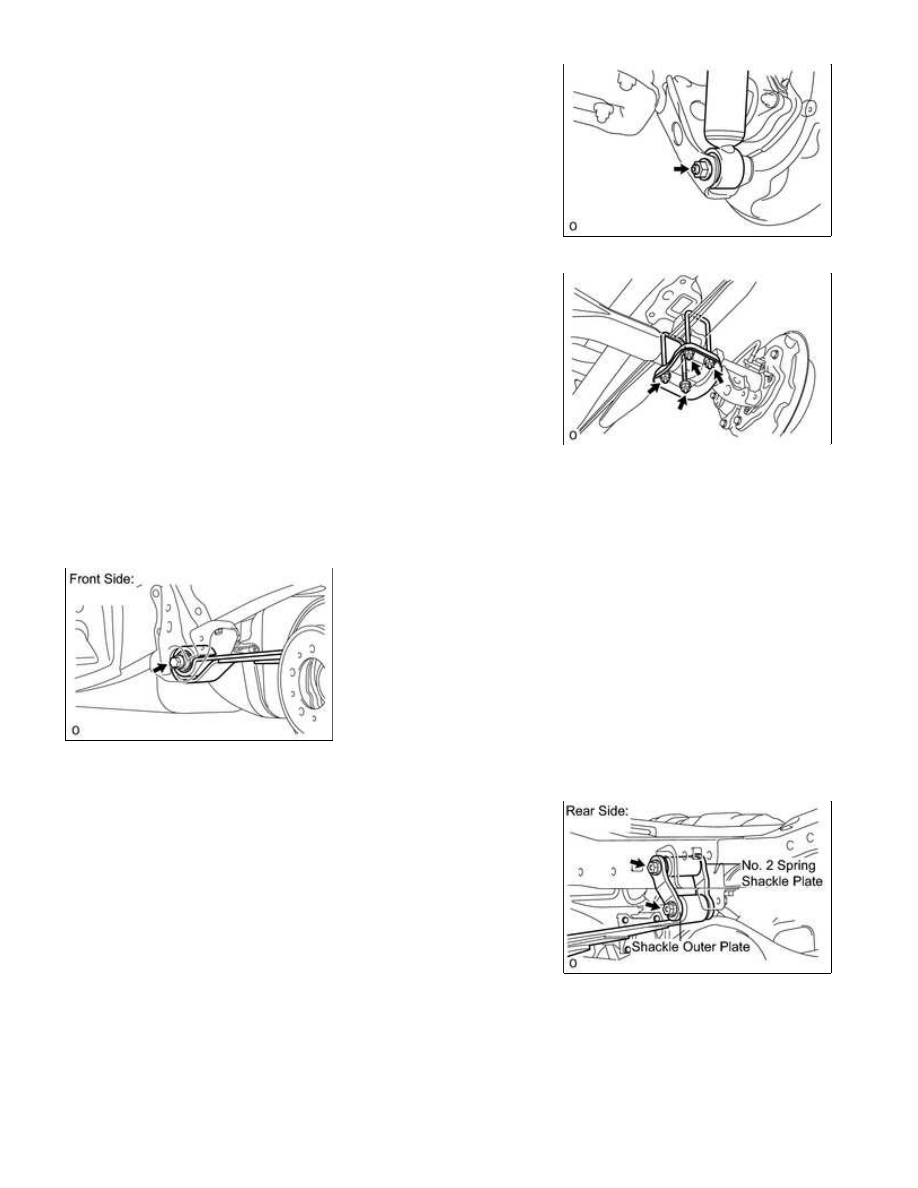

(b) Remove the bolt and nut, and disconnect the shock absorber

lower side from the axle housing.

6. REMOVE REAR SPRING U BOLT

(a) Remove the 4 nuts, 4 washers and spring seat.

(b) Remove the 2 U bolts.

7. REMOVE REAR SPRING BUMPER SUB-ASSEMBLY

(a) Remove the spring bumper.

8. REMOVE REAR SPRING ASSEMBLY LH

(a) Remove the nut, washer and bolt from the front side.

(b) Remove the 2 nuts, 2 washers, shackle outer plate, No. 2 spring

shackle plate and leaf spring from the rear side.

SUSPENSION: REAR LEAF SPRING: REMOVAL; 2015 MY Tundra [...
