(b) Install the pressure feed tube clamp with the 2 bolts.

Torque:

28 N·m {286 kgf·cm, 21ft·lbf}

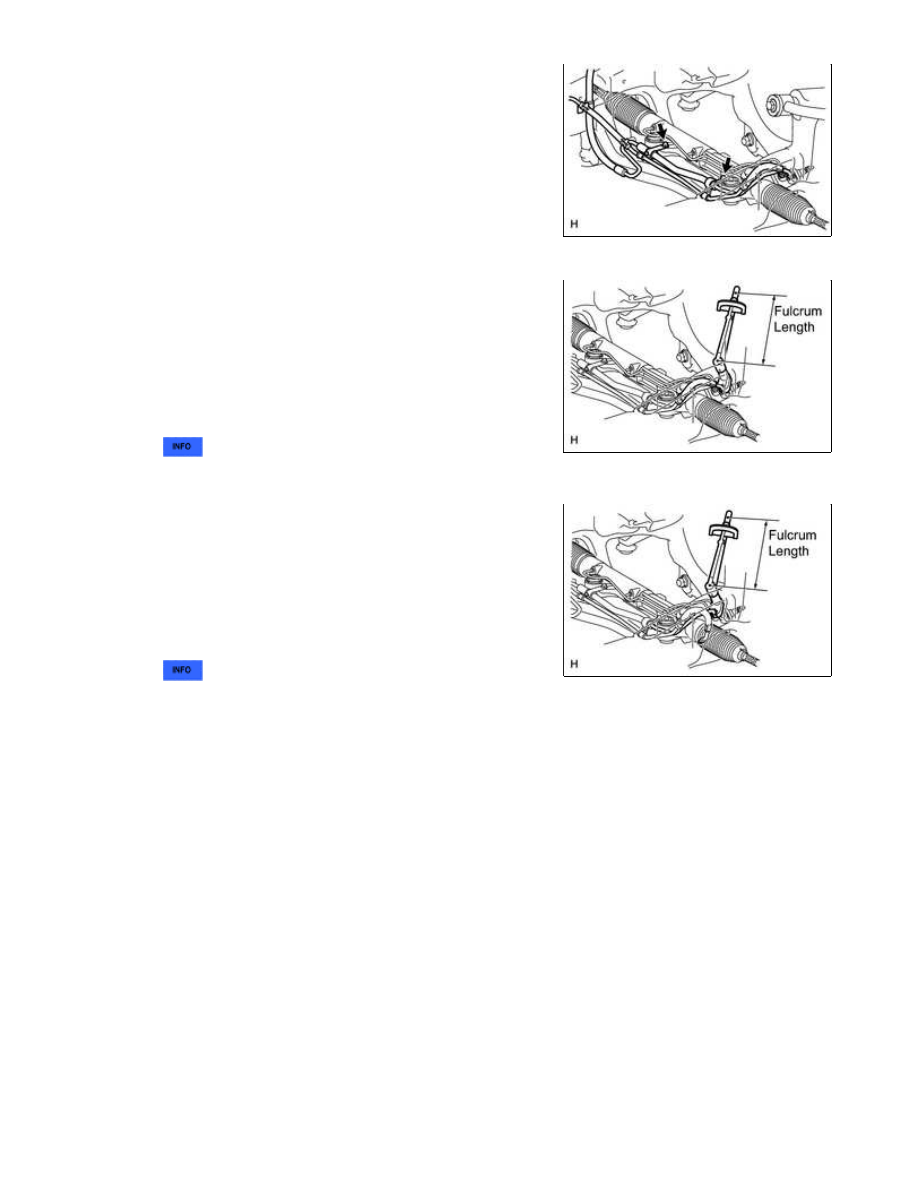

(c) Using a union nut wrench, tighten the pressure feed tube

(pressure feed tube side).

Torque:

25 N·m {255 kgf·cm, 18ft·lbf}

NOTICE:

Use the formula calculate special torque values for situations for

situations where a union nut wrench is combined with a torque

wrench



.

(d) Using a union nut wrench, tighten the pressure feed tube

(return tube side).

Torque:

25 N·m {255 kgf·cm, 18ft·lbf}

NOTICE:

Use the formula calculate special torque values for situations for

situations where a union nut wrench is combined with a torque
wrench



.

3. CONNECT TIE ROD END SUB-ASSEMBLY LH

(a) Connect the tie rod end LH to the steering knuckle with the nut.

Torque:

69 N·m {704 kgf·cm, 51ft·lbf}

(b) Install a new cotter pin.

HINT:

Further tighten the nut up to 60° if the holes for the cotter pin are not aligned.

4. CONNECT TIE ROD END SUB-ASSEMBLY RH

HINT:

Use the same procedures described for the LH side.

POWER STEERING: STEERING GEAR: INSTALLATION; 2015 MY...

5. CONNECT NO. 2 STEERING INTERMEDIATE SHAFT

SUB-ASSEMBLY

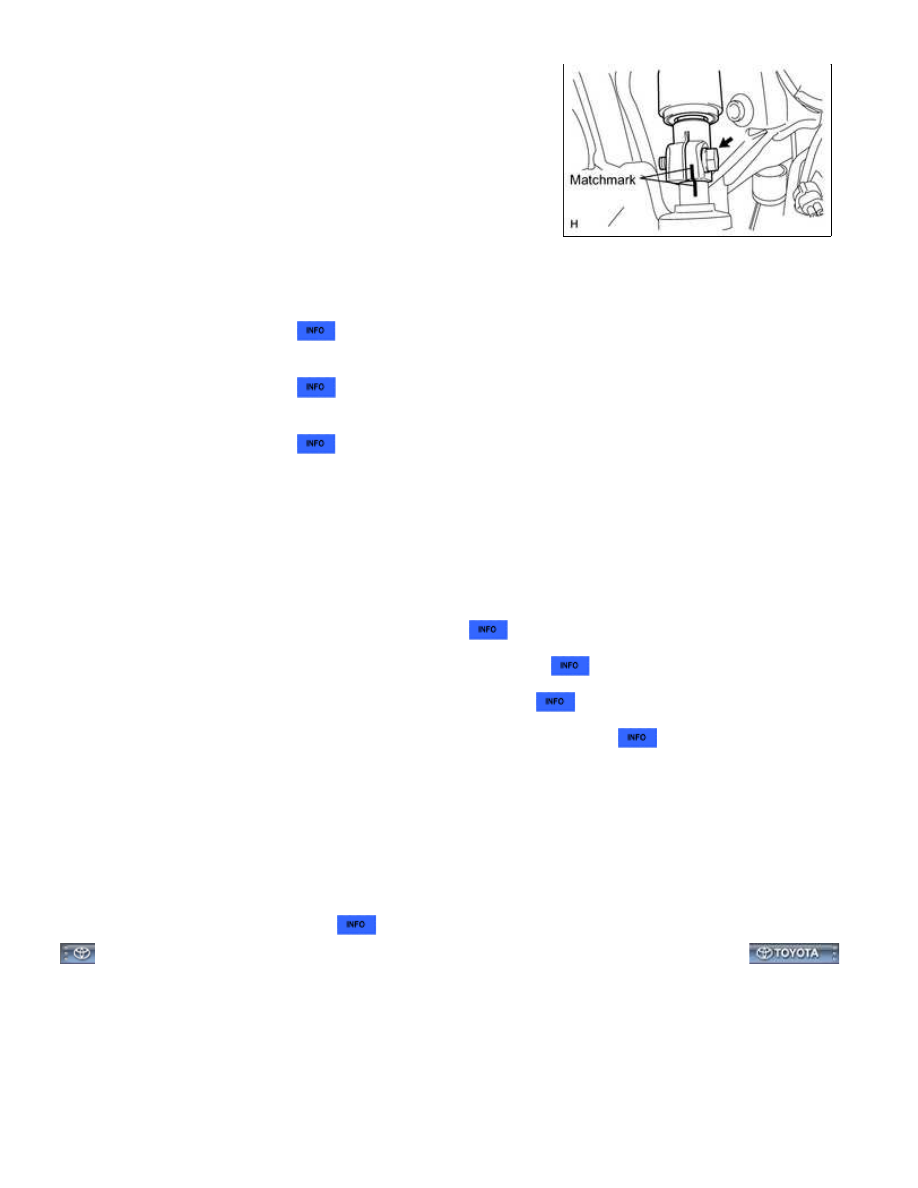

(a) Align the matchmarks on the No. 2 steering intermediate shaft

and power steering gear.

(b) Install the bolt.

Torque:

35 N·m {360 kgf·cm, 26ft·lbf}

6. INSTALL ENGINE ASSEMBLY

(a) for 3UR-FBE:

Install the engine assembly



.

(b) for 1UR-FE:

Install the engine assembly



.

(c) for 3UR-FE:

Install the engine assembly



.

7. INSTALL FRONT WHEEL

Torque:

for Aluminum Wheel -

131 N·m {1336 kgf·cm, 97ft·lbf}

for Steel Wheel -

209 N·m {2131 kgf·cm, 154ft·lbf}

8. BLEED POWER STEERING FLUID (for 1UR-FE)

9. BLEED POWER STEERING FLUID (for 3UR-FE, 3UR-FBE)

10. CHECK POWER STEERING FLUID LEVEL (for 1UR-FE)

11. CHECK POWER STEERING FLUID LEVEL (for 3UR-FE, 3UR-FBE)

12. INSPECT FOR POWER STEERING FLUID LEAK

13. PLACE FRONT WHEELS FACING STRAIGHT AHEAD

HINT:

(a) Adjust the front wheel alignment



.

POWER STEERING: STEERING GEAR: INSTALLATION; 2015 MY...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000031M803WX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: POWER STEERING: VANE PUMP (for 1UR-FE): COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

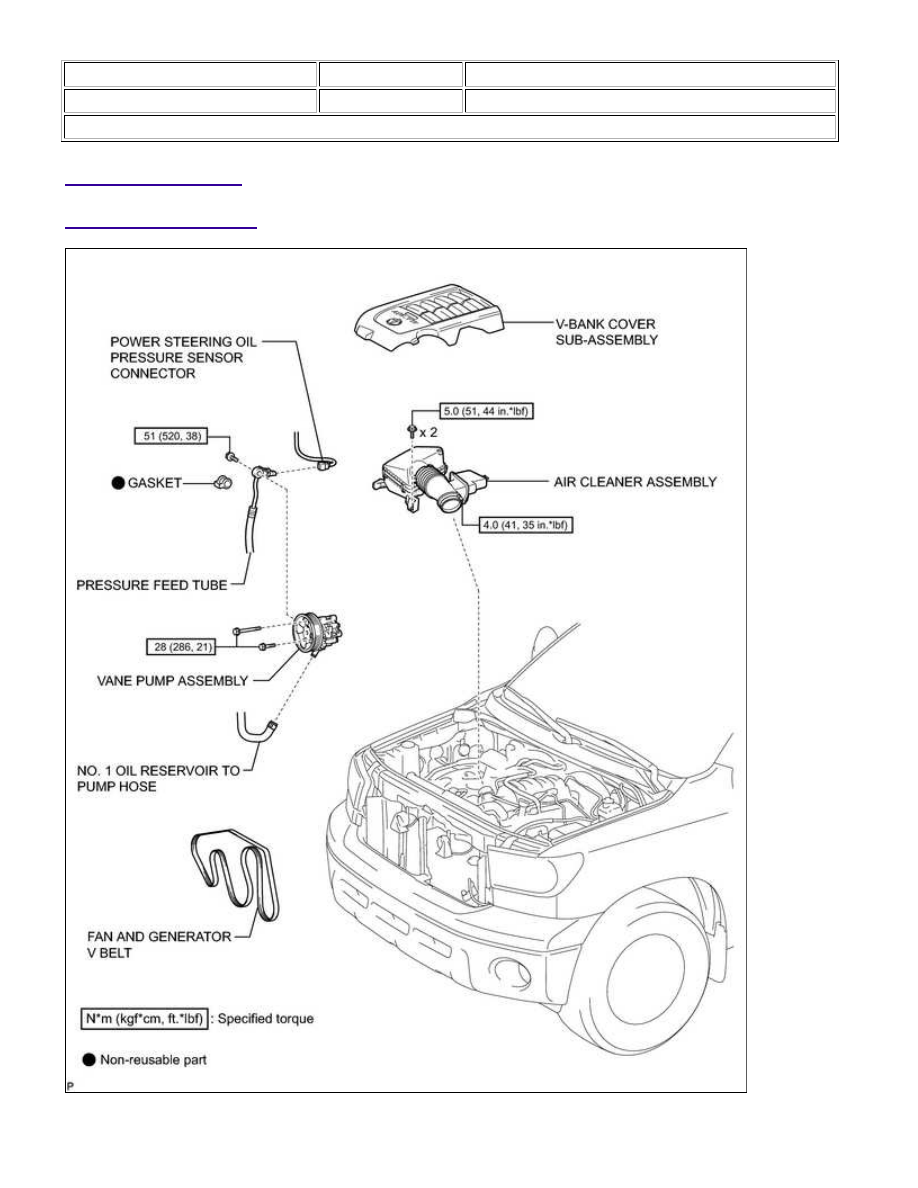

ILLUSTRATION

POWER STEERING: VANE PUMP (for 1UR-FE): COMPONENTS; 20...

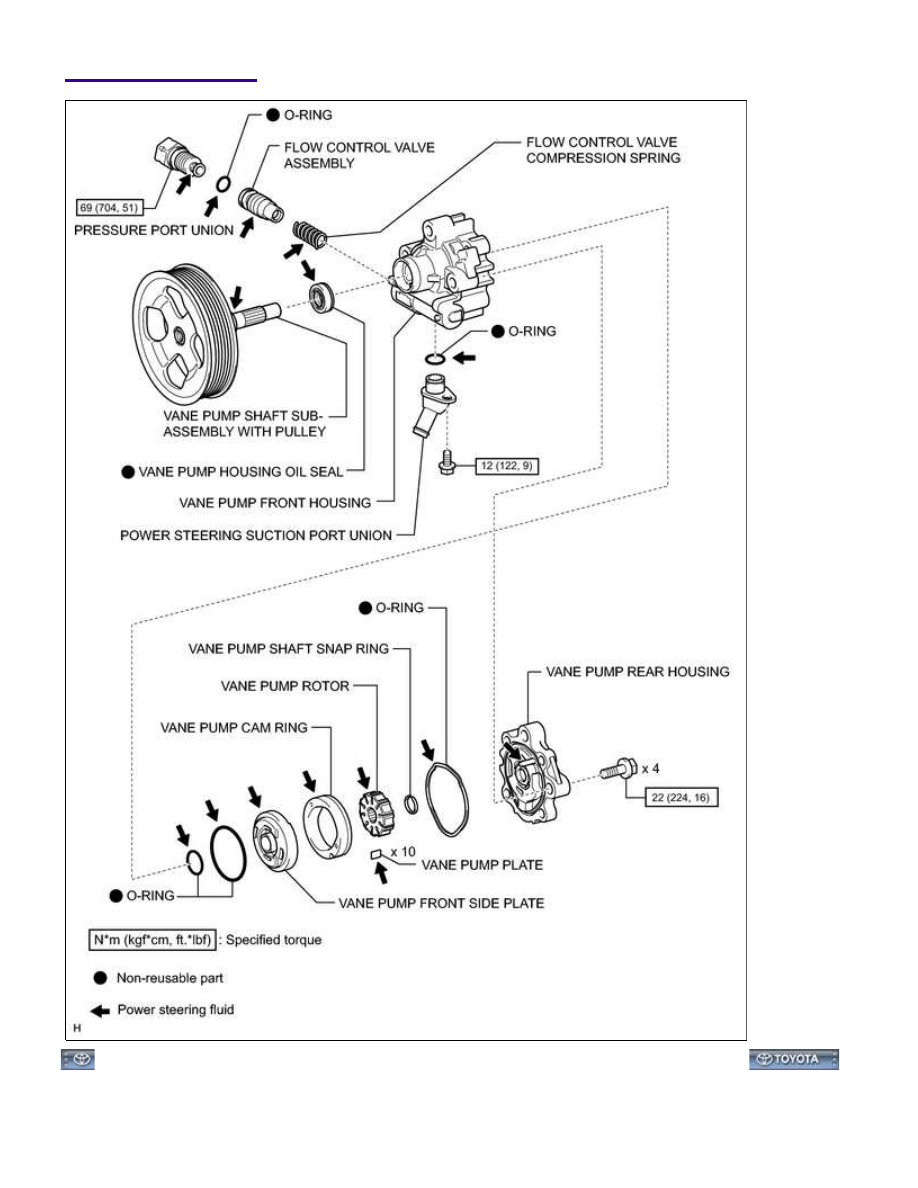

ILLUSTRATION
