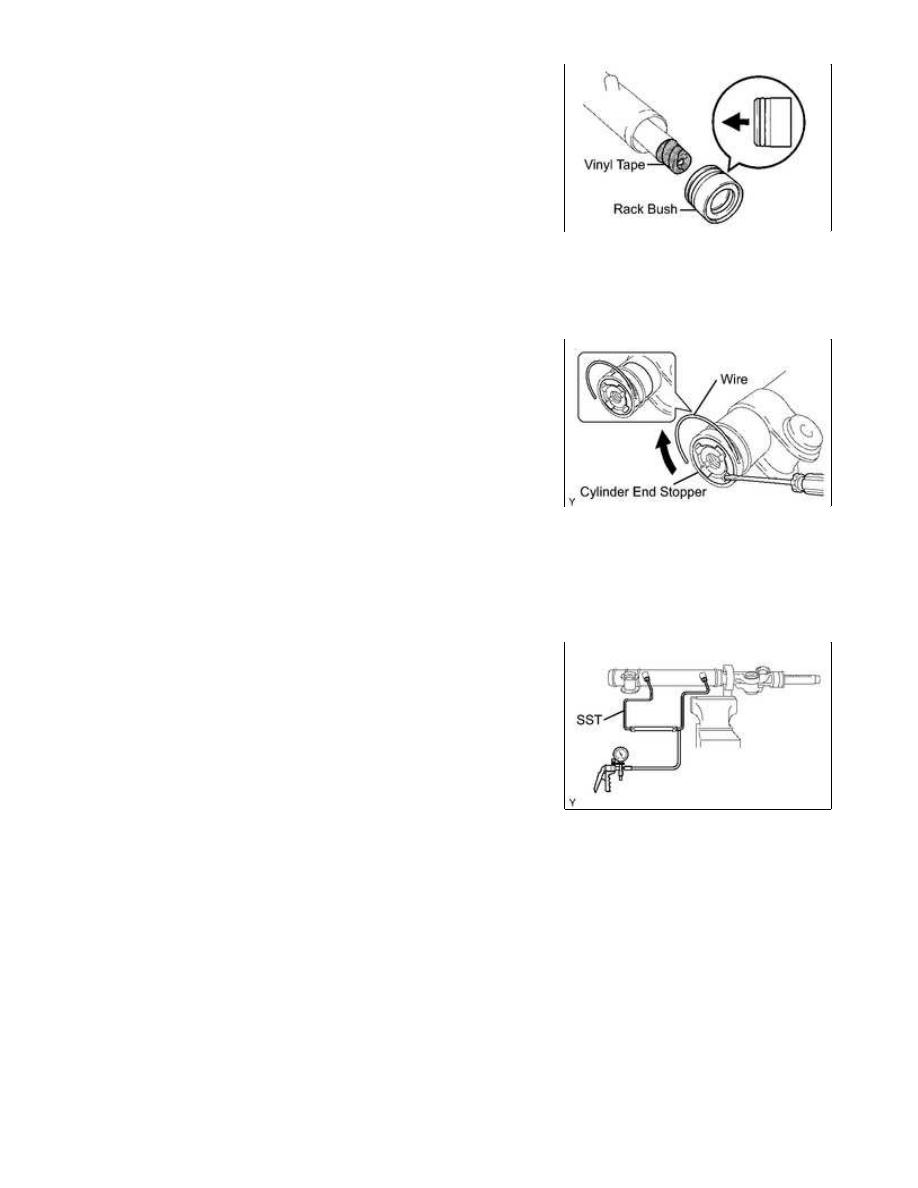

(c) To prevent the rack bush oil seal lip from being damaged, wind

vinyl tape around the rack end and apply power steering fluid.

(d) Install the rack bush onto the power steering rack.

5. INSTALL CYLINDER END STOPPER

(b) Install a new wire into the cylinder end stopper.

(c) Using a screwdriver, turn the cylinder end stopper clockwise by 400 to 500°.

6. AIR TIGHT TEST

(a) Install SST onto the rack housing.

If there is any change in the vacuum, check whether the oil seals are installed correctly.

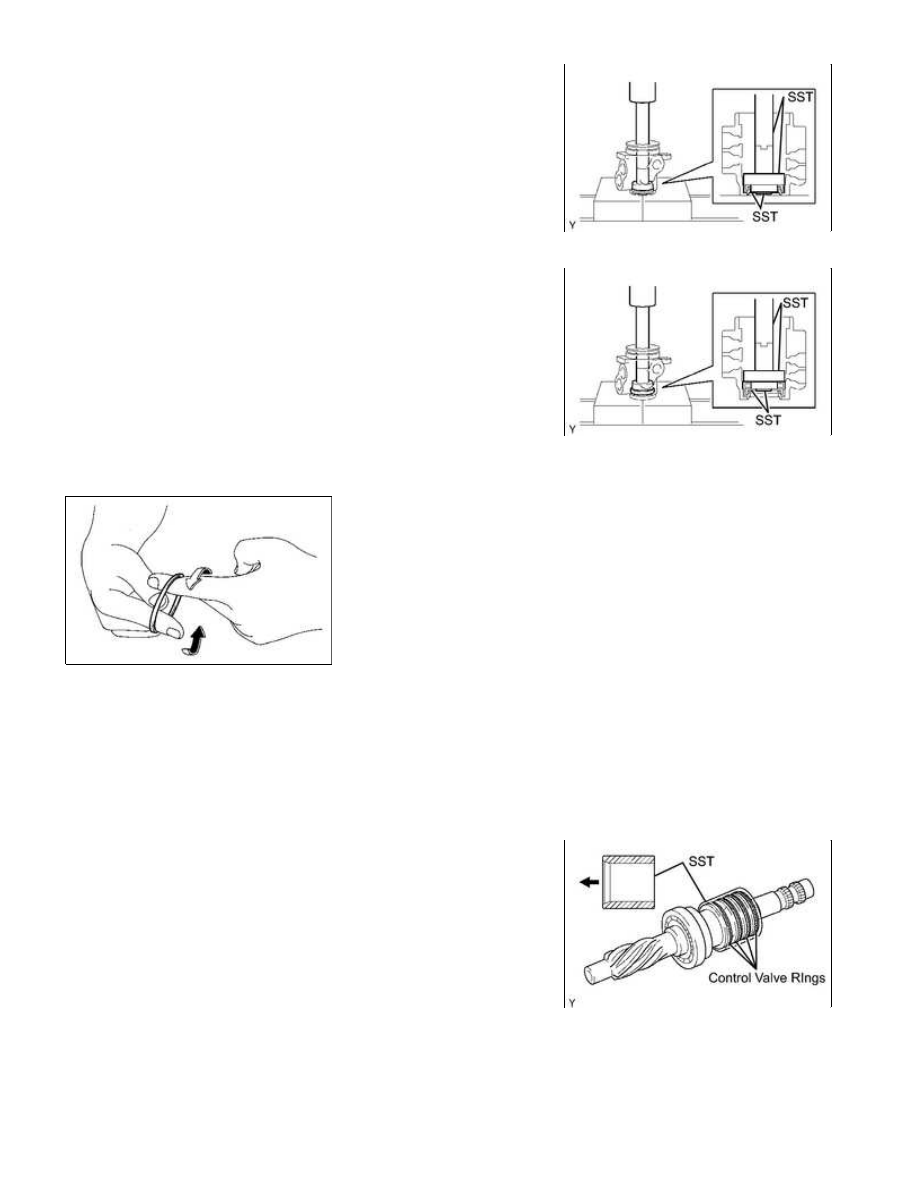

7. INSTALL POWER STEERING CONTROL VALVE UPPER OIL SEAL

(a) Coat the control valve upper bearing and a new control valve upper oil seal with power steering fluid.

POWER STEERING: STEERING GEAR: REASSEMBLY; 2015 MY T...

(b) Using SST and a press, install the control valve upper oil seal.

SST: 09950-60010

09951-00180

09951-00320

09952-06010

SST: 09950-70010

09951-07150

(c) Using SST and a press, install the control valve upper bearing.

SST: 09950-60010

09951-00180

09951-00340

09952-06010

SST: 09950-70010

09951-07150

8. INSTALL POWER STEERING CONTROL VALVE ASSEMBLY

(a) Expand 4 new control valve rings with your fingers.

NOTICE:

Be careful not to over expand the control valve rings.

(b) Coat the 4 control valve rings with power steering fluid.

(c) Install the 4 control valve rings onto the control valve, and position them with your fingers.

SST: 09631-20081

NOTICE:

Be careful not to damage the control valve rings.

POWER STEERING: STEERING GEAR: REASSEMBLY; 2015 MY T...

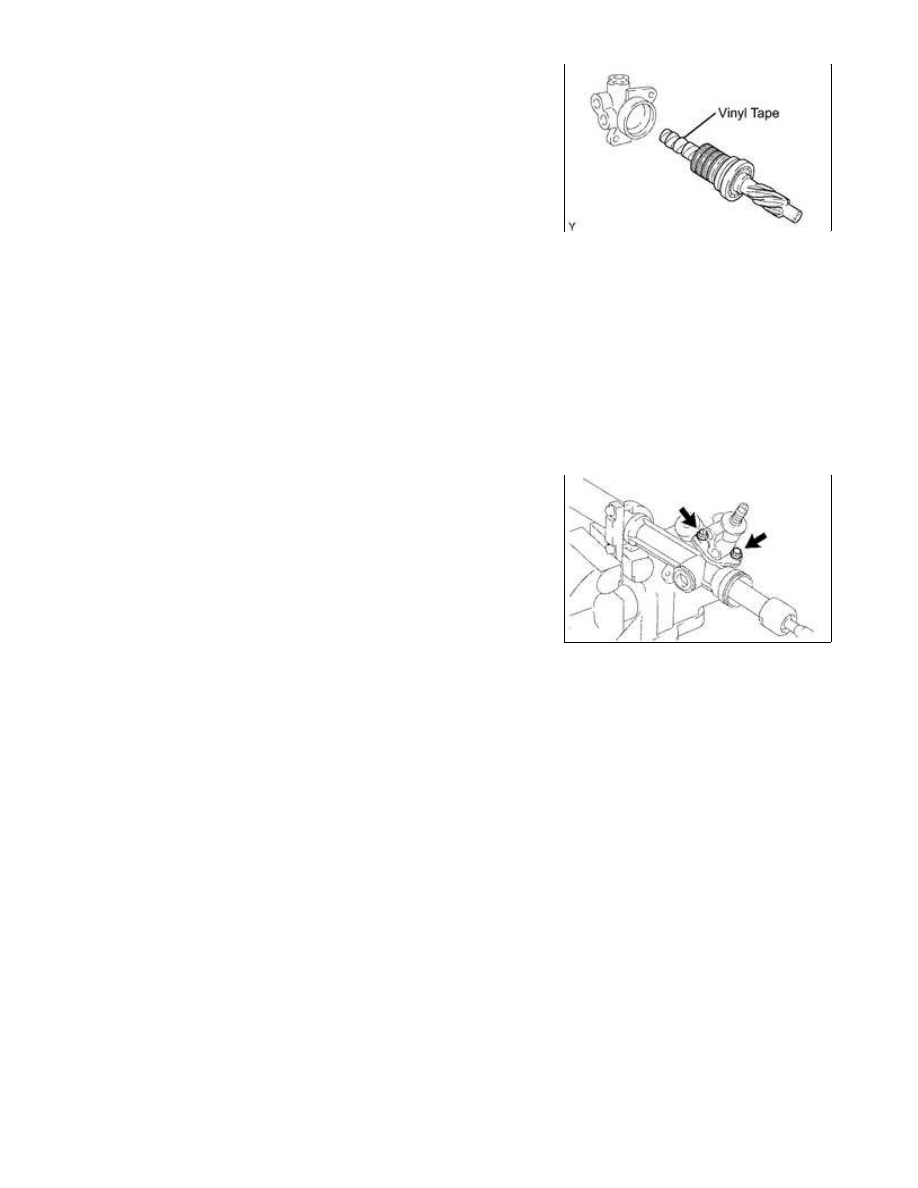

(e) To prevent the control valve upper oil seal lip from getting

(f) Coat the control valve upper oil seal lip with power steering fluid.

(g) Install the control valve onto the control valve housing.

NOTICE:

Be careful not to damage the control valve ring and control valve upper oil seal lip.

(h) Apply grease to the needle roller bearing.

(i) Install a new O-ring onto the control valve housing.

housing with the 2 bolts.

Torque:

21 N·m {214 kgf·cm, 14ft·lbf}

9. INSTALL STEERING GEAR RACK GUIDE

(a) Install the rack guide.

(b) Install the rack guide spring.

Toyota Genuine Adhesive 1344, Three Bond 1344 or equivalent

(d) Provisionally install the rack guide spring cap.

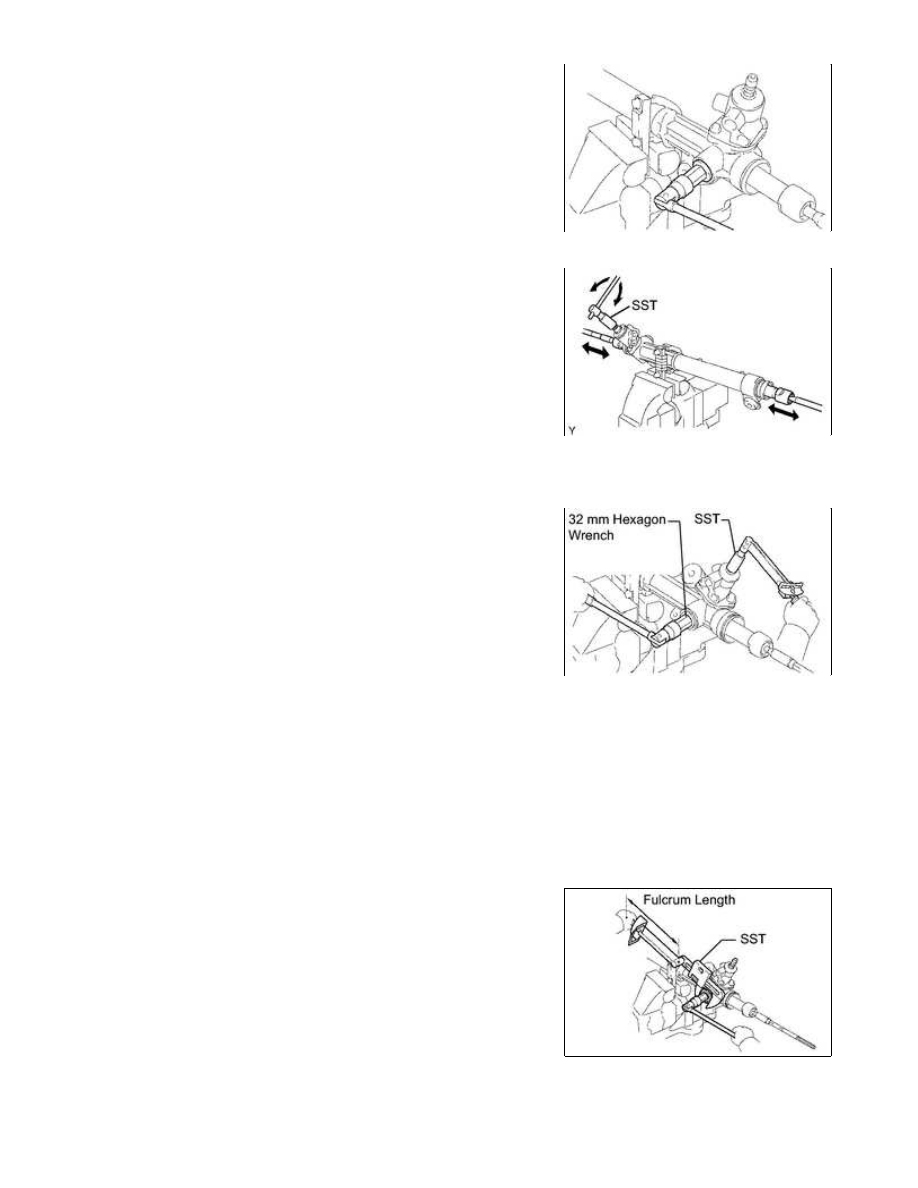

10. ADJUST TOTAL PRELOAD

(a) To prevent the steering rack teeth from damaging the oil seal lip, provisionally install the RH and LH

steering rack end.

(b) Using 32 mm hexagon wrench, torque the rack guide spring cap.

Torque:

30 N·m {306 kgf·cm, 22ft·lbf}

POWER STEERING: STEERING GEAR: REASSEMBLY; 2015 MY T...

(c) Using 32 mm hexagon wrench, loosen the rack guide spring cap.

(d) Using SST, turn the control valve to the right and left once or

twice.

SST: 09616-00011

(e) Using SST, loosen the rack guide spring cap until the rack guide spring ceases to function.

(f) Using SST, a torque wrench and 32 mm hexagon wrench, tighten

the cap until the preload is within the specification.

SST: 09616-00011

Preload (turning):

1.9 to 2.7 N*m (19.4 to 27.5 kgf*cm, 16.8 to 23.9 in.*lbf)

Toyota Genuine Adhesive 1344, Three Bond 1344 or equivalent

(h) Provisionally install the rack guide spring cap nut.

(i) Using SST, hold the rack guide spring cap and using 32 mm

hexagon wrench, torque the rack guide spring cap nut.

SST: 09922-10010

Torque:

without SST -

85 N·m {867 kgf·cm, 63ft·lbf}

with SST -

62 N·m {632 kgf·cm, 46ft·lbf}

NOTICE:

Turn SST 09922-10010 in the direction shown in the illustration.

HINT:
