7. REMOVE NO. 1 STEERING RACK BOOT

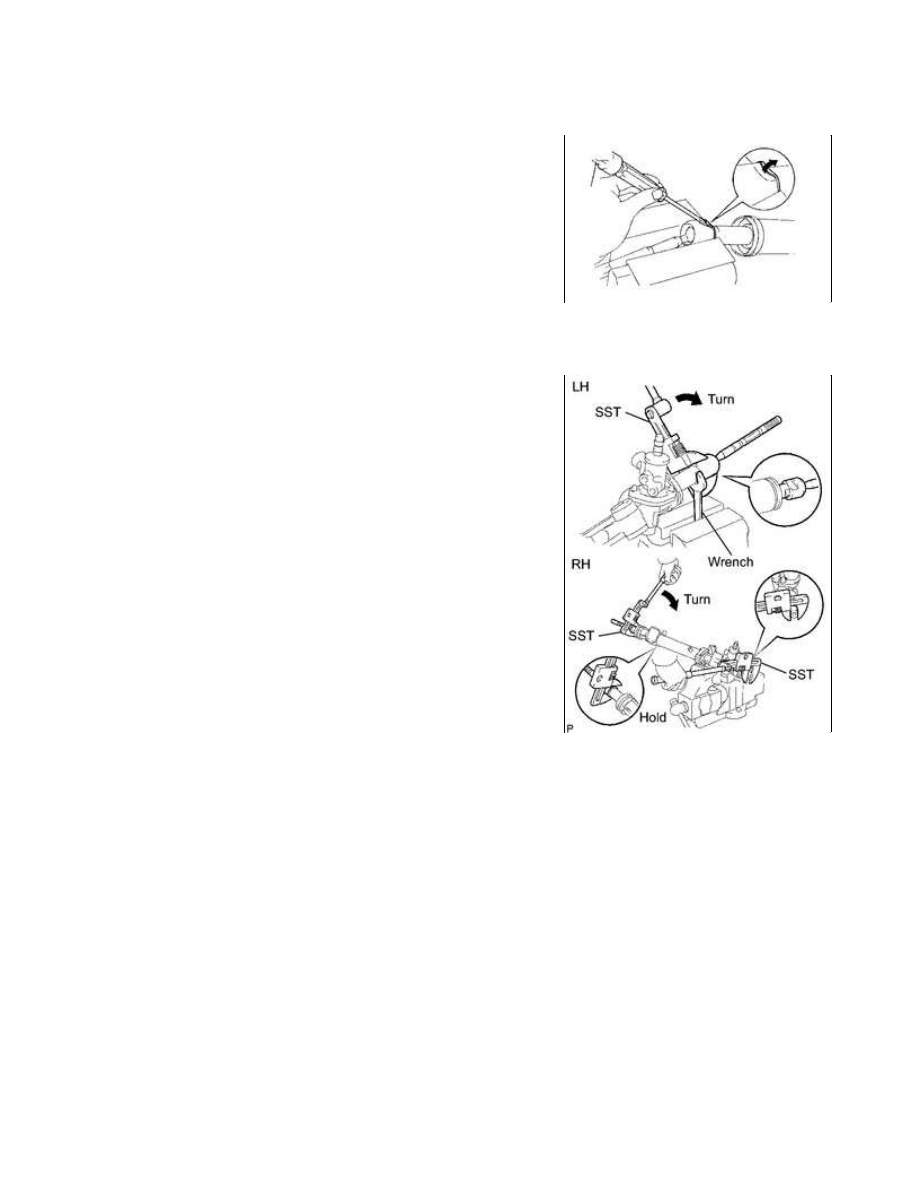

8. REMOVE STEERING RACK END SUB-ASSEMBLY

(a) Using a screwdriver and hammer, stake back the washer.

NOTICE:

Do not strike the steering rack.

(b) Using a wrench, hold the steering rack (LH side).

(c) Using SST, remove the steering rack end (LH side) from the

power steering rack.

SST: 09922-10010

NOTICE:

Rotate SST in the direction shown in the illustration.

(d) Using SST, remove the steering rack end (RH side) from the power steering rack.

SST: 09922-10010

NOTICE:

Rotate SST in the direction shown in the illustration.

(e) Remove the 2 claw washers.

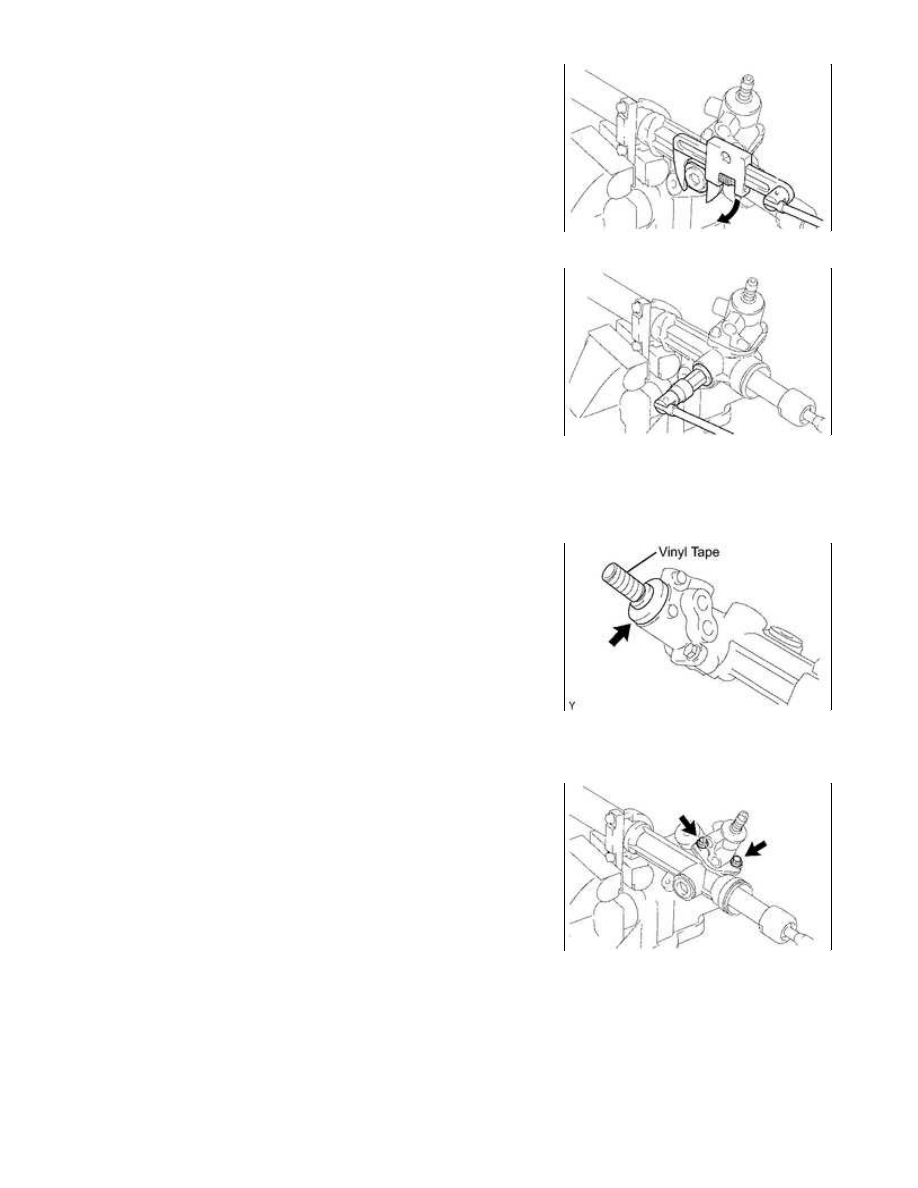

9. REMOVE STEERING GEAR RACK GUIDE

POWER STEERING: STEERING GEAR: DISASSEMBLY; 2015 MY ...

(a) Using SST, remove the steering rack guide spring cap nut.

SST: 09922-10010

NOTICE:

Rotate SST in the direction shown in the illustration.

(b) Using a 32 mm hexagon wrench, remove the rack guide spring

cap.

(c) Remove the spring and rack guide.

10. REMOVE POWER STEERING CONTROL VALVE

(c) Remove the 2 bolts.

(d) Pull out the control valve from the rack housing.

(e) Remove the control valve oil seal.

POWER STEERING: STEERING GEAR: DISASSEMBLY; 2015 MY ...

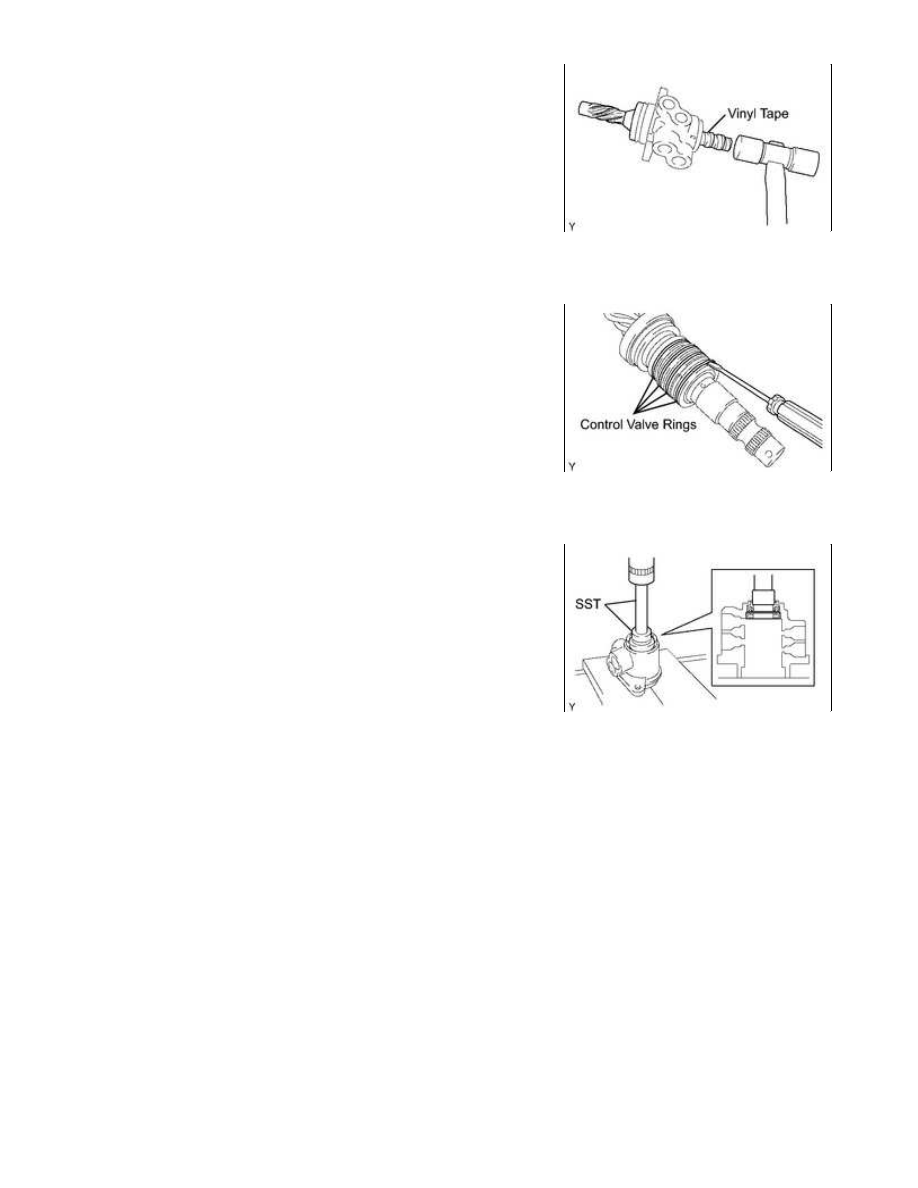

(f) To prevent the oil seal lip from getting damaged, wind vinyl tape

(h) Using a screwdriver, remove the 4 control valve rings.

NOTICE:

Be careful not to damage the grooves for the control valve rings.

11. REMOVE POWER STEERING CONTROL VALVE UPPER OIL SEAL

(a) Using SST and a press, remove the control valve upper bearing

and control valve upper oil seal from the control valve housing.

SST: 09950-60010

09951-00250

SST: 09950-70010

09951-07150

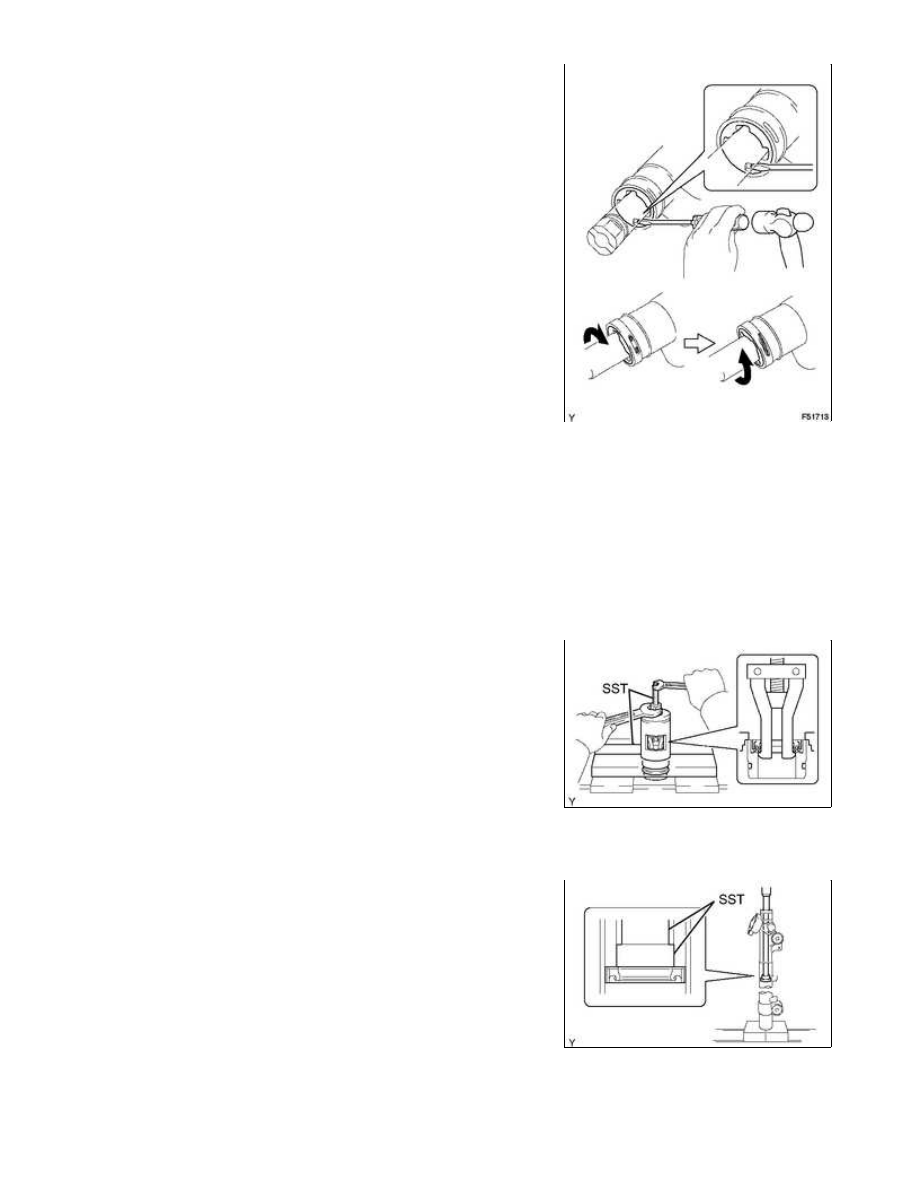

12. REMOVE CYLINDER END STOPPER

POWER STEERING: STEERING GEAR: DISASSEMBLY; 2015 MY ...

(a) Using a screwdriver and hammer, turn the cylinder end stopper

clockwise until the wire end can be seen through the service

hole.

(b) Using a screwdriver and hammer, turn the cylinder end stopper counterclockwise, and remove the wire

and cylinder end stopper.

13. REMOVE POWER STEERING RACK

14. REMOVE POWER STEERING RACK BUSH

(a) Remove the rack bush from the power steering rack.

(b) Using a screwdriver, remove the O-ring from the rack bush.

(c) Using SST, remove the rack bush oil seal.

SST: 09527-21011

SST: 09612-24014

09613-22011

15. REMOVE POWER STEERING CYLINDER TUBE OIL SEAL

(a) Using SST and a press, remove the cylinder tube oil seal.

SST: 09950-60010

09951-00320

SST: 09950-70010

09951-07360

16. REMOVE RACK STEERING PISTON RING

POWER STEERING: STEERING GEAR: DISASSEMBLY; 2015 MY ...
