6.6 A

Doc ID: RM000002H5D053X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: POWER STEERING: VANE PUMP (for 1UR-FE): REMOVAL; 2015 MY Tundra [08/2014 -        ]

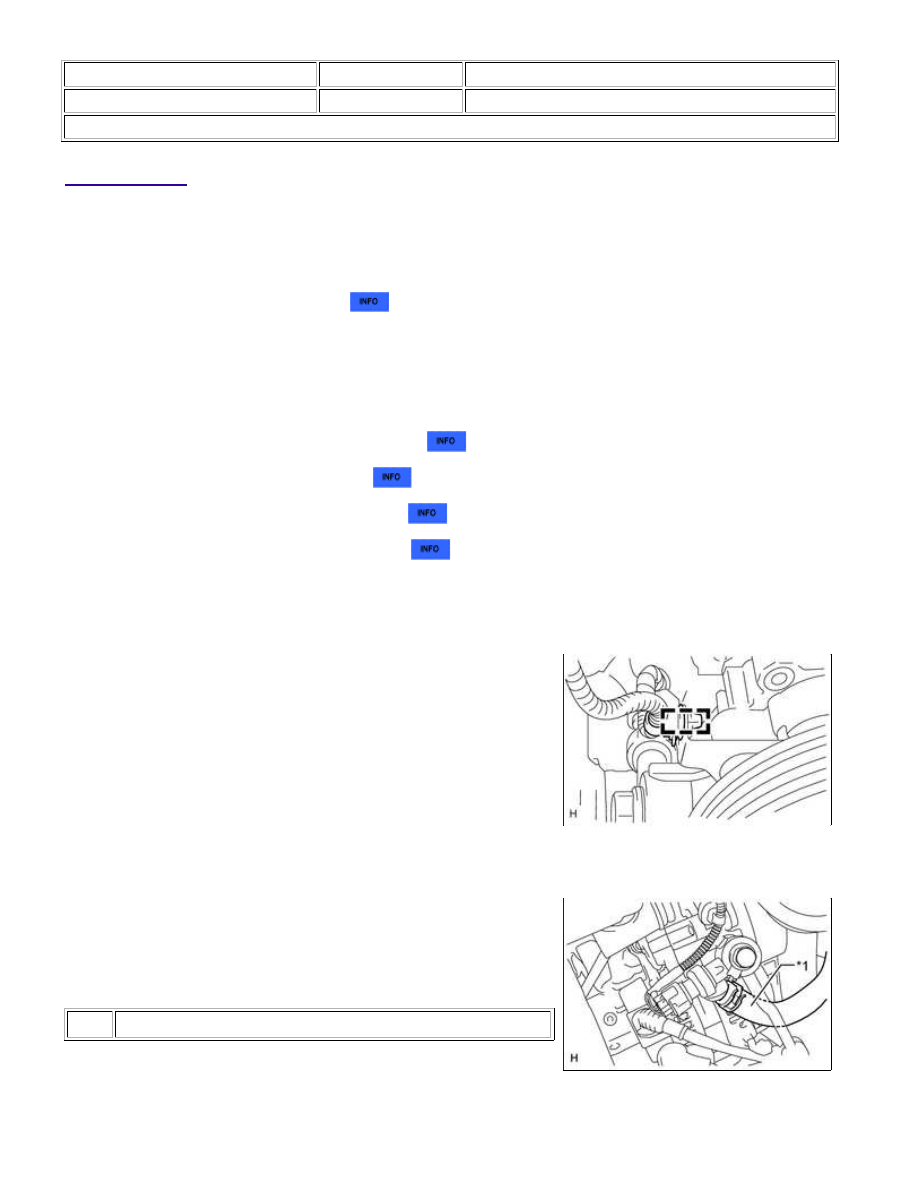

REMOVAL

1. PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal
notice before proceeding with work



.

2. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

CAUTION:

Wait at least 90 seconds after disconnecting the cable from the negative (-) battery terminal to disable the

SRS system.

3. REMOVE V-BANK COVER SUB-ASSEMBLY

4. REMOVE AIR CLEANER ASSEMBLY

5. REMOVE NO. 1 ENGINE UNDER COVER

6. REMOVE FAN AND GENERATOR V BELT

7. DRAIN POWER STEERING FLUID

8. DISCONNECT WIRE HARNESS CLAMP

(a) Disconnect the wire harness clamp.

9. DISCONNECT NO. 1 OIL RESERVOIR TO PUMP HOSE

(a) Slide the clip and disconnect the No. 1 oil reservoir to pump

hose.

Text in Illustration

*1

No. 1 oil reservoir to pump hose

10. DISCONNECT POWER STEERING OIL PRESSURE SENSOR CONNECTOR

POWER STEERING: VANE PUMP (for 1UR-FE): REMOVAL; 2015 ...

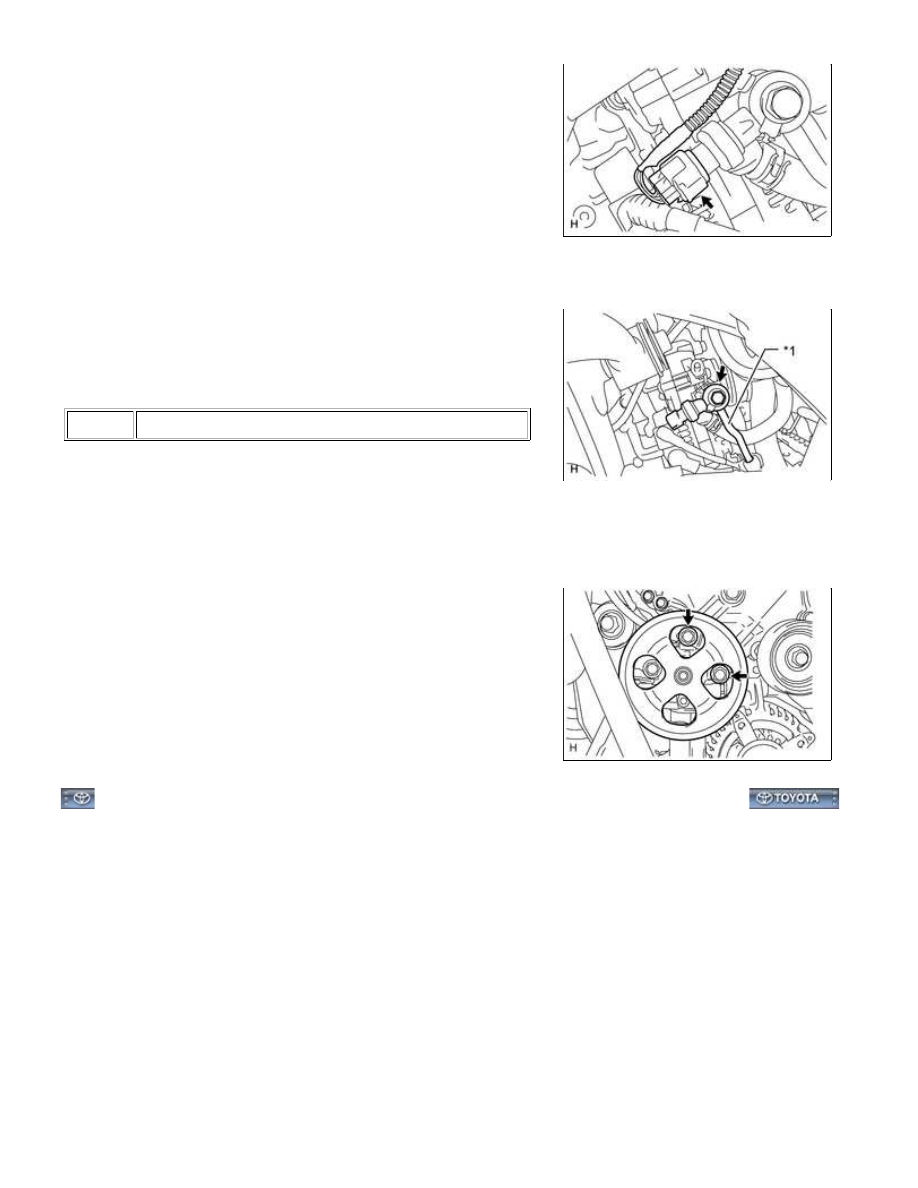

(a) Disconnect the power steering oil pressure sensor connector.

11. DISCONNECT PRESSURE FEED TUBE

(a) Remove the bolt and disconnect the pressure feed tube.

Text in Illustration

*1

Pressure Feed Tube

(b) Remove the gasket.

12. REMOVE VANE PUMP ASSEMBLY

(a) Remove the 2 bolts and vane pump assembly.

POWER STEERING: VANE PUMP (for 1UR-FE): REMOVAL; 2015 ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002H5E034X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: POWER STEERING: VANE PUMP (for 1UR-FE): DISASSEMBLY; 2015 MY Tundra [08/2014 -        ]

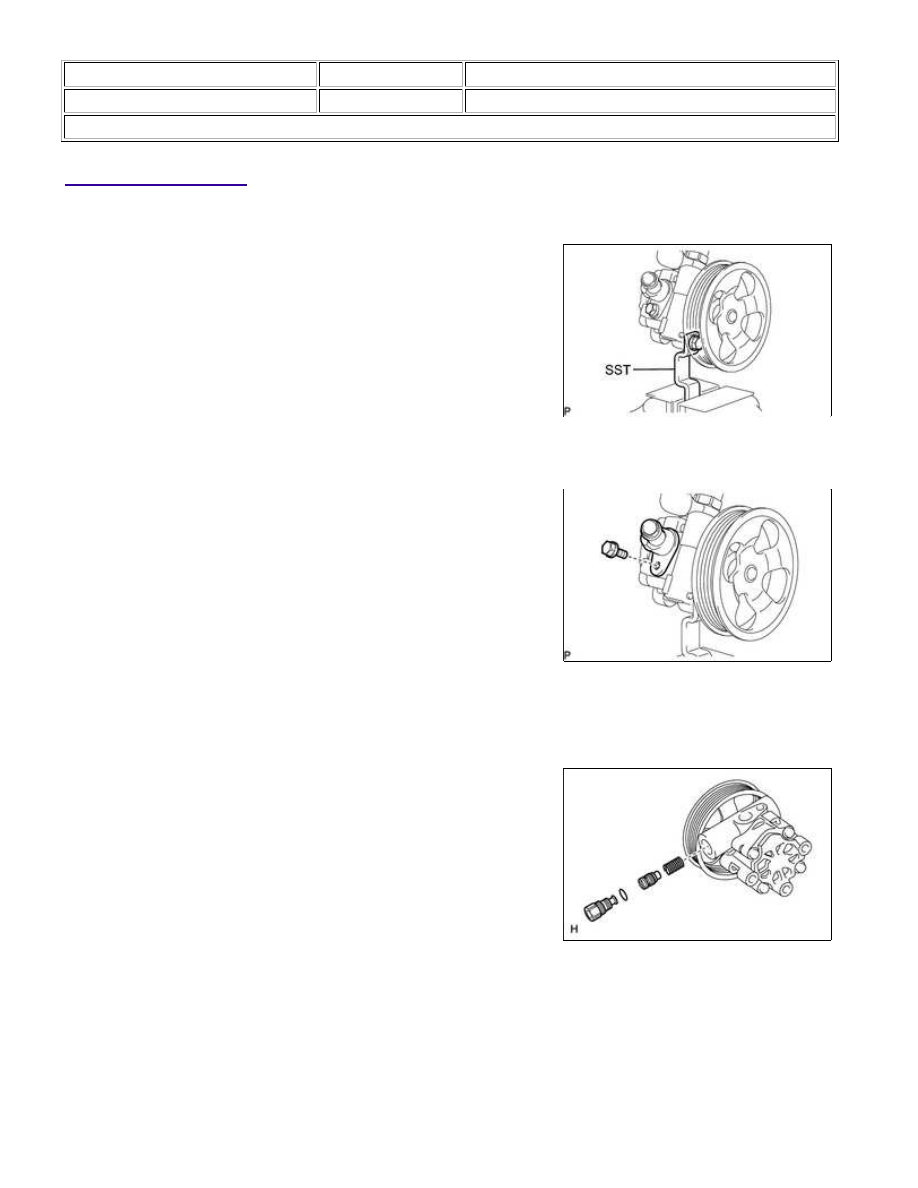

DISASSEMBLY

1. FIX VANE PUMP ASSEMBLY

(a) Using SST, hold the vane pump in a vise.

SST: 09630-00014

09631-00132

2. REMOVE POWER STEERING SUCTION PORT UNION

(a) Remove the bolt and suction port union from the vane pump.

(b) Using a screwdriver, remove the O-ring from the suction port union.

3. REMOVE FLOW CONTROL VALVE ASSEMBLY

(a) Remove the pressure port union.

(b) Remove the O-ring from the pressure port union.

(c) Remove the flow control valve and compression spring.

4. REMOVE VANE PUMP REAR HOUSING

POWER STEERING: VANE PUMP (for 1UR-FE): DISASSEMBLY; 20...

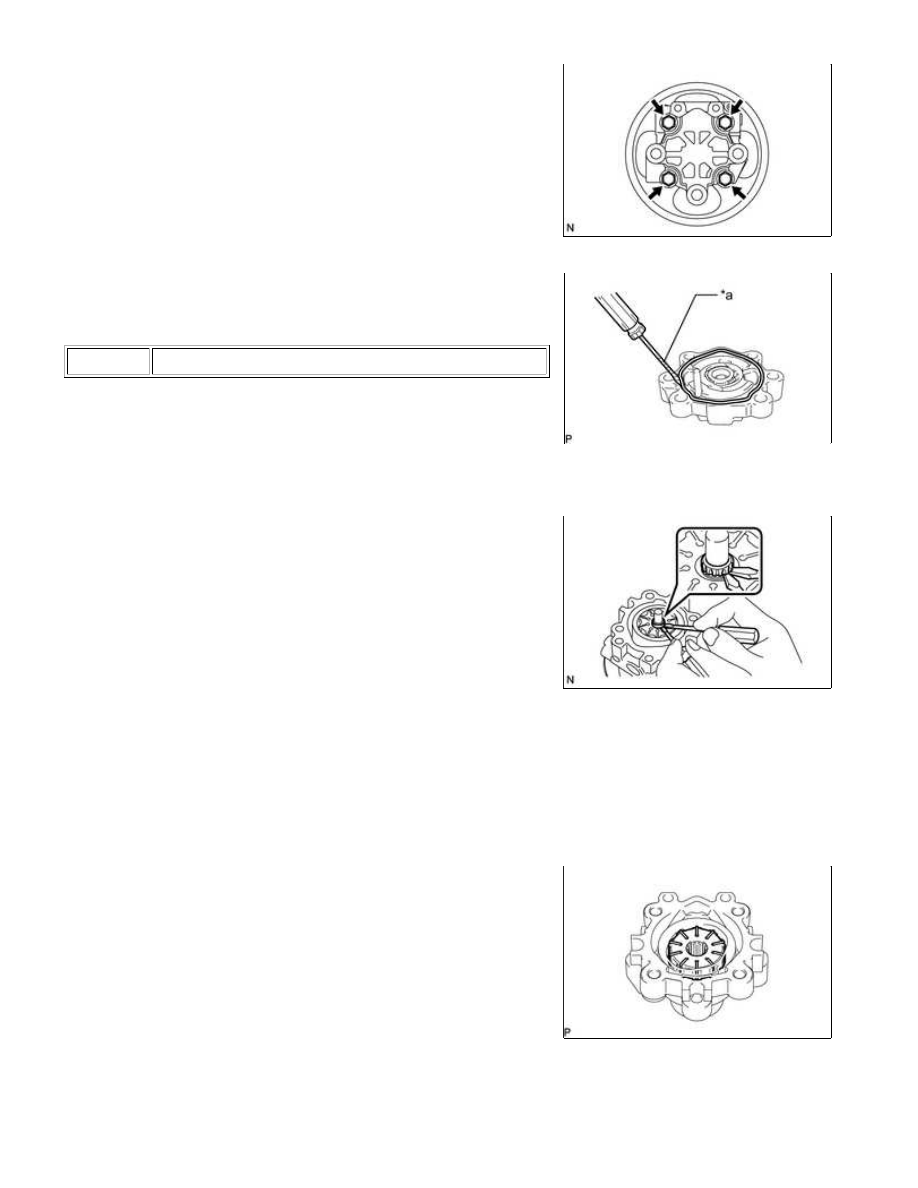

(a) Remove the 4 bolts and rear housing from the front housing.

(b) Using a screwdriver, remove the O-ring from the rear housing.

Text in Illustration

*a

Protective Tape

HINT:

Tape the screwdriver tip before use.

5. REMOVE VANE PUMP SHAFT SUB-ASSEMBLY WITH PULLEY

(a) Using 2 screwdrivers, remove the snap ring from the vane pump

shaft.

(b) Remove the vane pump shaft sub-assembly with pulley.

NOTICE:

Be careful not to drop or damage the vane pump shaft sub-assembly with pulley. If it is damaged, replace

the vane pump assembly.

6. REMOVE VANE PUMP ROTOR

(a) Remove the 10 vane plates.

NOTICE:

Take care not to drop the vane plate.

(b) Remove the vane pump rotor.

7. REMOVE VANE PUMP CAM RING

POWER STEERING: VANE PUMP (for 1UR-FE): DISASSEMBLY; 20...
