OK

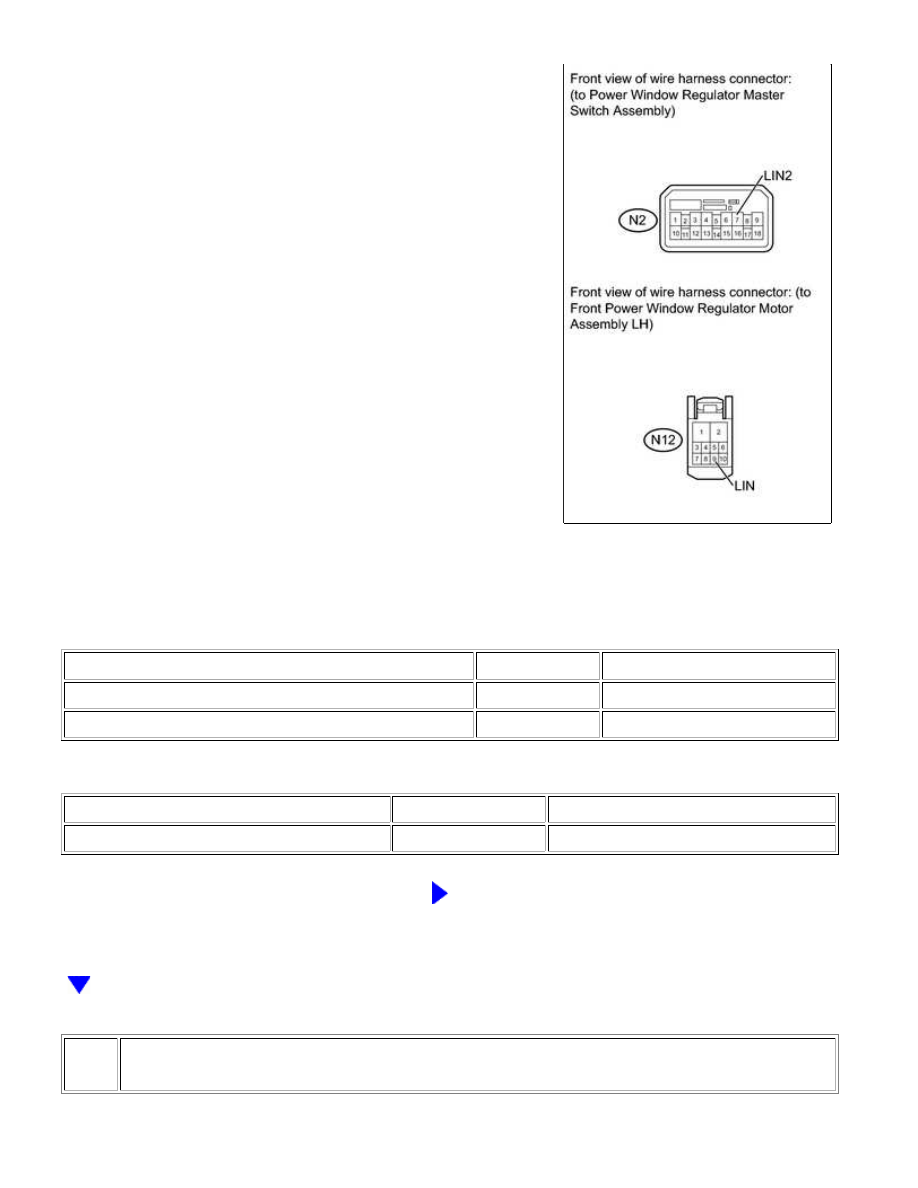

(a) Disconnect the N2 power window regulator master switch

assembly connector.

(b) Disconnect the N12 front power window regulator motor assembly LH connector.

(c) Measure the resistance and voltage according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

N2-7 (LIN2) - N12-9 (LIN)

Always

Below 1 Ω

N2-7 (LIN2) or N12-9 (LIN) - Body ground

Always

10 kΩ or higher

Standard Voltage:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

N2-7 (LIN2) - Body ground

Always

Below 1 V

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

5.

CHECK HARNESS AND CONNECTOR (MAIN BODY ECU - EACH ECU)

MULTIPLEX COMMUNICATION: LIN COMMUNICATION SYSTEM:...

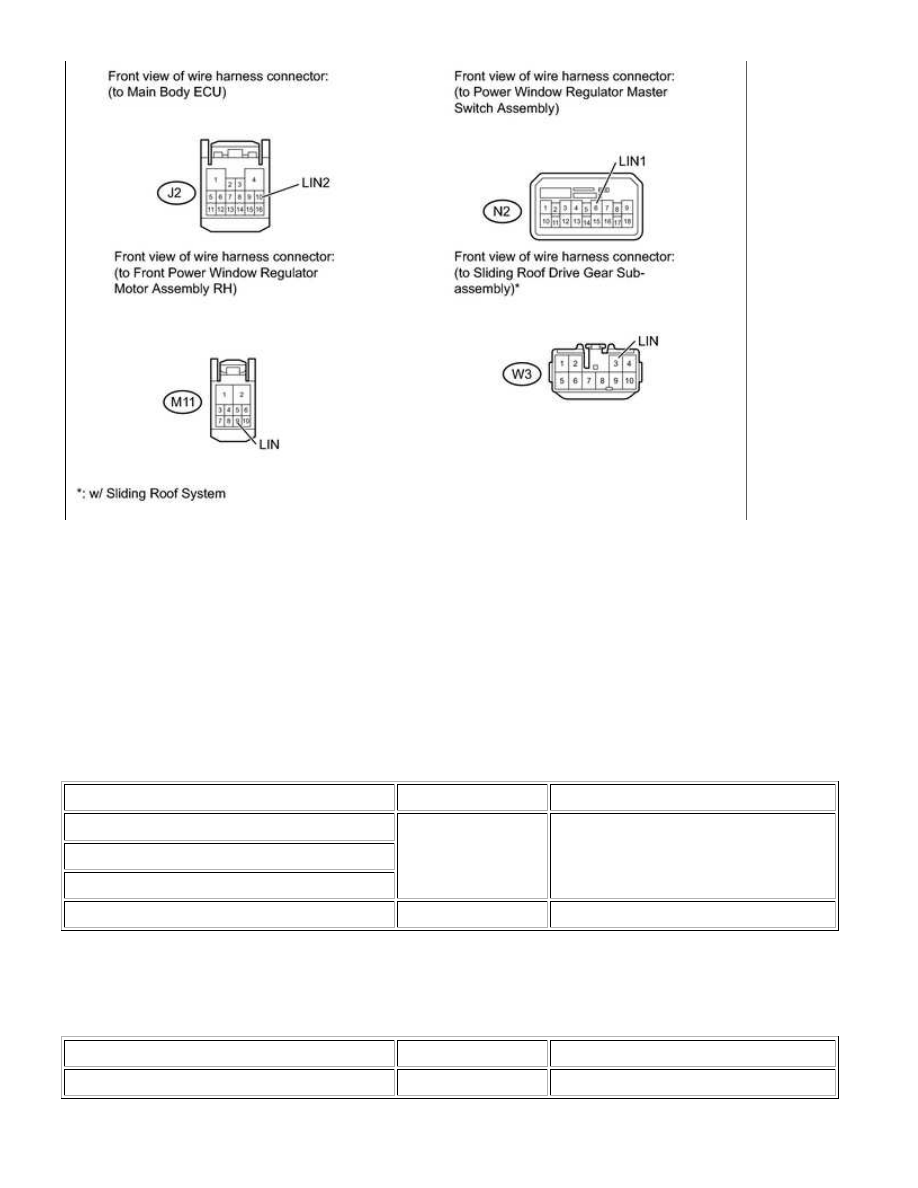

(a) Disconnect the J2 main body ECU (driver side junction block) connector.

(b) Disconnect the N2 power window regulator master switch assembly connector.

(c) Disconnect the M11 front power window regulator motor assembly RH connector.

(e) Measure the resistance and voltage according to the value(s) in the tables below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J2-10 (LIN2) - N2-6 (LIN1)

Always

Below 1 Ω

J2-10 (LIN2) - M11-9 (LIN)

J2-10 (LIN2) - W3-3 (LIN)*

J2-10 (LIN2) - Body ground

Always

10 kΩ or higher

HINT:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J2-10 (LIN2) - Body ground

Always

Below 1 V

MULTIPLEX COMMUNICATION: LIN COMMUNICATION SYSTEM:...

OK

A

NEXT

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

6.

SYSTEM CHECK

(a) Check the vehicle specifications.

Result

RESULT

PROCEED TO

B

GO TO STEP 9

7.

CLEAR DTC

(a) Reconnect the J2 main body ECU (driver side junction block) connector.

(b) Reconnect the N2 power window regulator master switch assembly connector.

(c) Reconnect the M11 front power window regulator motor assembly RH connector.



.

8.

CHECK FOR DTC

(a) Check for DTCs



.

Result

MULTIPLEX COMMUNICATION: LIN COMMUNICATION SYSTEM:...

A

NEXT

A

RESULT

PROCEED TO

DTC B2325 output reoccurs

A

DTC B2325 output does not reoccur

B

B

REPLACE SLIDING ROOF DRIVE GEAR

SUB-ASSEMBLY (SLIDING ROOF ECU)

9.

CLEAR DTC

(b) Disconnect the N12 power window regulator motor assembly LH connector.

(c) Clear the DTC



.

10.

CHECK FOR DTC

(a) Check for DTCs



.

Result

RESULT

PROCEED TO

DTC B2325 output reoccurs

A

DTC B2325 output does not reoccur

B

B

REPLACE FRONT POWER WINDOW REGULATOR

MOTOR ASSEMBLY LH

MULTIPLEX COMMUNICATION: LIN COMMUNICATION SYSTEM:...
