(a) Check for DTCs



.

Result

RESULT

PROCEED TO

DTC B2322 output does not reoccur

A

DTC B2322 output reoccurs

B

B

REPLACE MAIN BODY ECU (DRIVER SIDE JUNCTION

BLOCK)

A

END (FRONT POWER WINDOW REGULATOR MOTOR

ASSEMBLY RH IS DEFECTIVE)

MULTIPLEX COMMUNICATION: LIN COMMUNICATION SYSTEM:...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000002S8I049X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: MULTIPLEX COMMUNICATION: LIN COMMUNICATION SYSTEM: B2325; LIN Communication Bus

Malfunction; 2015 MY Tundra [08/2014 -        ]

DTC

B2325

LIN Communication Bus Malfunction

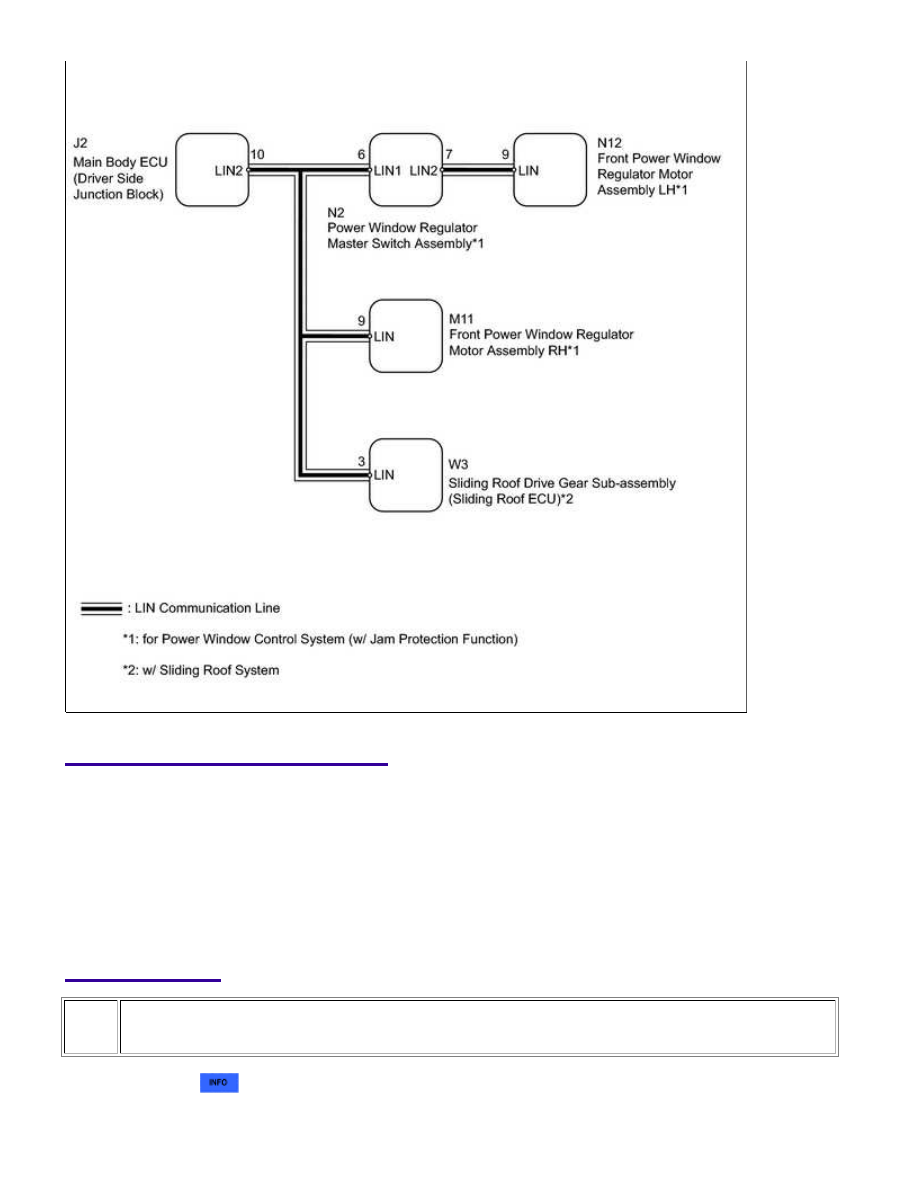

DESCRIPTION

The main body ECU (driver side junction block) intermittently monitors the LIN communication bus between the

components related to the window and sliding roof. DTC B2325 is stored when a malfunction in the LIN

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

B2325

The main body ECU (driver side junction block) detects a

malfunction in the LIN communication bus between components

master switch assembly*1

Front power window

regulator motor assembly

LH*1

Front power window

regulator motor assembly

RH*1

junction block)

Harness or connector

HINT:

MULTIPLEX COMMUNICATION: LIN COMMUNICATION SYSTEM:...

INSPECTION PROCEDURE

NOTICE:

When using the Techstream with the ignition switch OFF to troubleshoot:

Connect the Techstream to the vehicle, and turn a courtesy switch on and off at 1.5 second intervals until

communication between the Techstream and vehicle begins.

HINT:

When DTC B2325 and a LIN communication stop DTC are output simultaneously, first perform the

troubleshooting for the LIN communication stop DTC. Then perform the troubleshooting for DTC B2325.

PROCEDURE

1.

CLEAR DTC

(a) Clear the DTC



.

MULTIPLEX COMMUNICATION: LIN COMMUNICATION SYSTEM:...

NEXT

A

A

2.

CHECK FOR DTC

(a) Check for DTCs



.

Result

RESULT

PROCEED TO

DTC B2325 output reoccurs

A

DTC B2325 output does not reoccur

B

B

USE SIMULATION METHOD TO CHECK

3.

SYSTEM CHECK

(a) Check the vehicle specifications.

Result

RESULT

PROCEED

TO

A

B

GO TO STEP 15

4.

CHECK HARNESS AND CONNECTOR (MASTER SWITCH - REGULATOR MOTOR LH)
