INSPECTION PROCEDURE

NOTICE:

When using the Techstream with the ignition switch OFF to troubleshoot:

Connect the Techstream to the vehicle, and turn a courtesy switch on and off at 1.5 second intervals until

communication between the Techstream and vehicle begins.

HINT:

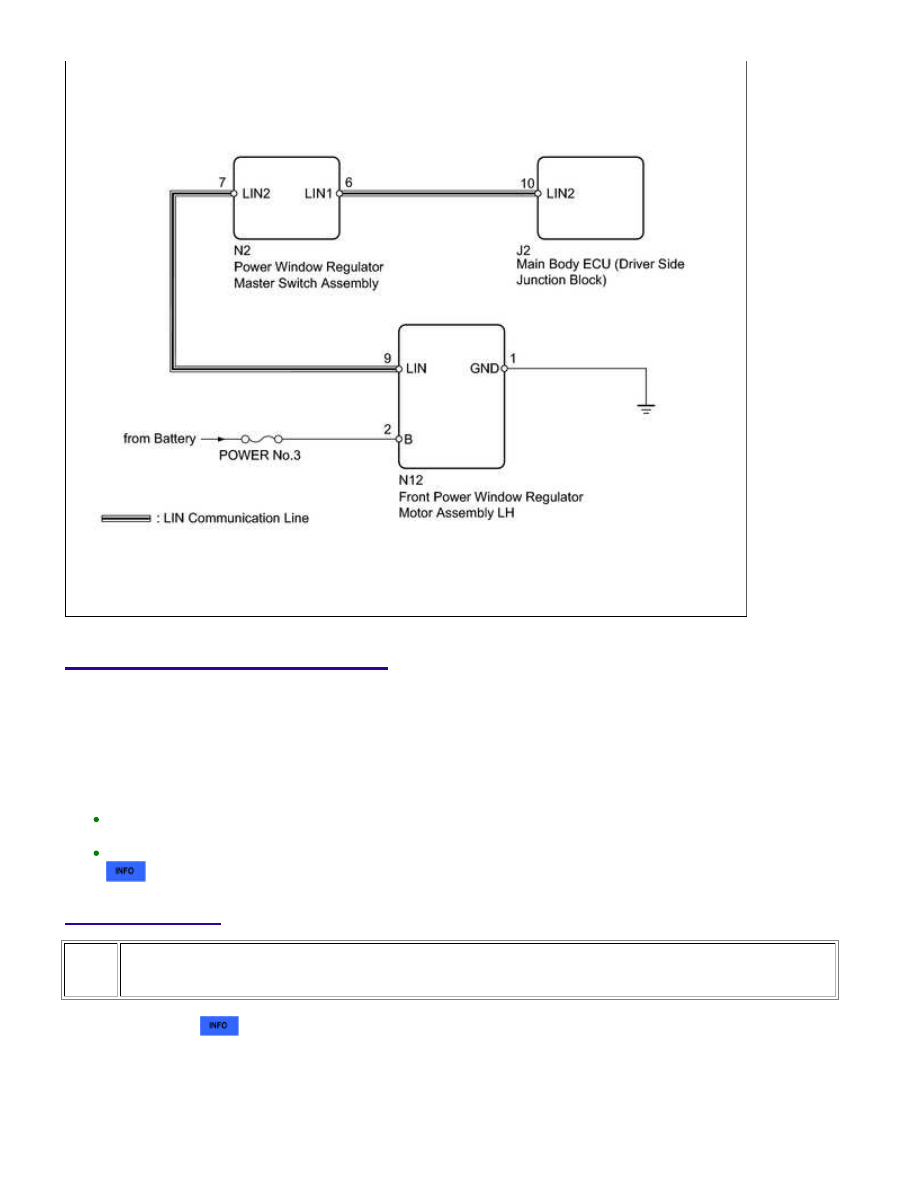

DTC B2325 is output when communication between the front power window regulator motor assembly LH
and main body ECU (driver side junction block) stops.
When DTC B1206 and B2321 are output simultaneously, perform the troubleshooting for DTC B1206 first



.

PROCEDURE

1.

CLEAR DTC

(a) Clear the DTC



.

MULTIPLEX COMMUNICATION: LIN COMMUNICATION SYSTEM:...

NEXT

A

2.

CHECK FOR DTC

(a) Check for DTCs



.

Result

RESULT

PROCEED TO

DTC B2321 output reoccurs

A

DTC B2321 output does not reoccur

B

B

USE SIMULATION METHOD TO CHECK

3.

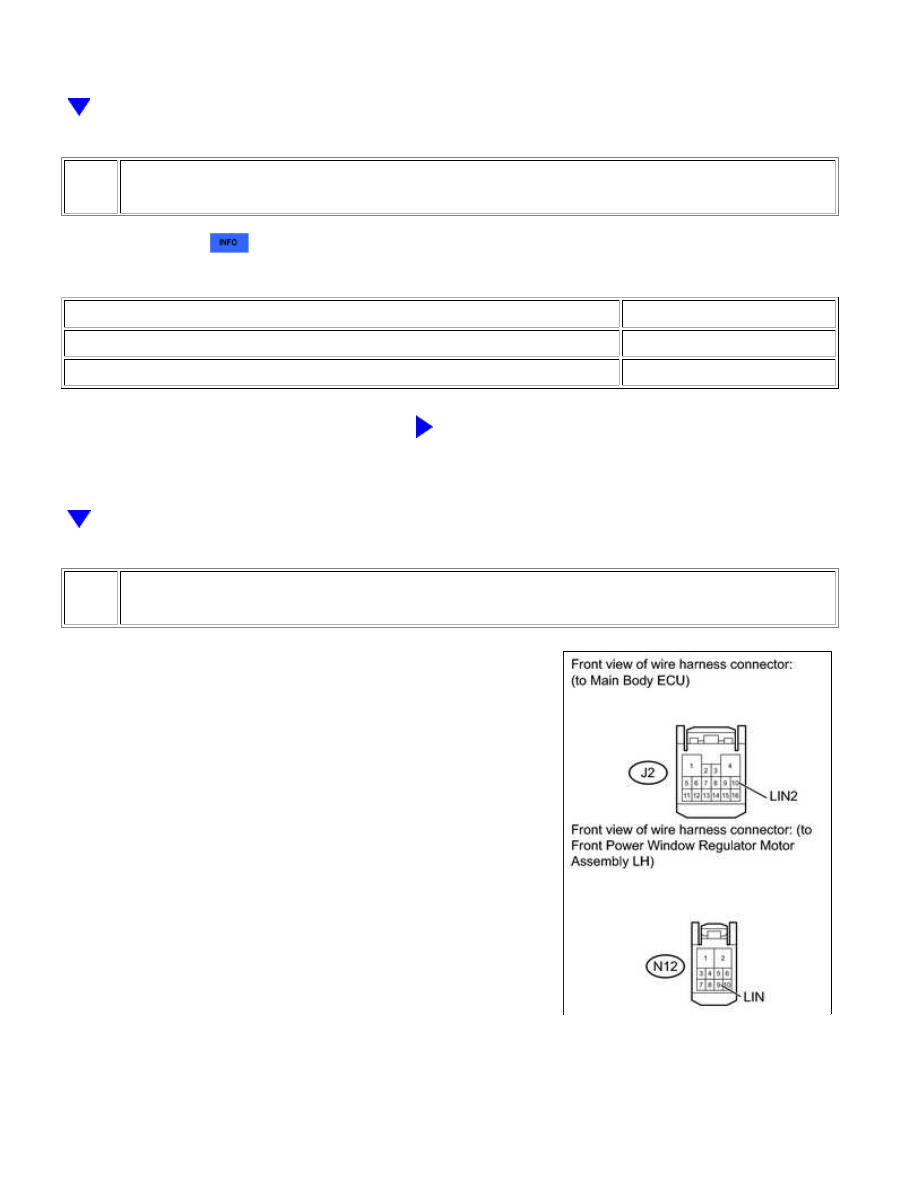

CHECK HARNESS AND CONNECTOR (MAIN BODY ECU - REGULATOR MOTOR LH)

(a) Disconnect the J2 main body ECU (driver side junction

block) connector.

(b) Disconnect the N12 front power window regulator motor assembly LH connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

MULTIPLEX COMMUNICATION: LIN COMMUNICATION SYSTEM:...

OK

OK

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J2-10 (LIN2) - N12-9 (LIN)

Always

Below 1 Ω

J2-10 (LIN2) or N12-9 (LIN) - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

4.

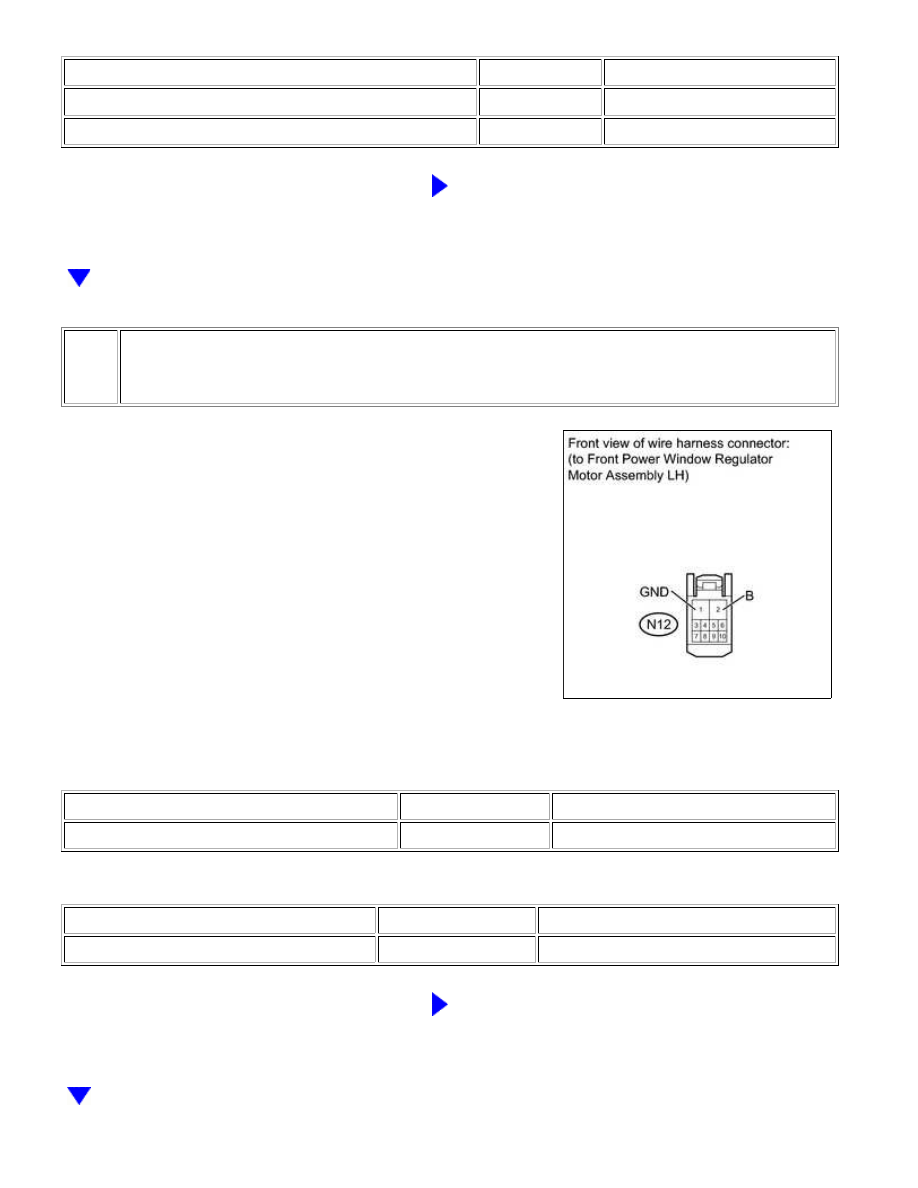

CHECK FRONT POWER WINDOW REGULATOR MOTOR ASSEMBLY LH (REGULATOR
MOTOR LH - BATTERY AND BODY GROUND)

(a) Disconnect the N12 front power window regulator motor

assembly LH connector.

(b) Measure the resistance and voltage according to the value(s) in the tables below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

N12-1 (GND) - Body ground

Always

Below 1 Ω

Standard Voltage:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

N12-2 (B) - Body ground

Always

11 to 14 V

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

MULTIPLEX COMMUNICATION: LIN COMMUNICATION SYSTEM:...

NEXT

5.

REPLACE FRONT POWER WINDOW REGULATOR MOTOR ASSEMBLY LH

(a) Temporarily replace the front power window regulator motor assembly LH with a new or normally

functioning one



.

(b) Clear the DTC



.

6.

CHECK FOR DTC

(a) Check for DTCs



.

Result

RESULT

PROCEED TO

DTC B2321 output does not reoccur

A

DTC B2321 output reoccurs

B

B

REPLACE MAIN BODY ECU (DRIVER SIDE JUNCTION

BLOCK)

A

END (FRONT POWER WINDOW REGULATOR MOTOR

ASSEMBLY LH IS DEFECTIVE)
